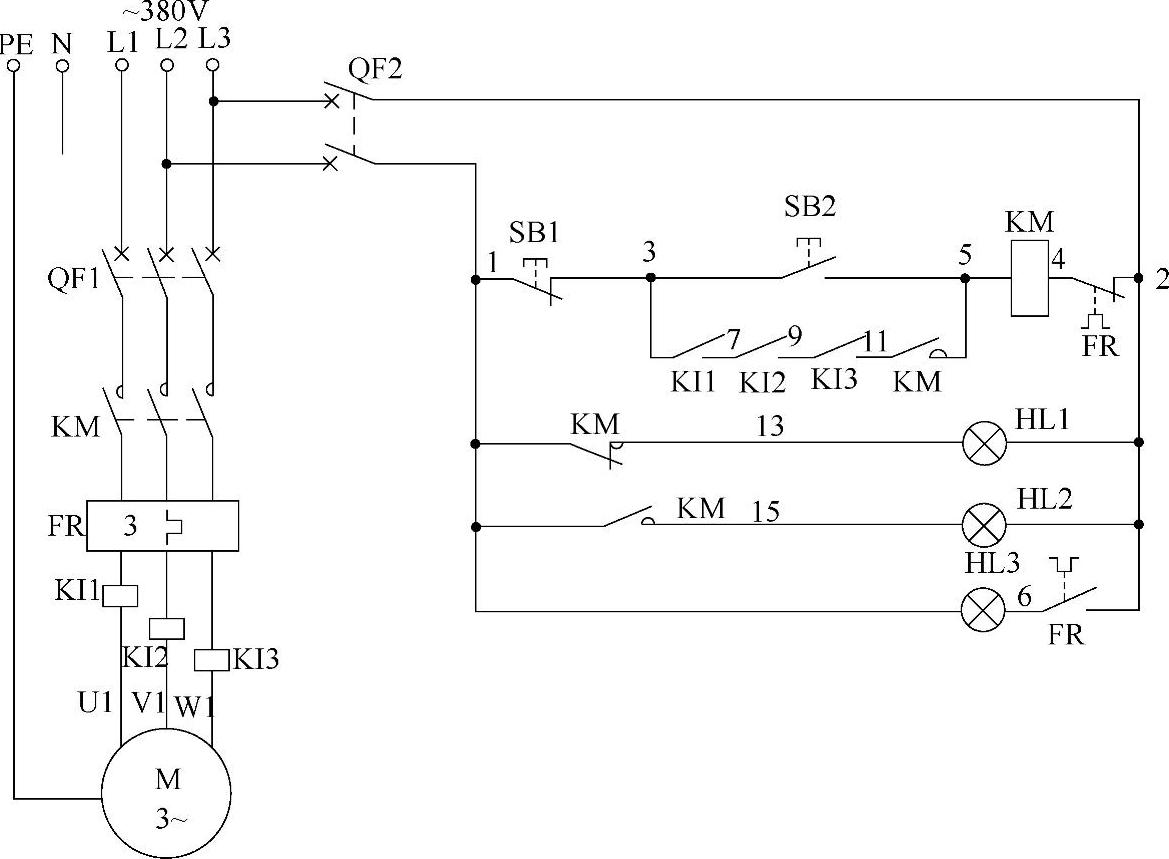

图3-44所示电路采用三只欠电流继电器来作为三相异步电动机的断相保护,其工作原理如下。
起动前,合上主回路断路器QF1、控制回路断路器QF2,指示灯HL1亮,说明电路电源正常。
起动时,按下起动按钮SB2(3-5),交流接触器KM线圈得电吸合,KM三相主触点闭合,电动机得电起动运转;当电动机电流大于欠电流继电器KI1、KI2、KI3整定电流时(其电流为电动机正常运转电流),欠电流继电器KI1、KI2、KI3线圈吸合动作,其三只欠电流继电器的常开触点KI1(3-7)、KI2(7-9)、KI3(9-11)均闭合,与KM辅助常开触点(5-11)已闭合,共同形成自锁回路,使交流接触器KM线圈继续得电吸合工作,电动机继续得电运转。同时指示灯HL1灭、HL2亮,说明电动机已起动运转。
当发生断相时,接在断相上的欠电流继电器线圈将会断电释放,其串联在交流接触器KM线圈回路中的常开触点断开,使交流接触器KM线圈断电释放,KM三相主触点断开,电动机失电停止运转,从而起到断相保护作用。同时,指示灯HL2灭、HL1亮,说明电动机已停止运转。
当电动机出现短路时,主回路断路器QF1将动作脱扣,从而切断电动机电源。(www.daowen.com)
当电动机出现过载时,热继电器FR动作,其常闭触点(2-4)断开,切断KM线圈回路电源,KM线圈断电释放,KM三相主触点断开,使电动机脱离三相电源而停止;同时FR常开触点(2-6)闭合,指示灯HL3亮,说明电动机已过载了。
图3-44中,HL1为电动机停止兼电源指示灯,HL2为电动机运转指示灯,HL3为电动机过转指示灯。
图 3-44
