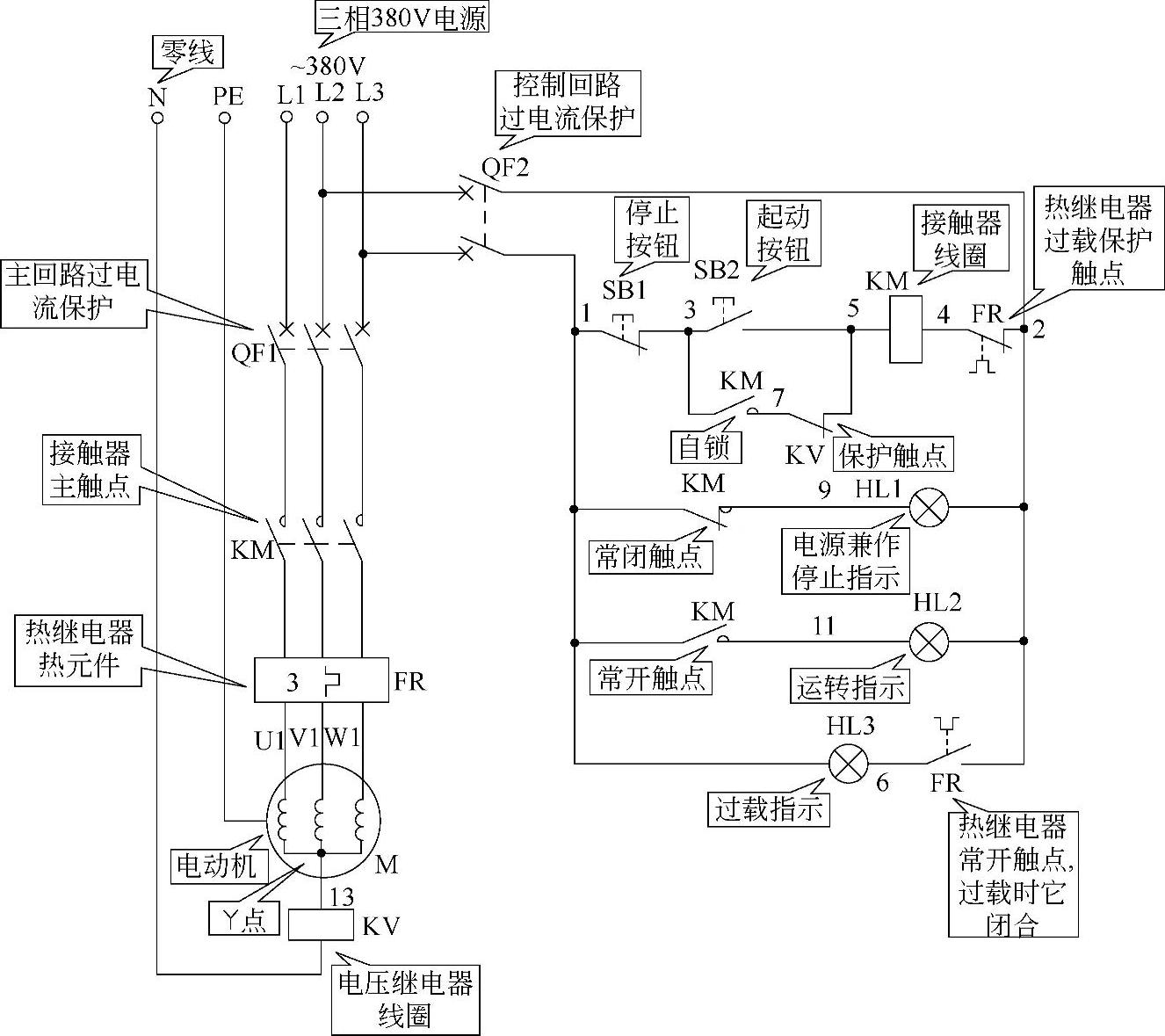

图3-43所示电路是利用星形电动机在断相故障时，点电位变化这一特点，巧妙地加装一只电压继电器采集点电压信号来完成断相保护的。

图 3-43

合上主回路断路器QF1、控制回路断路器QF2，电动机停止兼电源指示灯HL1亮，说明电动机已停止且电源有电。

起动时，按下起动按钮SB2（3-5），交流接触器KM线圈得电吸合且辅助常开触点（3-7）自锁，KM三相主触点闭合，电动机得电运转工作；同时KM辅助常闭触点（1-9）断开，电源指示灯HL1灭，KM辅助常开触点（1-11）闭合，接通了运转指示灯HL2，HL2被点亮，说明电动机已运转工作了。由于电路无断相出现，那么电动机点电压为零，电压继电器KV线圈不工作，电路工作正常。(www.daowen.com)

当出现断相时，电动机点电压升高，足以使电压继电器KV线圈吸合动作，KV串联在接触器KM线圈回路中的常闭触点（5-7）断开，切断了KM线圈回路电源，KM线圈断电释放，电动机失电停止运转，从而起到断相保护作用。

而在电动机过载时，热继电器FR动作，FR串联在KM线圈回路中的常闭触点（2-4）断开，切断了KM线圈电源，KM线圈断电释放，电动机失电停止运转，同时FR常开触点（2-6）闭合，过载指示灯HL3亮，说明电动机已过载了。

图3-43中，HL1为电动机停止兼电源指示灯；HL2为电动机运转指示灯；HL3为电动机过载指示灯，当电动机过载动作后此灯被点亮。
