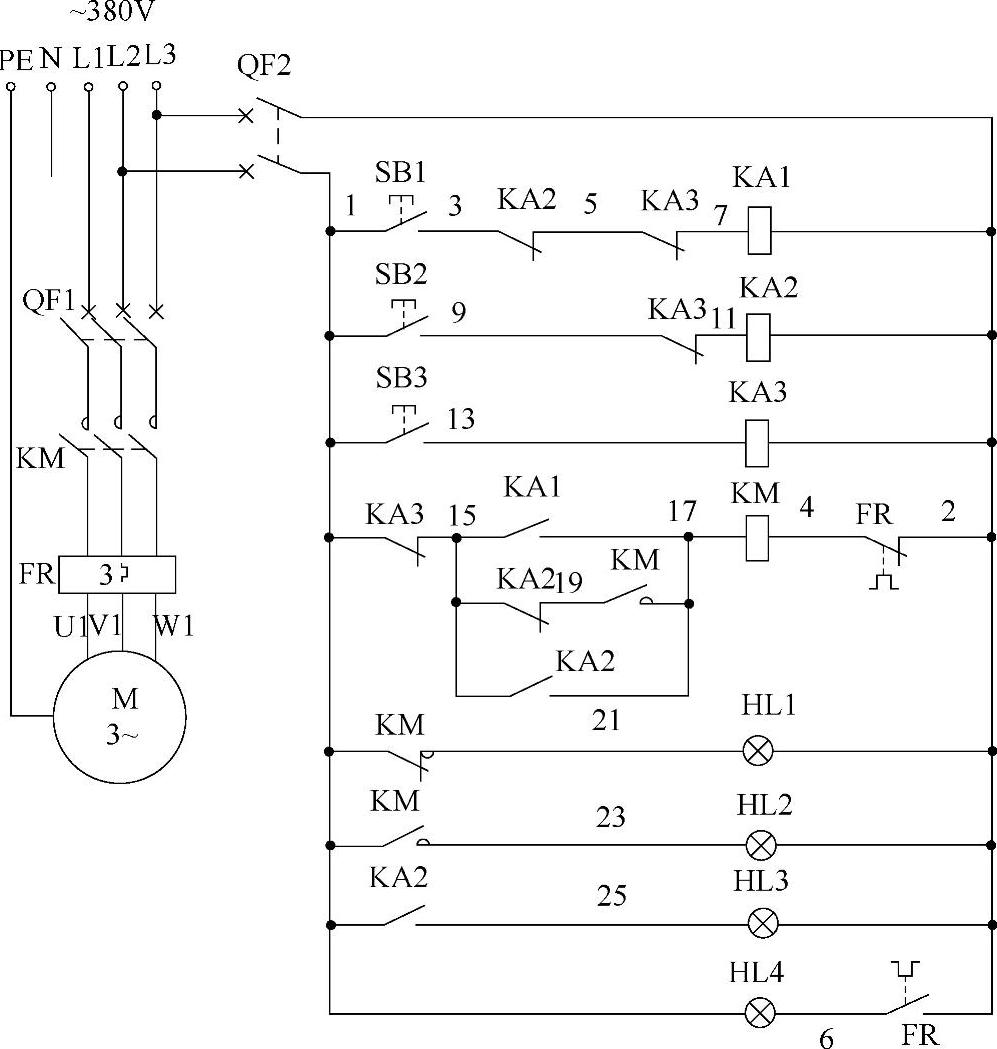

用三只常开按钮完成点动、起动、停止控制电路如图3-36所示。本例采用三只常开按钮SB1、SB2、SB3分别控制三只中间继电器KA1、KA2、KA3，再利用中间继电器的触点来控制交流接触器KM，完成点动（KA2常开、常闭触点控制）、起动（KA1常开触点控制）、停止（KA3常闭触点控制）。电路中的中间继电器KA1、KA2、KA3也可以用小型灵敏继电器替代。

合上主回路断路器QF1、控制回路断路器QF2，指示灯HL1亮，说明电源正常。

点动：按下点动控制按钮SB2（1-9），中间继电器KA2线圈得电吸合，KA2常闭触点（15-19）断开，切断交流接触器KM自锁回路；KA2常开触点（15-17）闭合，接通交流接触器KM线圈电源，KM三相主触点闭合，电动机得电运转；KA2常闭触点（3-5）断开，起互锁作用。与此同时，KA2常开触点（1-25）闭合，指示灯HL3亮；KM辅助常闭触点（1-21）断开，指示灯HL1灭；KM辅助常开触点（1-23）闭合，指示灯HL2亮，说明电动机点动运转了。松开点动控制按钮SB2（1-9），中间继电器KA2线圈断电释放，KA2所有控制触点恢复原始状态，交流接触器KM线圈断电释放，KM三相主触点断开，电动机失电而停止运转。同时，指示灯HL3、HL2灭，HL1亮，说明电动机已点动停止运转。

起动及连续运转控制：按下起动按钮SB1（1-3），中间继电器KA1线圈得电吸合，KA1常开触点（15-17）闭合，交流接触器KM线圈得电吸合，KM辅助常开触点（17-19）闭合自锁，KM三相主触点闭合，电动机得电而起动运转。同时，KM辅助常闭触点（1-21）断开，指示灯HL1灭；KM辅助常开触点（1-23）闭合，指示灯HL2亮，说明电动机已起动并连续运转。(www.daowen.com)

停止控制：按下停止按钮SB3（1-13），中间继电器KA3线圈得电吸合，KA3常闭触点（1-15）断开，切断了交流接触器KM线圈电源，KM线圈断电释放，KM三相主触点断开，电动机失电而停止运转。同时，KM辅助常开触点（1-23）断开，指示灯HL2灭；KM辅助常闭触点（1-21）闭合，指示灯HL1亮，说明电动机已失电而停止运转。在中间继电器KA3线圈得电吸合的同时，KA3的另外两组常闭触点（5-7、9-11）均断开，起互锁作用。

图 3-36
