双互锁可逆起停控制电路设计

时间:2023-06-30 理论教育 版权反馈
【摘要】:接触器、按钮双互锁可逆起停控制电路如图3-35所示。与此同时,KM1串联在反转交流接触器KM2线圈回路中的辅助常闭触点(4-8)断开,为接触器常闭触点互锁保护。反转起动:按下反转起动按钮SB3,SB3的一组串联在正转交流接触器KM1线圈回路中起到按钮互锁保护作用的常闭触点(5-7)断开,切断了正转交流接触器KM1线圈回路电源,KM1三相主触点断开,电动机失电正转停止运转。

双互锁可逆起停控制电路设计

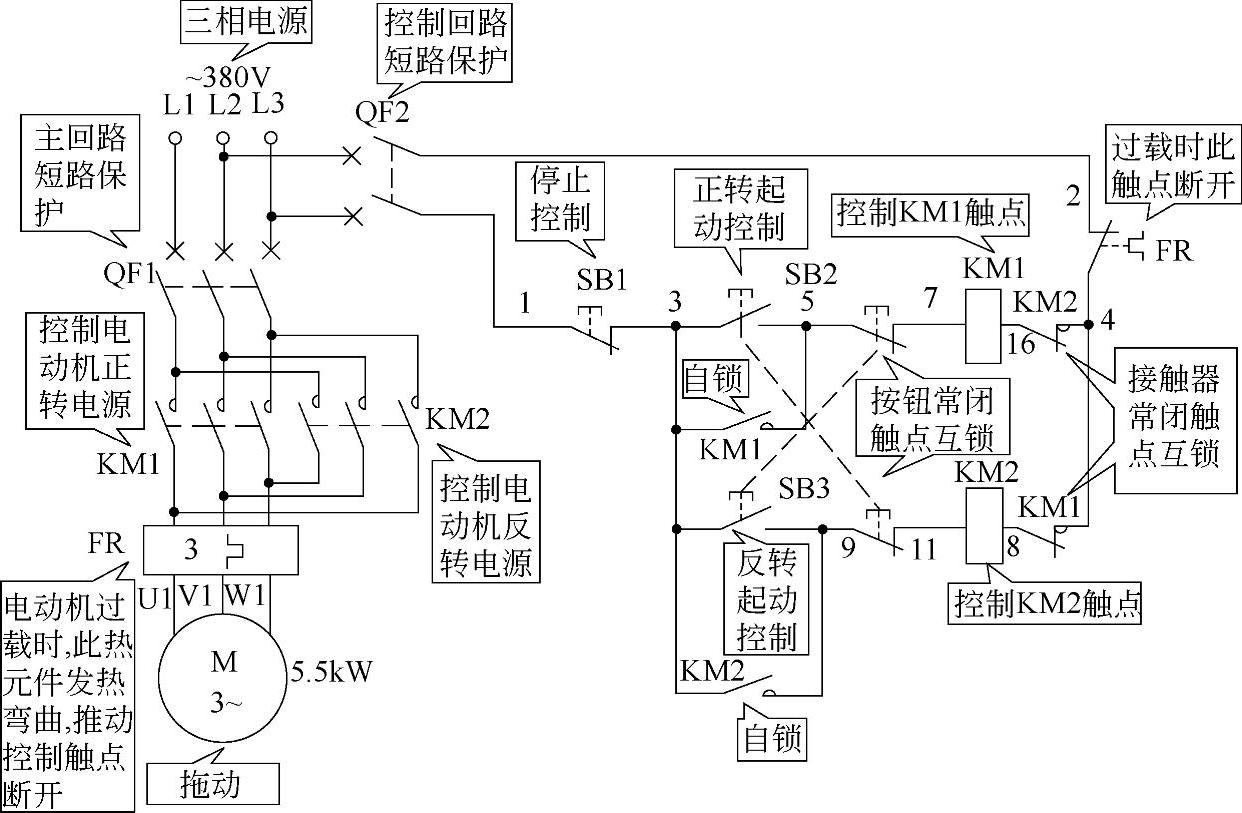

接触器、按钮双互锁可逆起停控制电路如图3-35所示。


图 3-35

首先合上主回路断路器QF1、控制回路断路器QF2,为电路工作提供准备条件。(www.daowen.com)

正转起动:按下正转起动按钮SB2,SB2的一组串联在反转交流接触器KM2线圈回路中的常闭触点(9-11)断开,为按钮常闭触点互锁保护;SB2的另一组常开触点(3-5)闭合,正转交流接触器KM1线圈得电吸合且KM1辅助常开触点(3-5)闭合自锁,KM1三相主触点闭合,电动机得电正转运转,拖动设备正转工作。与此同时,KM1串联在反转交流接触器KM2线圈回路中的辅助常闭触点(4-8)断开,为接触器常闭触点互锁保护。

反转起动:按下反转起动按钮SB3,SB3的一组串联在正转交流接触器KM1线圈回路中起到按钮互锁保护作用的常闭触点(5-7)断开,切断了正转交流接触器KM1线圈回路电源,KM1三相主触点断开,电动机失电正转停止运转。与此同时,起到接触器互锁保护作用的KM1常闭触点(4-8)恢复常闭状态,为起动反转做准备。由于SB3的另一组常开触点(3-9)已按下,此时反转交流接触器KM2线圈得电吸合且KM2辅助常开触点(3-9)闭合自锁,KM2三相主触点闭合,电动机得电反转运转,拖动设备反转工作。同时KM2串联在正转交流接触器KM1线圈回路中起到接触器互锁保护作用的辅助常闭触点(4-6)断开,为双互锁保护。

停止:无论正转还是反转运转,欲停止时,则按下停止按钮SB1(1-3),正转交流接触器KM1或反转交流接触器KM2线圈断电释放,KM1或KM2三相主触点断开,电动机失电停止运转,拖动设备停止工作。
