大家知道，有些生产设备是不允许停电时间过长的，如玻璃厂、纺织厂染色工序等，因停机时间过长造成产品报废。但供电电网有时会出现短暂停电现象，这可能是由雷电、电网故障，大容量设备起动时压降太大等造成的。这些故障现象来得突然又很快恢复供电。这对于上述企业有重要的需连续作业而不能停机的场合，往往出现短暂电网停电后又恢复供电时，操作者没有及时起动设备造成停机时间过长而造成产品报废。为解决此问题，对能否及时在短暂停电又恢复供电时能快速自动再起动，提出了更新、更高的要求。

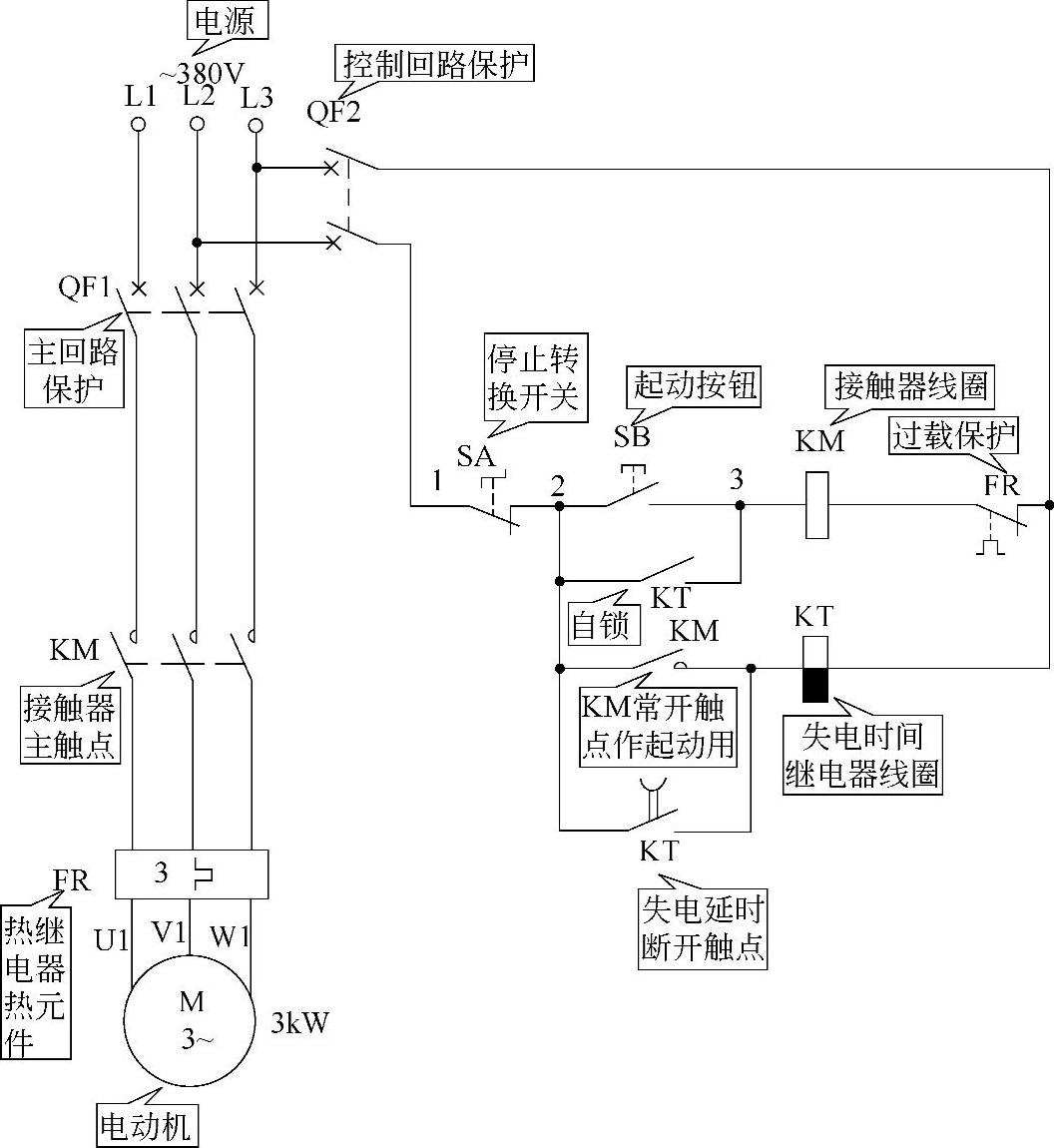

这里介绍一种短暂停电电动机自动再起动电路，如图3-34所示。

正常起动时，按下起动按钮SB，交流接触器KM线圈得电吸合，KM1并联在失电延时继电器KT线圈回路中的辅助常开触点闭合，失电延时继电器KT线圈得电吸合且KT失电延时断开的常开触点瞬时闭合，KT线圈自锁工作，此KT失电延时继电器的延时断开的常开触点的作用就是在电网出现短暂停电又恢复供电时（实际上是在KT的延时范围内，KT未延时完电网又恢复供电，通过此触点而自动再起动），同时KT不延时瞬动常开触点闭合，将交流接触器KM线圈回路自锁起来，KM三相主触点闭合，接通电动机电源，电动机起动运转。

倘若此时出现短暂停电，则交流接触器KM、失电延时继电器KT线圈均断电释放，KT延时断开的常开触点开始延时断开（此时间可根据工艺要求设定，在此时间内恢复供电，电动机自动再起动，若停电时间超过此时间只能通过人为操作进行），若在延时范围内电网恢复供电，由于KT延时断开的常开触点仍处于闭合状态，使失电延时继电器KT线圈又得电吸合且自锁，KT不延时常开触点也闭合，将交流接触器KM线圈也接通工作。KM三相主触点闭合，电动机又重新恢复运转，从而完成短暂停电自动再起动。(www.daowen.com)

停止时则将转换开关SA关断即可，需提醒的是，在人为关断SA时，由于KT线圈失电，触点延时，在设定时间内不要将SA打开，否则会出现自动起动问题。

图 3-34
