优化自动往返循环控制电路的电路设计方案

时间:2023-06-30 理论教育 版权反馈
【摘要】:自动往返循环控制电路(二)如图3-32所示。自动往返控制:按下正转起动按钮SB2(3-5),正转交流接触器KM1线圈得电吸合且KM1辅助常开触点(3-5)闭合自锁,KM1三相主触点闭合,电动机得电正转运转,拖动工作台向左移动。当工作台向右移动到位时,碰块触及右端行程开关SQ2,SQ2的一组常闭触点断开,切断反转交流接触器KM2线圈回路电源,KM2三相主触点断开,电动机失电反转停止运转,工作台向右移动停止。如此循环,完成自动往返控制。

优化自动往返循环控制电路的电路设计方案

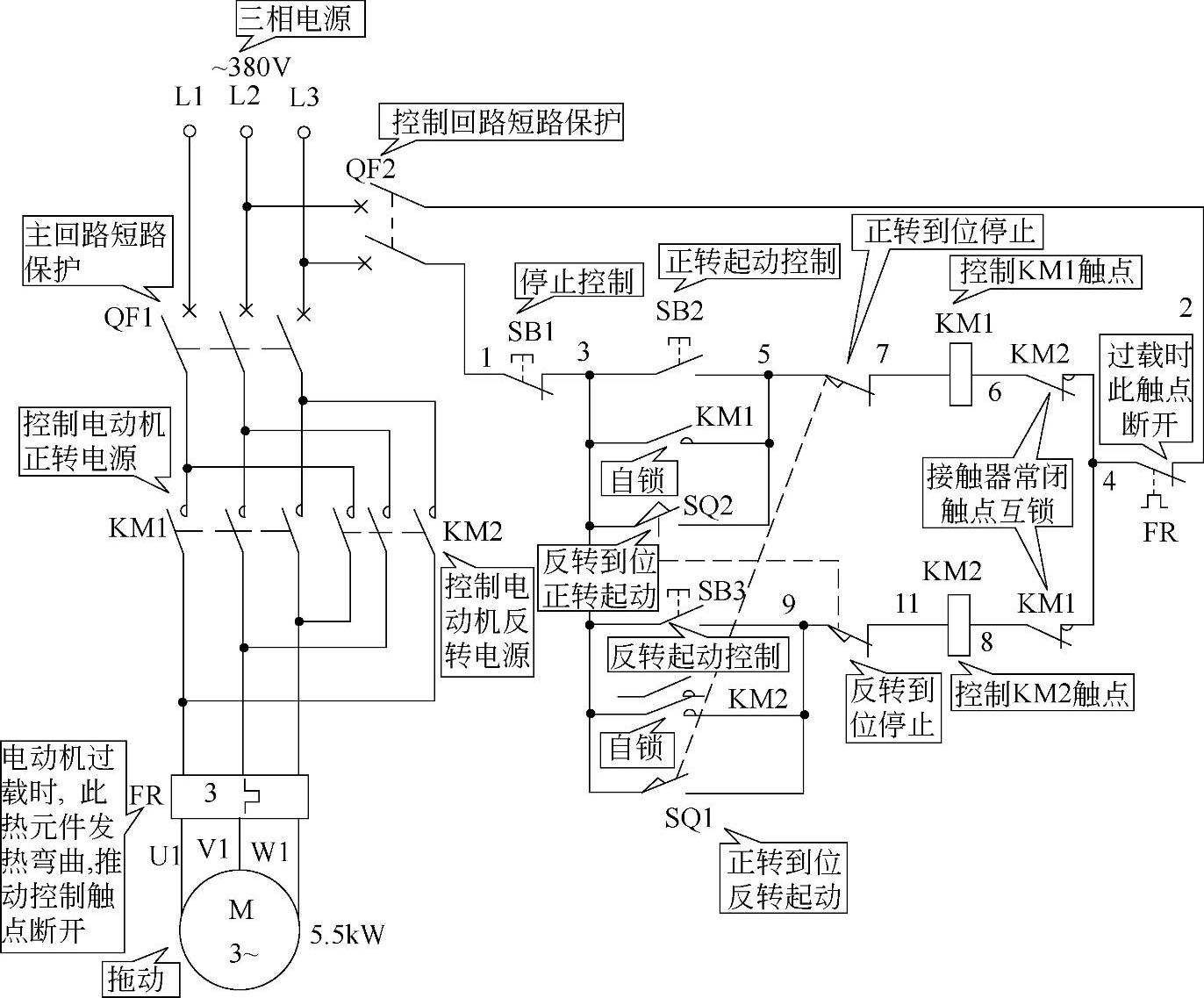

自动往返循环控制电路(二)如图3-32所示。


图 3-32

先合上主回路断路器QF1、控制回路断路器QF2,为电路工作做准备。

正转起动:按下正转起动按钮SB2(3-5),正转交流接触器KM1线圈得电吸合且KM1辅助常开触点(3-5)闭合自锁,KM1三相主触点闭合,电动机得电正转运转,拖动工作台向左移动。

正转停止:按下停止按钮SB1(1-3),正转交流接触器KM1线圈断电释放,KM1三相主触点断开,电动机失电正转停止运转,拖动工作台向左移动停止。(www.daowen.com)

反转起动:按下反转起动按钮SB3(3-9),反转交流接触器KM2线圈得电吸合且KM2辅助常开触点(3-9)闭合自锁,KM2三相主触点闭合,电动机得电反转运转,拖动工作台向右移动。

反转停止:按下停止按钮SB1(1-3),反转交流接触器KM2线圈断电释放,KM2三相主触点断开,电动机失电反转停止运转,拖动工作台向右移动停止。

自动往返控制:按下正转起动按钮SB2(3-5),正转交流接触器KM1线圈得电吸合且KM1辅助常开触点(3-5)闭合自锁,KM1三相主触点闭合,电动机得电正转运转,拖动工作台向左移动。当工作台向左移动到位时,碰块触及左端行程开关SQ1,SQ1的一组常闭触点(5-7)断开,切断正转交流接触器KM1线圈回路电源,KM1三相主触点断开,电动机失电正转停止运转,工作台向左移动停止。同时SQ1的另一组常开触点(3-9)闭合,接通了反转交流接触器KM2线圈回路电源,KM2线圈得电吸合且KM2辅助常开触点(3-9)闭合自锁,KM2三相主触点闭合,电动机得电反转运转,拖动工作台向右移动(在碰块离开行程开关SQ1后,SQ1恢复原始状态)。当工作台向右移动到位时,碰块触及右端行程开关SQ2,SQ2的一组常闭触点(9-11)断开,切断反转交流接触器KM2线圈回路电源,KM2三相主触点断开,电动机失电反转停止运转,工作台向右移动停止。同时SQ2的另一组常开触点(3-5)闭合,接通了正转交流接触器KM1线圈回路电源,KM1线圈得电吸合且KM1辅助常开触点(3-5)闭合自锁,KM1三相主触点闭合,电动机得电正转运转,拖动工作台向左移动(在碰块离开行程开关SQ2后,SQ2恢复原始状态)。如此循环,完成自动往返控制。

自动往返停止:按下停止按钮SB1(1-3),正转交流接触器KM1或反转交流接触器KM2线圈断电释放,KM1或KM2三相主触点断开,电动机失电停止运转,拖动工作台停止工作。
