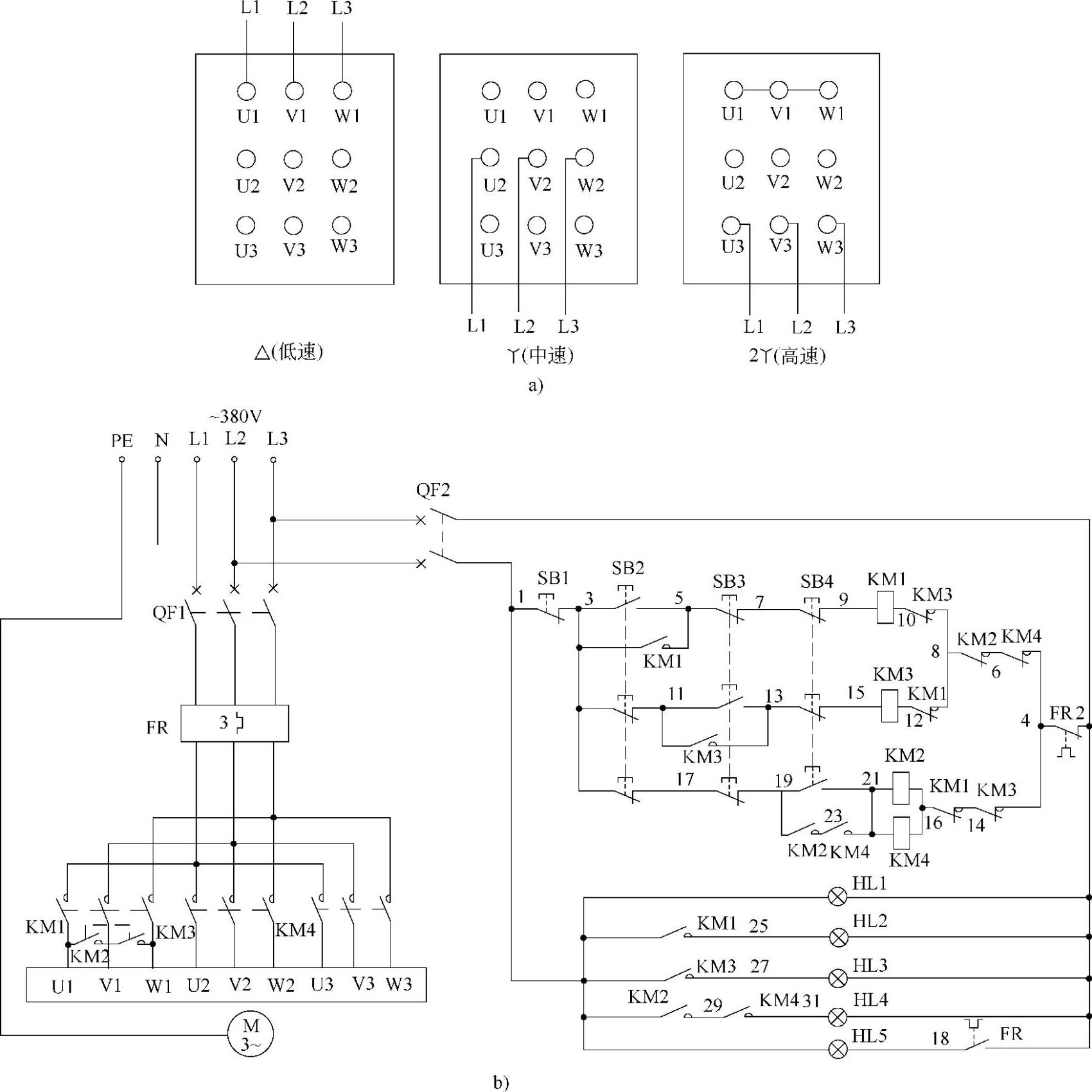

接法三速电动机与接法三速电动机一样，其定子绕组也有9个出线端，如图3-20a所示。低速时，将三相电源L1、L2、L3分别接至定子绕组出线端U1、V1、W1，其他出线端悬空不接；中速时，将三相电源L1、L2、L3分别接至定子绕组出线端U2、V2、W2，其他出线端悬空不接；高速时，将三相电源L1、L2、L3分别接至定子绕组出线端U3、V3、W3，再将U1、V1、W1短接起来，余下的3个出线端U2、V2、W2悬空不接。

本电路有两大特点：一是有按钮常闭触点互锁和接触器常闭触点互锁功能，互锁程度高；二是在低速、中速、高速操作时，不需按动停止按钮就可随意改变所需速度，操作起来很方便。

电气原理图如图3-20b所示。

低速起动：按下低速起动按钮SB2，SB2的两组常闭触点（3-11、3-17）断开，切断交流接触器KM3、KM2、KM4线圈回路电源（即切断了中速、高速交流接触器线圈回路电源），起到按钮常闭触点互锁作用；SB2的一组常开触点（3-5）闭合，接通交流接触器KM1线圈回路电源，交流接触器KM1线圈得电吸合，KM1辅助常开触点（3-5）闭合自锁，KM1三相主触点闭合，电动机绕组U1、V1、W1通以三相380V交流电源接成△形低速起动。与此同时，KM1的两组辅助常闭触点（8-12、14-16）断开，起到互锁作用；KM1辅助常开触点（1-25）闭合，指示灯HL2亮，说明电动机低速起动运转了。

中速起动：按下中速起动按钮SB3，SB3的两组常闭触点（5-7、17-19）断开，其中SB3的一组常闭触点（5-7）切断交流接触器KM1线圈回路电源（即切断了低速、高速交流接触器线圈回路电源），KM1线圈断电释放，KM1三相主触点断开，电动机绕组U1、V1、W1失电而停止低速运转；KM1辅助常开触点（1-25）断开，低速运转指示灯HL2灭；其中串联在交流接触器KM2、KM4线圈回路中的另一组SB3常闭触点（17-19）断开，对KM2、KM4线圈起互锁作用。在SB3起动按钮按下的同时，SB3的常开触点（11-13）闭合，接通中速交流接触器KM3线圈回路电源，KM3线圈得电吸合，KM3辅助常开触点（11-13）闭合自锁，KM3三相主触点闭合，电动机绕组U2、V2、W2通以三相380V交流电源接成形中速起动。与此同时，KM3的两组辅助常闭触点（8-10、4-14）断开，起互锁作用；KM3辅助常开触点（1-27）闭合，指示灯HL3亮，说明电动机已中速起动运转了。(www.daowen.com)

图 3-20

高速运转：按下高速起动按钮SB4，SB4的两组常闭触点（7-9、13-15）断开，其中SB4的一组常闭触点（13-15）切断交流接触器KM3线圈回路电源（即切断了低速、中速交流接触器线圈回路电源），KM3线圈断电释放，KM3三相主触点断开，电动机绕组U2、V2、W2失电而停止中速运转；KM3辅助常开触点（1-27）断开，中速运转指示灯HL3灭；SB4的另一组常闭触点（7-9）断开，对KM1线圈起互锁作用。在SB4起动按钮按下的同时，SB4的一组常开触点（19-21）闭合，接通高速交流接触器KM2、KM4线圈回路电源，KM2、KM4线圈得电吸合，KM2、KM4辅助常开触点（19-23、21-23）闭合自锁，KM2三相主触点闭合，将电动机绕组U1、V1、W1接成人为点；KM4三相主触点闭合，电动机绕组U3、V3、W3通以三相380V交流电源接成形高速起动。与此同时，KM2、KM3辅助常闭触点（6-8、4-6）断开，起互锁作用；KM2、KM4辅助常开触点（1-29、29-31）闭合，指示灯HL4亮，说明电动机已高速起动运转了。

停止：无论电动机处于任何运转速度，只要按下停止按钮SB1（1-3），即切断了相应交流接触器线圈回路电源，使其线圈断电释放，其三相主触点断开，电动机失电而停止运转。同时，相应指示灯灭，以指示电动机停止运转了。
