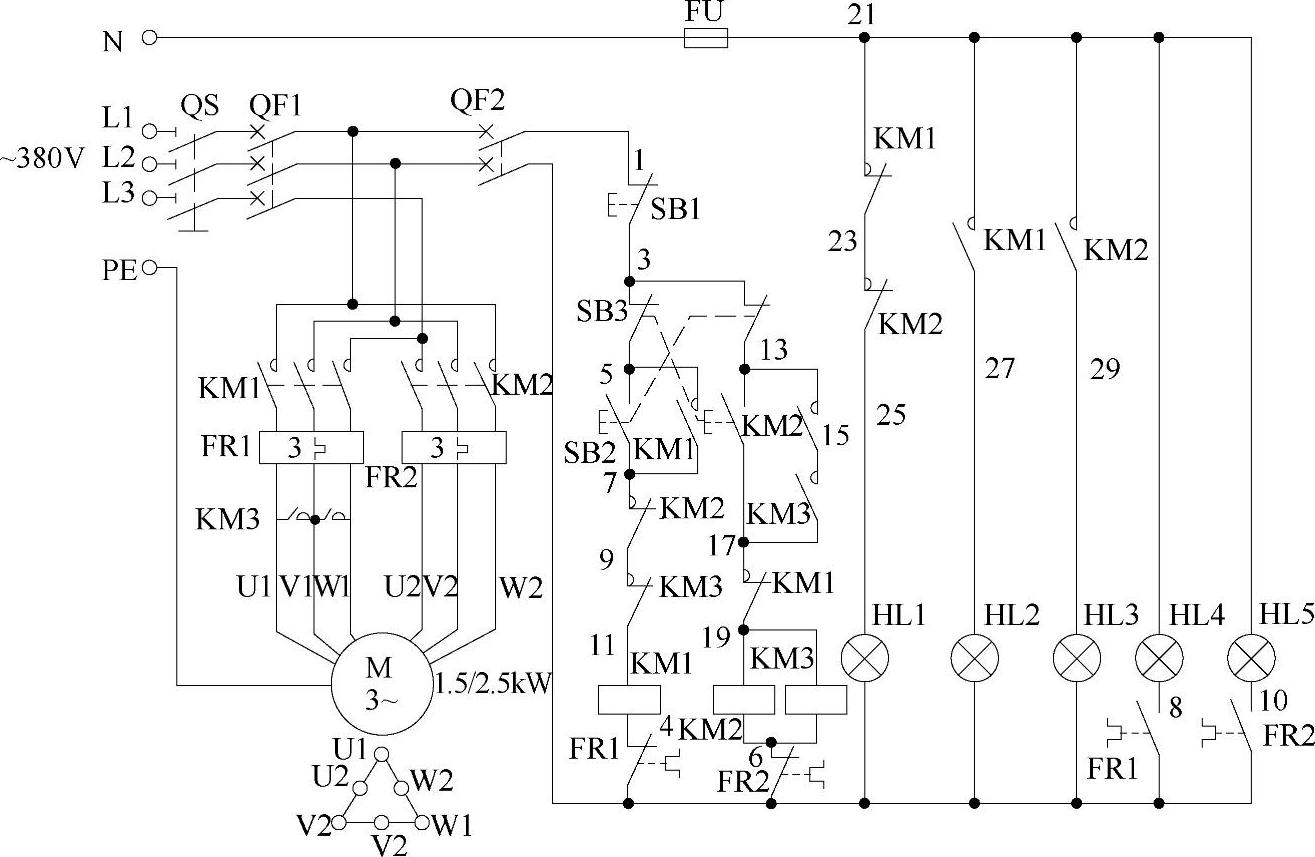

图3-19所示是用三只交流接触器手动控制的双速电动机调速电路，它的特点是可任意改变其运转速度，即可以先用低速，再手动加速到高速；也可以先用高速，再手动减速到低速；还可以直接用低速；也可以直接用高速。

图 3-19

低速起动：按下低速起动按钮SB2，其一组常闭触点（3-13）断开，切断高速控制交流接触器KM2、KM3线圈回路电源，起到停止高速及按钮互锁作用；其另一组常开触点（5-7）闭合，低速交流接触器KM1线圈得电吸合，KM1并联在低速起动按钮SB2两端的辅助常开触点（5-7）闭合自锁，KM1三相主触点闭合，电动机得电为△形低速起动运转；同时指示灯HL1灭、HL2亮，说明电动机已低速运转了。(www.daowen.com)

高速起动：直接按下高速起动按钮SB3，其一组常闭触点（3-5）断开，切断低速控制交流接触器KM1线圈回路电源，使KM1线圈断电释放，其三相主触点断开，电动机低速△形运转停止，起到停止作用；同时SB3另一组常开触点（13-17）闭合，高速交流接触器KM2、KM3线圈得电吸合，KM2、KM3并联在高速起动按钮SB3两端的辅助常开触点（13-15、15-17）闭合自锁，KM2三相主触点闭合，接通高速绕组电源，KM3三相主触点闭合，这样电动机为双形高速起动运转；同时指示灯HL2灭、HL3亮，说明电动机已高速运转了。

图3-19中，指示灯HL4为低速过载指示灯，HL5为高速过载指示灯。当电动机过载时，相应的过载指示灯应点亮，说明电动机过载了。
