有时，一种设备上装有多台电动机来完成一项生产任务，因为电动机各自所起的作用不同，有时必须按预先设定的动作顺序要求来完成起动或停止，才能确保工作正常进行。例如，某设备要求起动时先起动吸风机后再起动主机工作，这就要求在电路设计时，按动作要求来完成。

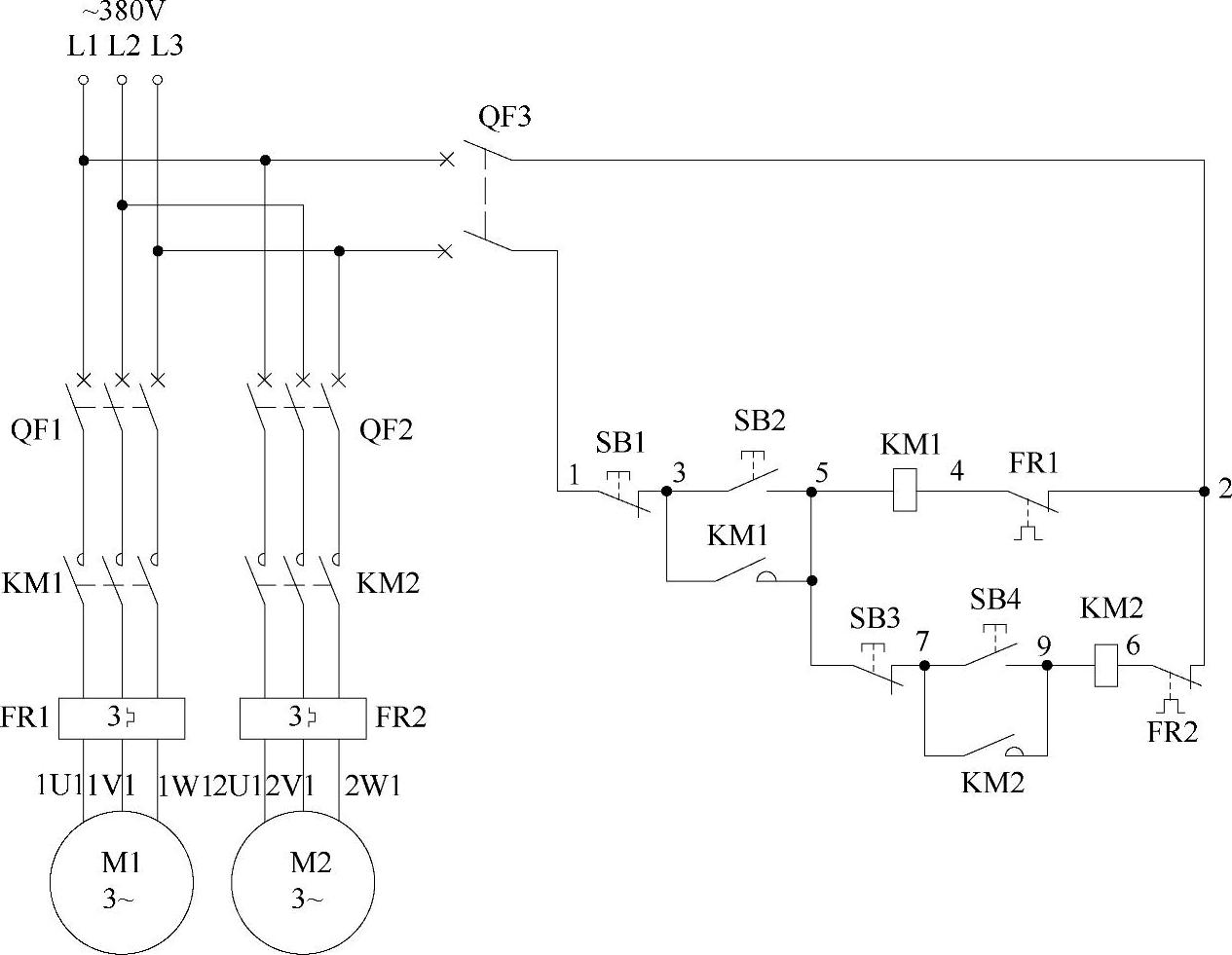

图3-15所示为两台电动机联锁控制电路，其中M1为吸风电动机，M2为主机电动机。

图 3-15(www.daowen.com)

起动时，必须先按下吸风机起动按钮SB2（3-5）（若直接操作SB4则无效），交流接触器KM1线圈得电吸合且KM1辅助常开触点（3-5）闭合自锁，KM1三相主触点闭合，吸风机电动机M1先得电起动运转工作。因主机控制电路是接在KM1自锁常开触点（3-5）之后，若操作KM2则必须在KM1辅助常开触点（3-5）闭合自锁后方可进行。也就是说，必须按顺序先起动电动机M1，方可进行主机控制操作，按下主机起动按钮SB4（7-9），交流接触器KM2线圈得电吸合且KM2辅助常开触点（7-9）闭合自锁，KM2三相主触点闭合，主机电动机M2后得电运转工作。

停止时有两种方式：一种是先停止主机电动机M2后，再停止吸风电动机M1，也就是必须先按下按钮SB3（5-7）使主机电动机停止后，再按下吸风电动机停止按钮SB1（1_-3），这样，停止时先停止主机电动机M2，再停止吸风电动机M1，停止顺序与起动顺序相反；另一种停止方式就是直接按下停止按钮SB1（1-3），此时，两台电动机同时停止工作。
