有的工作设备操作要求是有顺序限制的，如起动时，先起动电动机M1，再起动电动机M2，停止时则无要求。

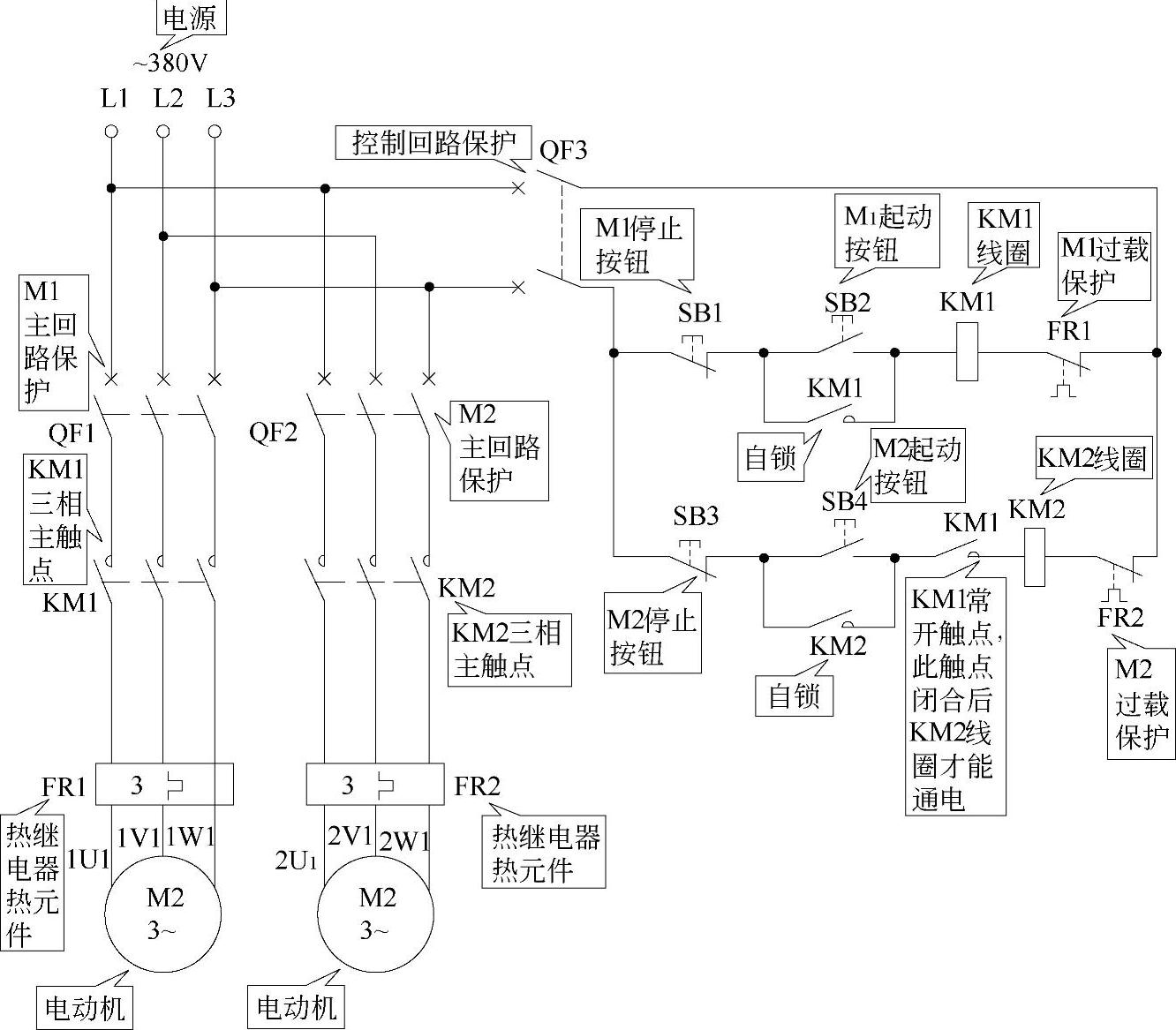

图3-14所示为两台电动机联锁控制电路。

图 3-14

合上主回路断路器QF1、QF2和控制回路断路器QF3，为电动机M1、M2起动运转做准备工作。

起动时.必须先按下起动按钮SB2（若不按下SB2而直接按下SB4则操作无效），交流接触器KM1线圈得电吸合且KM1辅助常开触点闭合自锁，其三相主触点闭合，电动机M1得电运转工作。同时交流接触器KM1串联在KM2线圈回路中的辅助常开触点闭合，为KM2工作提供准备条件（实际上就是利用KM1的这个辅助常开触点来完成顺序起动）；再按下起动按钮SB4，此时，交流接触器KM2线圈也得电吸合且KM2辅助常开触点闭合自锁，其三相主触点闭合，电动机M2也得电运转工作。

停止时有以下两种方式。

①按顺序停止：先按下SB3，停止交流接触器KM2，使电动机M2先停止；再按下SB1，停止交流接触器KM1，来停止电动机M1。(www.daowen.com)

②同时停止：停止时直接按下SB1，交流接触器KM1、KM2线圈同时断电释放，各自的三相主触点均断开，两台电动机M1、M2同时失电停止工作。

为确保安全，先断开主回路断路器QF1、QF2，合上控制回路断路器QF3调试控制回路。

先调试笫2台电动机M2控制电路，按下第2台电动机M2起动按钮SB4，观察KM2是否吸合，若吸合则电路存在不互锁问题，检查相关电路并排除。若不吸合，则基本上为正确，此时断开QF3，用一根导线将KM1串联在KM2线圈回路中的辅助常开触点短接起来后，再按下SB2，此时交流接触器KM2线圈应得电吸合且自锁，若停止则按下SB3，交流接触器KM2线圈断电释放，KM2回路调试完毕，同时断开QF2，将KM1辅助常开触点上并联的短接线去掉。然后再调试第1台电动机M1控制电路。按下起动按钮SB2，交流接触器KM1线圈得电吸合且自锁，按下SB1停止按钮，交流接触器KM1线圈应断电释放。

若在KM1线圈得电吸合且自锁后再按下第2台电动机起动按钮SB4，交流接触器KM2线圈能得电吸合且自锁并能完成起停控制，则整个控制电路调试完毕。可进行主回路调试。

切记：本电路应先使KM1工作后再操作KM2。

合上主回路断路器QF1、QF2，起动M1时按动起动按钮SB2，KM1线圈得电吸合且自锁，其三相主触点闭合，电动机M1运转（此时观察其转向是否符合要求）；这时再按下起动电动机M2的按钮SB4，KM2线圈得电吸合且自锁，其三相主触点闭合，电动机M2运转工作。两台电动机在运转时，若先按下SB3，则电动机M2先停止；再按下SB1停止按钮，电动机M1后停止（从后向前顺序停止）；若不按此顺序操作而直接按下SB1，则M1、M2两台电动机全部停止运转。
