多台电动机同时起动控制电路优化

时间:2023-06-30 理论教育 版权反馈
【摘要】:有很多控制设备要求多台电动机能同时起动,也能分别控制或两台以上组合控制。图3-13所示为多台电动机可预选起动控制电路。复合预选开关SA1、SA4断开,交流接触器KM2、KM3动作,电动机M2、M3同时运转。在实际使用时,只要事先将不需要运转的相应复合预选开关拨至接通位置,那么该编号的交流接触器线圈回路就被切断,该回路所控电动机就无法得电工作了。该电路所用器件少,操作方便,动作可靠,是一种很实用的预选控制电路。

多台电动机同时起动控制电路优化

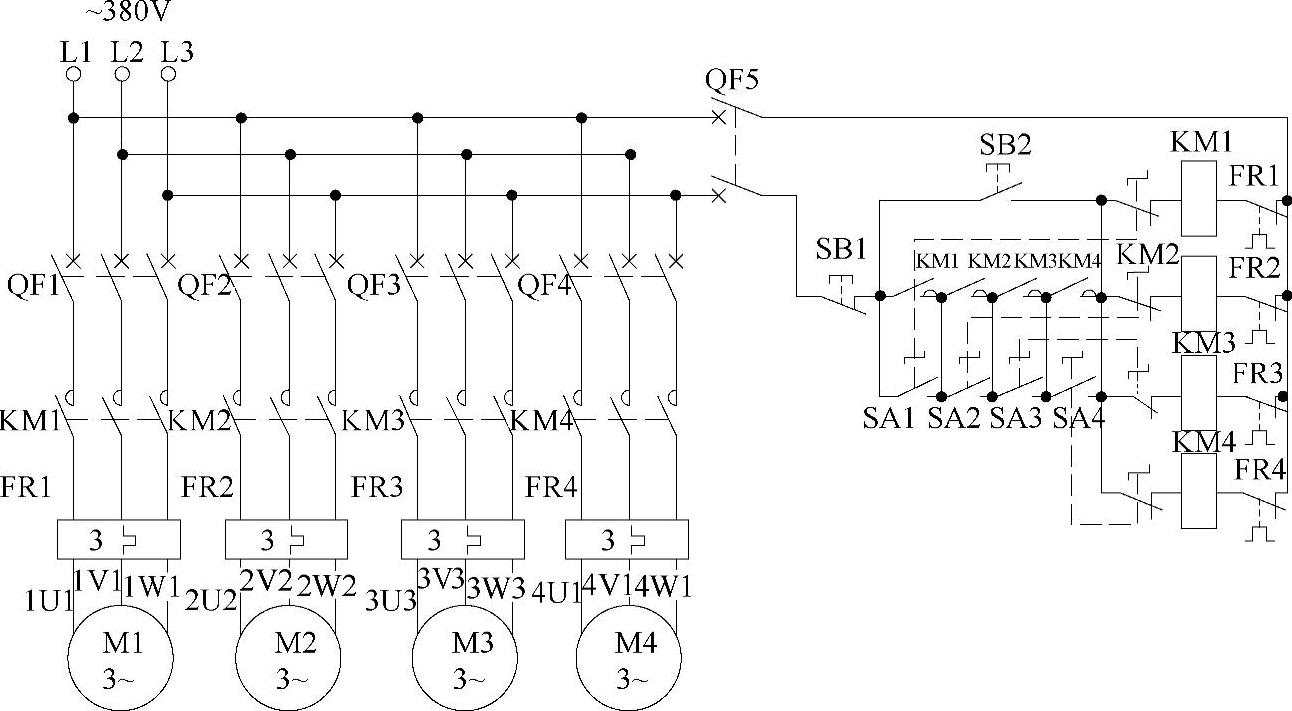

有很多控制设备要求多台电动机能同时起动,也能分别控制或两台以上组合控制。图3-13所示为多台电动机可预选起动控制电路。其中复合预选开关SA1、SA2、SA3、SA4能分别对电动机M1、M2、M3、M4进行单机或联机组合控制。


图 3-13

复合预选开关SA1断开,交流接触器KM2、KM3、KM4动作,电动机M2、M3、M4同时运转。

复合预选开关SA2断开,交流接触器KM1、KM3、KM4动作,电动机M1、M3、M4同时运转。

复合预选开关SA3断开,交流接触器KM1、KM2、KM4动作,电动机M1、M2、M4同时运转。

复合预选开关SA4断开,交流接触器KM1、KM2、KM3动作,电动机M1、M2、M3同时运转。

复合预选开关SA1、SA2断开,交流接触器KM3、KM4动作,电动机M3、M4同时运转。

复合预选开关SA1、SA3断开,交流接触器KM2、KM4动作,电动机M2、M4同时运转。

复合预选开关SA1、SA4断开,交流接触器KM2、KM3动作,电动机M2、M3同时运转。(www.daowen.com)

复合预选开关SA2、SA3断开,交流接触器KM1、KM4动作,电动机M1、M4同时运转。

复合预选开关SA2、SA4断开,交流接触器KM1、KM3动作,电动机M1、M3同时运转。

复合预选开关SA3、SA4断开,交流接触器KM1、KM2动作,电动机M1、M2同时运转。

复合预选开关SA1、SA2、SA3断开,交流接触器KM4动作,电动机M4运转。

复合预选开关SA1、SA2、SA4断开,交流接触器KM3动作,电动机M3运转。

复合预选开关SA2、SA3、SA4断开,交流接触器KM1动作,电动机M1运转。

复合预选开关SA1、SA3、SA4断开,交流接触器KM2动作,电动机M2运转。

在实际使用时,只要事先将不需要运转的相应复合预选开关拨至接通位置,那么该编号的交流接触器线圈回路就被切断,该回路所控电动机就无法得电工作了。这样,只要操作起动按钮SB2,所预置的电动机组合运转方式就能完成。

该电路所用器件少,操作方便,动作可靠,是一种很实用的预选控制电路。
