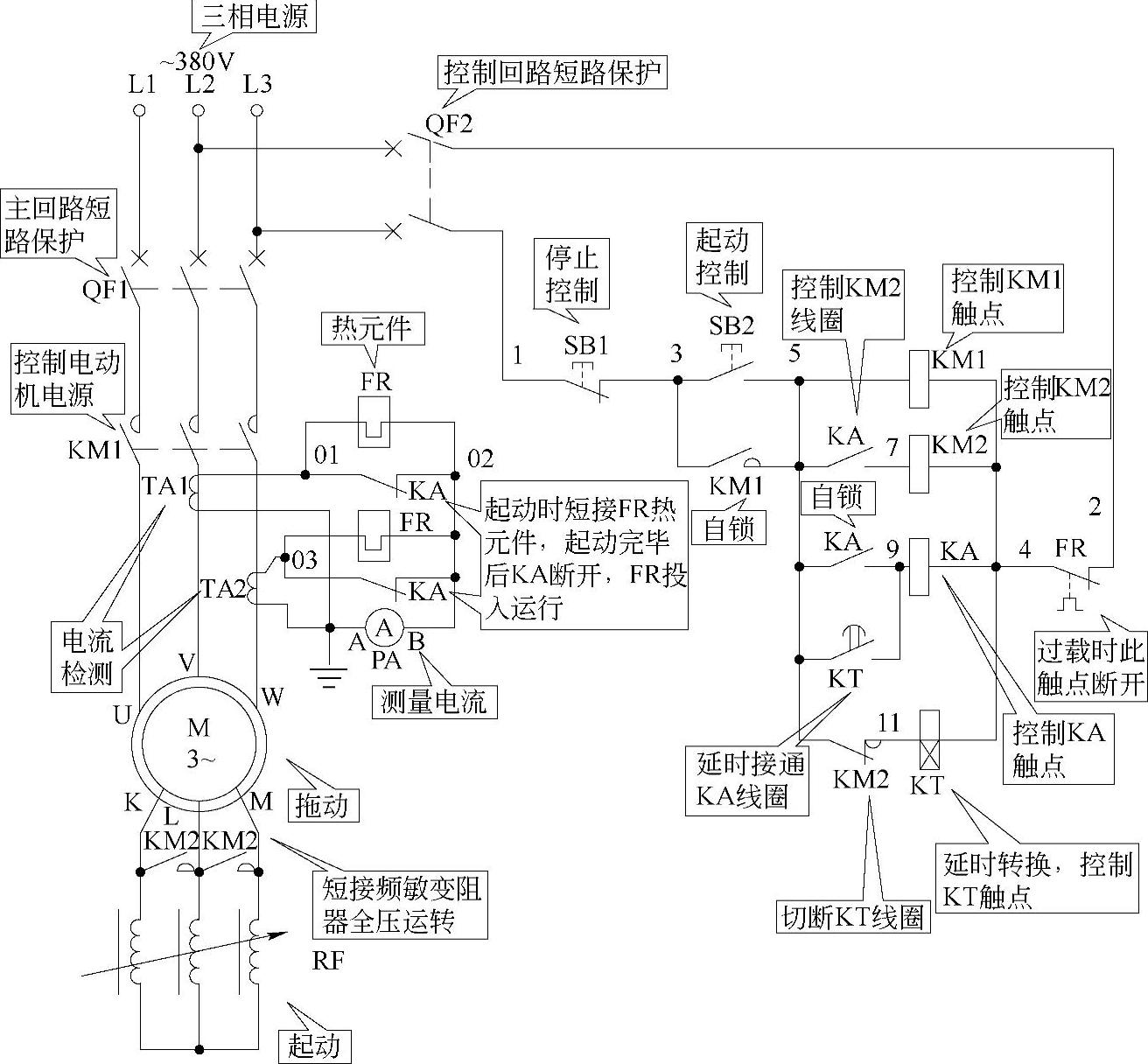

频敏变阻器起动控制电路如图3-11所示。

图 3-11

首先合上主回路断路器QF1、控制回路断路器QF2，为电路工作提供准备条件。

起动操作：起动时按下起动按钮SB2（3-5），电源交流接触器KM1线圈得电吸合且KM1辅助常开触点（3-5）闭合自锁，KM1三相主触点闭合，绕线式电动机转子串频敏变阻器RF进行起动；在起动过程中，由于频敏变阻器RF的阻抗将随转子电流频率的降低而自动减小，电动机就会平稳地起动起来。在按下起动按钮SB2（3-5）的同时，得电延时时间继电器KT线圈也得电吸合且开始延时，待电动机平稳起动后，也就是得电延时时间继电器KT的设定延时时间，此时KT得电延时闭合的常开触点（5-9）闭合，接通了中间继电器KA的线圈回路电源，KA线圈得电吸合且KA常开触点（5-9）闭合自锁，KA串联在短接频敏变阻器交流接触器KM2线圈回路中的常开触点（5-7）闭合，使KM2线圈得电吸合，KM2三相主触点闭合，将频敏变阻器RF短接起来，频敏变阻器RF退出运行，电动机正常运转。在KM2线圈得电吸合后，KM2串联在得电延时时间继电器KT线圈回路中的辅助常闭触点（5-11）断开，使KT线圈断电释放退出运行。电路中中间继电器KA的两只常闭触点（01-02、03-02）在电动机起动时处于闭合状态，这是为了防止电动机在起动过程中因起动时间长、起动电流较大使热继电器FR热元件发热弯曲出现误动作而设置的，待电动机起动完毕转为正常运转后，KA的两只常闭触点（01-02、03-02）断开，使热继电器FR热元件投入电路工作进行过载保护。(www.daowen.com)

停止操作：停止时，按下停止按钮SB1（1-3），电源交流接触器KM1、短接频敏变阻器交流接触器KM2、中间继电器KA线圈断电释放，KM1、KM2各自的三相主触点断开，电动机失电停止运转。

大家都知道，频敏变阻器实际上是一种静止的、无触点电磁元件，类似一个铁心损耗特别大的三相电抗器，电动机起动时，频敏变阻器阻抗随通过其电流频率的变化而改变，从而完成自动变阻，使电动机平稳地起动。

为了满足起动要求，可通过改变频敏变阻器绕组上的抽头（有3个，分别为71%、85%、100%）来解决起动时对电动机起动电流和起动转矩的要求。
