目前市场成套的自耦减压起动器品种很多，其优点是简单、实用、价格低，深受用户欢迎。

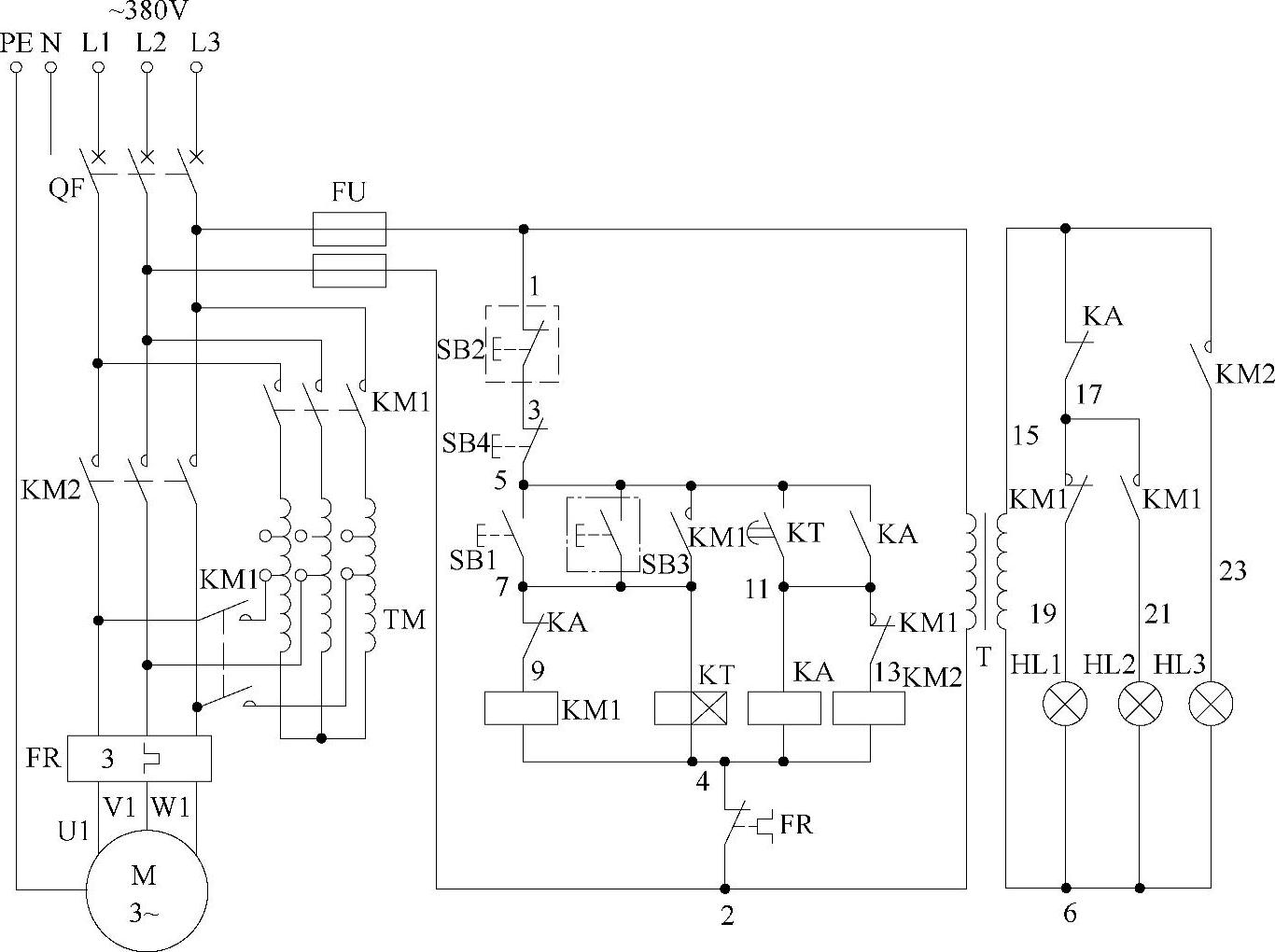

这里介绍的XJ01系列自耦减压起动器，它适用于电源电压为380V，容量在300kW及其以下的电动机作减压起动用。其控制电路如图3-10所示。

图 3-10

起动前，先将断路器QF合上，三相电源接通，电源兼作停止指示灯HL1亮，说明电源正常且电动机处于停止运转状态。(www.daowen.com)

按下起动按钮SB1（5-7）或SB3（5-7），交流接触器KM1线圈得电吸合，KM1辅助常开触点（5-7）闭合自锁，其三相主触点闭合，电动机接入自耦变压器（绕组有多种抽头）进行减压起动，同时得电延时时间继电器KT线圈也得电吸合并延时，KM1辅助常闭触点（15-19）断开，电源指示灯HL1灭，起动指示灯HL2亮，说明电动机正在进行减压起动；待KT延时后（其延时时间为起动时间，通常起动时间可用电动机功率开方后乘以2倍再加4s估算），KT得电延时闭合的常开触点（5-11）闭合，接通了中间继电器KA线圈回路电源，KA线圈得电吸合，其常闭触点（15-17）断开，减压起动指示灯HL2灭，说明减压起动结束；KA常开触点（5-11）闭合自锁，同时KA串联在交流接触器KM1线圈回路中的常闭触点（7-9）断开，使减压起动交流接触器KM1线圈断电释放，其三相主触点断开，电动机减压起动停止，电动机仍靠惯性继续转动；当KM1辅助常闭触点（11-13）恢复常闭后，△形运转（或称全压运行）交流接触器KM2线圈得电吸合，KM2三相主触点闭合，电动机△形运转，同时KM2辅助常开触点（15-23）闭合，全压运行指示灯HL3亮，说明整个减压起动过程结束进入全压运行了。

图3-10中，HL1为电动机停止兼电源指示灯，HL2为电动机减压起动指示灯，HL3为电动机全压运转指示灯。

电路中带虚线框的两只按钮SB2（1-3）、SB3（5-7）为两地控制中的外接按钮，就近安装在现场操作较方便的地方即可。本电路实际自耦减压起动器抽头为60%挡，读者可根据具体情况而定，若需起动转矩大的控制场合，则可将抽头调换至80%挡上。
