减压起动自动控制电路设计

时间:2023-06-30 理论教育 版权反馈
【摘要】:在交流接触器KM1、KM2线圈得电吸合后,KM1、KM2各自的三相主触点闭合,电动机绕组得电接成形进行减压起动。停止:按下停止按钮SB1(1-3),电源交流接触器KM1、△形运转交流接触器KM3、得电延时时间继电器KT线圈均断电释放,KM1、KM3各自的三相主触点断开,电动机失电停止运转。本电路采用了三只交流接触器KM1、KM2、KM3来完成减压起动自动控制,电路中形起动交流接触器KM2触点容量较大,能满足频繁起动要求。

减压起动自动控制电路设计

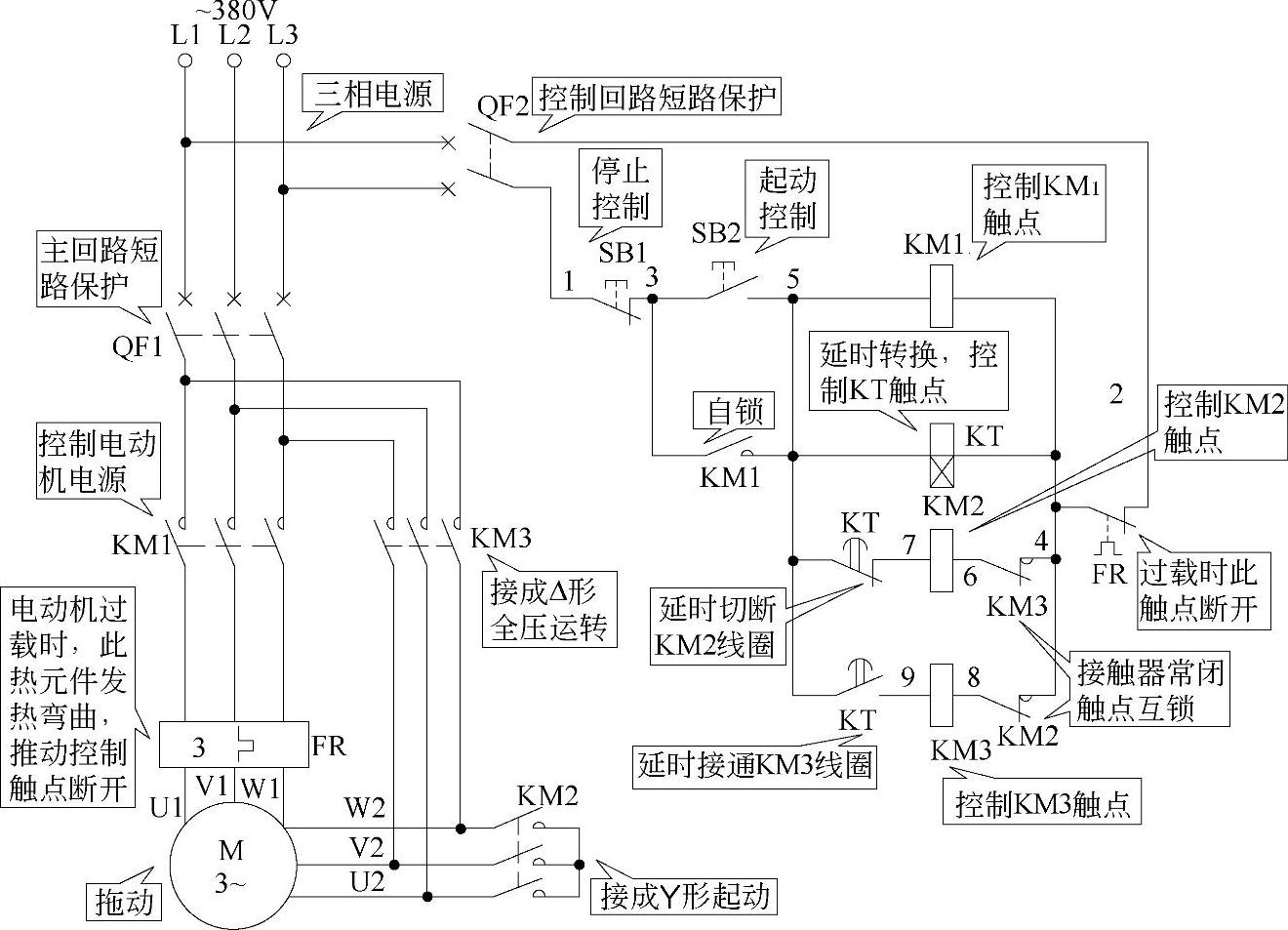

978-7-111-43334-7-Chapter03-15.jpg减压起动自动控制电路如图3-9所示。


图 3-9

首先合上主回路断路器QF1、控制回路断路器QF2,为电路工作提供准备条件。(www.daowen.com)

起动:按下起动按钮SB2(3-5),电源交流接触器KM1、得电延时时间继电器KT线圈得电吸合且KM1辅助常开触点(3-5)闭合自锁,同时KT开始延时;接通978-7-111-43334-7-Chapter03-17.jpg形起动交流接触器KM2线圈回路电源,KM2线圈得电吸合。在交流接触器KM1、KM2线圈得电吸合后,KM1、KM2各自的三相主触点闭合,电动机绕组得电接成978-7-111-43334-7-Chapter03-18.jpg形进行减压起动。经KT延时后,KT的一组得电延时断开的常闭触点(5-7)先断开,切断了978-7-111-43334-7-Chapter03-19.jpg形交流接触器KM2线圈回路电源,KM2线圈断电释放,KM2三相主触点断开,电动机绕组978-7-111-43334-7-Chapter03-20.jpg点解除。与此同时,KT的另一组得电延时闭合的常开触点(5-9)闭合,接通了△形运转交流接触器KM3线圈回路电源,KM3三相主触点闭合,电动机绕组由978-7-111-43334-7-Chapter03-21.jpg形改接成△形全压运转。至此,整个978-7-111-43334-7-Chapter03-22.jpg起动结束,从而完成由978-7-111-43334-7-Chapter03-23.jpg形起动到△形运转的自动控制。

停止:按下停止按钮SB1(1-3),电源交流接触器KM1、△形运转交流接触器KM3、得电延时时间继电器KT线圈均断电释放,KM1、KM3各自的三相主触点断开,电动机失电停止运转。

本电路采用了三只交流接触器KM1、KM2、KM3来完成978-7-111-43334-7-Chapter03-24.jpg减压起动自动控制,电路中978-7-111-43334-7-Chapter03-25.jpg形起动交流接触器KM2触点容量较大,能满足频繁起动要求。
