延边三角形减压起动自动控制电路设计

时间:2023-06-30 理论教育 版权反馈
【摘要】:延边三角形减压起动自动控制电路如图3-7所示。按下起动按钮SB2(3-5),交流接触器KM1、KM3和时间继电器KT线圈同时得电吸合且KM1辅助常开触点(3-5)闭合自锁,此时KT开始延时,KM1、KM3各自的三相触点闭合,电动机接成延边三角形减压起动;经时间继电器KT一段延时后,时间继电器KT得电延时断开的常闭触点(5-9)断开,切断了交流接触器KM3线圈回路电源,KM3三相主触点断开,电动机绕组延边三角形解除。

延边三角形减压起动自动控制电路设计

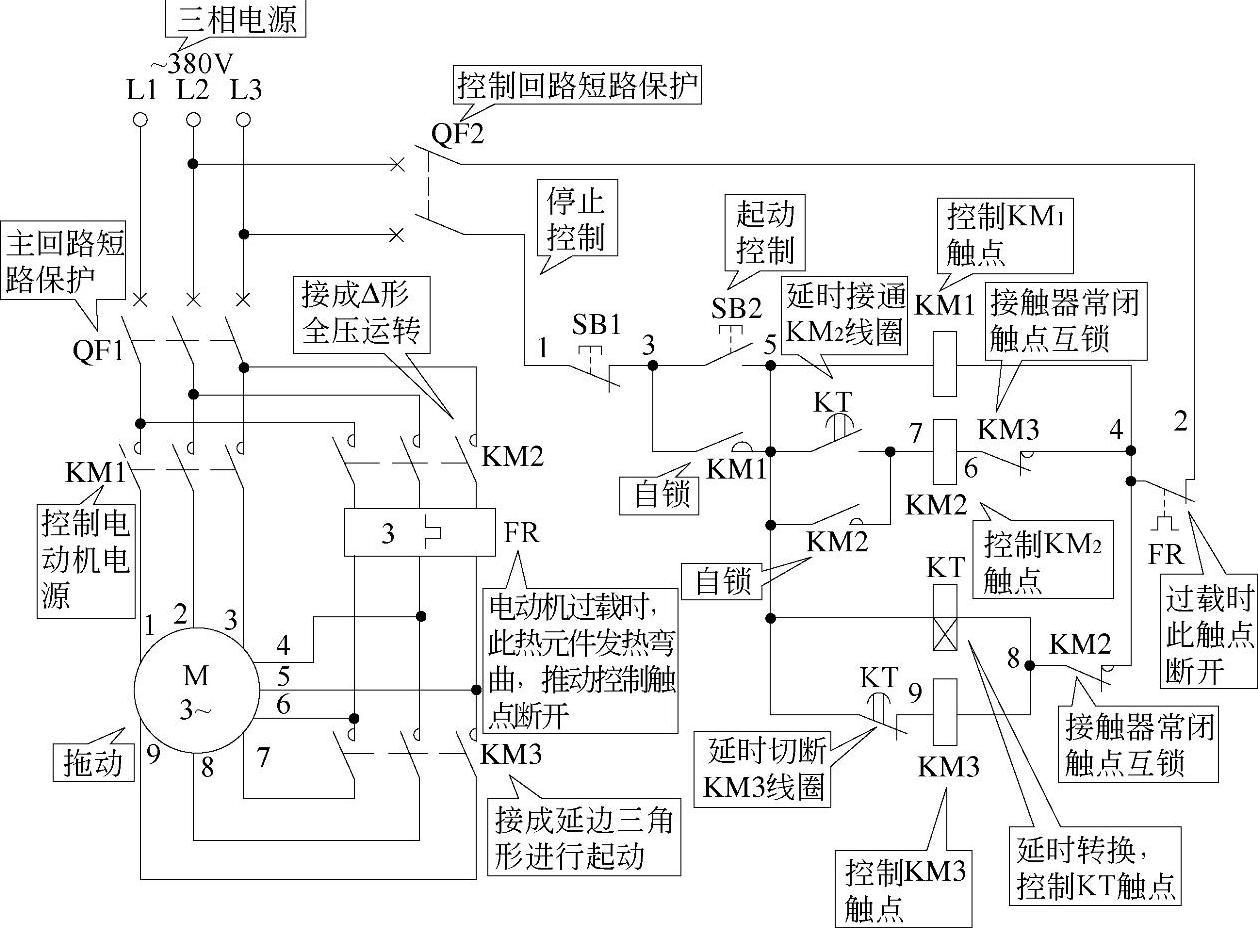

延边三角形减压起动自动控制电路如图3-7所示。


图 3-7

首先合上主回路断路器QF1、控制回路断路器QF2,为电路工作提供准备条件。(www.daowen.com)

在起动前先了解一下延边三角形是如何工作的。起动时先将定子绕组中的一部分连接成△形,另一部分连接成978-7-111-43334-7-Chapter03-8.jpg形,这样就组成了延边三角形来完成起动,而电动机起动完毕后,再将定子绕组连接成△形正常运转。

按下起动按钮SB2(3-5),交流接触器KM1、KM3和时间继电器KT线圈同时得电吸合且KM1辅助常开触点(3-5)闭合自锁,此时KT开始延时,KM1、KM3各自的三相触点闭合,电动机接成延边三角形减压起动;经时间继电器KT一段延时后,时间继电器KT得电延时断开的常闭触点(5-9)断开,切断了交流接触器KM3线圈回路电源(KM3辅助互锁常闭触点(4-6)恢复常闭,为电动机正常全压运转、交流接触器KM2线圈工作做准备),KM3三相主触点断开,电动机绕组延边三角形解除。同时,时间继电器KT得电延时闭合的常开触点(5-7)闭合,接通交流接触器KM2线圈回路电源,KM2线圈得电吸合且KM2辅助常开触点(5-7)闭合自锁,KM2三相主触点闭合,电动机绕组接成三角形正常运转。

停止时,则按下停止按钮SB1(1-3),交流接触器KM1、KM2线圈同时断电释放,KM1、KM2各自的主触点断开,电动机失电停止运转。
