顺序自动控制电路的优化设计

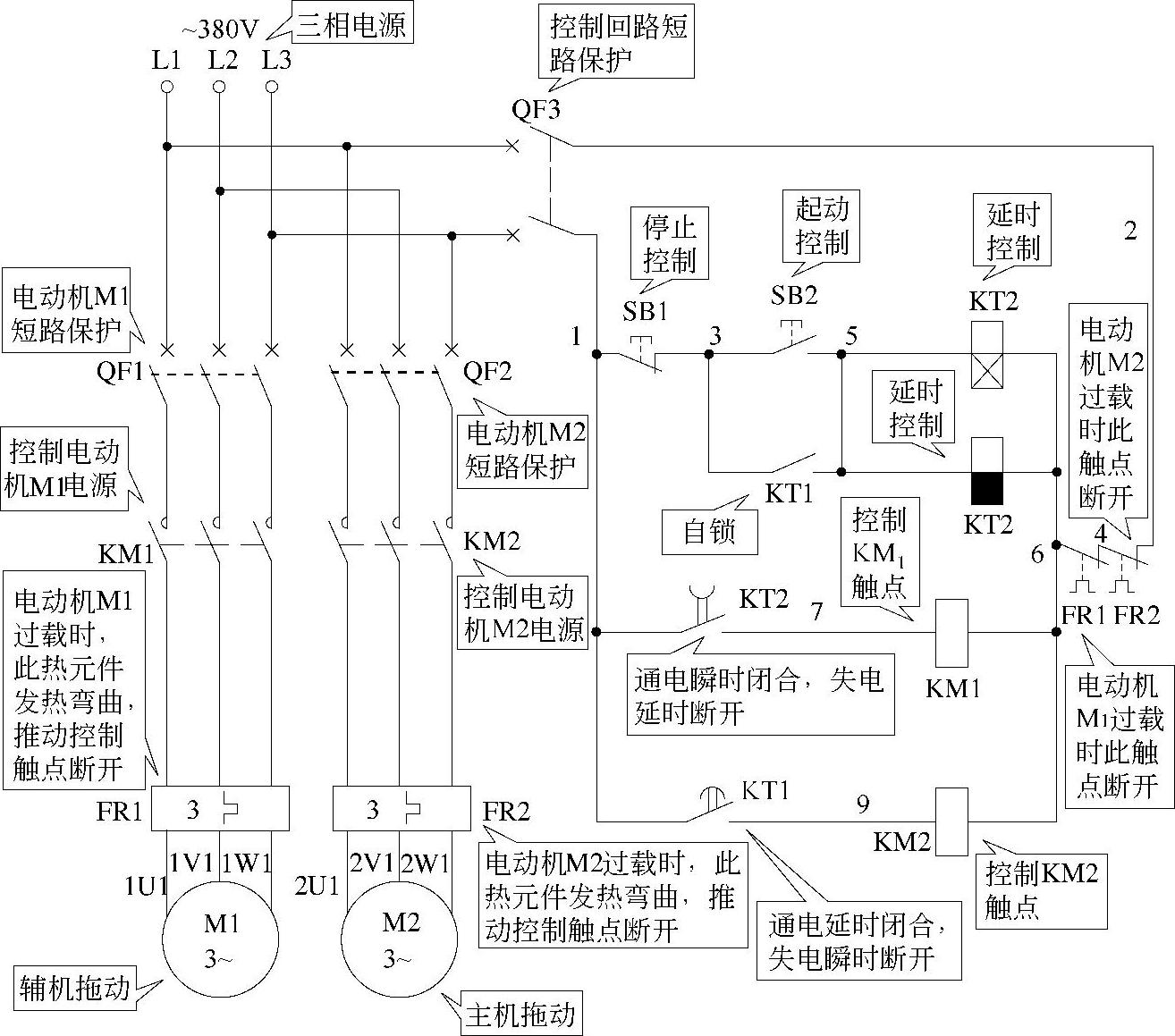

效果理想的顺序自动控制电路如图3-4所示。

首先合上主回路断路器QF1、QF2和控制回路断路器QF3,为电路工作提供准备条件。


图 3-4(www.daowen.com)

顺序起动:按下起动按钮SB2(3-5),得电延时时间继电器KT1、失电延时时间继电器KT2线圈得电吸合且KT1不延时瞬动常开触点(3-5)闭合自锁,同时KT1开始延时。在KT2线圈得电吸合后,KT2失电延时断开的常开触点(1-7)立即闭合,接通交流接触器KM1线圈回路电源,KM1线圈得电吸合,KM1三相主触点闭合,辅机拖动电动机M1得电先起动运转;经KT1延时后,KT1得电延时闭合的常开触点(1-9)闭合,接通了交流接触器KM2线圈回路电源,KM2线圈得电吸合,KM2三相主触点闭合,主机拖动电动机M2得电后起动运转。从而完成起动时先起动辅机M1再自动延时起动主机M2。

逆序停止:按下停止按钮SB1(1-3),得电延时时间继电器KT1、失电延时时间继电器KT2线圈均断电释放,KT2开始延时。在KT1线圈断电的同时,KT1得电延时闭合的常开触点(1-9)立即断开,先切断交流接触器KM2线圈回路电源,KM2线圈断电释放,KM2三相主触点断开,主机拖动电动机M2先失电停止运转;经KT2延时后,KT2失电延时断开的常开触点(1-7)断开,后切断交流接触器KM1线圈回路电源,KM1线圈断电释放,KM1三相主触点断开,辅机拖动电动机M1后失电自动停止运转。从而完成停止时先停止主机M2再自动延时停止辅机M1。
