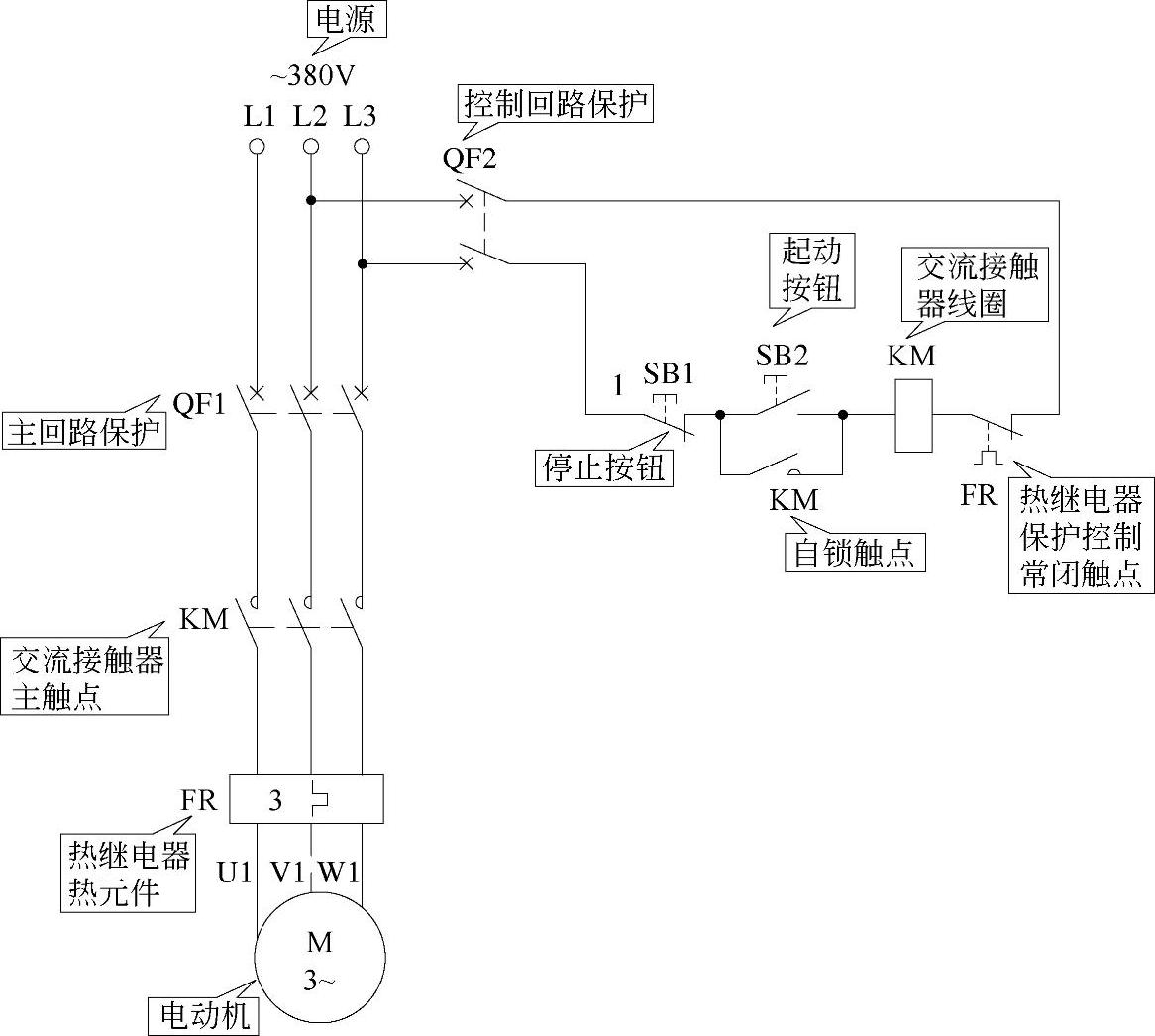

在工农业生产及各个领域、控制电路应用最多的是单向起动、停止电路、该电路具有自锁、短路保护和过载保护作用。其控制电路如图3-3所示。

起动：当需起动电动机时，合上主回路断路器QF1、控制回路断路器QF2，并按下起动按钮SB2，此时交流接触器KM线圈得电吸合，KM三相主触点闭合，电动机M得电运转，同时KM辅助常开触点闭合自锁（又称自保），即使松开起动按钮SB2，由于交流接触器KM常开辅助触点的自锁作用，控制电路仍保持接通，交流接触器KM线圈仍吸合，使电动机M仍继续运转。

图 3-3(www.daowen.com)

停止：欲需停止时，则按下停止按钮SB1，交流接触器KM线圈断电释放，KM三相主触点断开电动机电源，电动机断电停止工作。

欠电压或失压：当交流接触器KM线圈工作电压低于额定电压的85%以下时，交流接触器KM线圈会因欠电压而断电释放，从而起到失压保护作用。实际上这种情况在实际工作中经常遇到，如在正常工作中，交流接触器KM线圈得电吸合工作，倘若电网出现停电现象，那么此时交流接触器KM线圈将失电释放，以作保护。即使再来电，电动机也不会再运转，理由很简单，从原理图中可以看出，那就是由于交流接触器KM自锁触点断开，必须人为按动起动按钮SB2，才能重新操作完成起动控制。

过载保护：倘若电动机在运转中出现过载，那么主回路热继电器FR热元件所通过的电流远远超过其额定电流值，此时热继电器FR双金属片上缠绕的电阻丝发热，其双金属片由于发热材料不同而弯曲，推动热继电器FR常闭触点断开，切断了交流接触器KM线圈回路电源，交流接触器KM线圈断电释放，电动机便失去三相电源而停止运转，从而起到了过载保护作用。
