电工常用绝缘电阻表线路详解

时间:2023-06-30 理论教育 版权反馈
【摘要】:图2-23所示是绝缘电阻表线路,它主要用来测量电气设备的绝缘电阻,如电动机、电器线路的绝缘电阻,判断设备或线路有无漏电、绝缘损坏或短路。摇动绝缘电阻表时,切勿使表受振动。10)使用绝缘电阻表测试完毕后也应对电气设备进行一次放电。测量时不要用手触摸被测物及绝缘电阻表接线柱,以防触电。15)禁止在雷电时或在邻近有带高压导体的设备时用绝缘电阻表进行测量,只有在设备不带电又不可能受其他电源感应而带电时才能进行。

电工常用绝缘电阻表线路详解

绝缘电阻表俗称摇表、兆欧摇表或麦格表。图2-23所示是绝缘电阻表线路,它主要用来测量电气设备的绝缘电阻,如电动机电器线路的绝缘电阻,判断设备或线路有无漏电、绝缘损坏或短路。

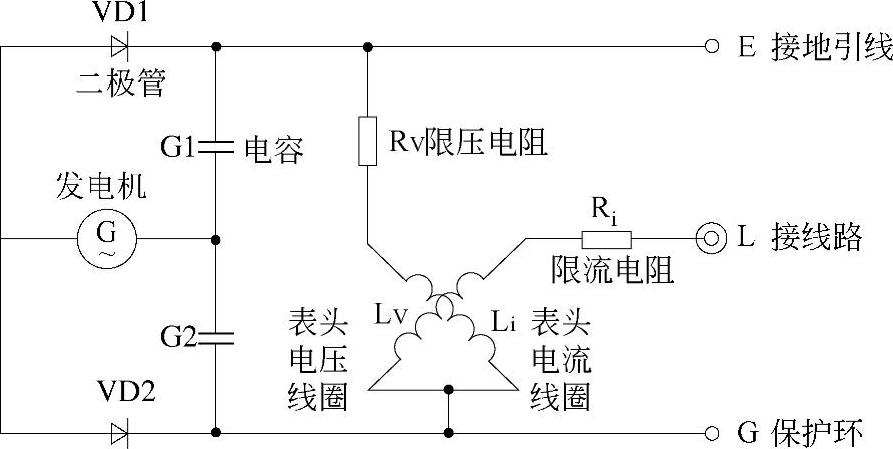

图2-23 绝缘电阻表线路

绝缘电阻表的主要组成部分是一个磁电式流比计和一只作为测量电源的手摇高压直流发电机。与绝缘电阻表表针相连的有两个线圈,一个同表内的附加电阻串联,另一个和被测的电阻串联,然后一起接到手摇发电机上。

使用绝缘电阻表时须注意以下几点;

1)正确选择其电压和测量范围。选用绝缘电阻表的电压等级应根据被测电气设备的额定电压而定:一般测量50V以下的用电器绝缘,可选用250V绝缘电阻表;50~380V的用电设备检查绝缘情况。可选用500V绝缘电阻表;500V以下的电气设备,绝缘电阻表应选用读数从零开始的,否则不易测量。因为在一般情况下,电气设备无故障时,绝缘电阻在0.5MΩ以上时,就能给电气设备通电试用,若选用读数从1MΩ开始的绝缘电阻表,对小于1MΩ的绝缘电阻无法读数。

2)选用绝缘电阻表外接导线时,应选用单根的多股铜导线,不能用双股绝缘线,绝缘强度要在500V以上,否则会影响测量的精确度

3)测量电气设备绝缘电阻时,测量前必须先断开设备的电源,并验明无电。如果是电容器或较长的电缆线路应进行放电后再测量。

4)绝缘电阻表在使用时必须远离强磁场,并且平放。摇动绝缘电阻表时,切勿使表受振动。

5)在测量前,绝缘电阻表应先做一次开路试验,然后再做一次短路试验。表针在开路试验中应指到“∞”(无穷大)处;短路试验中表针应摆到“0”处,表明绝缘电阻表工作状态正常,可测电气设备。

6)测量时,应清洁被测电气设备各表面,以免引起接触电阻大,测量结果不准。(www.daowen.com)

7)在测电容器的绝缘电阻时需注意,电容器的耐压必须大于绝缘电阻表发出的电压值。测完电容后,应先取下绝缘电阻表线再停止摇动摇把,以防已充电的电容向绝缘电阻表放电损坏仪表。测完的电容要用电阻进行放电。

8)绝缘电阻表在测量时,还需注意绝缘电阻表上“L”端子通入电气设备的带电体一端,而标有“E”接地的端子应接电气设备的外壳或地线,测量电缆的绝缘电阻时,除把绝缘电阻表“接地”端接入电气设备接地外,另一端接线路后,还需将电缆芯之间内层绝缘物接“保护环”以消除因表面漏电而引起的读数误差。

9)若遇天气潮湿或降雨后空气湿度较大,应使用“保护环”以消除绝缘物表面泄流,使被测物绝缘电阻比实际值偏低。

10)使用绝缘电阻表测试完毕后也应对电气设备进行一次放电。

11)使用绝缘电阻表时,要保持一定的转速,按绝缘电阻表的规定一般为120r/min,容许变动±20%,在1min后取一稳定读数。测量时不要用手触摸被测物及绝缘电阻表接线柱,以防触电。

12)摇动绝缘电阻表手柄,应先慢再逐渐加快,待调速器发生滑动后,应保持转速稳定不变。如果被测电气设备短路,表针摆动到“0”时,应停止摇动手柄,以免绝缘电阻表过电流发热烧坏。

13)绝缘电阻表在不使用时应放于固定柜橱内,周围温度不宣太冷或太热,切忌放于污秽、潮湿的地面上,并避免置于含侵蚀作用的气体附近,以免绝缘电阻表内部线圈、导流片等零件发生受潮、生锈、腐蚀等现象。

14)应尽量避免剧烈的长期振动,造成表头轴尖变秃等,影响指示。

15)禁止在雷电时或在邻近有带高压导体的设备时用绝缘电阻表进行测量,只有在设备不带电又不可能受其他电源感应而带电时才能进行。
