万用电表是电工常用测量仪表工具，其内部结构由直流电流表、电容、电阻、二极管、开关、电池等组成。图2-21a所示为一种典型的袖珍式万用电表线路。它有直流电流测量挡、交直流电压测量挡、直流电阻测量挡、晶体管hFE测定。hFE测量方法如下：把开关转到RXIK挡上，将测试杆短路，调好欧姆零位，再把开关转到hFE挡，把晶体管e、b、c三极插入万用表相对应的e、b、c插孔内，在hFE刻度线上可读出hFE的值来。

500型万用表又叫繁用表，是一种多用途的便携式测量仪表，它具有测量范围广、使用方便、易携带等优点，是电工必备的测量工具。

一般万用表可用来测量电阻、直流电流、交流电流、直流电压、交流电压等。功能较多的万用表，还能测电感、电容、声频电压、晶体管放大倍数等，故称为万用表。

图2-21b所示是500型万用表实际电气线路图，供电工人员维修万用表参考。

电气工作人员使用万用表时应注意以下使用方法：

1）使用前，首先要检查转换开关挡位，是否与所要测量物理量一致，切不能把挡位拨错。例如，在测量较高的电压时，误将转换开关置于电流或电阻挡上，则很可能烧坏仪表。

2）在测量电阻时，首先选好所需要的挡位，然后，将两表直接连接在一起短路一下，此时，万用表的指针应指向零值，若未指零，应旋动“Ω”旋钮，使指针指零，然后，再去测电路，每换一次电阻挡量程，均应先调零位。

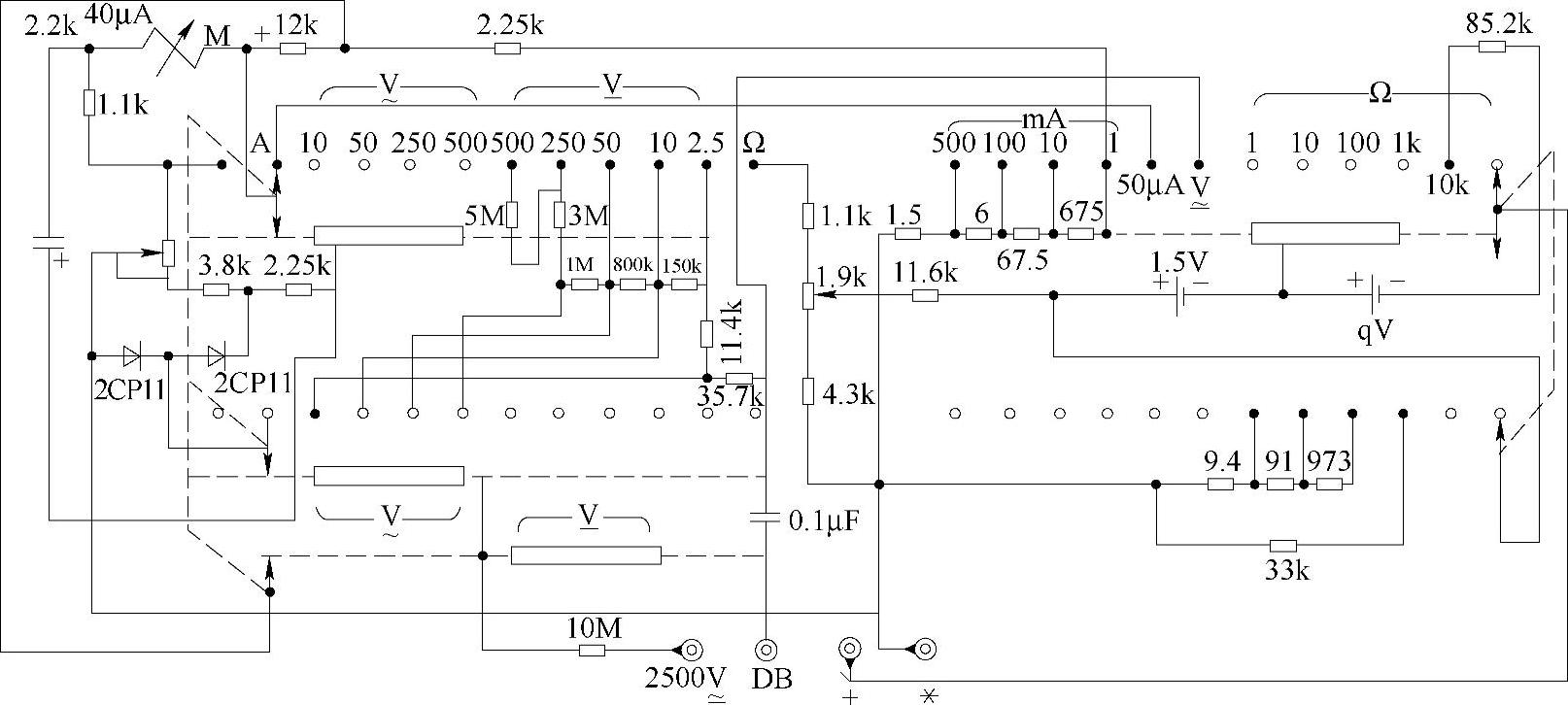

图2-21 a电工常用MF52型万用电表线路

(www.daowen.com)

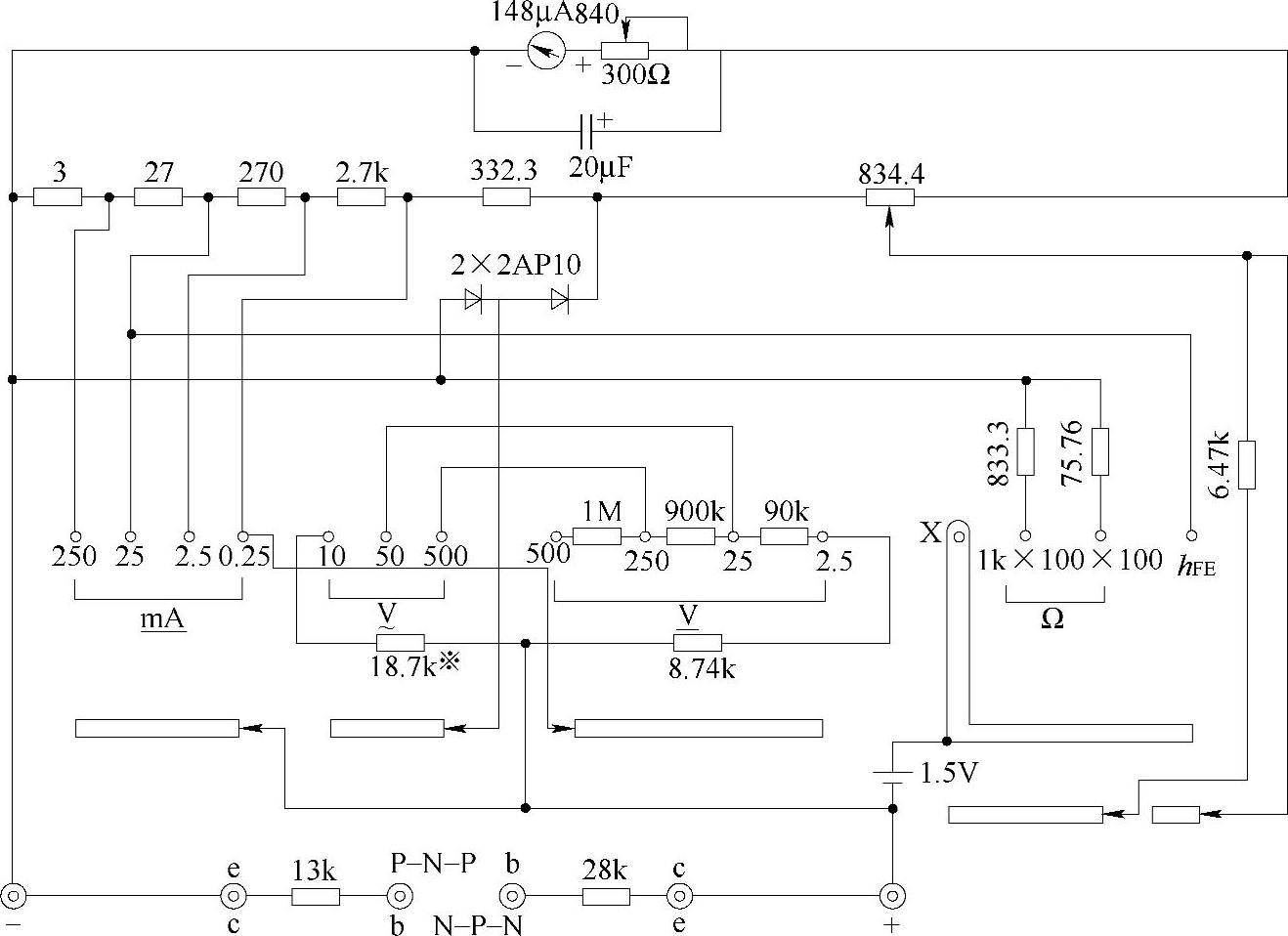

图2-21b 500型万用表线路

3）在线路中测量电阻时，应断电测量。测试电路中的电容器要短路放电后再测。电阻的量限，应选择适当，使指针在中间位置读数较准确，在测电阻阻值时，不应将手触及电阻两端，这样会形成被测电阻与人体电阻并联，引起测量不准。

4）在测量电压或电流时，若被测线路上电压或电流的大小难于估计出来，应先把万用表的量程拨到最大，然后根据实际情况逐渐换小挡位。换挡位时，要使两表笔离开测量体，不可带电换量程。

5）在测量直流电压或直流电流时，还需注意，应使被测量的极性与仪表的正负极性一致。测量电流时，应将万用表串联在电路中。

6）测量交流电压时，要考虑被测电压的波形，万用表只适用于测量正弦波电压的有效值，而不能测量非正弦量。

7）用万用表在测量2500V交流或直流高压时，应将万用表架在绝缘支架上，被测部件断电。电路中若有固定大电容，应先将电容放电短路，并拆除短路线，然后，再接通电源。测试棒应分别置于“2500V”及“-”插孔内，应将测试棒“-”端固定在电路“地”点上，将测试棒另一端去接触被测高压电源。测试过程中应严格执行高压操作规程，双手必须带高压绝缘手套，地板上应铺高压绝缘胶板，测试人员要谨慎从事。

8）万用表在每次测量完毕后，应将转换开关拨到交流电压最高挡位，以防他人粗心从事，损坏万用表。另外，也可避免放在量程电阻挡上时，表笔不慎接触，造成电池消耗。

9）在检修万用表表头时，应先用软铁将磁铁短路，以防灵敏度下降。

10）万用表应保持清洁和干燥，防止振动、防止较大的冲击，以免影响准确或损坏仪表。
