DBY型压力变送器为DDZ-Ⅱ系列电动单元组合式检测调节仪表中的一个变送单元。

DBY型变送器在测量和自动调节系统中作为检测环节，用于连续测量气体蒸汽、液体等介质的压力和负压，并将被测参数转换成0～10mA、DC统一电流信号输出，它与DD2-Ⅱ系列电动单元组合仪表中记录仪表、调节器等组成自动检测、调节、控制等工业自动化系统。

DBY-120型压力变送器接线线路如图2-18a所示。接线端子1、2接该压力变送器的负载（如调节器、指示灯、记录仪表等或负载电阻1.5kΩ）。接线端子3、4接工频电源220V。

DZD_-031型电—气转换器为DDZ-Ⅱ型电动单元组合式检测、调节仪表中的一个转换单元，它在自动调节系统中作为信号转换器用，它能将连续的电信号0～10mA、DC相应地转换为连续的气压信号0.2～1kg/cm²，传送到气动二次仪表、调节器或气动执行机构进行记录、指示和调节。它的输入信号为0～10mA、DC；输出信号为0.2～1kg/cm²输入电阻≤2.2kΩ。其接线线路如图2-18b所示。

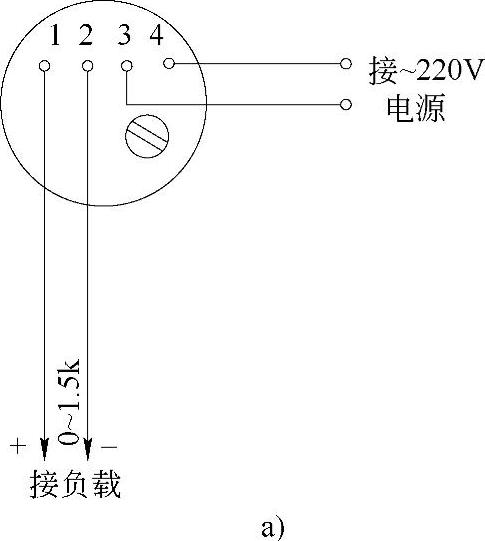

图2-18a DBY-120型压力变送器接线线路

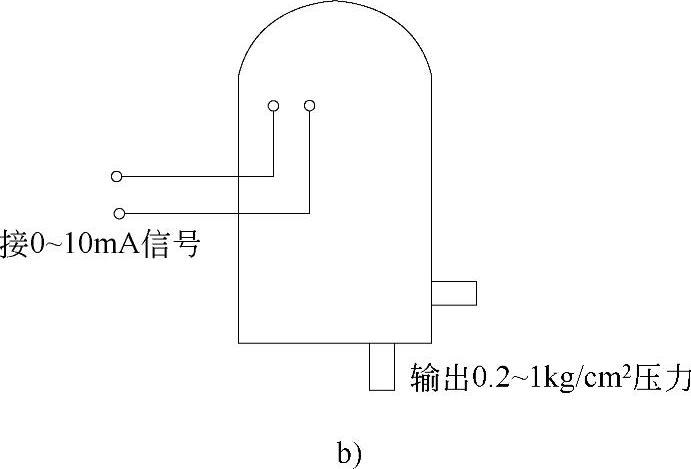

图2-18b DZD-031型电—气转换器接线线路

DBW-130型温度变送器是DDZ系列电动单元组合式检测调节仪表中的一个变送单元。它与各种种类的热电耦、热电阻配合使用，可将温度信号转换成0～10mA统一电流信号，同时它又是一个低电平直流毫伏转换器，可与具有毫伏输出的各种变送器配合，使之具有0～10mA统一信号输出。由此可组成对温度等参数的自动调节系统。

DBW-130型温度变送器有两种形式，一种是墙挂式，另一种是现场安装式。它的接线方法如图2-18c所示。它可接入热电耦及热电阻，量程为10～100Ω，也可接入毫伏，输入量程为5～50mA。所接的负载电阻为0～1.5kΩ；供电电压为交流电220V；消耗电功率约5V·A。(www.daowen.com)

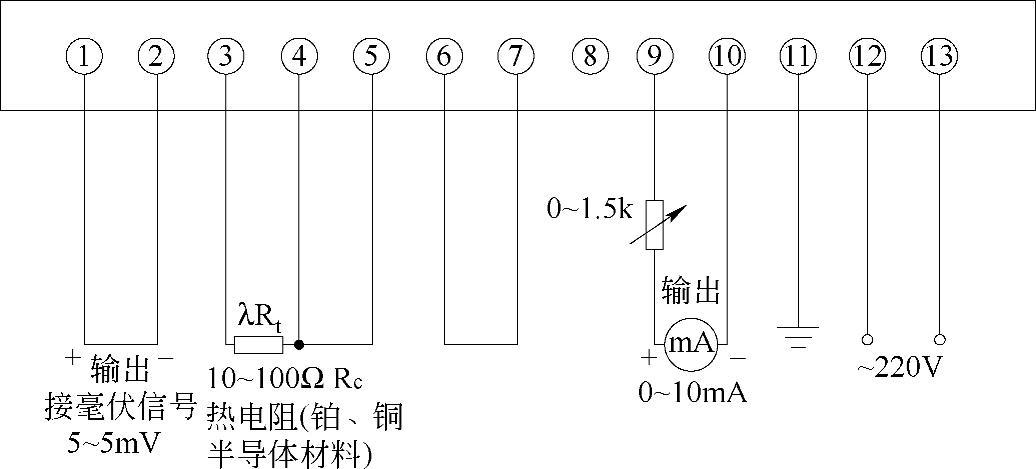

图2-18c DBW-130型温度变送器接线方法

XWD100型电子自动记录仪是自动化仪表的一个单元。它是可将由输入的0～10mA的电流信号变化自动记录下来，得到以时间为坐标的变化曲线图。例如需要记录温度曲线时，测量温度的热电阻阻值变化通过温度变送器输出，变成0～10mA的电流信号送入记录仪中，便可记录出温度变化的曲线。具体外接接线如图2-18d所示。R_A为本记录仪自带的外加电阻；配接变送器为MA；外加交流电压为220V。

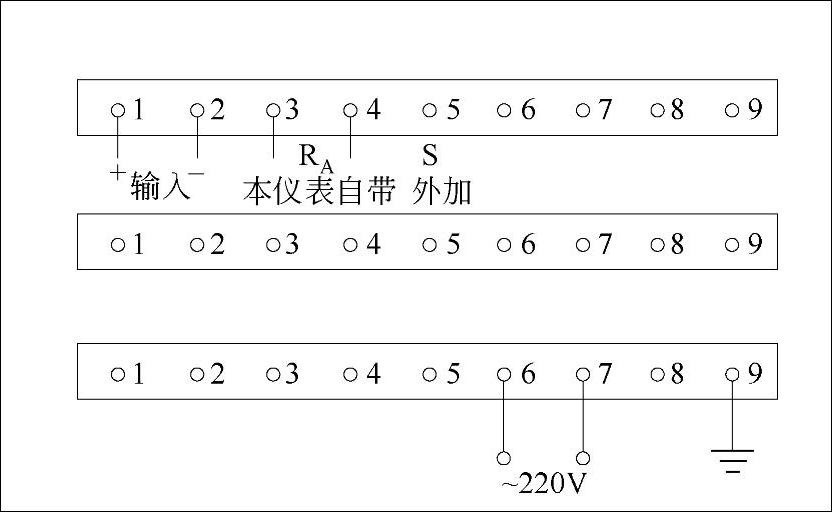

图2-18d XWD100型电子自动记录仪接线

DDZ-Ⅱ调节器在自动仪表中起直接操动执行机构作用。DDZ-Ⅱ调节器输入0～10mA、DC；输出0～10mA（DC）；电源电压为220V。外接接线架接线线路如图2-18e所示。

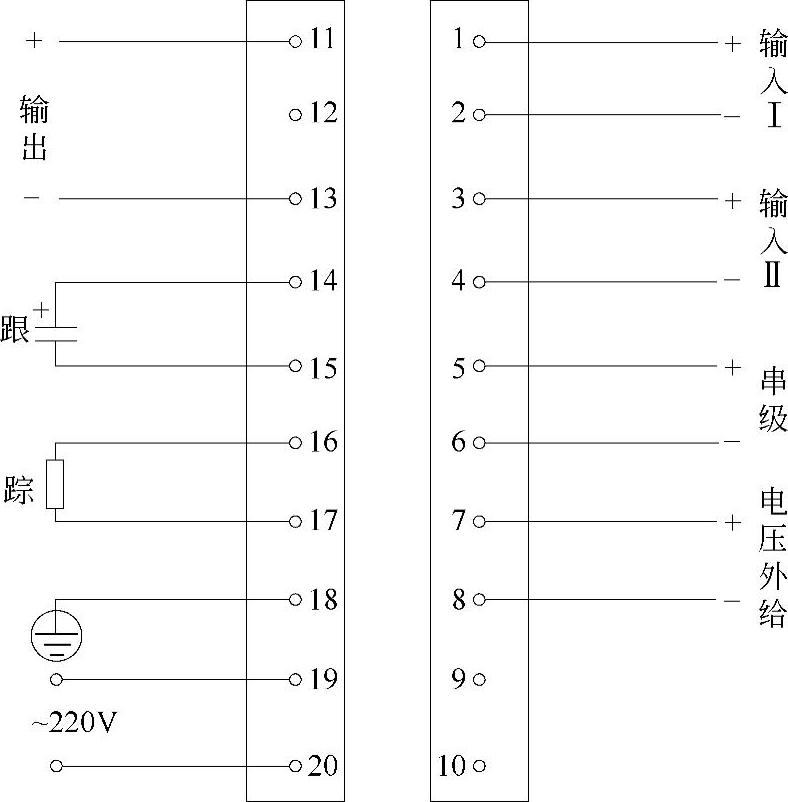

图2-18e DDZ-Ⅱ调节器外接接线
