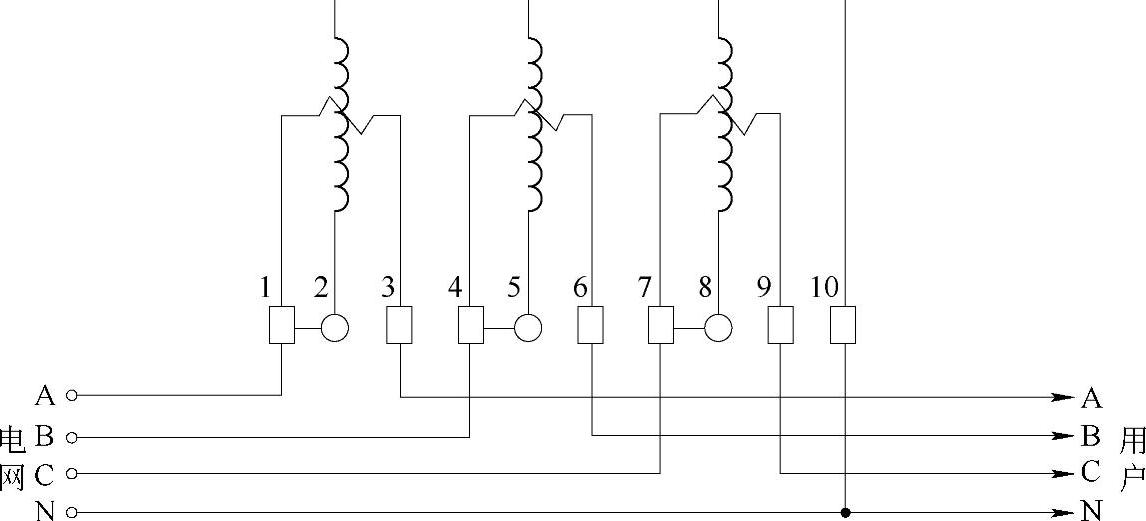

图2-3a所示为DT8型40～80A直接接入式三相四线制有功电能表接线线路。三相四线三元件电能表实际上是3只单相电能表的组合，它有3个电流线圈和3个电压线圈，共有10个接线端子。

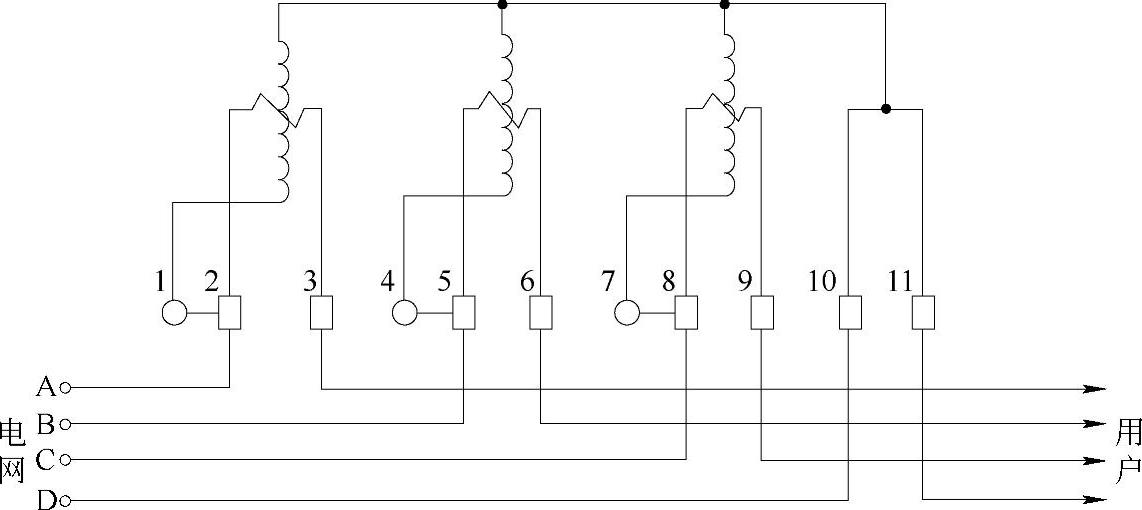

图2-3b所示为DT8型5～10A、25A三相四线制有功电能表接线，它有11个接线端子。接线时，应按照相序及端钮上所标的线号接线，接线端子标号为1、4、7、10为进线，3、6、9、11为出线。所接负载应为额定负载的5%～150%。

图2-3a DT8型40～80A直接接入式电能表接线方法

图2-3b DT8型5～10A、25A三相四线制有功电能表接线方法

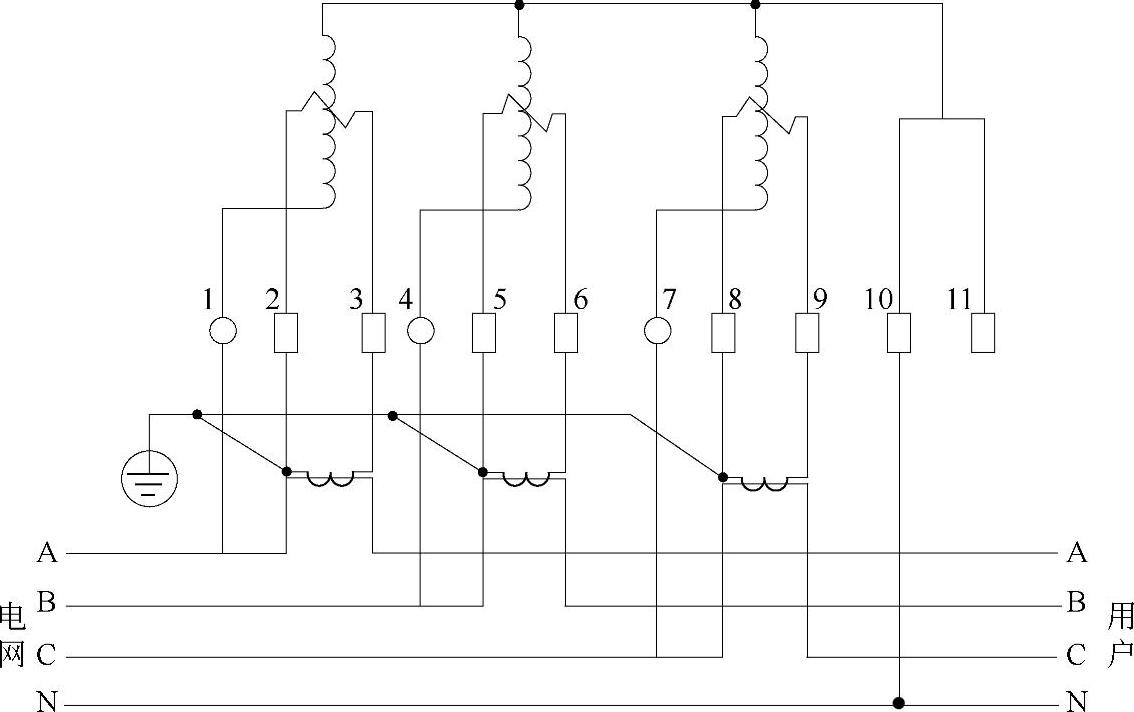

图2-3c所示为DT8型5A电流互感式三相四线制有功电能表接线，电能表应按相序接入。电能表经电流互感器接入后，计数器的读数需乘互感器感应比才等于实际电度数。例如，电流互感器的感应比为200（5A），那么电能表读数再乘以互感器的感应比才是实际用电度数。(www.daowen.com)

图2-3c DT8型5A电流互感式三相四线制有功电能表接线方法

该三相电能表使用中的注意事项如下：

1）电能表使用的负载应为额定负载的5%～150%，例如80A电能表可在4～120A范围内使用。

2）电能表运转时转盘从左向右，切断三相电流后，转盘还会微微转动，但不超过一整转，转盘即停止转动。

3）电能表的计数器均具有5位读数，标牌窗口的形式分为一红格、全黑格和全黑格×10共3种。当计数器指示值为38225时，一红格的表示为3822.5kW·h，全黑格的表示为38225kW·h，全黑格×10的表示为382250kW·h。
