电能表是测量用电器用电量的一种仪表，它可测量用电器的有功功率。

它的接线方法是：电能表电流线圈1端接电网火线（即相线，本书统称为火线），2端接用电器火线，3端接电网零线进入线，4端接用电器零线。总之，1端、3端进线，2端、4端出线后进入用户，如图2-1所示。

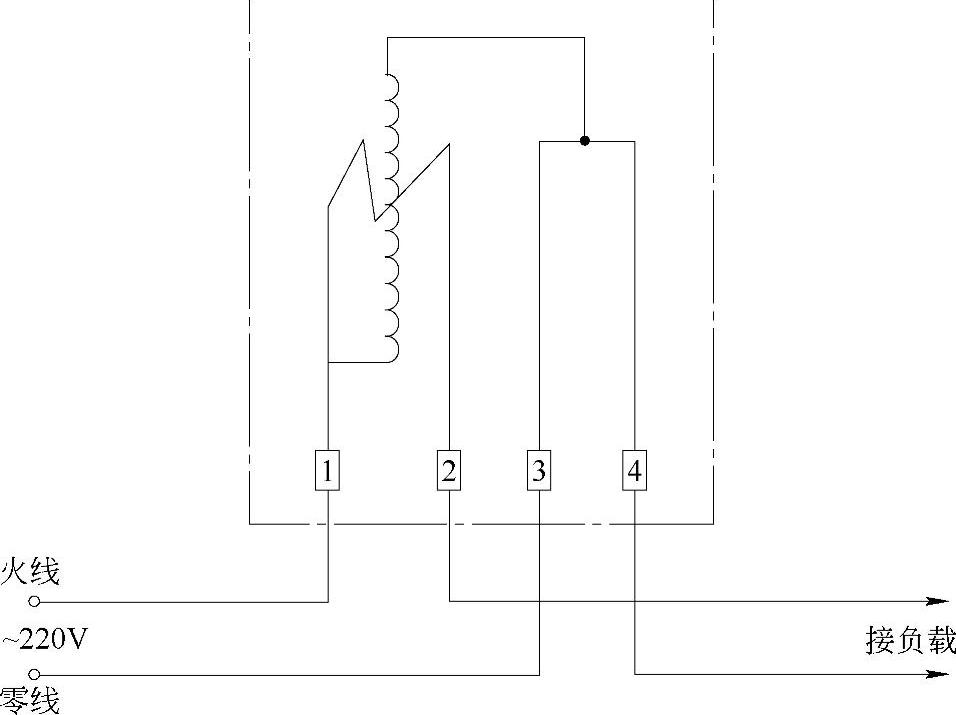

图2-1 DD17型单相跳入式电能表的接线方法

电能表的额定电压为220V时，电流规格为1（2）A时，选用负载最小功率为11W，最大功率为440W，否则会造成电能表度数计费不准或超载时烧坏电能表。以此类推，如果电能表为2.5（5）A时，选用负载为27.5～1100W；如果电能表为5（10）A时，选用负载为55～2200W；如果电能表为30（60）A时，选用负载为330～13200W；如果电能表为60（120）A时，选用负载则为660～26400W。

该电能表安装时的注意事项如下：(www.daowen.com)

1）检查表罩两个耳朵上所加封的铅印是否完整。

2）电能表应安装在干燥、稳固的地方，避免阳光直射，忌湿、热、霉、烟、尘、砂及腐蚀性气体。位置要装得正，若有明显倾斜，容易造成计度不准、停走或空走等毛病。电能表可挂得高些，但要便于抄表。

3）电能表应安装在涂有防潮漆的木制底盘或塑料底盘上。在盘的凸面上，用木螺钉或机制螺钉固定电能表。电能表的电源引入线和引出线可通过盘的背面（凹面）穿入盘的正面后进行接线，也可以在盘面上走明线，用塑料线卡固定整齐。

4）必须按接线图接线，同时注意拧紧螺钉和紧固一下接线盒内的小钩子。
