任务导入

前倾角的定义为: 刀具沿刀具运动方向朝前或朝后倾斜的角度。 前倾角为正时, 刀具基于刀具路径的方向朝前倾斜; 前倾角为负时, 刀具基于刀具路径的方向朝后倾斜。

侧倾角的定义为: 刀具相对于刀具路径往左或往右倾斜的角度。 沿刀具路径看, 倾斜角为正时, 刀具往刀具路径右边倾斜; 倾斜角为负时, 刀具往刀具路径左边倾斜。 倾斜角总是固定在一个方向, 并不依赖于刀具运动方向。

知识链接

前倾角为正值时表示刀具相对于刀轨方向向前倾斜; 前倾角为负值时表示刀具相对于刀轨方向向后倾斜。 正的前倾角可以使切削更加平稳, 增大刀具与零件的接触面积, 减小切入时的切削力。 因为前倾角是基于刀具的运动方向, 所以在往复切削模式下刀具在单向刀轨中向一侧倾斜, 但是刀具在回转过程时刀具则向另一侧倾斜, 如图3.1.77 ～3.1.80所示。

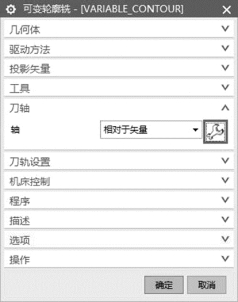

图3.1.77　设置“可变轮廓铣” 对话框

图3.1.78　设置“相对于矢量” 对话框

图3.1.79　前倾角为正值

图3.1.80　前倾角为负值

前倾角为正值时, 刀轴方向向刀具走向同侧倾斜, 如图3.1.81 和图3.1.82 所示。(www.daowen.com)

图3.1.81　前倾角设为正值

图3.1.82　前倾角为正值时的刀具状态

前倾角为负值时, 刀轴方向向刀具走向另一侧倾斜, 如图3.1.83 和图3.1.84 所示。

图3.1.83　前倾角设为负值

图3.1.84　前倾角为负值时的刀具状态

侧倾角的设置方式与前倾角的设置方式相同, 侧倾角为正值时刀具会向右倾斜; 侧倾角为负值时刀具会向左倾斜(左右是相对于刀具路径方向)。 并且侧倾角可以防止刀具切削时发生干涉, 优化刀具切削速度。 侧倾角和前倾角不同的是侧倾角是固定不变的, 并且与刀具运动方向没有关系。 侧倾角绝对值数值其实也是刀轴中心线矢量与相对矢量的夹角, 侧倾角的正负不表示大小, 而是相对于刀轴中心线矢量的左右位置改变。

任务实施

练习区分并会设置前倾角与侧倾角以及各自的正负角。

知识拓展

利用VERICUT 软件模拟演示具有一定前倾角和侧倾角的刀具运动。
