任务导入

复合加工是机械加工领域目前国际上最流行的加工工艺之一, 它是一种把几种不同的加工工艺在同一台机床上实现的先进制造技术。 其中应用最广泛、难度最大的就是车铣复合加工。 车铣复合加工中心相当于一台数控车床和一台加工中心的复合。

目前, 大多数的车铣复合加工都在车削中心上完成, 而一般的车削中心只是把数控车床的普通转塔刀架换成带动力刀具的转塔刀架, 主轴增加C 轴功能。 由于转塔刀架结构、外形尺寸的限制, 以及动力头的功率小、转速不高等原因, 故其不能安装较大的刀具, 于是这样的车削中心以车为主, 铣、钻功能只是做一些辅助加工。 另外, 动力刀架的昂贵造价, 使车削中心的成本居高不下, 国产的售价一般超过10 万, 进口产品售价超过20 万,一般用户承受不起。 经济型车铣复合加工中心大多都包含XZC 轴, 也就是在卡盘上增加了一个旋转的C 轴, 实现基本的铣削功能。

知识链接

与常规数控加工工艺相比, 车铣复合加工具有的突出优势主要表现在以下几个方面:

1) 缩短产品制造工艺链, 提高生产效率。 车铣复合加工可以实现一次装夹完成全部或者大部分加工工序, 从而大大缩短产品制造工艺链。 这样一方面减少了由于装夹改变导致的生产辅助时间, 同时也减少了工装夹具制造周期和等待时间, 能够显著提高生产效率。

2) 减少装夹次数, 提高加工精度。 装夹次数的减少避免了由于定位基准转化而导致的误差积累。 同时, 目前的车铣复合加工机床大都具有在线检测的功能, 可以实现制造过程关键数据的在位检测和精度控制, 从而提高产品的加工精度。(www.daowen.com)

3) 减少占地面积, 降低生产成本。 虽然车铣复合加工机床的单台价格比较高, 但由于制造工艺链的缩短和产品所需设备的减少, 以及工装夹具数量、车间占地面积和设备维护费用的减少, 能够有效降低总体固定资产的投资、生产运作和管理的成本。 车铣复合加工中心如图1.1.5 所示。

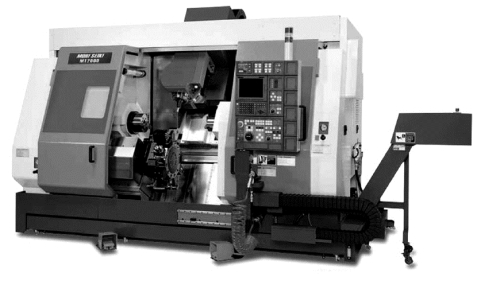

图1.1.5　车铣复合加工中心

任务实施

车铣复合加工机床的种类有哪些?

知识拓展

了解车铣复合加工机床的应用场合。
