FANUC 0C系统由控制单元、主轴和进给伺服单元以及相应的主轴电动机和进给电动机、CRT显示器、系统操作面板、机床操作面板、附加的I/O接口板、电池盒、手摇脉冲发生器等部件组成。下面对它的主要部件的基本配置进行介绍。

（1）控制单元的基本配置

FANUC 0C系统的数控单元为大板结构。基本配置有主印制电路板（PCB）、存储器板、图形显示板、可编程序机床控制器板（PMC-M）、伺服轴控制板、输入/输出接口板、子CPU板、扩展轴板、数控单元和DNC控制板。各板都插在主印制电路板上，与CPU的总线相连。图2-1是FANUC 0C系统数控单元结构图，图2-2是FANUC 0TC系统构成框图。表2-1是FANUC 0C系统的硬件构成及功能。

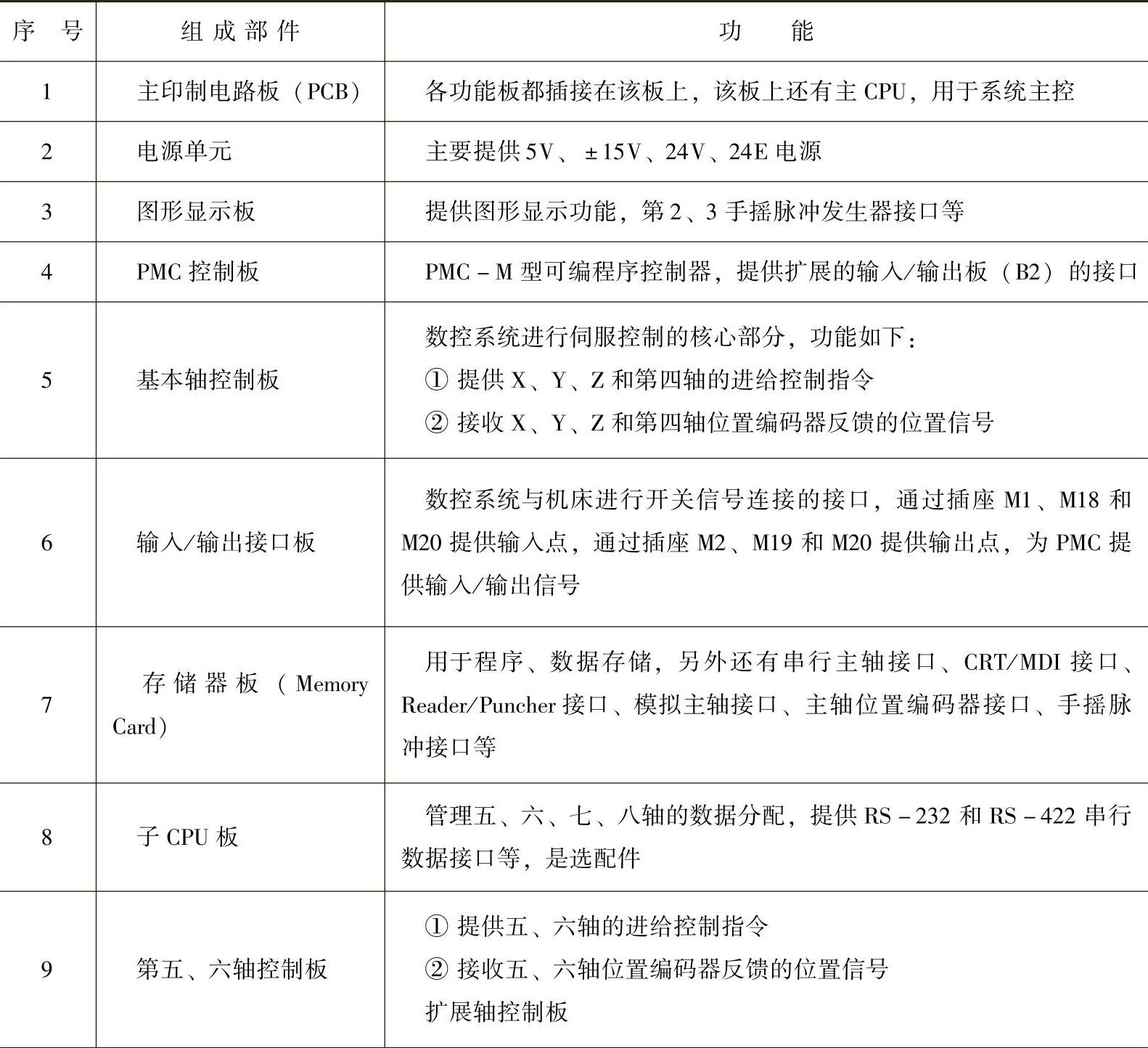

表2-1 FANUC 0C系统的硬件组成及功能

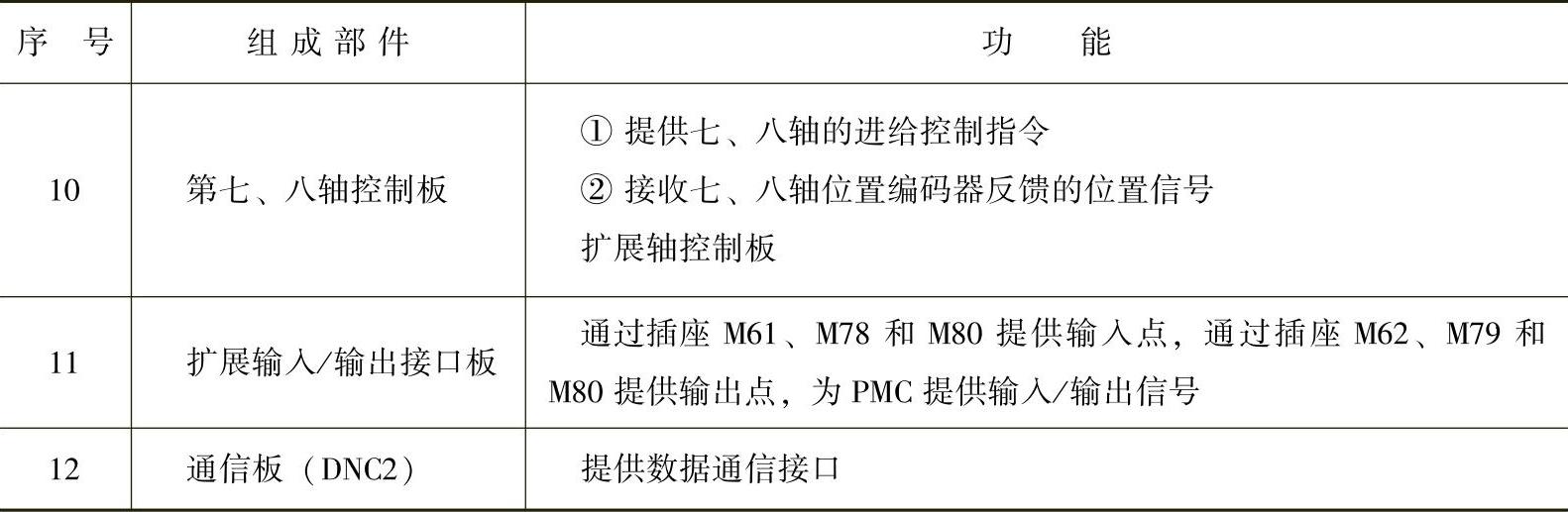

（续）

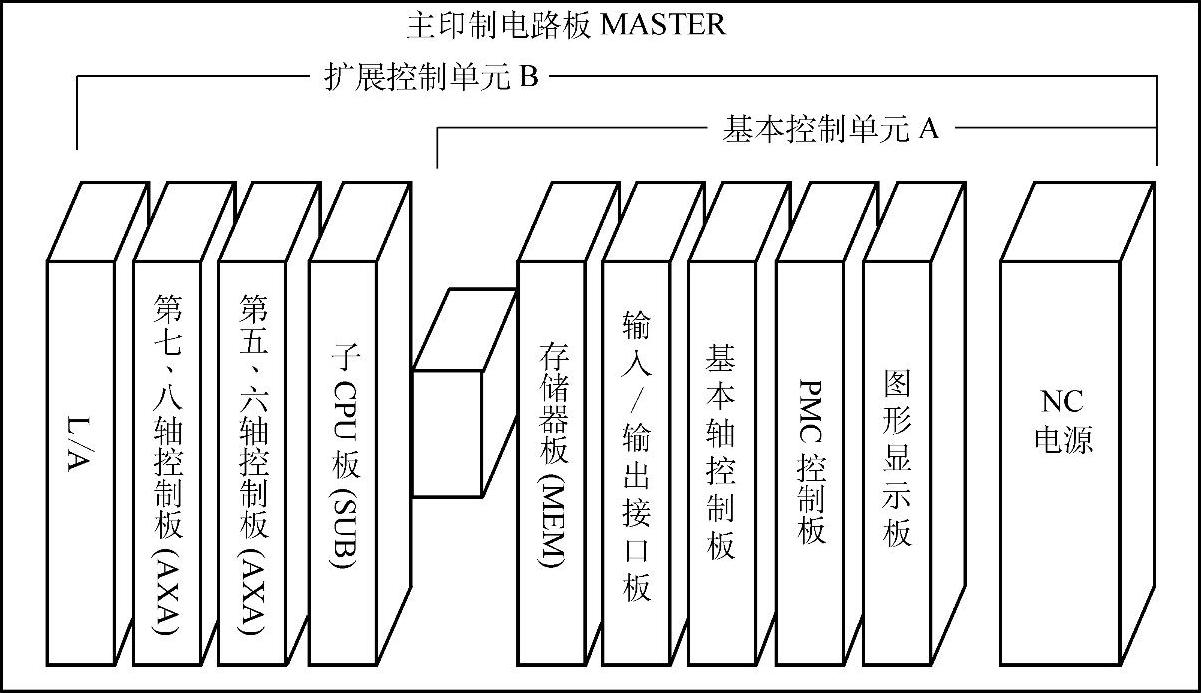

图2-1 FANUC 0C系统数控单元结构图

（2）系统电缆的连接

系统电缆正确的连接是数控机床正常工作的基本保证，图2-3是FANUC 0C系统内部电缆连接示意图，图2-4是FANUC 0C伺服系统连接示意图，供数控机床检修时参考。

（3）FANUC α系列主轴和进给伺服单元的基本配置

FANUC α系列交流伺服电动机诞生后，其主轴和进给伺服系统的结构发生了很大变化，其主要特点为：(www.daowen.com)

①主轴伺服电源和进给伺服单元由一个电源模块统一供电。由三相电源变压器副边输出的线电压为200V的电源（R、S、T）经总电源断路器BK1、主接触器MCC和扼流圈L加到电源模块上，电源模块的输出端（P、N）为主轴放大器模块和进给伺服放大器模块提供直流200V电源。

②急停开关接到电源模块的24V和ESP端子后，再由其相应的输出端接到主轴和进给伺服放大器模块，同时控制紧急停机状态。

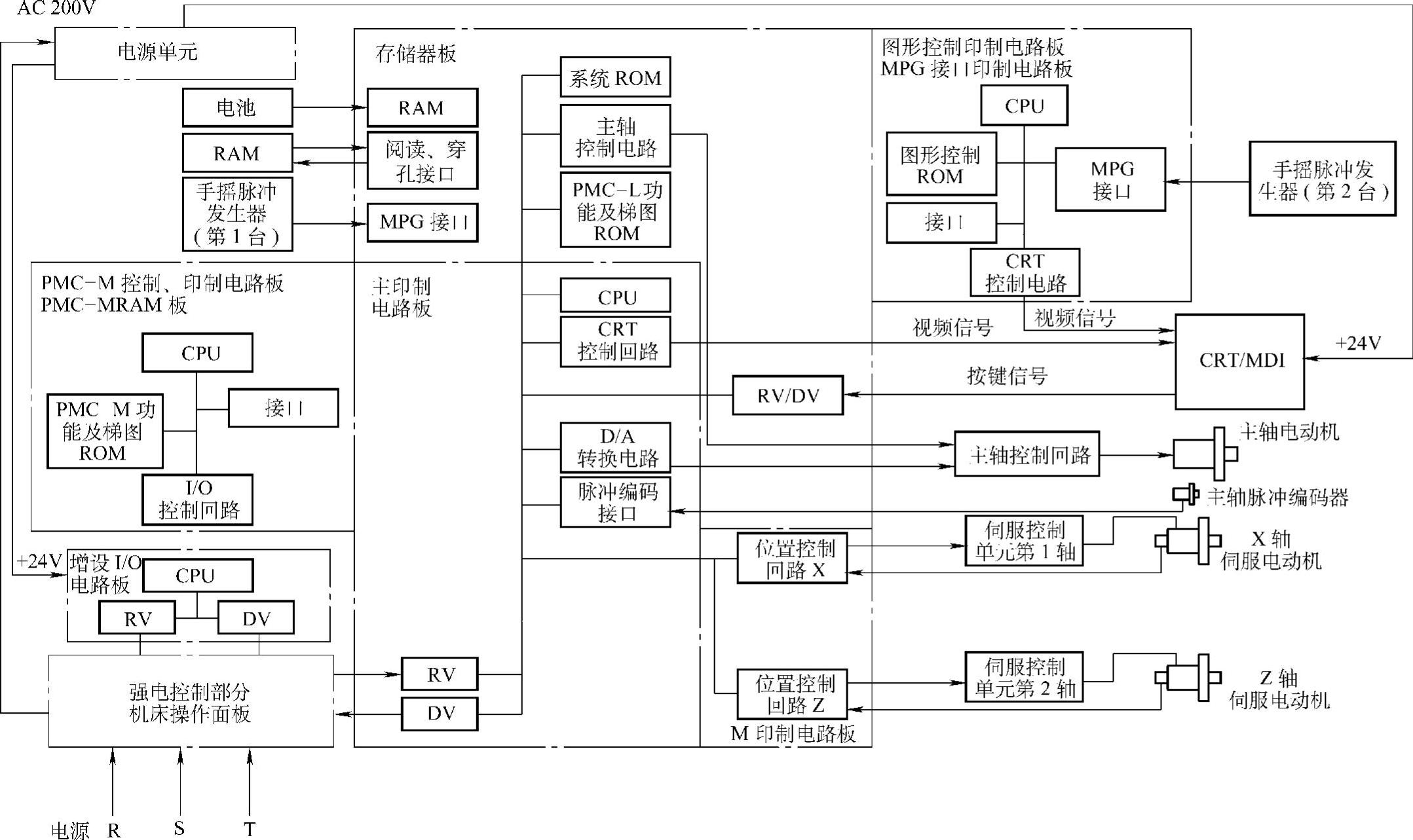

图2-2 FANUC 0TC系统构成框图

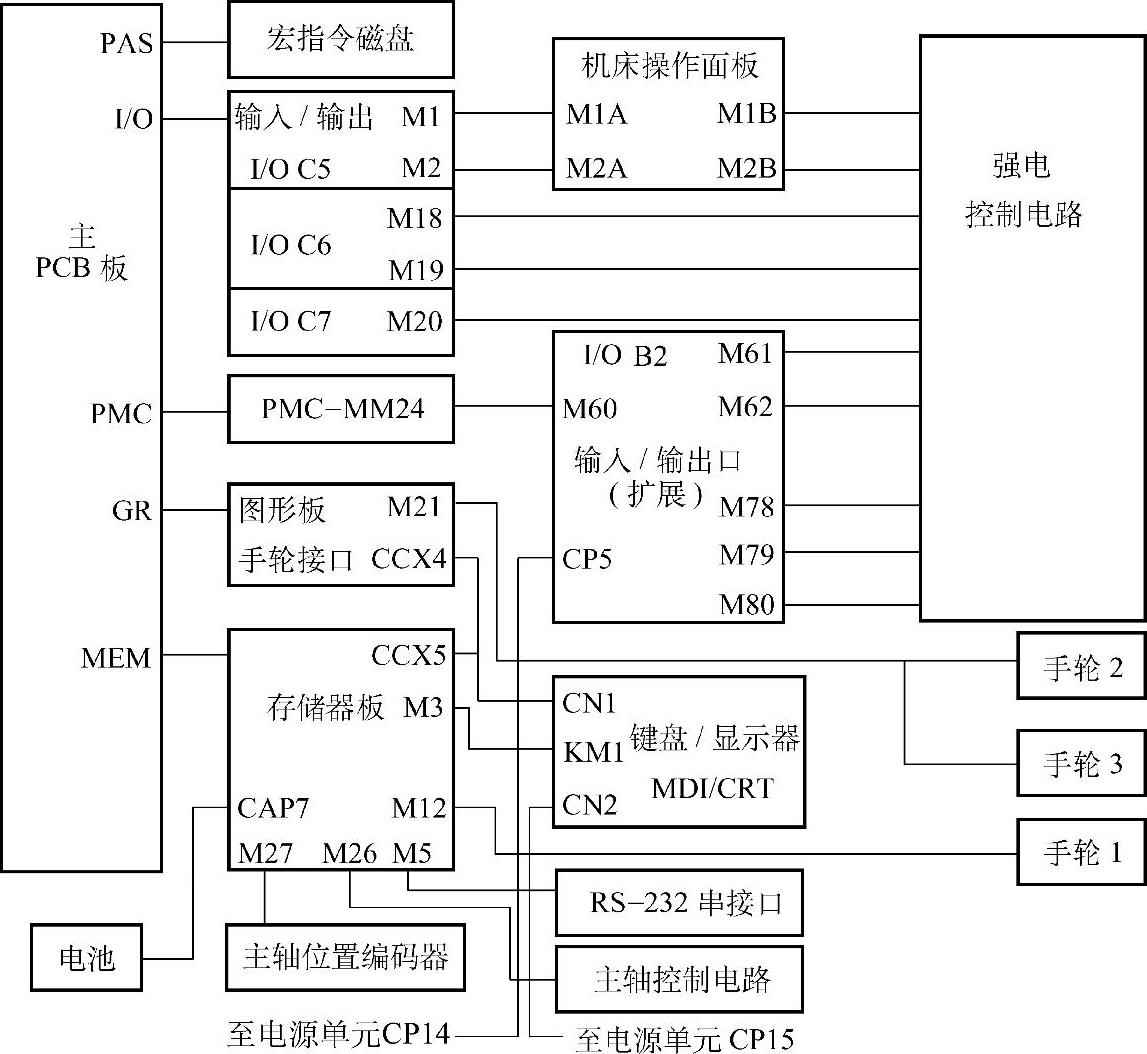

图2-3 FANUC 0C系统数控单元内部电缆连接示意图

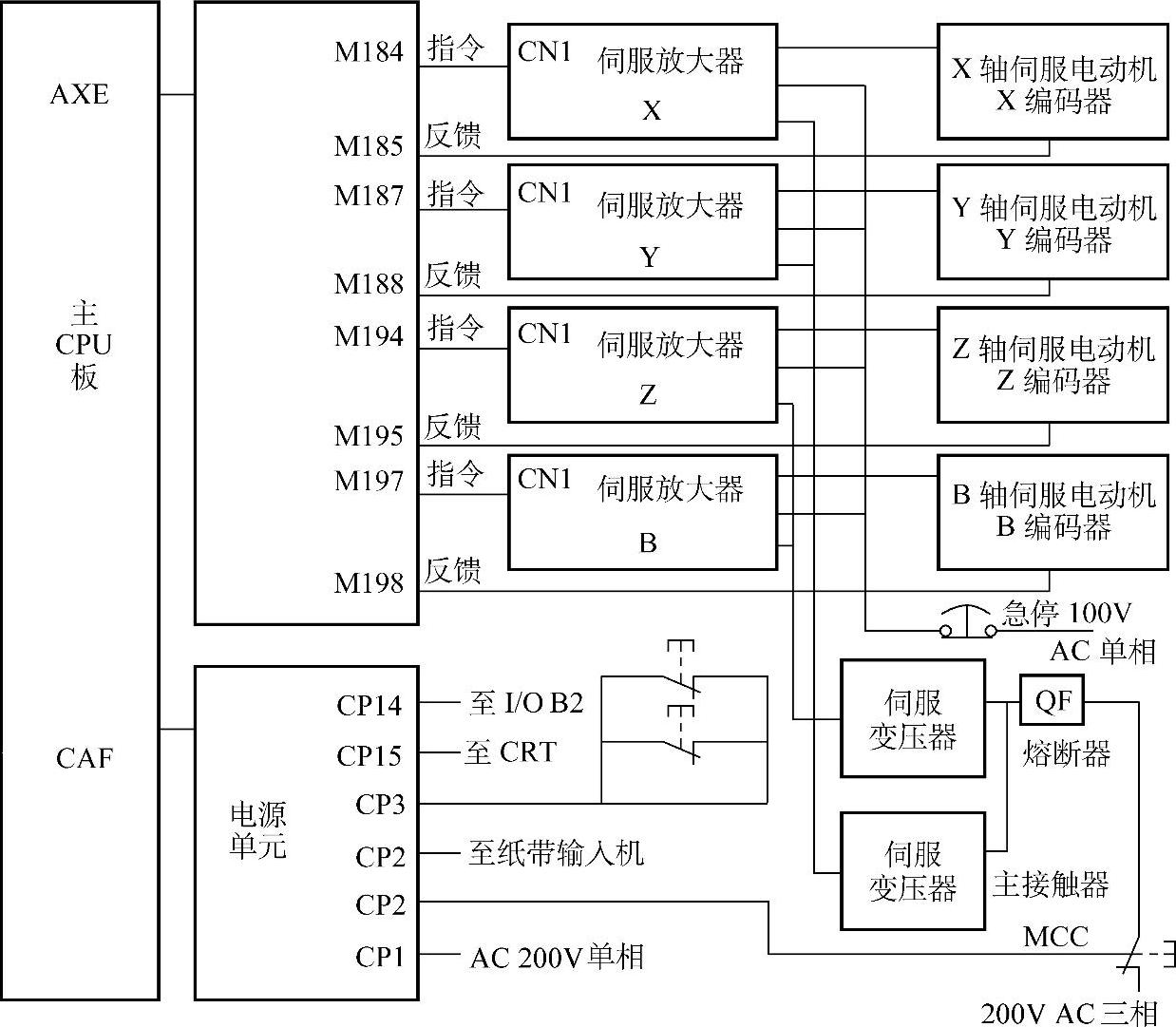

图2-4 FANUC 0C伺服系统连接示意图

③从数控系统发出的主轴控制信号和反馈信号经光缆传送到主轴伺服放大器模块。控制电源模块输入电源的主接触器MCC安装在模块外部。

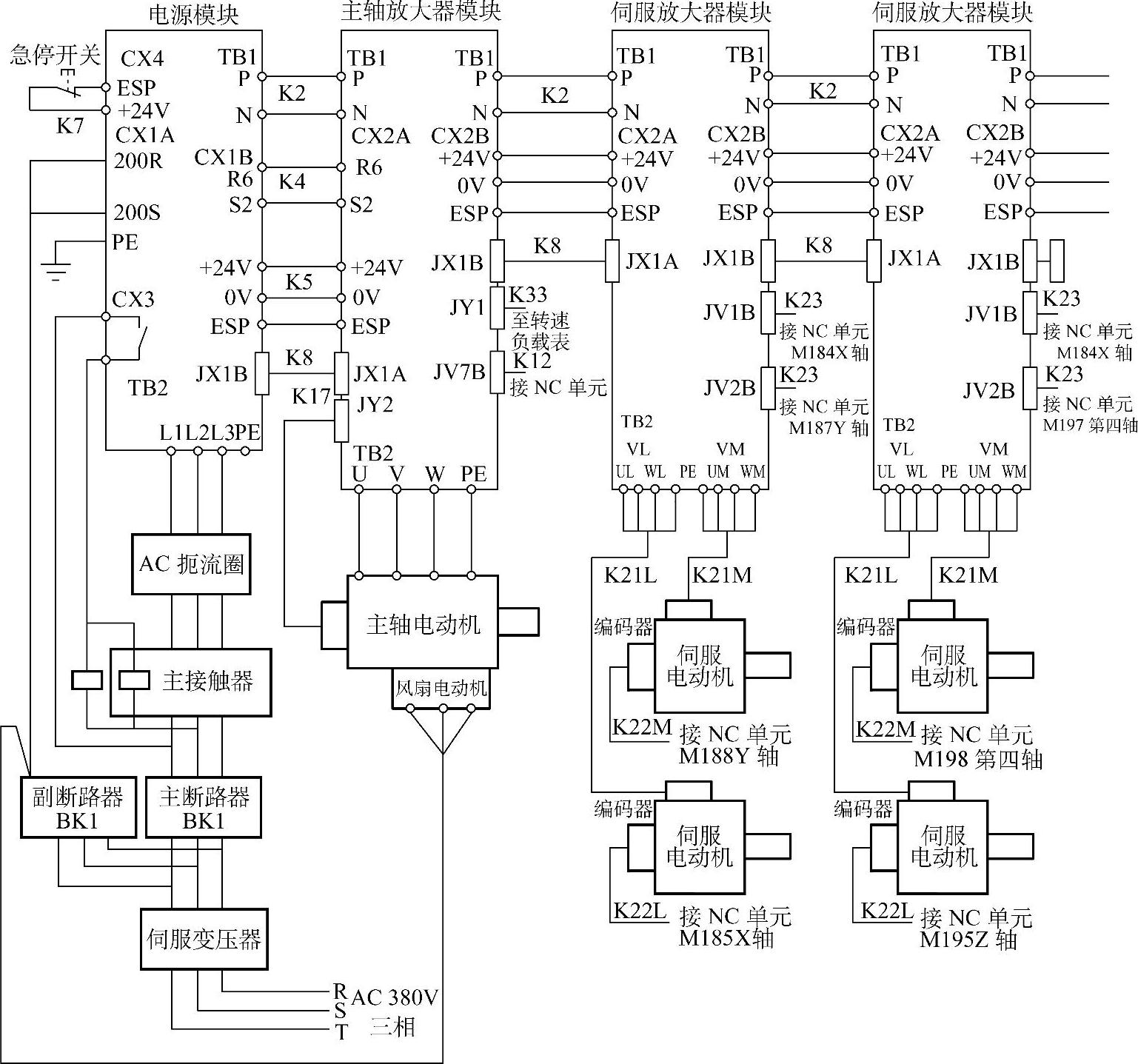

图2-5是FANUC α系列伺服电动机和主轴电动机的基本配置和连接示意图。

图2-5 FANUC α系列伺服电动机和主轴电动机的基本配置和连接方法
