1)基板传热途径
PCB的层状结构以及构成不同层的材料热导率的不同,导致垂直流入基板的热量会会沿热导率高的金属层横向传递,从而引起PCB导热的各向异性(见图7-16)。
图7-16 PCB中热量传播路径
2)基板法向热阻及等效导热系数

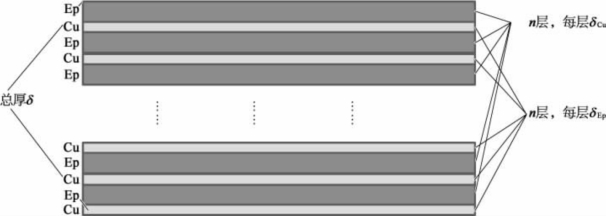

如图7-17所示,设一厚为δ的PCB,由n层铜层、n层环氧树脂构成,每个铜层的厚度为δCu,每个环氧树脂层的厚度为δEp,铜和环氧树脂的热导率分别为λCu和λEp,截面的面积为A。假设截面A法向方向上的热传导是一维的,那么PCB总热阻相当于各热阻的串联,则法向方向的总热阻Rn可表示为:
式中 λn——PCB法向热导率,可以表示为:
图7-17 PCB法向导热模型
3)基板平面热阻及等效热导率

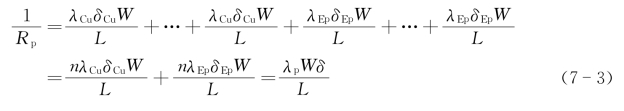

同样,假设热量在平行于铜层和环氧树脂层的分界面上的传递是一维的,可求得PCB平面的等效热阻。如图7-17所示,PCB的长度为L,宽度为W,则PCB平面热阻等效于各层平面热阻的并联热阻。(www.daowen.com)
因此,
式中 λp——PCB平面热导率,可以表示为:
4)带有热通孔的基板热阻模型
根据图7-6可知,带有热通孔基本的结构模型。假设基板法向热传导为一维热传导,则带有热通孔基板的总热阻相当于基板和热通孔热阻并联。
单个热通孔热阻可表示为:
PCB不含热通孔部分的热阻可表示为:
带有热通孔的PCB总热阻可表示为:
