金属内层印刷电路基板的应用与发展

时间:2023-06-30 理论教育 版权反馈
【摘要】:金属芯印刷电路基板是在原有的PCB基础上,将热导率较高的金属压合到PCB上,形成金属层、绝缘层和线路层三明治结构。在金属铝表面通过阳极氧化、微弧氧化等方式生长氧化铝膜作为绝缘层,然后通过丝网印刷或溅射制作电路层制备MCPCB。为了提高大功率多芯片LED模块的散热性能,Juntunen等人采用铜通孔来制备属芯印刷电路板,此电路板相比于相同布局的氧化铝模块,热阻降低了55%,有较好的散热性能。

金属内层印刷电路基板的应用与发展

金属芯印刷电路基板(Metal Core Printed Circuit Board,MCPCB)是在原有的PCB基础上,将热导率较高的金属(如铝、铜等)压合到PCB上,形成金属层、绝缘层和线路层三明治结构(见图7-5)。根据使用金属基材的不同,MCPCB分为铜基MCPCB、铝基MCPCB和铁基MCPCB,而LED散热中使用得较多的是铝基MCPCB。

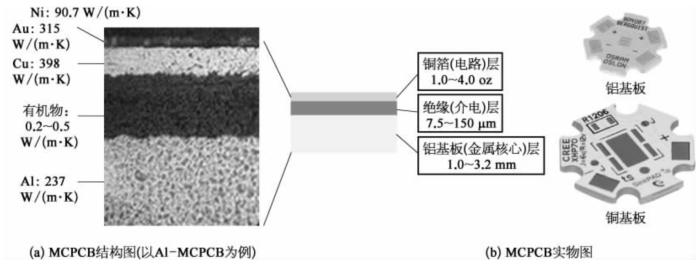

图7-5 MCPCB结构示意图及实物图

线路层相当于普通PCB的覆铜层,铜箔背面经过化学氧化处理以便和绝缘层结合,表面镀金或镍,目的是增加抗氧化性及抗剥强度。线路铜箔厚度一般在1~4 oz。绝缘层是一层有机绝缘材料,起绝缘层作用,厚度为75~150μm。绝缘层太厚会影响热量的散发,若太薄易引起金属芯与组件引线短路。绝缘层放在经过阳极氧化、绝缘处理过的铝板上,经层压用表面的铜层牢固结合在一起。基层是一层金属基板,可以是Al、Cu、Fe,厚度为1.0~3.2 mm。其散热效果与金属层厚度及绝缘介质的导热性有关。

MCPCB优点是成本低,可实现大尺寸、大规模生产,适用于表面贴装技术(SMT)封装工艺,并在封装时实现了热电分离,在目前大功率LED封装中居于主导地位。但也存在一些明显不足:由于中间绝缘层为含无机填充物的环氧树脂,热导率较低[0.2 W/(m·K)],限制了整个基板的导热能力;热膨胀系数(CTE)不匹配,Al或Cu与大部分LED衬底材料的CTE都不匹配,固晶界面应力大,容易产生裂缝、脱层问题;使用温度较低,由于有机绝缘层耐热性较差,限制了MCPCB使用温度。(www.daowen.com)

如何提高中间绝缘层的热导率和耐热性成为MCPCB基板的研究重点。目前的技术途径主要包括[96]

①用高导热绝缘材料代替有机绝缘材料,制备绝缘层。美国Thermastrate公司使用高温陶瓷作为MCPCB的绝缘层。新型MCPCB热导率提高到200 W/(m·K),并能承受较高的使用温度(200℃)。中国台湾科技公司采用类钻碳材料DLC[Diamond Like Carbon,热导率为475 W/(m·K)]取代绝缘层,应用于MCPCB的制作,制得的MCPCB的热导率也提高不少。在金属铝表面通过阳极氧化、微弧氧化等方式生长氧化铝膜作为绝缘层,然后通过丝网印刷或溅射制作电路层制备MCPCB。采用该技术的最大特点是金属铝与氧化铝结合力强,热导率可达10~20 W/(m·K),耐热性好;但工艺复杂,成本高。

②通过特殊的技术,对局部绝缘层进行处理,使芯片直接焊接在金属基板上,或通过高导热结构实现芯片和金属基板的连接。通过局部去除MCPCB中的绝缘层,LED芯片直接固晶在镀银铝基板上(通过引线与外周的焊盘电互连),如图7-6所示。一方面基板导热能力大大提高,同时由于镜面铝基板反射率高(达到98%),可以大幅度提高LED出光效率,但存在耐击穿电压低等安规问题。Wang等人研究出Super MCPCB,其集成的金属柱位于LED器件正下方,能有效地散热,热阻降低明显,导热性能更好。为了提高大功率多芯片LED模块的散热性能,Juntunen等人采用铜通孔来制备属芯印刷电路板,此电路板相比于相同布局的氧化铝模块,热阻降低了55%,有较好的散热性能。

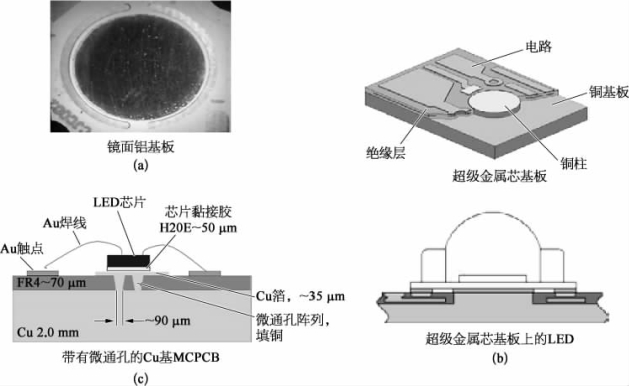

图7-6 绝缘层特殊处理的MCPCB
