LED芯片封装的热量形成原因解析

1)非辐射复合

外延层中的缺陷限制了LED的内量子效率。从LED的工作原理可知,发光二极管是靠电子与空穴的辐射复合发光。但电子与空穴还存在另外一种复合机制——非辐射复合(见图3-15)。当电子与空穴发生非辐射复合时,多余的能量以声子(晶格振动)的形式传递给附近的原子,增加了原子的动能。从宏观上讲,使得LED温度升高。

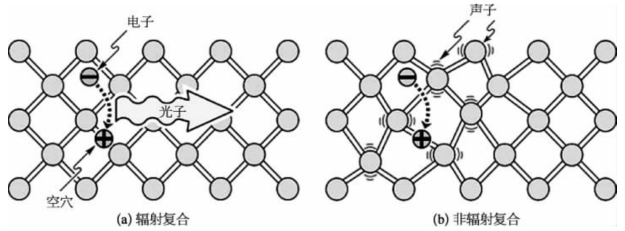

图3-15 电子和空穴的辐射复合和非辐射复合示意图

非辐射复合与外延层中的缺陷有关。当外延层中存在缺陷时,在缺陷处会形成复合中心,在该复合中心处更容易发生非辐射复合。缺陷密度越高,这种复合中心也越多,则会有更多的复合载流子发生非辐射复合。因此,在缺陷集中区域,发光强度较弱。

非辐射复合一般包括以下几种类型:

(1)多声子跃迁

晶体中的电子与空穴复合时,可以激发多个声子,从而释放出其能量,由于发光半导体通常在1 eV以上,而一个声子的能量通常为0.06 eV,因此电子-空穴复合可以通过杂质、缺陷产生多声子跃迁。多声子跃迁是一个概率很低的多级过程。

(2)俄歇复合

电子-空穴复合时,把多余的能量传输给第三个载流子,使其在导带或价带内部激发,第三个载流子在能带的连续态中的多声子跃迁,并耗散其多余的能量,回至其初始的状态,这种复合过程称为俄歇复合(Auger Recombination)。

(3)表面复合或界面态复合

晶体表面的晶格中断,产生悬链,能够产生高浓度深的和浅的能级,它们可以充当复合中心。表面复合时通过表面连续的跃迁进行。

以上因素可归结为LED晶片内量子效率不高产生的热量。随着生产工艺和控制手段的提高,目前LED晶片的内量子效率可达90%以上。

2)材料对光线的吸收产生热量(www.daowen.com)

芯片PN结处发出的光子在通过芯片表面的时候,由于芯片的折射率远大于空气和封装用的硅胶,存在全反射的现象,导致到达表面的光子被反射回芯片内部,最终转换成了热量。

②制作白光单元的时候,由于荧光粉存在激发效率,也存在部分激发能量转换为热量。

③不合理的光学设计也会导致产品出光效率低下,未出射的光能转化为热能。

以上因素都可以归结为光取出效率较低产生的热量。目前,光取出效率为30%~40%,因此仍有很大的改进空间。

3)焦耳热

电子在二极体内部的路途中,都会因电阻的存在而消耗功率。所消耗的功率符合电子学的基本定律:

式中 RN——N区体电阻;

VTH——PN结的开启电压;

RP——P区体电阻。

本质上,LED依然是一只半导体二极体。因此,LED在正向工作时,它的工作过程符合上面的叙述。所消耗的电功率可按式(3-21)计算。这些消耗的电功率转化为热量放出:

式中 t——通电时间。

由此可见,LED芯片及封装过程中都会有焦耳热产生。
