如何计算扩散热阻?

时间:2023-06-30 理论教育 版权反馈
【摘要】:半径为r1的热源发出的热量Φ通过半径为r2、厚度为t、传热系数为k的平板散热器,传递到温度为t∝、表面传热系数为h的周围环境中。无量纲扩散热阻可表示为:若式用平均温度来表示总热阻,那么无量纲扩散热阻可表示为:式中ε——无量纲热源半径,;τ——无量纲平板厚度,;λ=;Bi——等效比奥数,;,有时k可用散热器的有效传热系数来代替,有时h=hconv+hr为散热器的有效传热系数。

如何计算扩散热阻?

当热源面积远小于散热模组底板面积时,需增加考虑一个由于接触面积不相等所导致的扩散热阻。

考虑一轴对称的圆形LED光源紧贴在一圆形平板散热器上(见图2-3)。半径为r1的热源发出的热量Φ通过半径为r2、厚度为t、传热系数为k的平板散热器,传递到温度为t、表面传热系数为h的周围环境中。平板散热器其他表面均为绝热的。热源温度并不均匀,最高温度应该在中心处,周围热量向散热板扩散,温度较低。如果最高温度为tmax,热源与环境之间的热阻可定义为:

图2-3 圆形热源和散热器热扩散模型

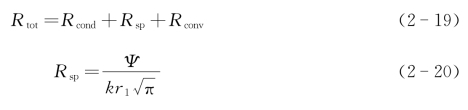

Seri Lee等得到了tmax和Rtot的表达式,其结果是一个无穷级数的形式。随后他们提出了扩散热阻的概念,Rtot可以用一个简单的近似表达来表示。总热阻Rtot是散热器的一维导热热阻、散热器的扩散热阻和对流传热热阻之和[12]

式中 Rcond——热传导热阻;

Rsp——扩散热阻;

Rconv——热对流热阻;

Ψ——无量纲扩散热阻。(www.daowen.com)

无量纲扩散热阻可表示为:

若式(2-21)用平均温度来表示总热阻,那么无量纲扩散热阻可表示为:

式中 ε——无量纲热源半径(或称热源集中度),

τ——无量纲平板厚度(或称深宽比),

λ=

Bi——等效比奥数,

,有时k可用散热器的有效传热系数来代替,有时h=hconv+hr为散热器的有效传热系数。

如果热源和散热器为方形,可以用等效半径来近似计算。

热源的等效半径为:;散热器等效半径为:
