操作员终端用内置的软件FactoryTalk View ME Station去组态启动选项、装载和运行应用项目、访问Windows桌面，并执行其他的相关操作。

如果位于Windows桌面，双击FactoryTalk View ME Station的图标，如图7-156所示，即可进入操作员终端的操作过程。

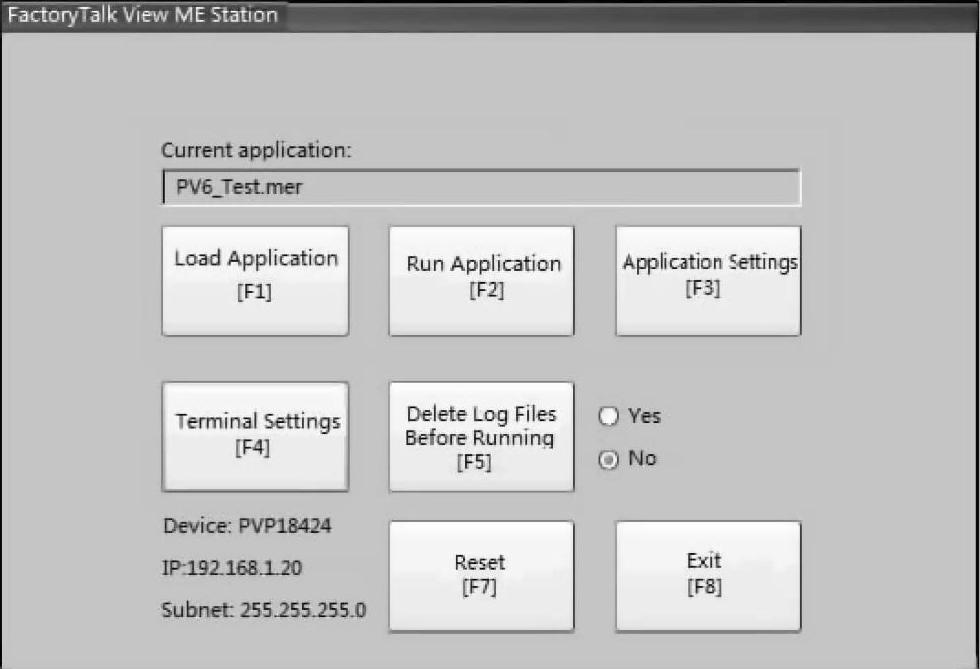

双击启动图标后，进入操作终端组态页面（与启动选项组态有关），如果应用项目正在运行中，按下特定的Goto Configuration Mode键，也可进入操作员终端组态页面，如图7-157所示。

图7-156 启动图标

说明：

●Current application：操作员终端当前正在运行的应用项目。

●Load Application：打开对话框，选择另外的应用项目，装载后出现在当前应用项目中。

●Run Application：运行当前的应用项目。

●Application Settings：打开应用项目菜单，设定应用项目访问路径，如为当前应用项目定义的设备shortcut。设备shortcut不能编辑。

●Terminal Settings：打开选项的菜单，含有关PanelView Plus 6设备终端的设定。

●Delete Log Files Before Running：在Yes和No之间选择，决定在应用项目运行之前是否要删除所有的数据记录文件、报警历史和报警状态文件。

图7-157 操作员终端组态页面

图7-158 操作员终端设置

●Reset：复位操作员终端，重新启动取决于启动组态选项的HMI应用、组态模式或桌面。

●Exit：退出操作员终端组态模式，如果桌面允许访问，即可访问桌面。

●左下角显示操作员终端的名称、操作员终端IP地址和子网掩码。

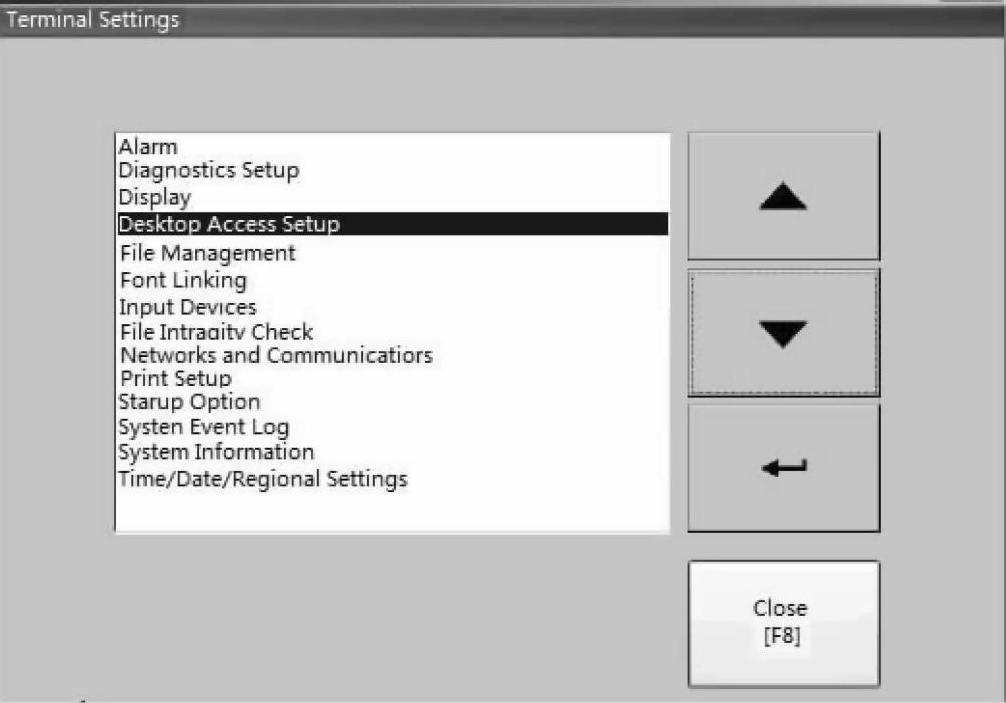

按下Terminal Settings键，进入操作员终端设置，如图7-158所示。

说明：

●Alarm：指定当最新的报警被操作员确认时，怎样关闭报警显示，默认为报警显示关闭。

●Diagnostics Setup：将来自远程记录说明的诊断信息转给计算机运行诊断。(www.daowen.com)

●Display：设置背景光的强度，显示700～1500的温度、组态屏保和使能触摸屏光标。

●Desktop Access Setup：指定桌面访问需不需要口令，可以设置或重设口令。

●File Management：复制应用项目文件和字库文件到操作员终端、SD闪存卡或USB闪存设备。也可以从操作员终端、SD闪存卡或USB闪存设备删除应用项目文件。从操作员终端删除应用项目文件将产生记录文件。

●Font Linking：连接字库文件，将基本字库装载在操作员终端上。

●Input Devices：为键盘、触摸或附属键盘和鼠标组态，包括触摸屏校准，也可以为字符串输入在弹出字符输入或弹出键盘之间选择。

●File Integrity Check：由记录详述到文件完整检查记录，检查.mer文件和运行文件的完整。任何时候都可以查看和清除这些记录。

●Networks and Communications：为应用项目文件组态以太网或其它通信设置。

●Print Setup：组态应用项目产生的打印屏幕、报警信息和诊断信息的设置。

●Startup Options：指定操作员终端在启动时怎样发动桌面、组态模式或运行应用项目。

●System Event Log：由操作员终端显示系统事件记录，并可从记录中清除事件。

●System Information：显示操作员终端的电源、温度、电池和内存详情，也显示Facto-ryTalk View ME软件的固件号，以及技术支持信息。

●Time/Date/Regional Settings：设置操作员终端和应用项目的日期时间和表达形式。下面将对组态页面进行详细的介绍，在某些组态页面，会出现操作按键，其含义如下：

●：朝上滚动选择条目。

●：朝下滚动选择条目。

●：回车键，单击此键则进入选中条目。

●：关闭当前并返回前一个对话框。在组态模式对话框下按下此键，如果设为允许，将访问桌面。

●：接受更改并保存，返回前一个对话框。

●：放弃更改，不保存，并返回前一个对话框。

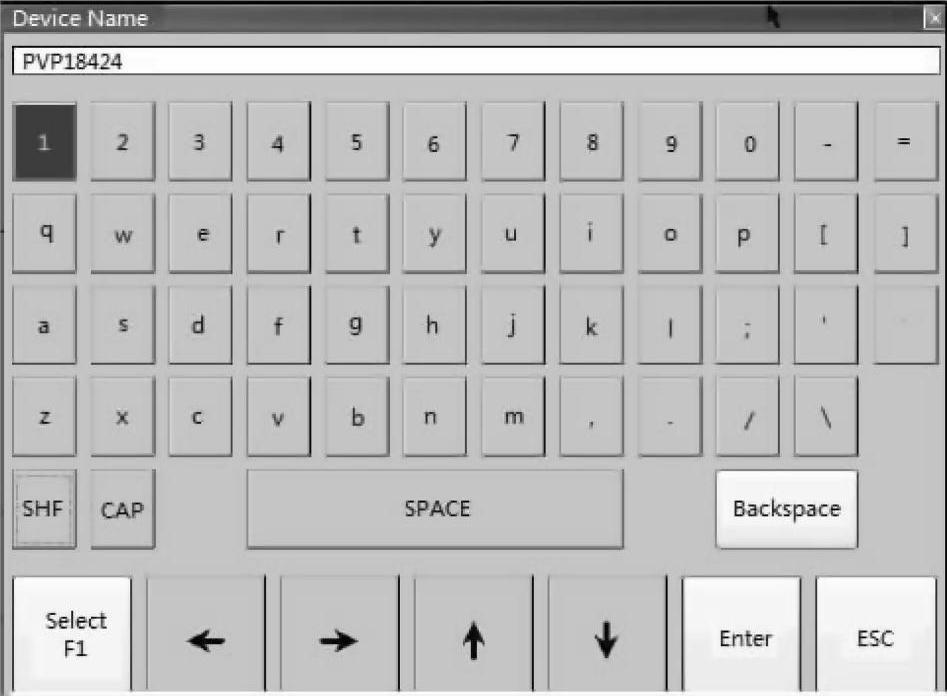

在某些组态页面需要键入相关的信息，任何信息的键入，都将弹出操作员终端的内置输入键盘，这个内置输入键盘非常接近于标准键盘，具有一般常用的字符、数字和符号，如图7-159所示。

图7-159 操作员终端的内置输入键盘
