组合应用项目操作员界面操作技巧

下面,在一个命名为Main的主菜单画面,组态用于操作的菜单画面。

有些特殊用途的按钮,完成特定的操作,也是系统操作中不可或缺的,必须添加。

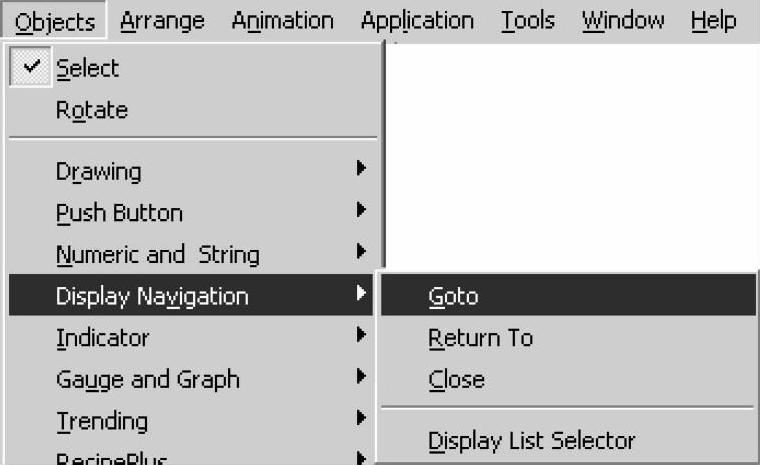

图7-104 选择操作员画面切换按钮

1.操作员画面切换按钮

选择一个操作员画面切换按钮,如图7-104所示。

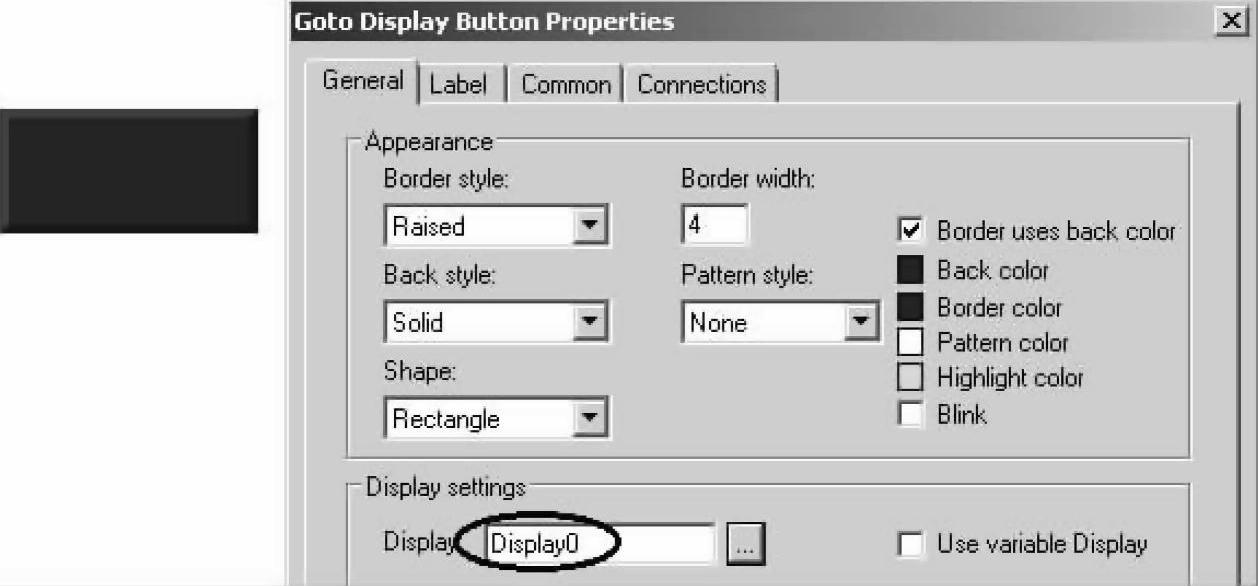

选择Goto按钮,拉拽到画面展开,是Goto按钮的常规页面,如图7-105所示。

说明:

●Appearance:组态按钮的表现形式。

●Display settings:显示操作员画面设定。单击978-7-111-46407-5-Chapter07-157.jpg,选择已存在的一个操作员画面,如Display0,则当按钮被操作时,将切换到该指定的操作员画面。

单击Label,进入描述页面,如图7-106所示。

Caption的描述,为按钮操作提供了操作信息。有关字型、大小、位置等设定不再赘述。

操作操作员画面切换按钮时,将从当前操作员画面转向按钮中定义的操作员画面,这个按钮在应用项目中使用最多,而且是必须的。

2.操作员终端组态按钮

在操作员终端,常常需要对操作员终端进行组态,一个组态按钮专用来进入组态操作,

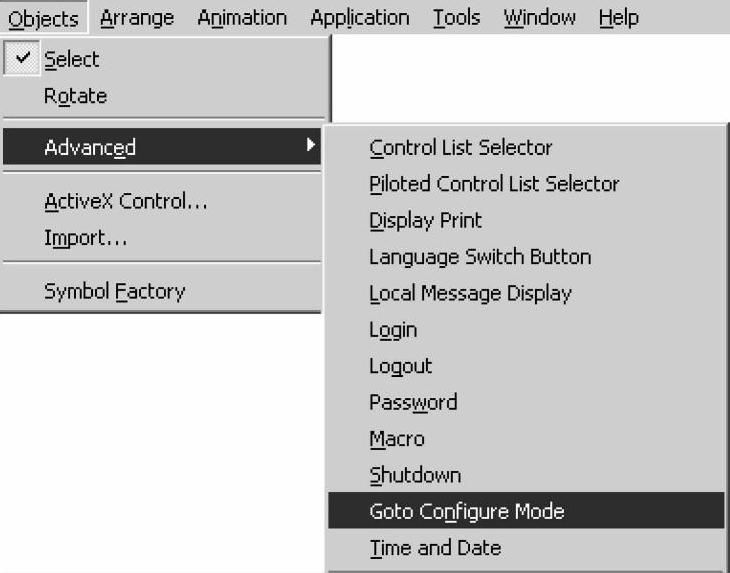

打开Objects菜单,选择Advanced,在弹出的菜单中找到组态按钮Go To Configure Mode,如图7-107所示。


图7-105 常规组态页面


图7-106 描述页面


图7-107 创建组态按钮

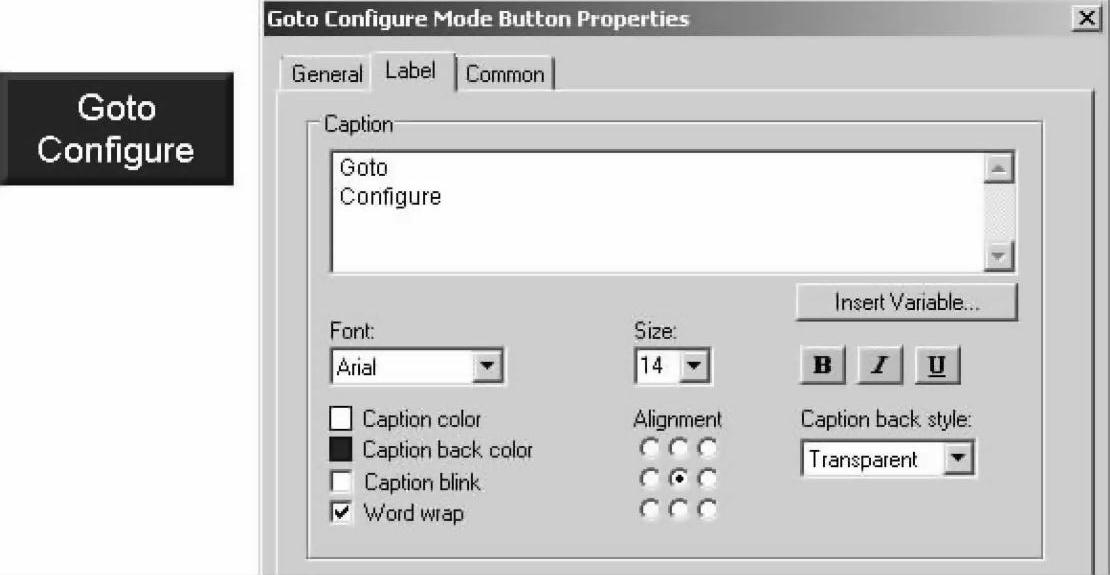

选择Goto Configure Mode按钮,拉拽到画面展开,是Goto Configure Mode按钮的Label页面,如图7-108所示。


图7-108 组态按钮Label页面

在操作员终端操作组态按钮,便可进入操作员终端的组态,这也是一个完整的应用项目中不可缺少的一个功能,可帮助操作员或维修人员完成一些必要的组态或检查操作员终端的工作状况。

3.应用项目关闭按钮

当需要关闭当前正在运行的应用项目,退回到Windows桌面时,使用应用项目关闭按钮。打开Objects菜单,选择Advanced,在弹出的菜单中找到应用项目关闭按钮Shut-down,如图7-109所示。

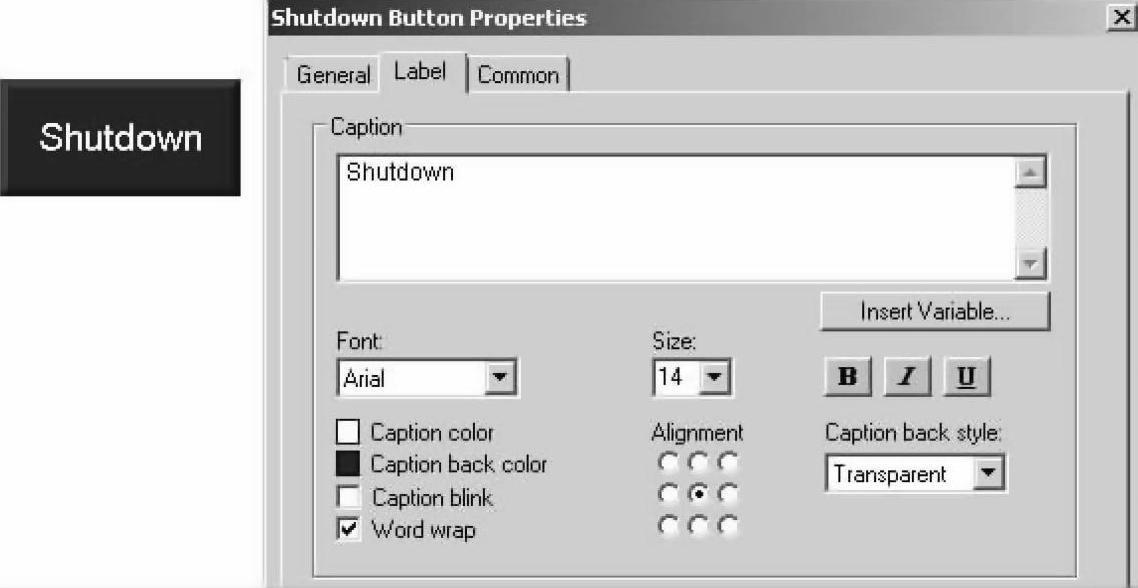

选择Shutdown按钮,拉拽到画面展开,是Shutdown按钮的Label页面,如图7-110所示。

操作该按钮,将从应用项目的运行退出,回到Windows桌面。

4.日期和时间显示板

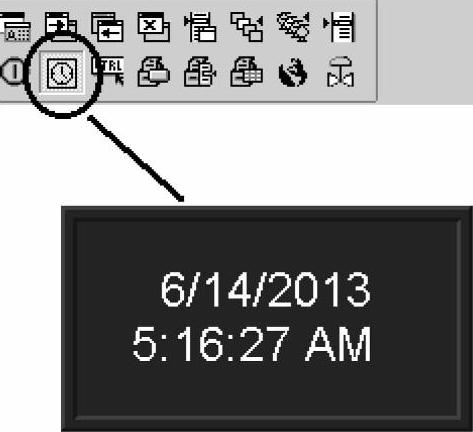

此外,还可以为应用项目选择系统日期时间的显示板。在快捷栏选择日期时间显示板,拉拽到画面展开,如图7-111所示。


图7-109 创建关闭按钮


图7-110 应用项目关闭按钮Label页面

这个系统日期时间显示板可以放置在任何操作员画面。(www.daowen.com)

主菜单操作员画面组合完成后,可进行测试,如图7-112所示。


图7-111 日期时间显示板

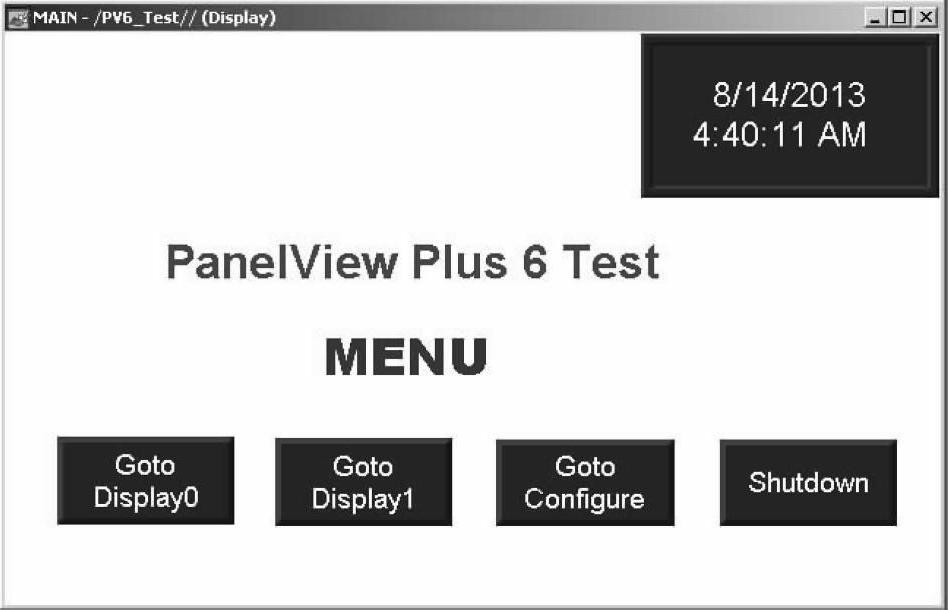

图7-112 主菜单画面MAIN

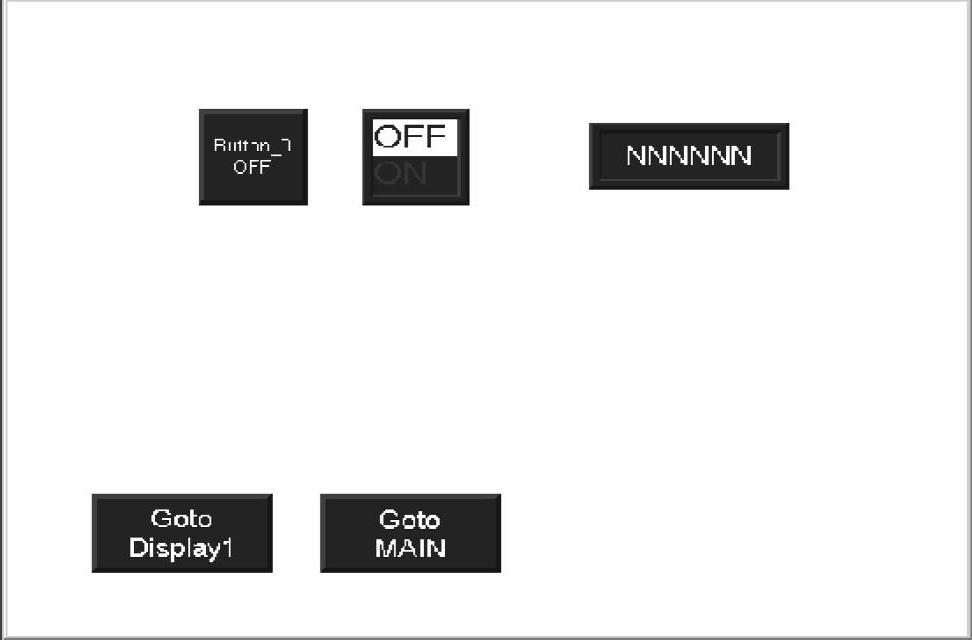

进入测试后,单击Goto Display0的按钮,切换到名为Display0的操作员画面,如图7-113所示。


图7-113 操作画面之一Display0

在这个操作员画面上,单击Go-to Display1的按钮,切换到名为Dis-play1的操作员画面,如图7-114所示。

测试完成,操作员画面之间可以正常切换。

5.创建应用项目运行文件和应用项目测试

尽管在以上的开发过程中,我们利用单页的测试功能,令操作员画面运行,检查了运行和操作,但并不是一个完整的应用项目测试,至今为止,还停留在应用项目开发中。下面要讨论的是:如何转换为运行文件,并进行一个应用项目运行的完整测试。

首先,要将开发应用项目文件转换为运行文件。

打开Application菜单,选择Create Runtime Application,如图7-115所示。


图7-114 操作画面之一Display1

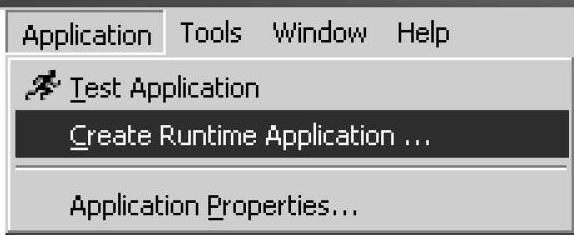

图7-115 创建运行应用项目

单击978-7-111-46407-5-Chapter07-169.jpg,进入创建应用项目运行文件的操作页面,如图7-116所示。

说明:

●定义文件名称,选择存储的文件类型,后缀为.mer的文件是运行文件。

●选择运行软件的版本,应该与将要下载的操作员终端固件版本号一致。

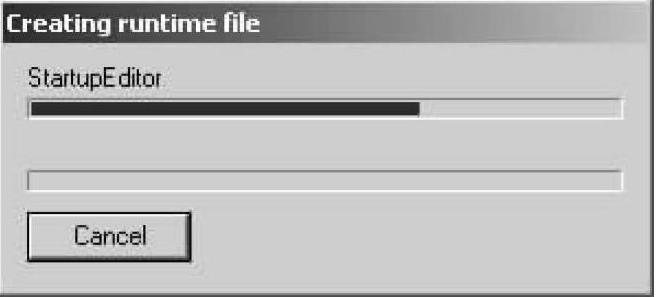

单击978-7-111-46407-5-Chapter07-170.jpg,完成创建。请注意,保存的文件后缀为.mer,这是运行文件的后缀。

特别要提请注意的是,在ME开发软件上的开发应用项目作了任何改动,一定要重新生成新的运行文件覆盖原运行文件,再下载到操作员终端。

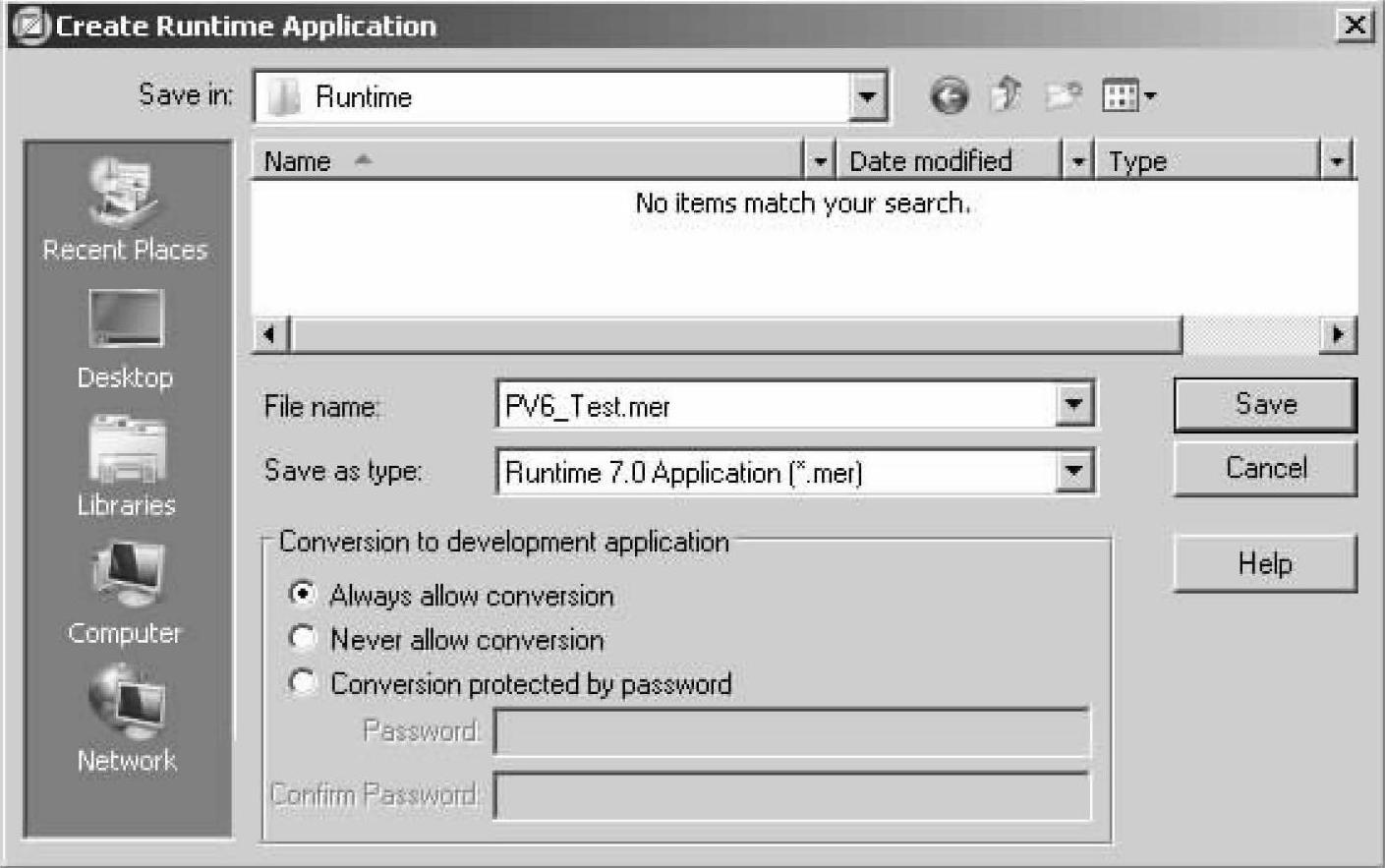

图7-116 创建应用项目运行文件的操作页面

在应用项目运行文件生成后,可以进行整个应用项目的测试了。

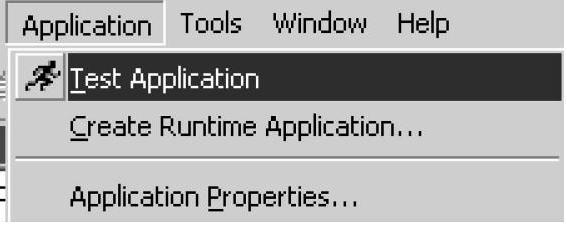

在ME开发软件中,打开Application菜单,选择Test Application,如图7-117所示。

单击978-7-111-46407-5-Chapter07-172.jpg,进入应用项目测试,如图7-118所示。


图7-117 测试应用项目


图7-118 测试进入过程

这是对整个项目的测试,与在PanelView Plus终端的操作一样。在FactoryTalk View Stu-dio开发软件中启动运行程序,可以对编辑的画面操作进行完整的在线测试,是应用项目开发过程中不可缺少的一个环节。

进入测试,首先进入的是启动设置的初始画面,即主菜单画面,通过这个主菜单画面,可以在不同的操作员画面之间切换,测试所有的操作员画面,进行应用项目显示画面的调试。

如果在线测试不能正常进行,则需要检查操作员终端的组态,特别是应用项目的设置。
