在操作员终端进行操作的画面，都要在应用项目中开发和设定，是应用项目最基本的组成部分，下面以简单的实例说明操作员画面的构成和组态，并与控制器中编写的梯级逻辑的数据标签关联。

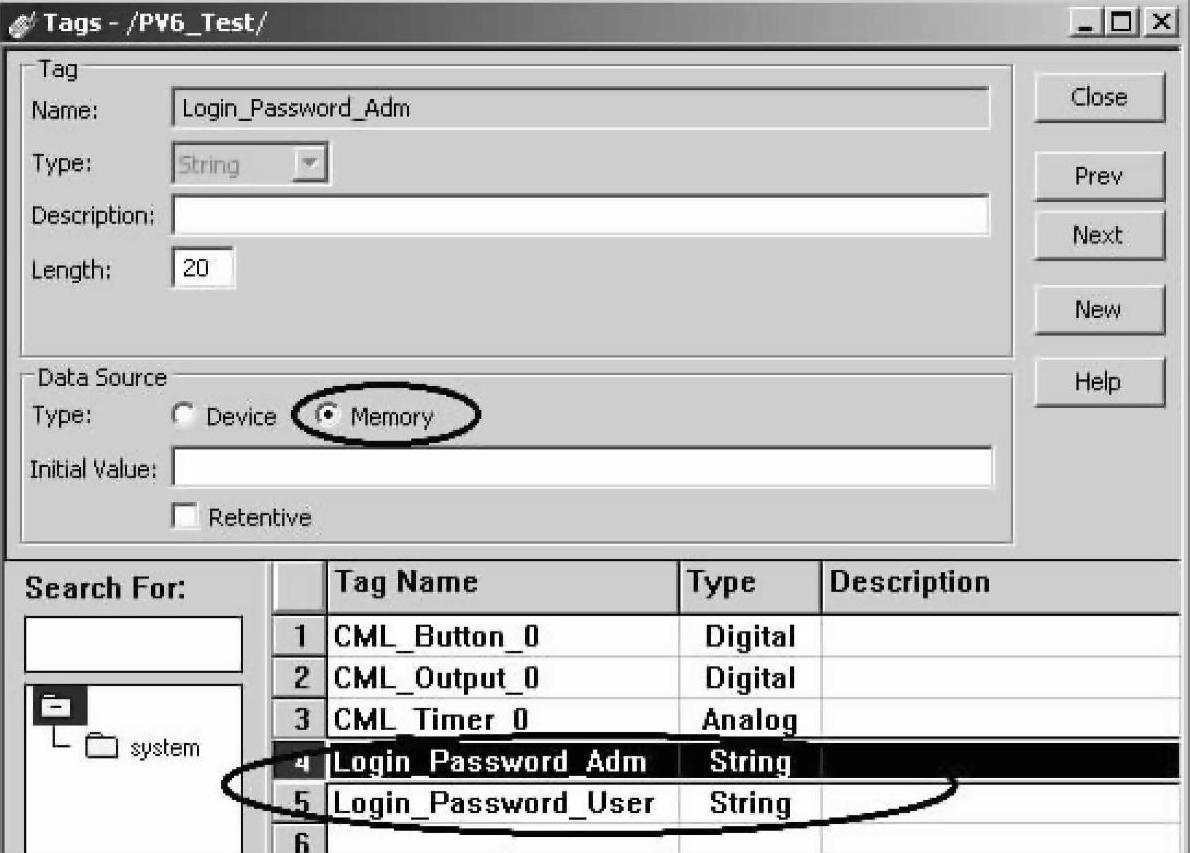

图7-16 内存标签的创建

图7-17 增加一个新画面

选中“Displays”，右击展开，如图7-17所示

单击“Add Component Into Application…”，从计算机的预定路径中获得一个已经存在的画面，这适合应用项目之间的共享，从而缩减开发时间。

单击“Import and Export…”，将本项目的一个或多个画面导出保存，或从已保存的一个或多个画面导入，作为应用项目备份的另外保存。

Display画面能够以独立的文档形式存放，便于转移和传送。

单击，创建一个新的操作员画面，操作员画面的组态，是选择跟监视和控制有关的操作对象，并加上数据采集路径的连接，下面用几个简单的数据访问对象来说明这个过程。

1.创建一个按钮

选取操作对象，可以从Objects菜单中寻找，也可以在快捷栏目中找到常用的一部分，如图7-18所示。

图7-18 操作对象快捷栏

在组态的操作画面，选择快捷栏目中的一个保持按钮，拉拽到画面展开，是按钮的常规页面，如图7-19所示。

图7-19 按钮常规页面

说明：

●Appearance：组态表现形式。

—Border style：按钮边框样式，可选凸型、凹型、凸凹型、单线和无，如形状为圆形或椭圆形，则只能是单线或无。

—Border Width：按钮边框宽度，可键入数字，默认为4。

—Back style：按钮背景样式，可选全色、透明和渐变色。

—Shape：按钮形状，可选矩形、圆形和椭圆形。

—：勾选按钮边框与背景相同颜色；如果不勾选，则按照每个状态指定的颜色。

—：选择按钮操作时的激活颜色，默认为绿色。

●State setting：状态设定，下一个状态基于如下两个选择：

—Current State：当前状态，切换按钮从当前状态改变为另外一个状态并写出另一个状态值，默认的选择。

—Value Control：量值控制，读出连接的量值，如果量值匹配按钮的状态量之一，改变按钮为另一个状态并写出状态量；如果量值不匹配按钮的状态量之一，改变按钮为状态0并写出0状态量。通常在外部改变量值的连接才选择此选项。

●Touch margin：触摸边缘，触摸屏模式的操作员操作按钮的范围。

Horizontal margin：水平方向，左右范围的边缘，默认为0。

Vertical margin：垂直方向，上下范围的边缘，默认为0。

●Other：勾选此项，在操作终端上，操作对象被按下时将发出内部声响。

单击States，进入状态组态页面，选择“State0”，是状态0的相关设置，如图7-20所示。

图7-20 按钮状态0设定

说明：

●Select state：选择3种不同的状态进行设置，即“State0”、“State1”和“Error”，也可以将一种状态的设置复制到其他状态，快速完成设置。

●General：常规设置。

—Value：状态值，按钮的值是0或1。

—Back Color：背景颜色。

—Border Color：边框颜色。

—Blink：勾选闪烁，处于此状态时闪烁。

—Pattern style：当前状态的样式。

—Pattern Color：当前状态的颜色。

●Caption：当前状态的说明文字，将显示在按钮当前状态上。关于文字形态的选项，字体、字号、是否闪烁、加重、斜体、加下线，以及所处位置，均可给予设定。

●Image settings：图标设定，单击，加入在此状态下显示的图标设定，除了已经存在的常规图标，亦可导入新的用户定义的图标，如图7-21所示。

单击，接受设定，立刻显示在操作对象上；单击，放弃设定。

选择“State1”，是状态1的相关设置，如图7-22所示。

图7-21 加入图标

图7-22 按钮状态1设定

设置内容类同于状态0，对应的量值和状态说明会略有不同。图7-22中显示了有关颜色的选择。

选择“Error”，是状态错误的相关设置，如图7-23所示。

可设定既不是0也不是1的量值，或通信发生故障不能更新数据时，系统认为是错误的显示说明，默认的是“Error”。

单击“Common”，进入按钮的公共组态，如图7-24所示。

说明：

●Size：按钮的大小，在最初创建按钮的时候被确定，改变高和宽数字即可改变大小，在多个按钮需要相同大小时，可用数字设定来统一。

●Position：按钮在操作员画面所处的位置，可以数字来准确定位。

●Other：系统自动给出的对象类型和编号，勾选，在运行时显示，如果为此

对象作了Visibility animation的组态，将会覆盖这个组态。单击“Connections”，进入通信连接页面，如图7-25所示。

图7-23 按钮状态错误设定

图7-24 按钮的公共组态

图7-25 通信连接页面

说明：

●Value：连接按钮的读写标签，其读写关系与常规页面中的状态设定有关。

●Indicator：连接按钮的读标签，如果没有设置此量，按钮直接显示当前量值，如果设置了此量，按钮要等到读标签的响应回来，才会显示，通常与读写标签一致。

单击标签的，进入标签连接的组态，如图7-26所示。

图7-26 进入标签连接的组态

最初进入，是不能看到标签浏览的，选中应用项目“PV6 Test”，单击“Refresh All Folders”，或直接单击按钮，刷新连接，显示可访问路径，如图7-27所示。

图7-27 刷新后的标签访问路径

选中“Online”，并下拉，浏览寻找在线控制器项目中的目标标签，如图7-28所示。如找不到目标标签，例如刚刚创建的标签有可能找不到，单击刷新后再尝试。

图7-28 寻找目标标签

在“Program：Program1”的程序数据库中，选中“PV6 Button 1”，单击完成选择，如图7-29所示。

图7-29 建立标签的连接

对于显示标签的连接，还可以用表达式来显示，单击表达式的，进入表达式的组态，如图7-30所示。

在此页面上，组态一个表达式，表达式的运算结果，就是要显示的值。

最后，单击，完成并保存按钮的组态，其他类型的按钮组态，也是相似的。

2.创建一个状态显示

现在，再创建一个显示状态的操作对象，选中“Objects”，下拉后选中“Indicator”，选择“List”，如图7-31所示。

图7-30 表达式的组态

选择一个状态显示的操作对象，单击，拉拽到画面展开，如图7-32所示，是状态显示的常规页面。

说明：

●Appearance：组态表现形式。

—Border style：状态显示边框样式，可选凸型、凹型、凸凹型、单线和无。

—Border width：状态显示边框宽度，可键入数字，默认为8。

—Back style：状态显示背景样式，可选全色和渐变色。

—Pattern style：当前状态的样式。

图7-31 选择操作对象

图7-32 状态显示常规页面

—Border uses back color：勾选边框用背景颜色。

—Back color背景颜色。

—Border color：边框颜色。

—Pattern color：当前状态的颜色。

—Select fore color：选择Caption在激活时的颜色。

—Select back color：选择Caption在激活时的背景颜色。

—Blink勾选闪烁，处于此状态时闪烁。

●Text：关于文字形态的选项，字体、字号、加重、斜体、加下线，均可给予设定，可选择按字或字符截断。

●State settings：关于状态显示的设定。

—Number of states：选择状态的个数，设定范围为2～255，默认为5，此处设定2状态。

—Trigger type：触发的类型，选择“Value”，基于量值变化触发，选择“LSB”，基于最低位变化触发。

单击“States”，进入状态显示组态页面，如图7-33所示。

图7-33 显示状态0设定

说明：

●Select state：选择当前设置的状态，选择“State0”或“State1”，可插入或复制，快速完成设定。

●Value：设定当前量值。

●Caption：设定“State0”时的描述，可以直接输入字符，如“OFF”，也可单击，插入变量，如图7-34所示。还可设定颜色、背景颜色和是否闪烁。背景样式设定全色或透明。

图7-34 插入变量的设定

选择“State1”，是显示状态1的相关设置，如图7-35所示。

图7-35 显示状态1设定

与“State0”的设定是相似的，量值和显示描述略有不同。

单击“Common”，进入公共设定页面，如图7-36所示。(www.daowen.com)

图7-36 公共设定页面

说明：

●Size：状态显示的大小，在最初创建状态显示的时候被确定，改变高和宽数字即可改变大小，在多个状态显示需要相同大小时，可用数字设定来统一。

●Position：状态显示在操作员画面所处的位置，可以数字来准确定位。

●Other：系统自动给出的对象类型和编号，勾选，在运行时显示，如果为此对象作了Visibility animation的组态，将会覆盖这个组态。

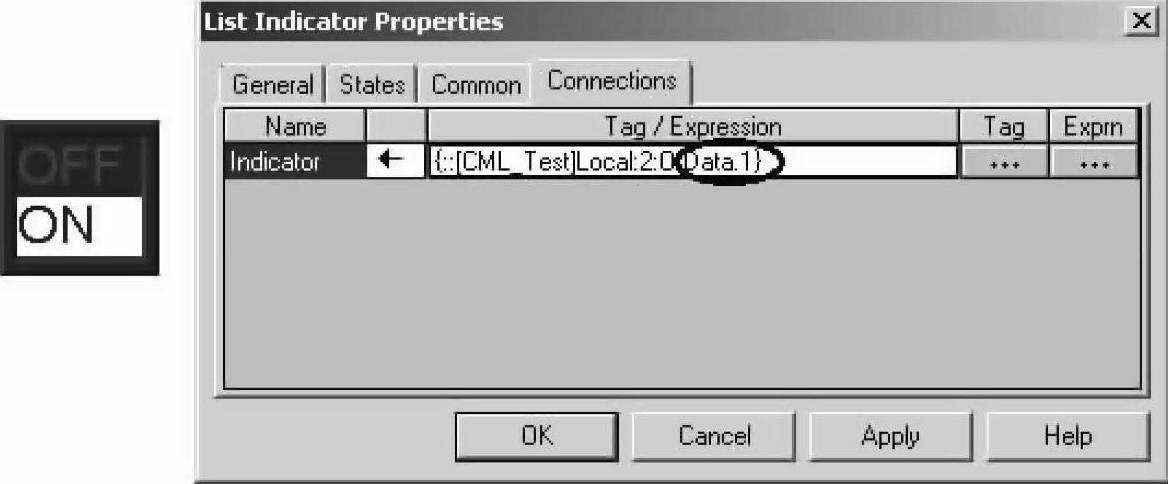

单击Connections，进入通信连接页面，如图7-37所示。

特别要注意，设定是针对标签来连接的，譬如前面按钮选定的是一个布尔量标签，直接进行了连接，此处要连接的是一个输出字中的第1位，在连接选择中无法直接做到，必须先选定这个输出字，然后在选好的连接中，手动补键入.1位，请注意查看图中的标签形式。

图7-37 通信连接页面

浏览选定标签“Local：2：O”，如图7-38所示。

图7-38 选定输出字

单击，完成并保存数字显示的组态。

以上两个实例，是状态量的监视和控制，也是最常用的监控对象。

3.创建一个数字显示

下面，再学习关于一个数字显示的操作对象组态，从快捷栏中选择数字显示对象，如图7-39所示。

图7-39 选择数字显示对象

选择一个数字显示，拉拽到画面展开，是数字显示的常规页面，如图7-40所示。

说明：

●Appearance：组态数量显示的表现形式。

—Border style：状态显示边框样式，可选凸型、凹型、凸凹型、单线和无。

—Border Width：状态显示边框宽度，可键入数字，默认为8。

—Back style：状态显示背景样式，可选全色和渐变色。

—Pattern style：当前状态的样式。

—Border uses back color：勾选边框用背景颜色

—Back Color：背景颜色。

—Border Color：边框颜色。

—Pattern Color：当前状态的颜色。

—Fore color：选择Caption在激活时的颜色。

—Blink：勾选闪烁，处于此状态时闪烁。

图7-40 数字显示常规组态页面

●Text：关于文字形态的选项，字体、字号、加重、斜体、加下线，均可给予设定，并设定所处位置。

●Value settings：关于状态显示的设定。

—Number of digits：选择数字显示的位数，设定范围为1～17，默认为5，由要显示的对象决定，此处设定6位，因为将要显示的计时器累加值范围是100000。

—Fill left with：数字显示的最左边充填方式的选择，可以是0、空格或无。

—Decimal places：小数点后面保留的位数，设定范围为0～15。

单击Common，进入数字显示公共组态页面，如图7-41所示。

说明：

●Size：数字显示的大小，在最初创建数字显示的时候被确定，改变高和宽数字即可改变大小，在多个数字显示需要相同大小时，可用数字设定来统一。

●Position：数字显示在操作员画面所处的位置，可以数字来准确定位。

●Other：系统自动给出的对象类型和编号，勾选，则在运行时显示，如果为此对象作了Visibility Animation的组态，将会覆盖这个组态。

单击Connections，进入数字显示连接标签页面，如图7-42所示。

说明：

●Value：分配标签或表达式给这个连接，将读取的数据或表达式运算结果显示在数字显示框中。

●Polarity：分配标签或表达式给这个连接，这个连接决定是否有负号，当连接有一个正的非零值，负号被显示，如果这个设定被分配，连接量值的极性将被覆盖。如果分配的是表达式，则表达式的结果决定是否有负号显示。

图7-41 数字显示公共组态页面

图7-42 数字显示连接标签页面

标签连接的浏览寻找，选中Program1数据库中的Timer1，计时器结构数据标签的子元素将出现在右侧，选择ACC即可，如图7-43所示。

图7-43 显示计时器结构数据子元素

单击，完成数字显示的组态。

4.操作对象的测试

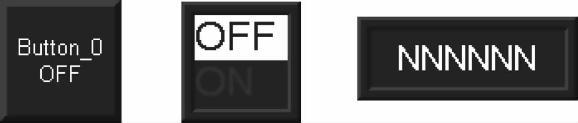

到此为止，在同一个操作员画面，创建了3个操作和监视的对象，如图7-44所示。现在可以测试一下。

单击，保存画面，并为操作员画面命名，如图7-45所示。

图7-44 在操作员画面创建的3个操作对象

图7-45 保存操作员画面并命名

在测试之前，需要确认一下运行路径是否通畅，去查看通信组态，如果运行路径尚未指定，则需要完成如下操作，查看RSLinx Enterprise下的组态，在运行（目标）页面，是否有数据访问的路径被组态，如图7-46所示。

图7-46 运行（目标）组态页面

这里显示的状况是不存在运行（目标）路径的指定，则要组态访问路径。

单击，将设计（本地）路径复制到运行（目标），令运行路径现在与设计路径一致。这意味着测试的时候，运行开发软件ME的计算机连接访问对象控制器的路径被指定。

完成路径复制后的运行（目标）页面，如图7-47所示。

图7-47 完成路径复制后的运行（目标）页面

单击，测试开始，本画面进入测试状态，如图7-48所示。

单击Button 1，操作关闭，状态显示OFF，数字显示计数器的当前累加值。

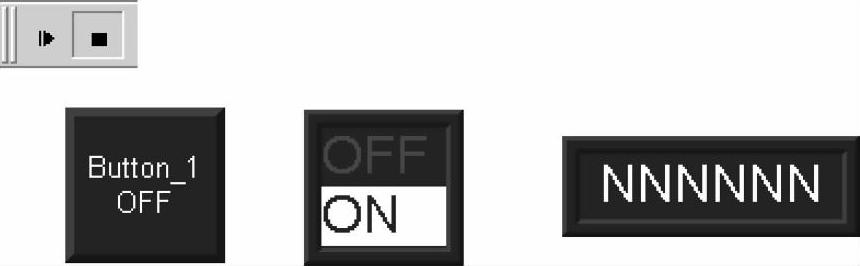

继续保持在测试状态，如图7-49所示。

再次单击Button 1，操作打开，状态显示ON，数字显示计数器的当前累加值。请注意，此处按钮和状态显示的逻辑关系，与之前在控制器中编写的梯级逻辑有关，数字显示与计时器的累加过程有关。

图7-48 测试按钮关闭时的状态

图7-49 按钮打开时的状态

单击，退出测试，回到组态状态。

如果是相同或相似的画面，无需重复制作，可以通过复制获得，然后加以修改。将刚才制作的画面复制一份，选中Display1，在右键快捷菜单里选中Duplicate，如图7-50所示。

单击，复制一份新画面，命名并保存，如图7-51所示。

图7-50 复制画面

图7-51 命名并保存新的画面

打开Display0画面，将相应的标签连接和描述改为对应Button 0、Local：2：O.0和Timer 0的信息，这也是许多应用项目规划采用标签编号的好处，将相似的内容复制，改变编号即可，如图7-52所示。

在开发应用项目时，这样做不但可以节省开发时间，还可以保持一致性，减少出错的可能。

5.有关画面的设定

每个操作员画面的背后都有一些相关的设置，决定了操作员画面的活动和形态，是必须要考虑和关注的。对于任何一个操作员画面，在空白处单击鼠标右键，弹出可选菜单，如图7-53所示。

图7-52 新改编的画面

图7-53 操作员画面设置

选中Display Setting，单击进入操作员画面设置页面，如图7-54所示。

说明：

图7-54 操作员画面组态之一

●Replace：选择此项，每当该操作员画面被调用，替换之前显示的操作员画面。

●Display Number：显示操作员画面编号，如果没有全局的远程数据源控制，令其保持默认的编号；如果有全局的远程数据源控制，此处应键入一个唯一编号，用于远程的自动控制操作员画面。详情见全局连接组态。

●Security Code：下拉选择安全代码，选择A～P的限定访问操作员画面的等级，*代表所有等级。

●Disable Initial Input Focus：当操作员画面打开时，是否聚焦在初始化输入。

●Maximum Tag Update Rate：指定数据服务器传送数据给显示画面中标签的最大速率，包括表达式和内嵌变量的标签。默认为1s，如果这个更新速率被改变，新的速率要等到画面重新打开才会产生影响。

●Background Color：选择显示画面背景的颜色。

●Use Gradient Style：选择是否渐变色。

●Size和Postion：选择Replace为全屏操作，无需组态。

如果应用需求为该操作员画面弹出，浮现在原操作员画面之上，操作完毕后关闭退出，则应该选择On Top，如图7-55所示。

说明：

●On Top：选择此项，当该操作员画面被调用时，弹出在原操作员画面之上，关闭后画面后继续原来的操作。系统默认的报警、信息和诊断画面都是选择了此项。

●Cannot Be Replaced：选择此项，画面不能被替换。

●Title Bar：勾选此项，画面可操作，可以用鼠标移动画面和关闭画面。

●Size：决定了画面的大小，创建画面时可以用鼠标改变，如果键入数字，可保证画面大小一致。

●Position：决定了弹出画面在屏幕中的位置，用数字描述可以准确定位。

单击Behavior，进入画面执行动作的组态，如图7-56所示。

图7-55 显示画面组态之二

图7-56 画面执行动作组态

说明：

●Maros：宏命令执行的设定。

—Startup：当这个操作员画面被启动时要执行的宏命令，例如要求登录操作员画面的密码键入。

—Shutdown：当这个操作员画面关闭时要执行的宏命令，如注销登录的操作。

●Behavior of Object with Input Focus：在操作员画面上的操作对象，当被选中操作时的形态设定，也即操作对象的激活形态，决定颜色和是否高亮，默认的是绿色并且高亮。
