如何创建并配置运控组标签？

时间：2023-06-30 理论教育 版权反馈
【摘要】：命名新的运控组标签，系统自动选择了数据结构为MOTION_GROUP的标签，单击，完成创建。图6-83 运控组的组态图6-84 创建运控组UM_Motion图6-85 运控组组态页面选中“Axis_1”，单击，分配给UM_Motion运控组，单击，接收分配，单击，接收分配并退出。运动轴Axis_1被分配给UM_Motion运控组，如图6-86所示。

如何创建并配置运控组标签？

组态运控组，在一个CompactLogix控制器中，只能创建一个运控组。

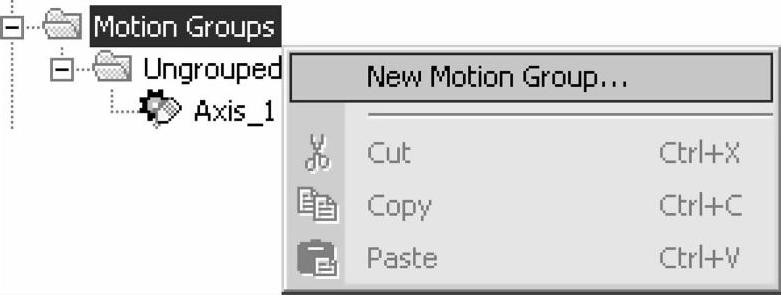

图6-82 创建运控组

在控制器项目树形结构中，选中“Motion Groups”右击，选中“New Motion Group...”，如图6-82所示。

单击“New Motion Group...”，进入运控组组态，如图6-83所示。

命名新的运控组标签，系统自动选择了数据结构为MOTION_GROUP的标签，单击978-7-111-46407-5-Chapter06-108.jpg，完成创建。名为“UM_Motion”的结构数据标签被创建，同时运控组下面出现了新创建的运控组“UM_Motion”，如图6-84所示。

双击“UM_Motion”，进入运控组组态页面，如图6-85所示。

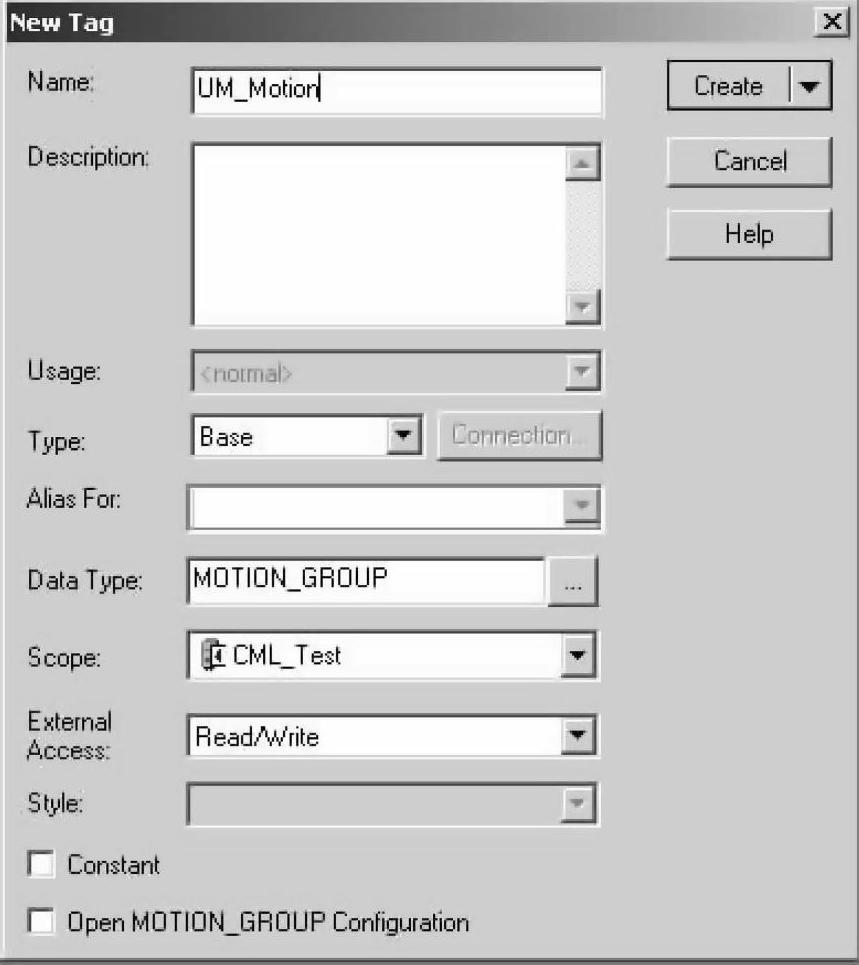

图6-83 运控组的组态(www.daowen.com)

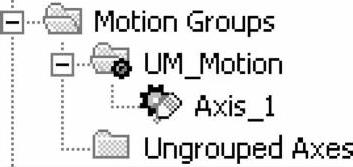

图6-84 创建运控组UM_Motion

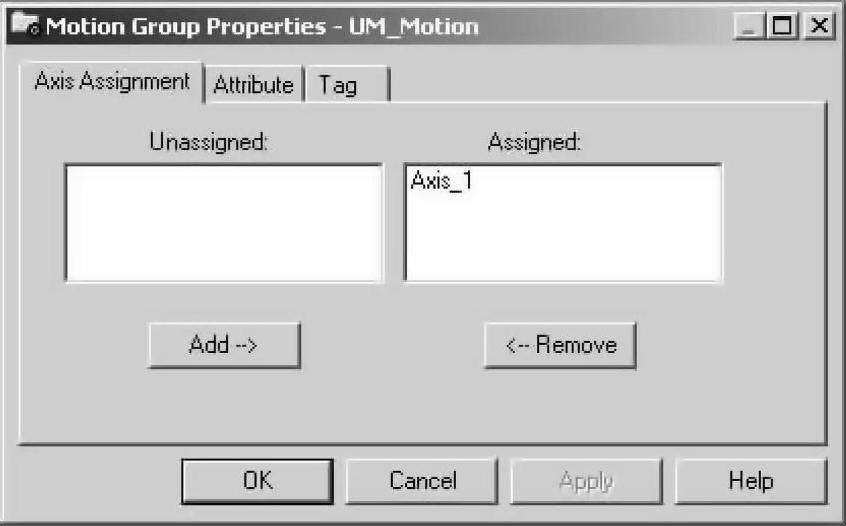

图6-85 运控组组态页面

选中“Axis_1”，单击978-7-111-46407-5-Chapter06-112.jpg，分配给UM_Motion运控组，单击978-7-111-46407-5-Chapter06-113.jpg，接收分配，单击978-7-111-46407-5-Chapter06-114.jpg，接收分配并退出。运动轴Axis_1被分配给UM_Motion运控组，如图6-86所示。

至此，成功创建了一个运动轴，重复操作以上步骤，创建的所有运动轴，并属于UM_Motion的运控组，下面对每个运动轴进行组态。


图6-86 已分配给 运控组的轴
