如何设置设备跳频以避免谐振问题

时间:2023-06-30 理论教育 版权反馈
【摘要】:有些机器也许会有谐振运行频率,这是不良影响或可能引起设施损坏,应该在一个或多个谐振点守护连续运行,可以在Logix控制器的组态中设置SkipSpeed参数来实现。编程传送到SkipSpeed参数的量值,作为进入频率的跳开带宽所设置的中心点。这个频带的宽度是由SkipSpeedBand参数来决定的。频率范围是分开的,一半在SkipSpeed1参数上面,一半在SkipSpeed1参数下面。如果跳开频带宽超出了频率的限值,则跳开频带宽是不活动的,如图6-61所示。

如何设置设备跳频以避免谐振问题

有些机器也许会有谐振运行频率(振动速度),这是不良影响或可能引起设施损坏,应该在一个或多个谐振点守护连续运行,可以在Logix控制器的组态中设置SkipSpeed参数来实现。

编程传送到SkipSpeed参数的量值,作为进入频率的跳开带宽所设置的中心点。这个频带的宽度(频率围绕中心点的范围)是由SkipSpeedBand参数来决定的。频率范围是分开的,一半在SkipSpeed1参数上面,一半在SkipSpeed1参数下面。频带宽的规则是:

●如果命令频率大于等于跳开(中心)频率,或小于等于带宽的高量值(跳开频率加1/2带宽)驱动器设定输出频率为带宽的高量值,图6-59中的A区域。

●如果命令频率小于等于跳开(中心)频率,或大于等于带宽的低量值(跳开频率减1/2带宽)驱动器设定输出频率为带宽的低量值,图6-59中的B区域。

●带宽中心点的频率值正是要避开的频率,一旦命令频率的量值落在频带范围,则以频带范围的最大或最小量值作为输出频率。

命令频率和驱动器实际输出频率在频率带宽范围的关系,如图6-59所示。

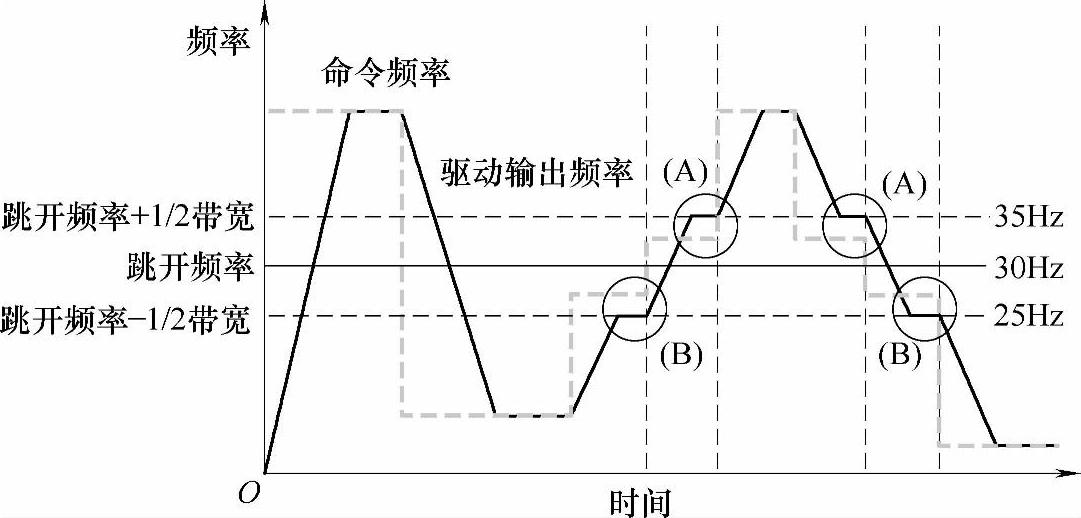

图6-59 命令频率和输出频率的关系(www.daowen.com)

跳开频率有滞后,以致输出不能在高量值或低量值触发,可以编程3个独立的频带宽,如果没有跳开频带宽触及或交叠,每个频带宽都有自己的高/低限值,但应该在频率限值之内,如图6-60所示。

如果跳开频带宽超出了频率的限值,则跳开频带宽是不活动的,如图6-61所示。

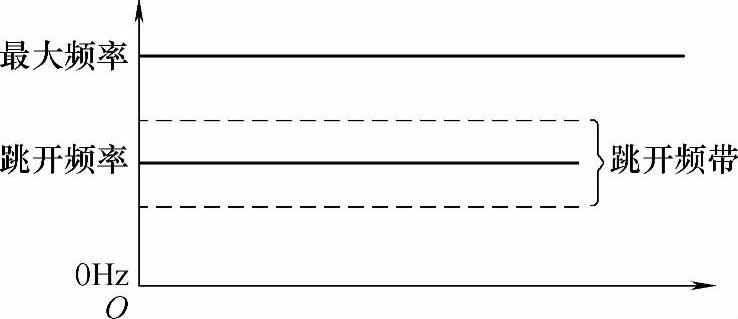

图6-60 跳开带宽在限值之内

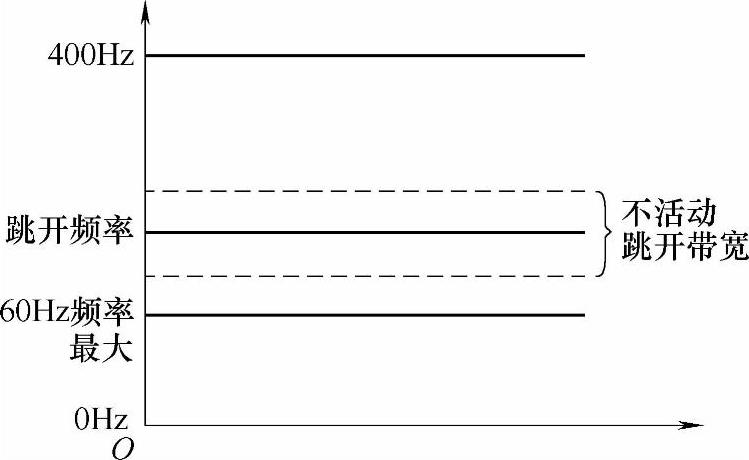

图6-61 跳开频带宽在限值之外

关于跳开频率和跳开频带宽,在电动机组态有相关的参数进行设置。
