多变频器的组态与数据结构优化

在CompactLogix控制器中组态变频器的模式,于控制器数据库中将产生不同的数据结构标签。

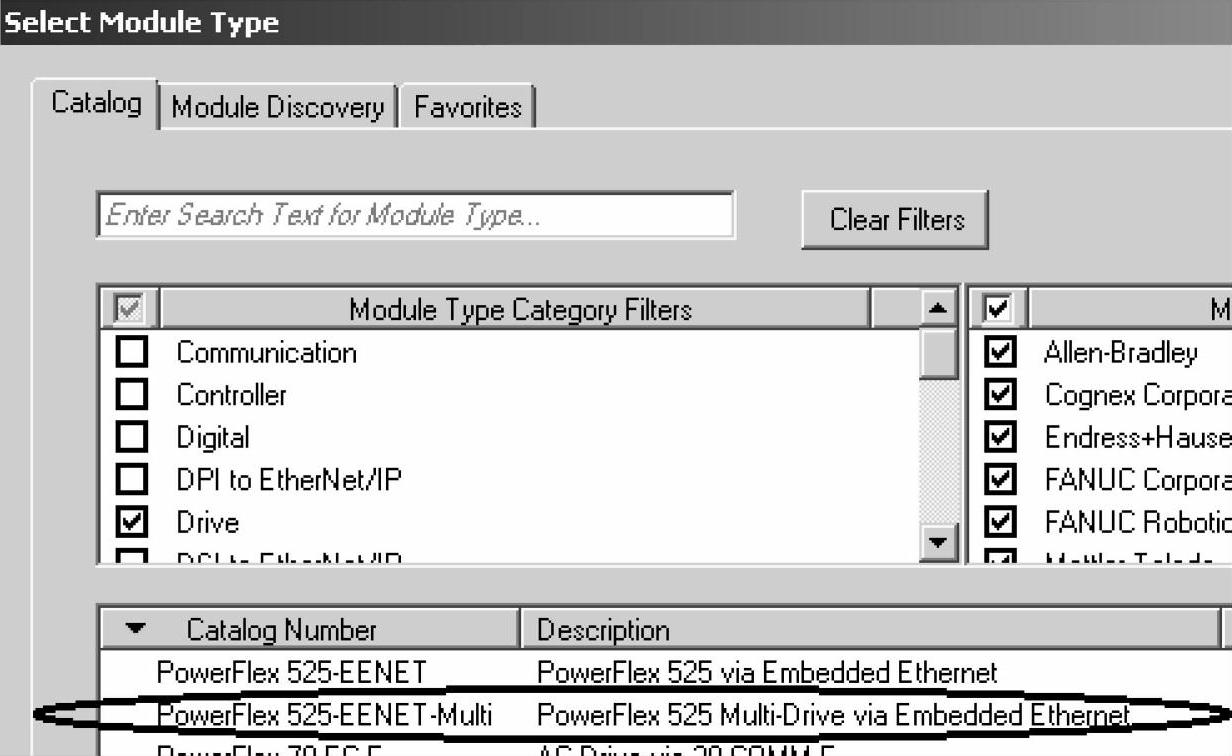

创建新模块,进入模块选择,选定多变频器模式内嵌以太端口的PowerFlex 525-EENET-Multi,如图5-104所示。

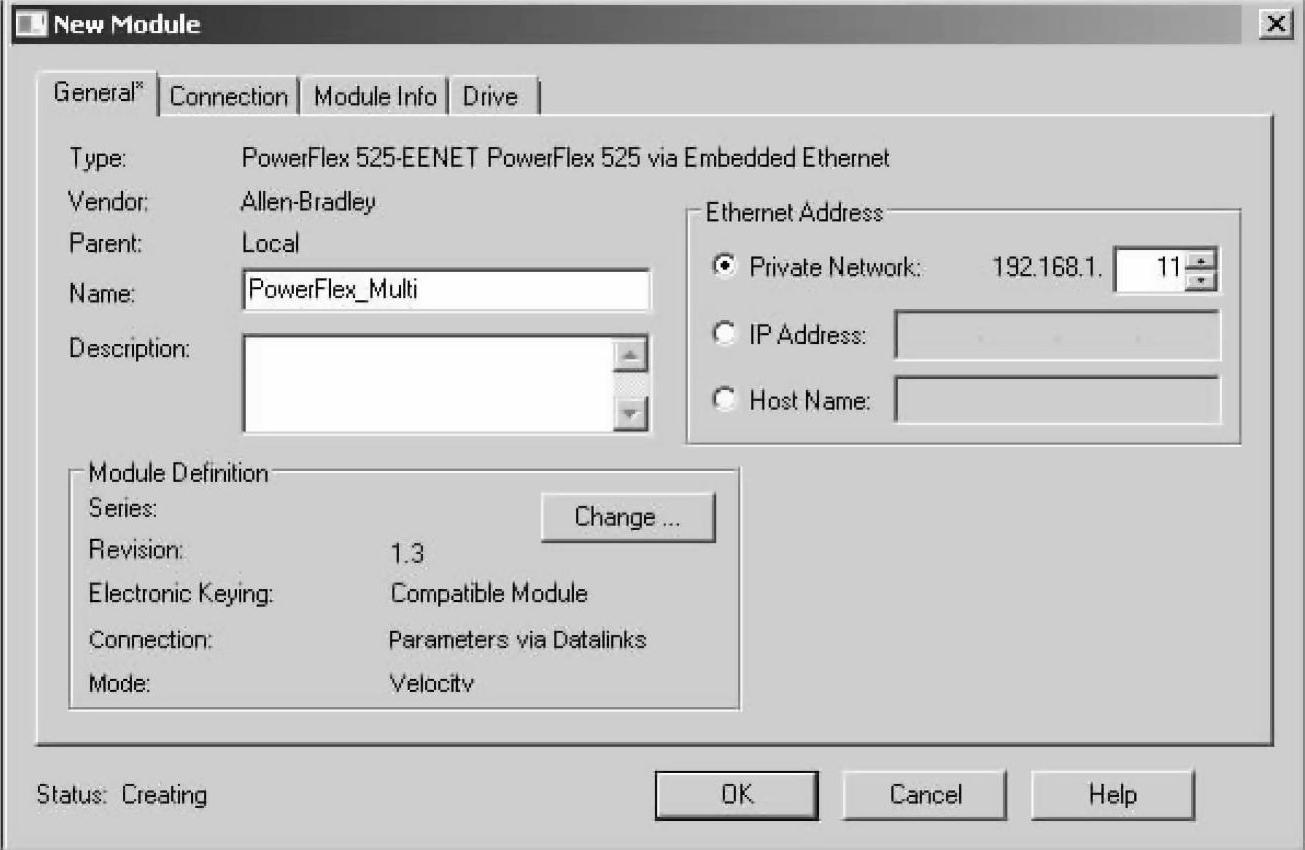

单击978-7-111-46407-5-Chapter05-191.jpg创建变频器模块,如图5-105所示。

说明:

●Name:为PowerFlex 525命名,只能是ASCII码字符。


图5-104 创建多变频器模式的模块


图5-105 变频器组态对话框

●Description:主变频器的注释说明,可以是中文或其他文字。

●Ethernet Address:主变频器在以太网上的IP地址设定。

978-7-111-46407-5-Chapter05-194.jpg如果通信IP地址位于192.168.1.XXX的子网,则键入IP地址的最后一段。

978-7-111-46407-5-Chapter05-195.jpg如果通信IP地址不在192.168.1.XXX的子网,则键入完整的IP地址。

978-7-111-46407-5-Chapter05-196.jpg主机名称,如果需要则键入。

●Module Definition:模块定义,显示模块当前参数,可修改。

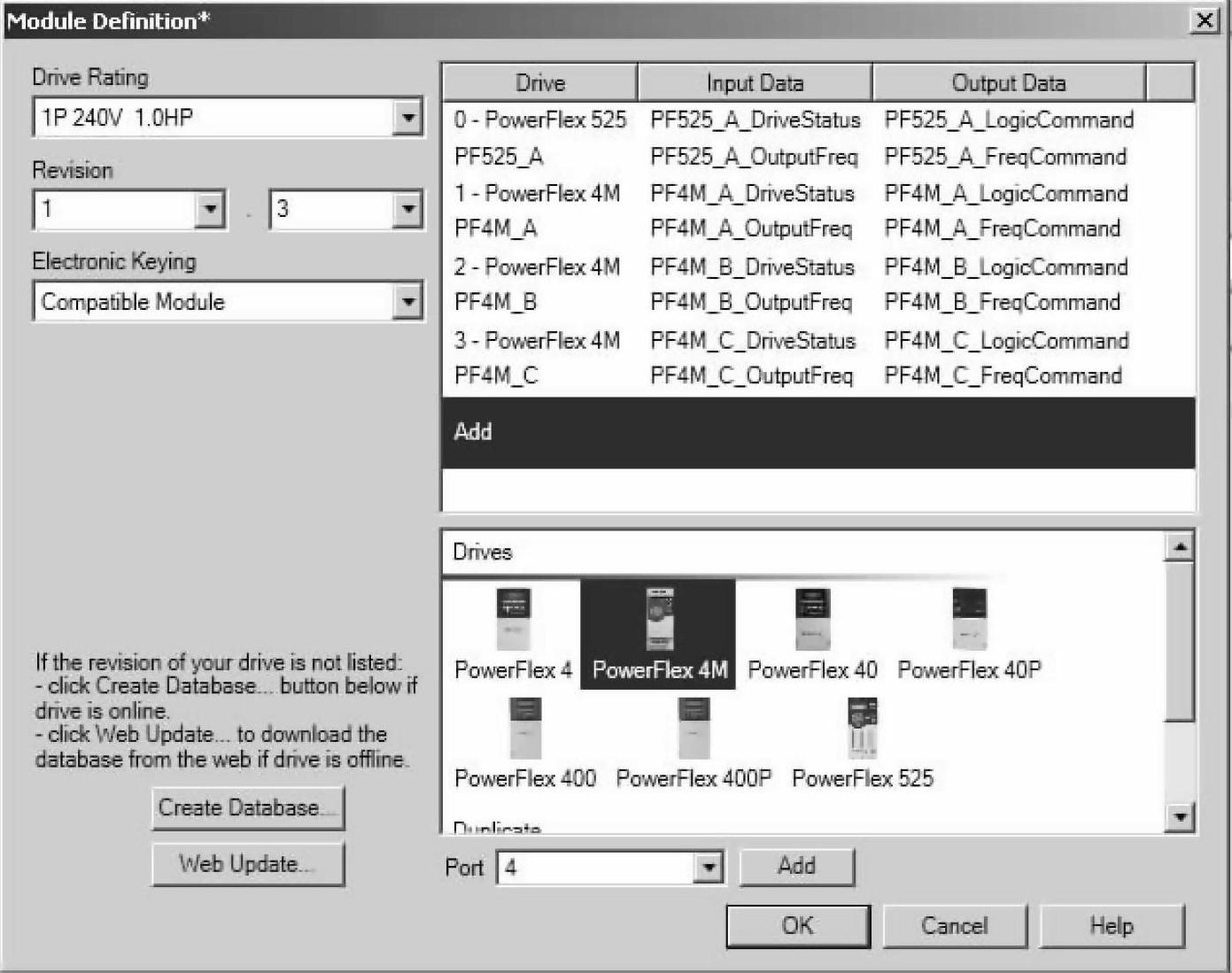

单击978-7-111-46407-5-Chapter05-197.jpg进入PowerFlex 525定义修改对话框,如图5-106所示。


图5-106 多变频器定义对话框

说明:

●Drive Rating:通过列表选择适合变频器型号的电压和功率,如果没有列表出现,变频器的数据库没有安装在计算机中,可单击Greate Database...或Web Update...按钮获取。

●Revision:模块固件版本包括主要版本和次要版本,此处主要版本为1,次要版本为3。

●Electronic Keying:电子识别模式,组态模块和在线模块的辨识,确定接收或拒绝与控制器建立通信,有如下选择:

—Exact Match:精确匹配模式,模块性能完全吻合,要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本和次要版本完全一致。

—Compatible Module:兼容模式,具有模块性能兼容性,要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本一致,组态模块次要版本低于在线模块次要版本,推荐使用的模式,并建议选用较低次要版本。

—Disable Keying:任意模式,不考虑模块的性能,但考虑数据的尺寸和形式,组态模块与在线模块的制造商、产品类型、产品目录号要非常接近,具有不可预测风险,一般不建议使用。

●Drive:多变频器模式下的变频器列表,以主变频器PowerFlex 525为首,单击Add,选择变频器型号,将变频器加入列表,最多不超过5个。

●Input Data:变频器列表中所有的变频器的输入数据。

●Output Data:变频器列表中所有的变频器的输出数据。

●单击978-7-111-46407-5-Chapter05-199.jpg在线访问多变频器网络,创建对应的数据库。

●单击978-7-111-46407-5-Chapter05-200.jpg当变频器不在线时,通过互联网访问Allen-Bradley变频器更新网页,下载指定的数据库文件

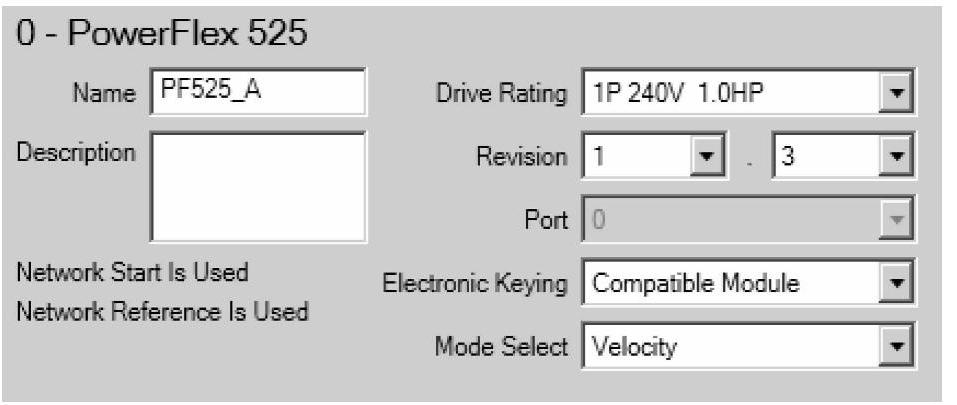

选中图形列表中的变频器,可修改本变频器的相关参数,如图5-107所示。(www.daowen.com)


图5-107 修改选中变频器的参数

说明:

●Name:为单个变频器命名。

●Description:单个变频器的

说明。

●Drive Rating:显示变频器的功率,如果未显示,则表示数据库尚未建立。

●Revision:变频器固件的主要版本和次要版本。

●Port:分配给每个变频器的端口编号。

●Mode Select项目的选择,速度或位置模式的选择,将选择了不同的I/O组态。

单击978-7-111-46407-5-Chapter05-202.jpg完成多变频器的创建。

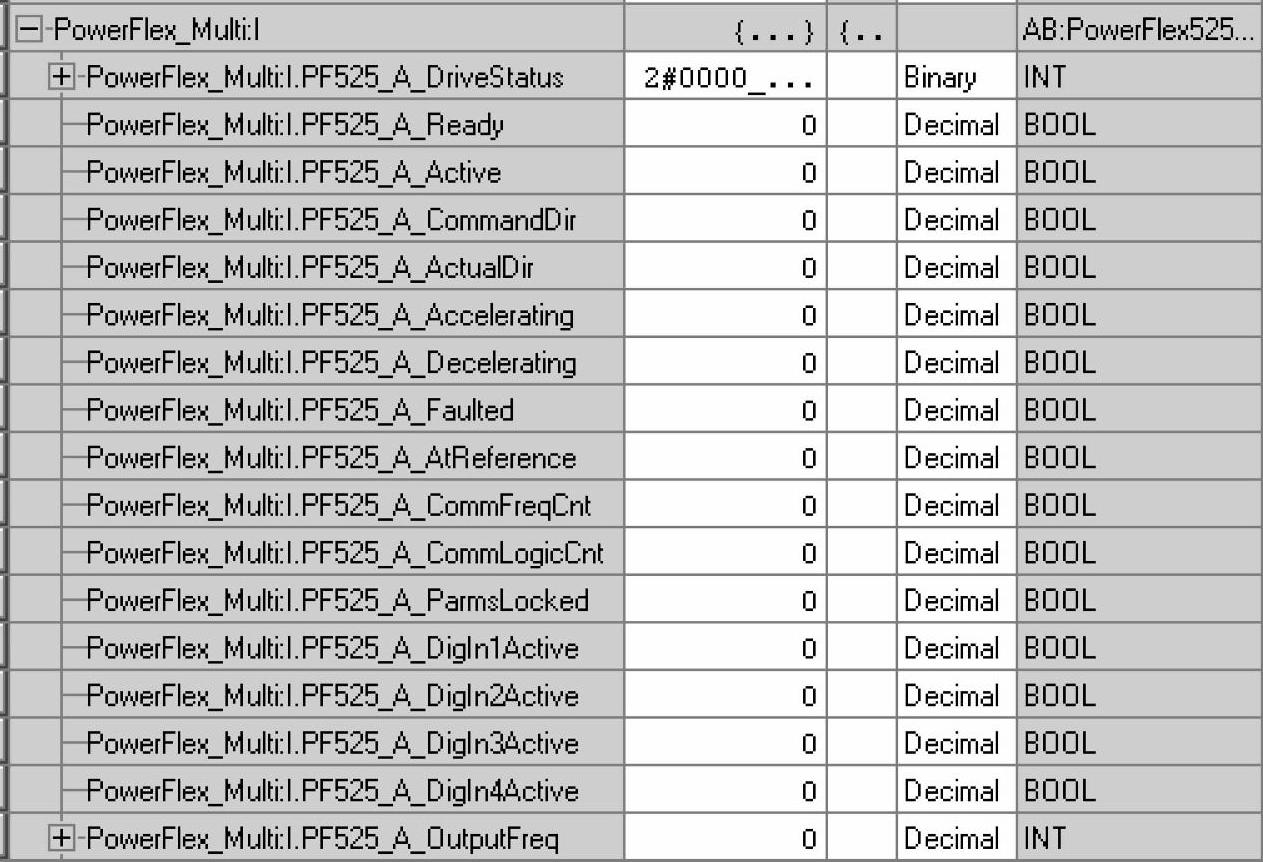

在控制器区域,查看新建多变频器模式后出现的新标签,多变频器模式输入数据的主变频器部分的数据结构如图5-108所示。


图5-108 多变频器输入数据主变频器部分的数据结构

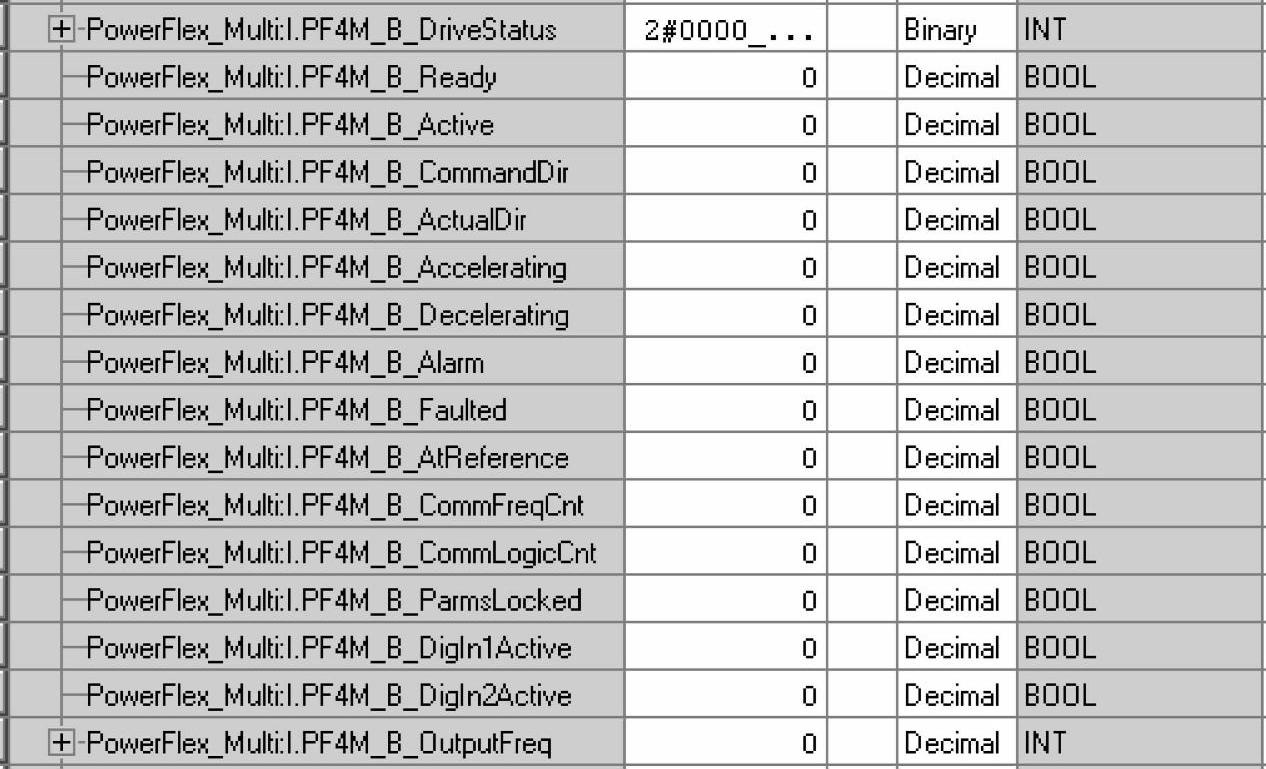

其他从变频器的输入数据结构都是一样的,如图5-109所示。


图5-109 多变频器输入数据其他从变频器部分的数据结构

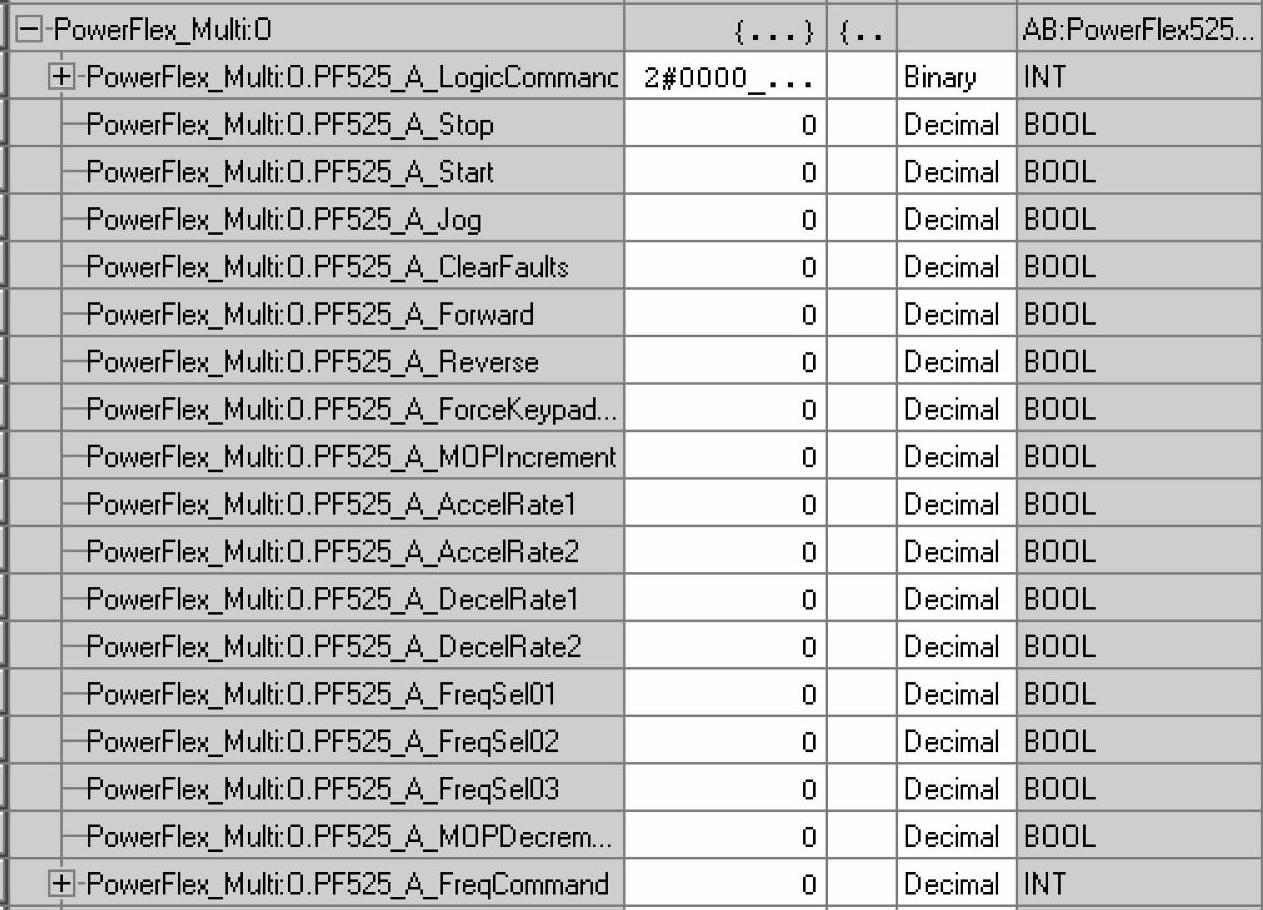

多变频器输出数据的主变频器部分的数据结构如图5-110所示。


图5-110 多变频器输出数据主变频器部分的数据结构

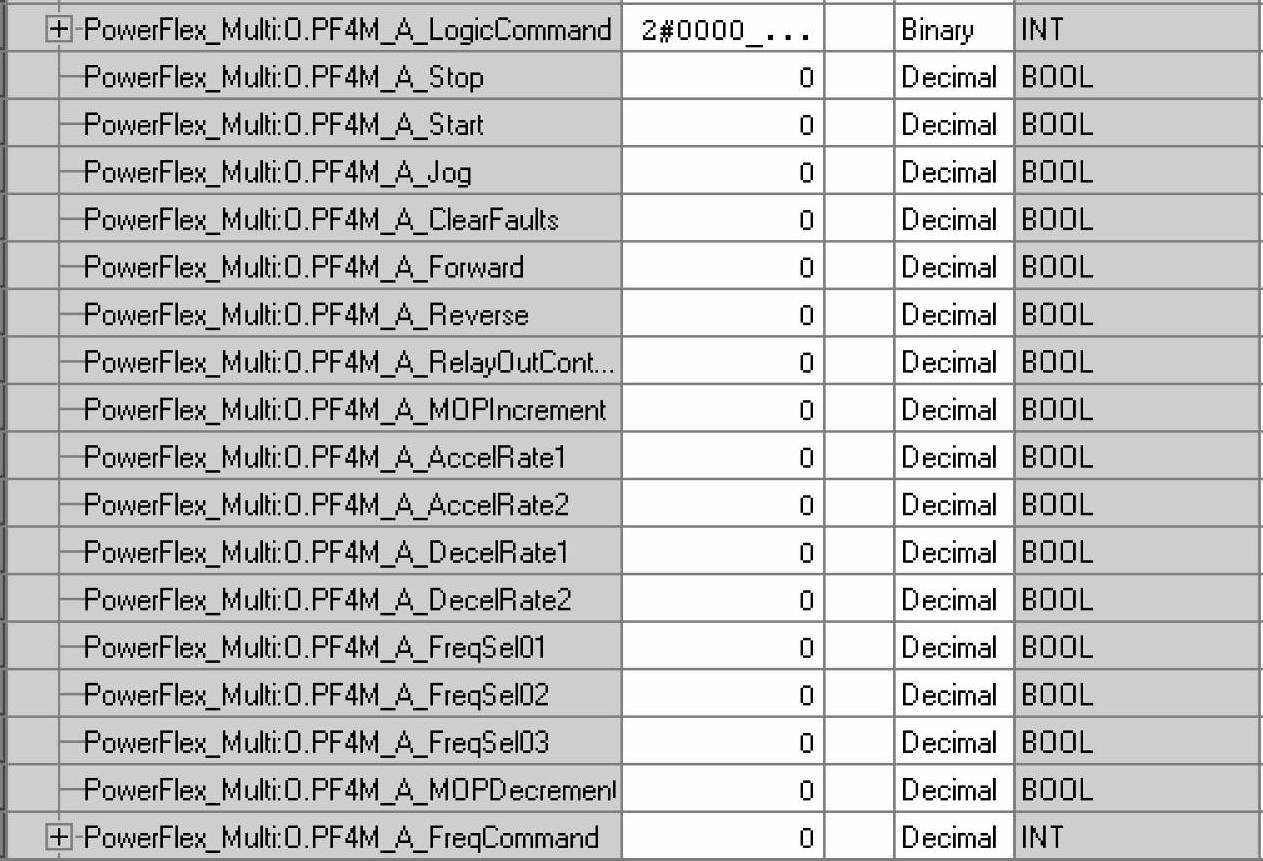

其他从变频器的输出数据结构都是一样的,如图5-111所示。

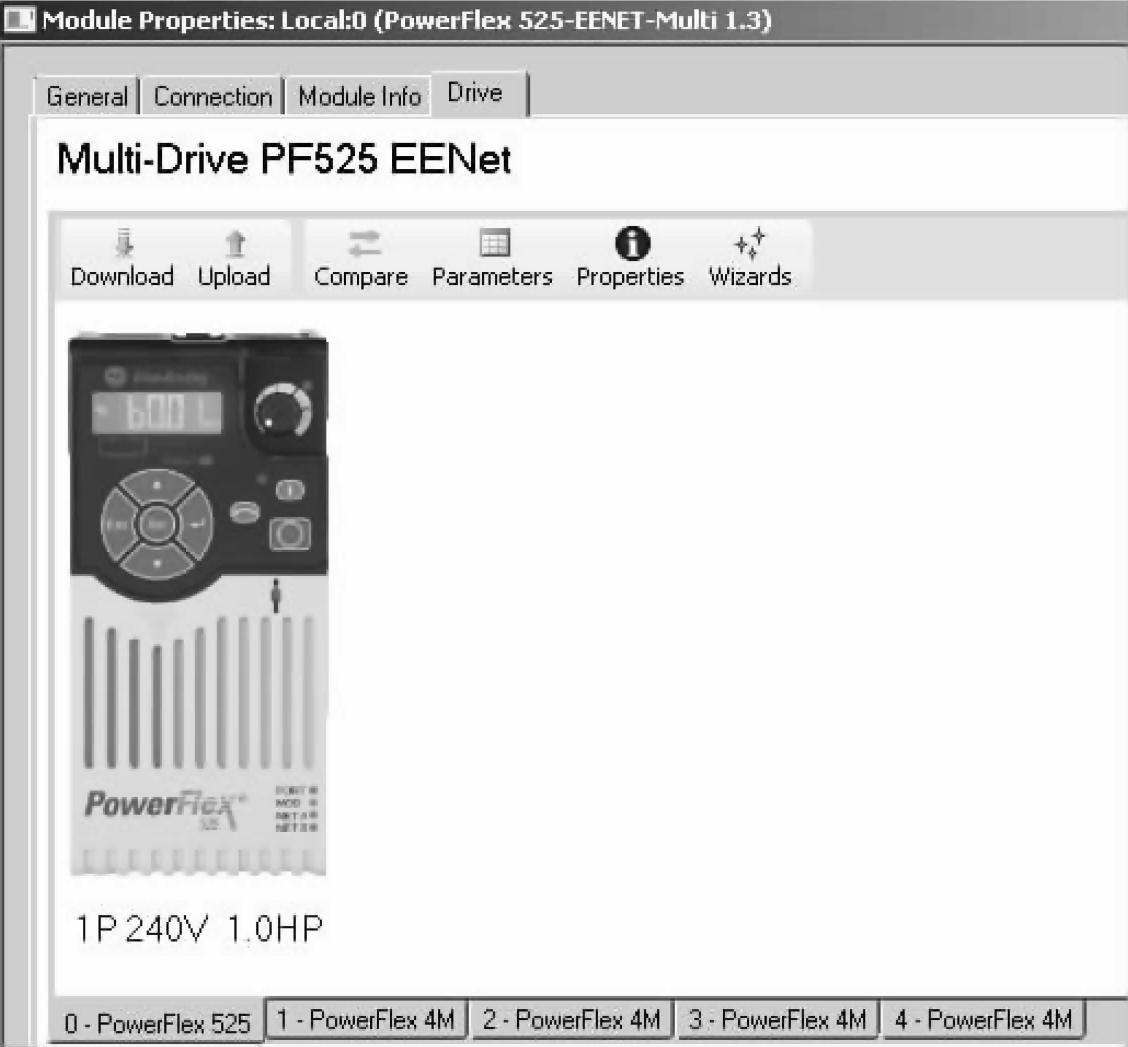

将项目下载到控制器,在线查看变频器的状态,主变频器PowerFlex 525的查看页面如图5-112所示。

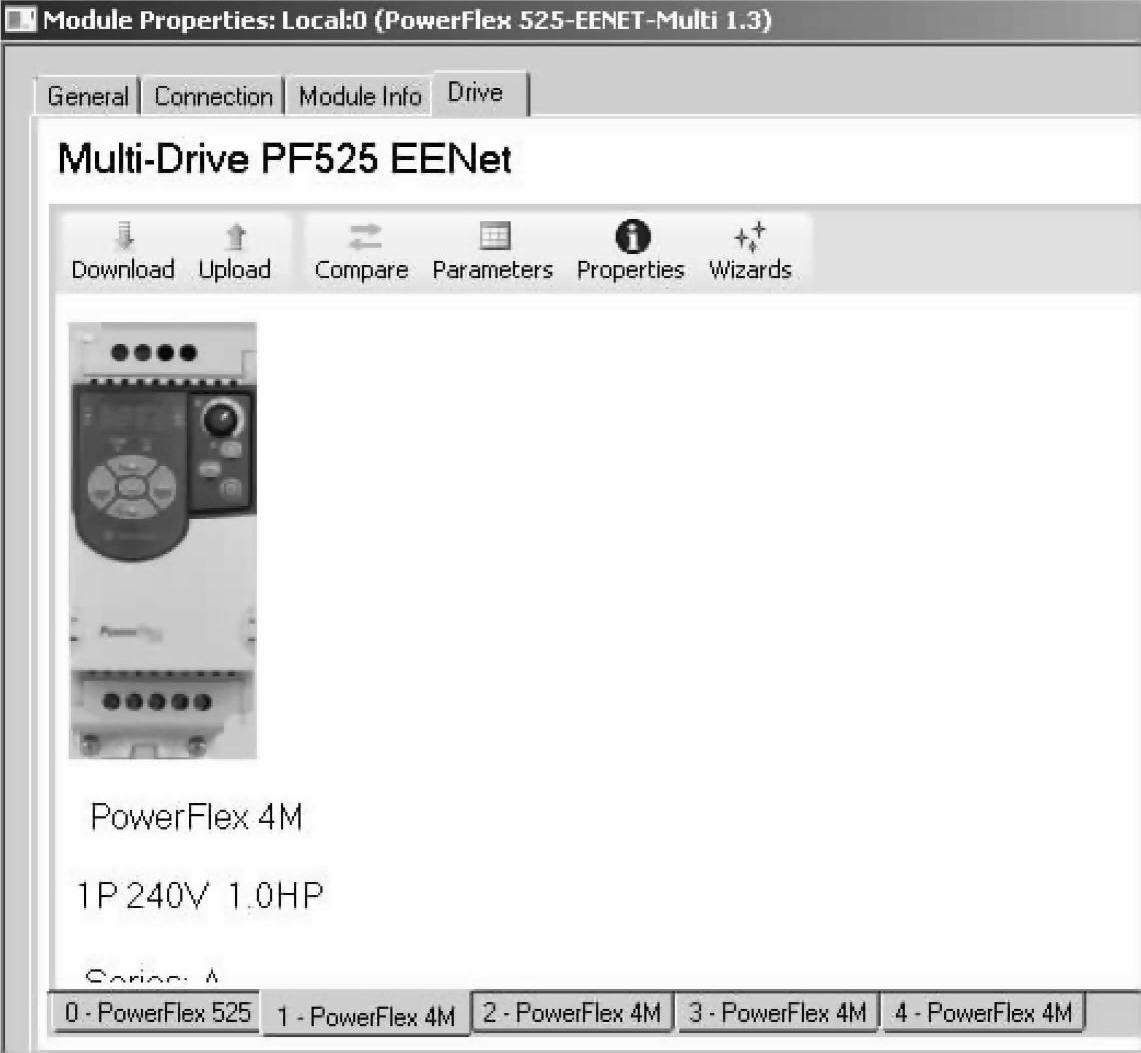

其他从变频器PowerFlex 4M的查看页面如图5-113所示。

关于多变频器模式的编程,与单个变频器相似,不赘述。


图5-111 多变频器输出数据其他从变频器部分


图5-112 多变频器模式下的主变频器页面


图5-113 多变频器模式下的其他从变频器页面
