在CompactLogix控制器中运用PowerFlex 525变频器可使用多变频器模式，以下是有关多变频器模式运用的讨论。

1.使用多个变频器模式

组态CompactLogix控制器在多变频器模式下使用PowerFlex 525变频器。

下面是单变频器模式和多变频器模式的比较。

单变频器模式是常规的网络安装，如图5-100所示，是用EtherNet/IP网络适配器的单变频器EtherNet/IP节点的组合。

图5-100 单个变频器的网络组合

多变频器模式是抉择的常规网络安装，单一节点包括了1～5个变频器，第一个变频器必须是PowerFlex 525，PowerFlex变频器支持多变频器模式。多变频器模式的连接如图5-101所示。

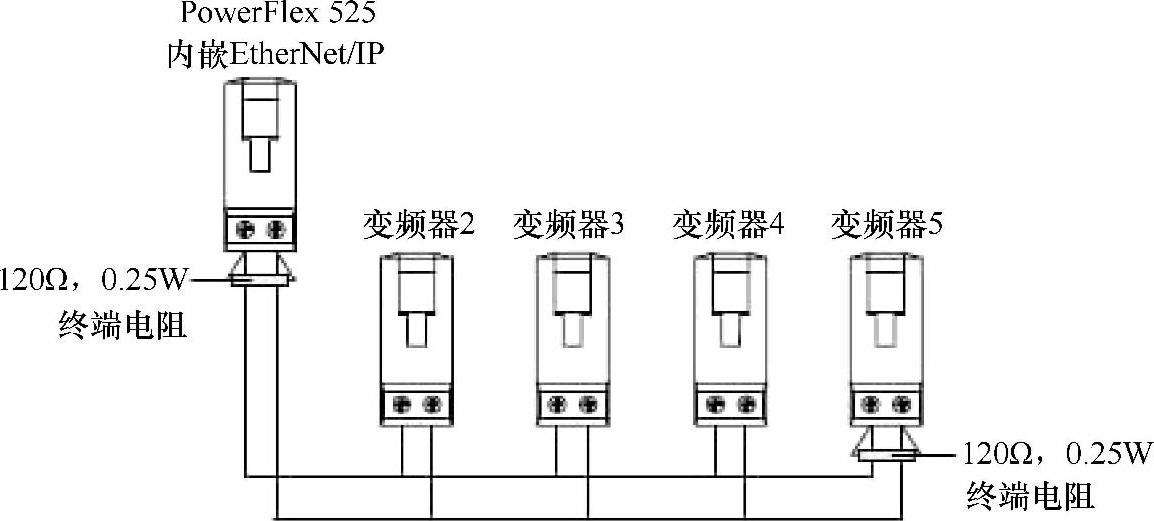

图5-101 多变频器模式的连接

多变频器模式的优势如下：

●低硬件成本，无需为雏菊链的连接购买附加的通信适配器。

●减少了网络节点数，例如单变频器模式的30个变频器需要消耗30个网络节点，在多变频器模式，30个变频器可以连接在6个网络节点上。

●控制器可以对所有的变频器控制、监视和读/写参数。多变频器模式的性能如下：

●如果内嵌EtherNet/IP适配器的PowerFlex 525电源关闭，具有雏菊链连接的变频器通信将会中断，且变频器将得到已设置在每个变频器中的相应的通信丢失引起的动作执行。

●送往雏菊链连接变频器的通信吞吐量将比EtherNet/IP上隔离节点每台变频器（单变频器模式）要低。这是因为内嵌的EtherNet/IP适配器必须得到EntherNet/IP数据，然后通过RS-485为每台变频器顺序地送出各自的数据。为Logic Command/Reference的传送和接收大约附加的吞吐量见表5-6。

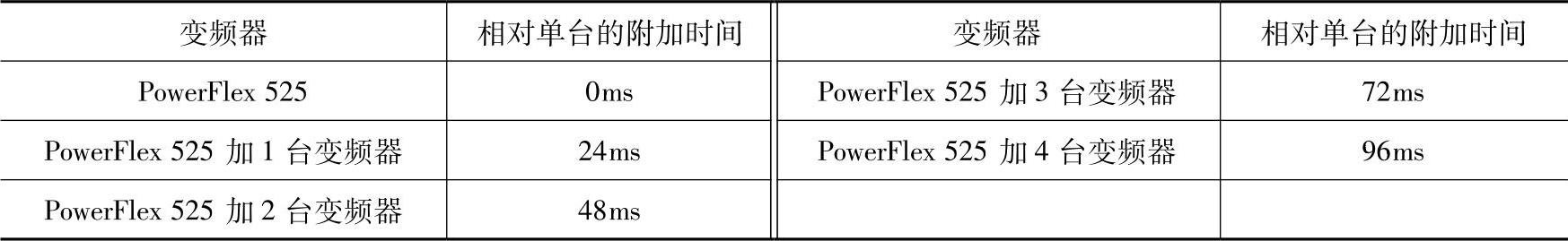

表5-6 多变频器附加时间表

●一旦RS-485端口用于雏菊链连接变频器，诸如HIM或USB转换器模块（1203-USB）等外围设备就不能连接了，DSI分离电缆不能用于加上第二个外围设备的连接。(www.daowen.com)

雏菊链的PowerFlex 525变频器连接，为了快速简便地完成安装，请使用AK-U0-RJ45-TB2P的端子块连接器，如图5-102所示。

RS-485多变频器网络为固定的19.2kbit/s、8位数据、无奇偶校验、1停止位。

RS-484网络也需要组态，必须分别在从变频器和主变频器中，设置它们之间关联的网络参数。在雏菊链连接的PowerFlex 4M变频器中设置参数，如表5-7中所列的参数。

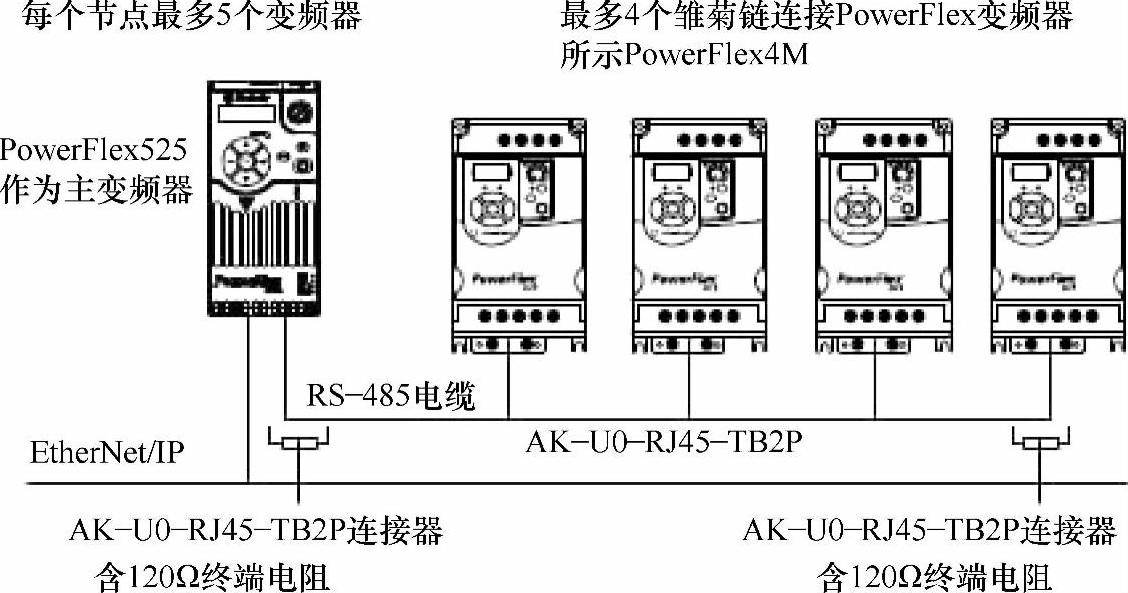

图5-102 多变频器雏菊连接示意图

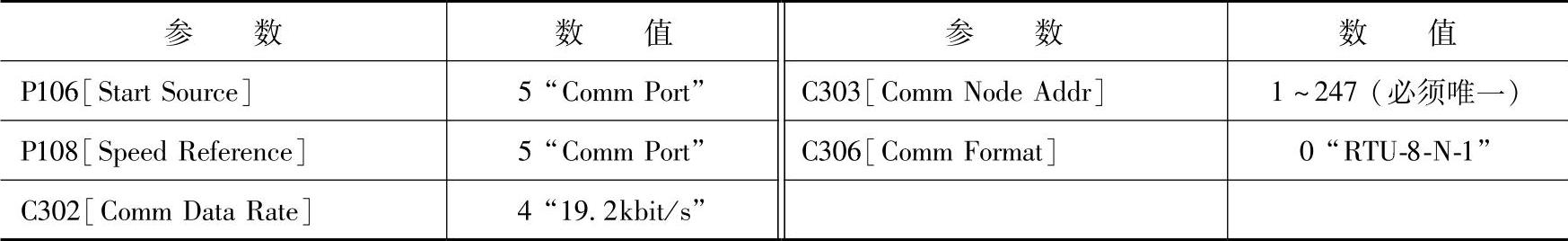

表5-7 从变频器网络参数

在主变频器PowerFlex 525中要设置参数，如表5-8所列的参数。

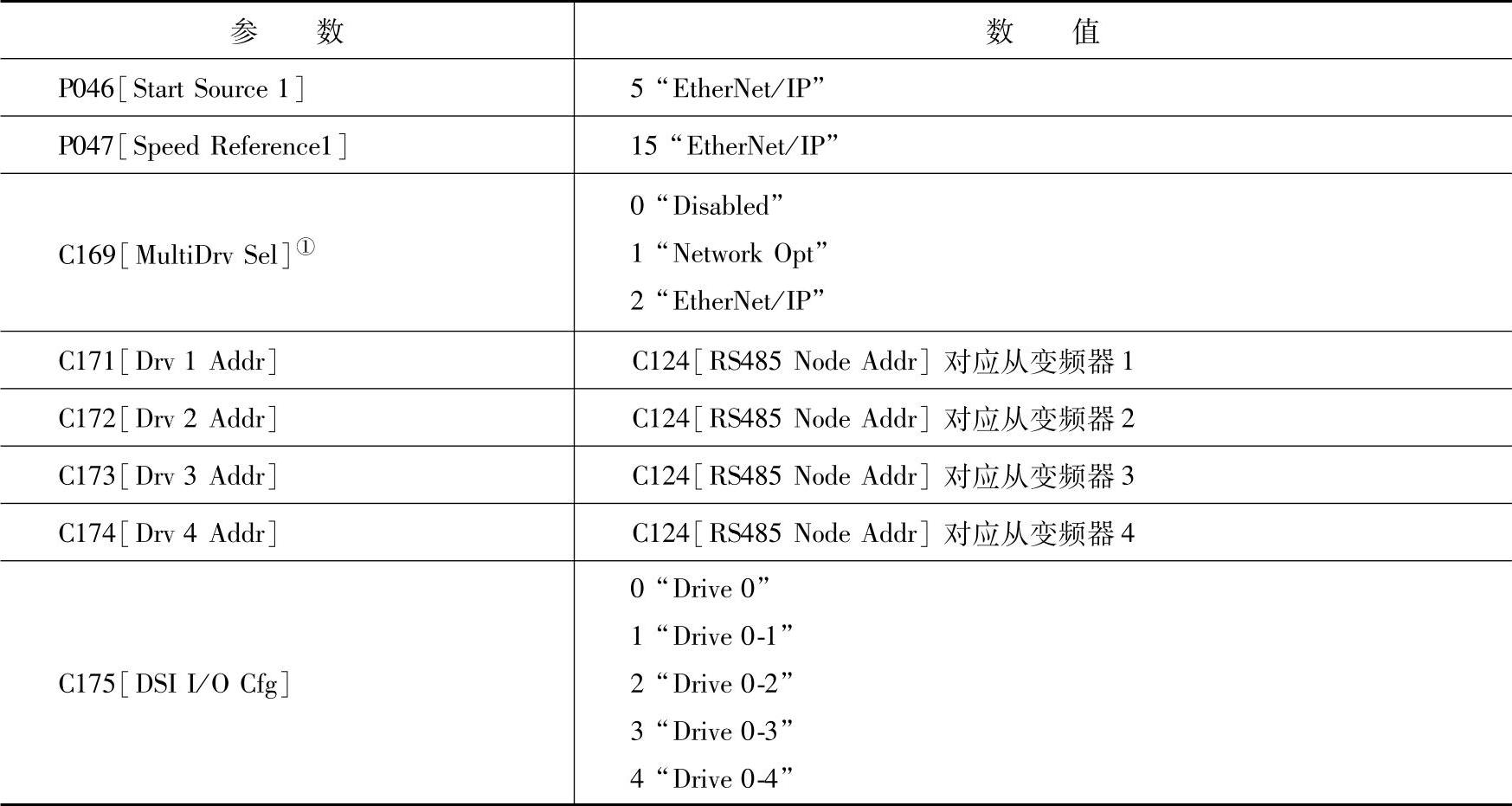

表5-8 主变频器网络参数表

①此参数设定后变频器须重上电。

2.多变频器的I/O映像表

多变频器的I/O映像表字，以I/O方式与控制器交换参数，输出I/O数据从扫描器发送，由EtherNet/IP网络适配器接收，输入I/O数据从EtherNet/IP网络适配器发送，由扫描器接收输入。

多变频器的I/O映像表字对应于变频器的参数C169[MultiDrv Sel]和C175[DSI I/O Cfg]。这些字都是16位的整型数。

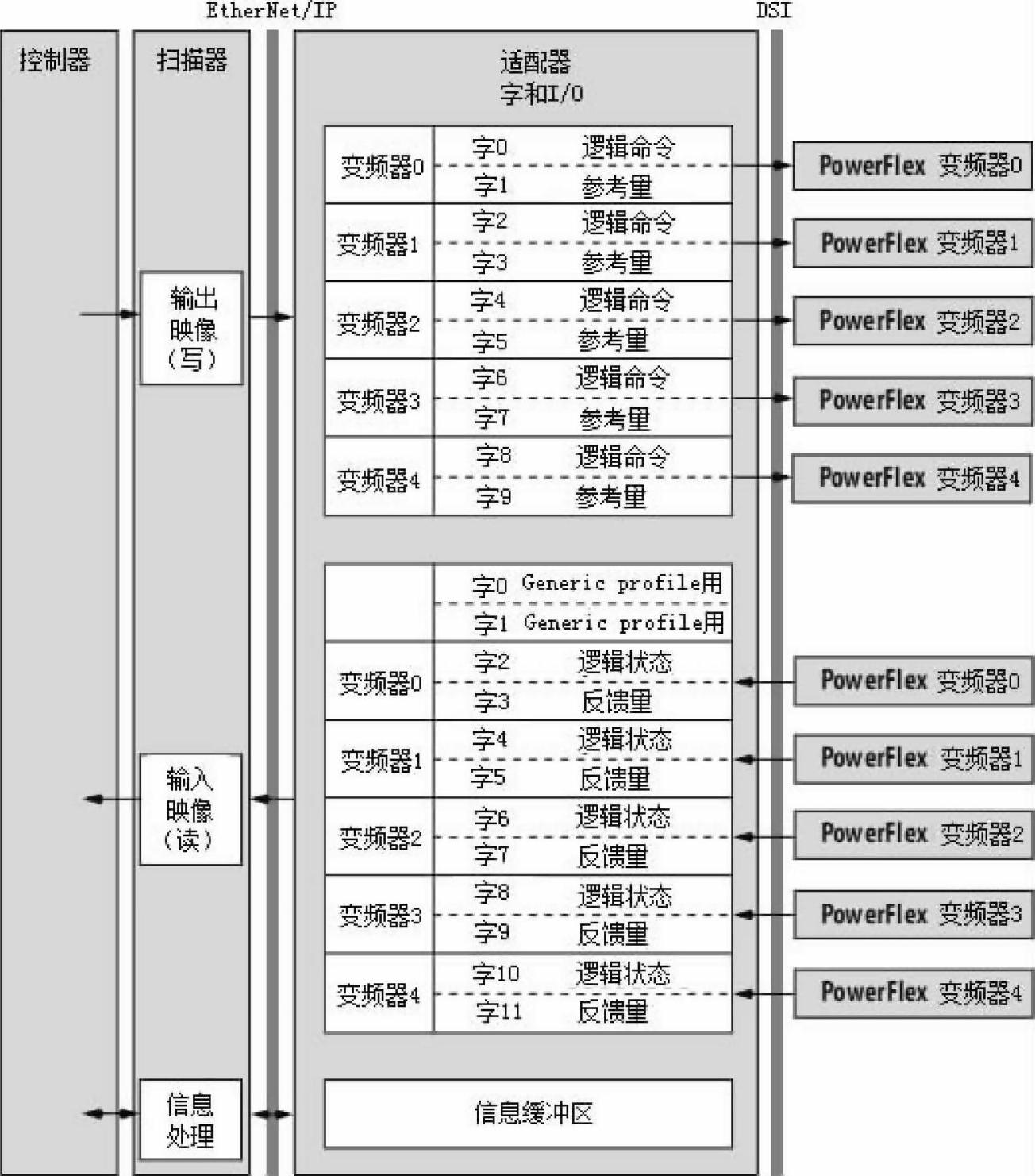

多变频器的I/O映像表如图5-103所示。

图5-103 多变频器的I/O映像表

在多变频器模式下，不能使用数据链。
