不同于I/O数据链的定时数据交换，在变频器中显性信息的传送需要编程来实现，将控制器数据传送到变频器，或将变频器的数据读入控制器。正如所有被控制器访问的模块一样，通常采用MSG指令来完成这个工作。简言之，控制器通过编程MSG指令的执行实现与变频器之间的显性数据传送。

1.运用显性信息

下面要讨论的是如何运用显性信息组态和监视PowerFlex 525变频器和内嵌EtherNet/IP适配器。显性信息用于传送不需要连续刷新的数据，可以用来组态和监视网络上设备的参数。

当显性信息执行时，之前是一个非连接信息，默认为不连接。当信息传送的计时很重要时，可以在控制器和变频器之间创建专用信息连接，为MSG指令设定的时候，在通信组态页面勾选Connected即可。这些信息连接附加在I/O连接中，当然，网络执行减少了更多信息连接交换。如果应用不能容忍这样，建议不要勾选Connected。

2.执行显性信息

在控制器中执行显性信息的传送需要经历几个步骤，图5-91所示是显性信息的传送。

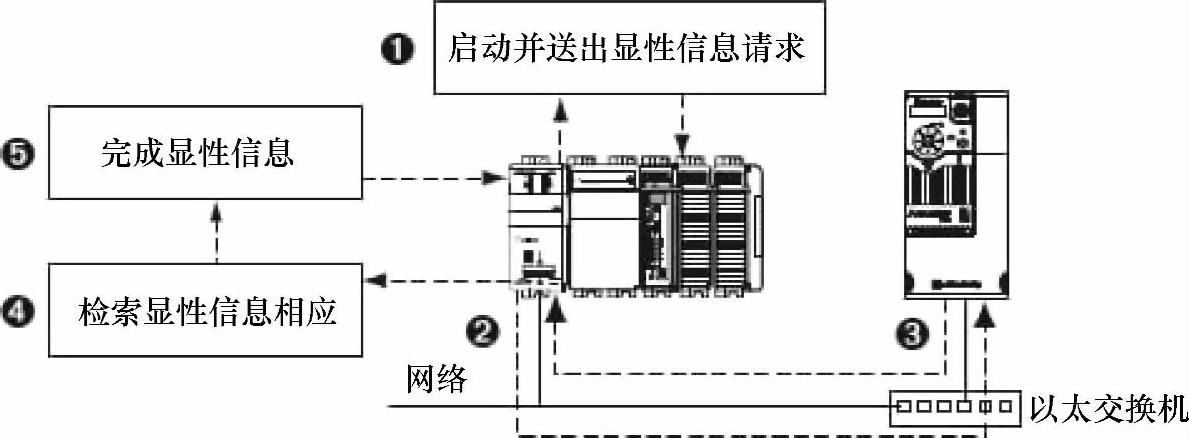

图5-91 显性信息的传送

显性信息处理过程如下：

●①：梯形图逻辑启动MSG指令，向扫描器或桥接模块发出显性信息请求（上载）。

●②：扫描器或桥接模块通过网络传送显性信息请求给从设备。

●③：从设备将传送显性信息的响应返回扫描器，数据存储在扫描器缓冲区中。

●④：控制器从扫描器缓冲区检索到显性信息响应（下载）。

●⑤：显性信息处理完成。

下面编写显性信息的传送，控制器访问变频器的MSG指令，如图5-92所示，这是一条关于对变频器读取参数的MSG指令执行。

当梯级条件成立，MSG指令被执行一次，对变频器读取参数一次。如果需要不断刷新读取数据，编程令MSG指令连续执行即可。

单击进入MSG指令的读组态对话框，如图5-93所示。

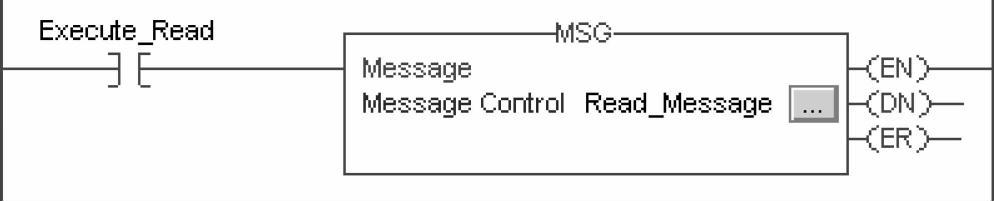

图5-92 读参数MSG指令执行梯级

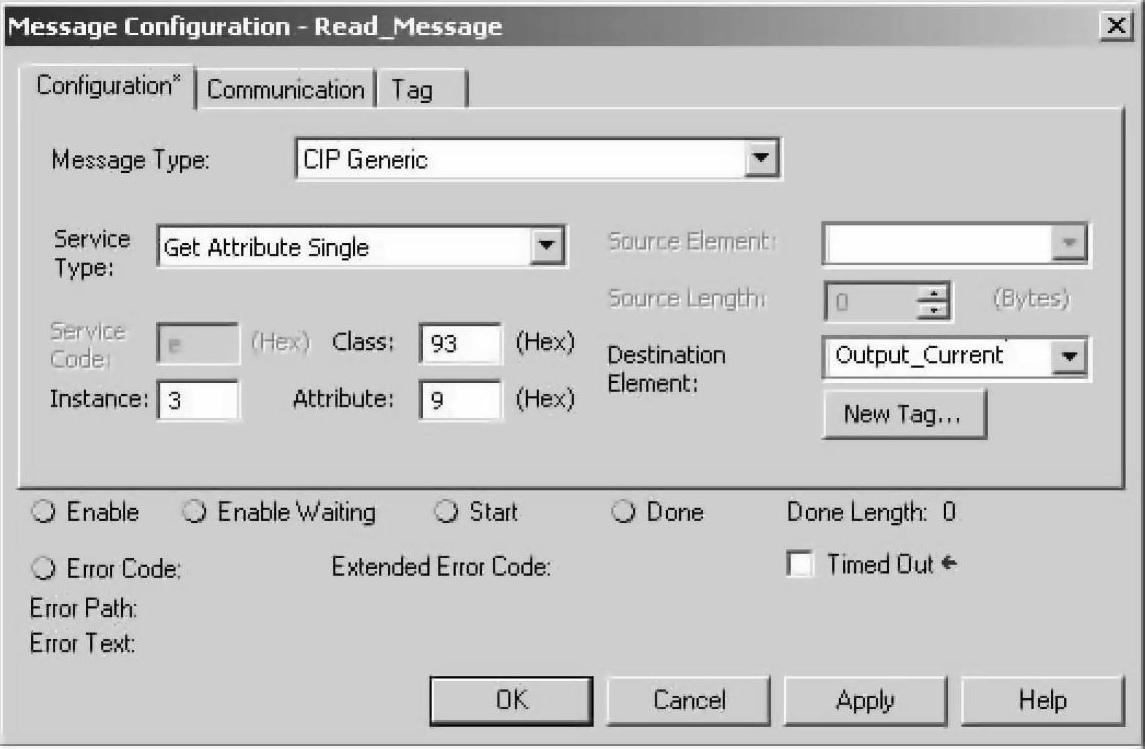

图5-93 MSG指令读组态对话框

说明：

●Message Type：选择CIP Generic，用于访问适配器中的DPI参数。

●Service Type：选择Get Attribute Single，该服务用于获取参数量。

●Service Code：请求服务的代码，e（十六进制）。

●Class：对应DPI参数的Class ID，93（十六进制）。

●Instance：同一个参数号的Instance号，3（十进制）。

●Attribute：对应参数量所属Attribute号，9（十六进制）。

●Destination Element：存放读取数据的标签，创建命名为Output_Current的标签，数据类型INT。

这个服务性指令的执行，在于获得变频器的输出电流。

单击Communication进入MSG指令通信路径组态，如图5-94所示。

说明：(www.daowen.com)

●Path：单击浏览找到I/O组态下的PowerFlex 525，自动选择了通信路径。

●选择连接方式，不勾选则只有MSG指令执行时占用连接，不执行时连接释放。勾选则占用连接，勾选Cache Connections则MSG指令占用缓存连接；勾选Large Connec-tions则占用大尺寸连接（4002字节），服务性指令不使用大尺寸连接，如图5-95所示。

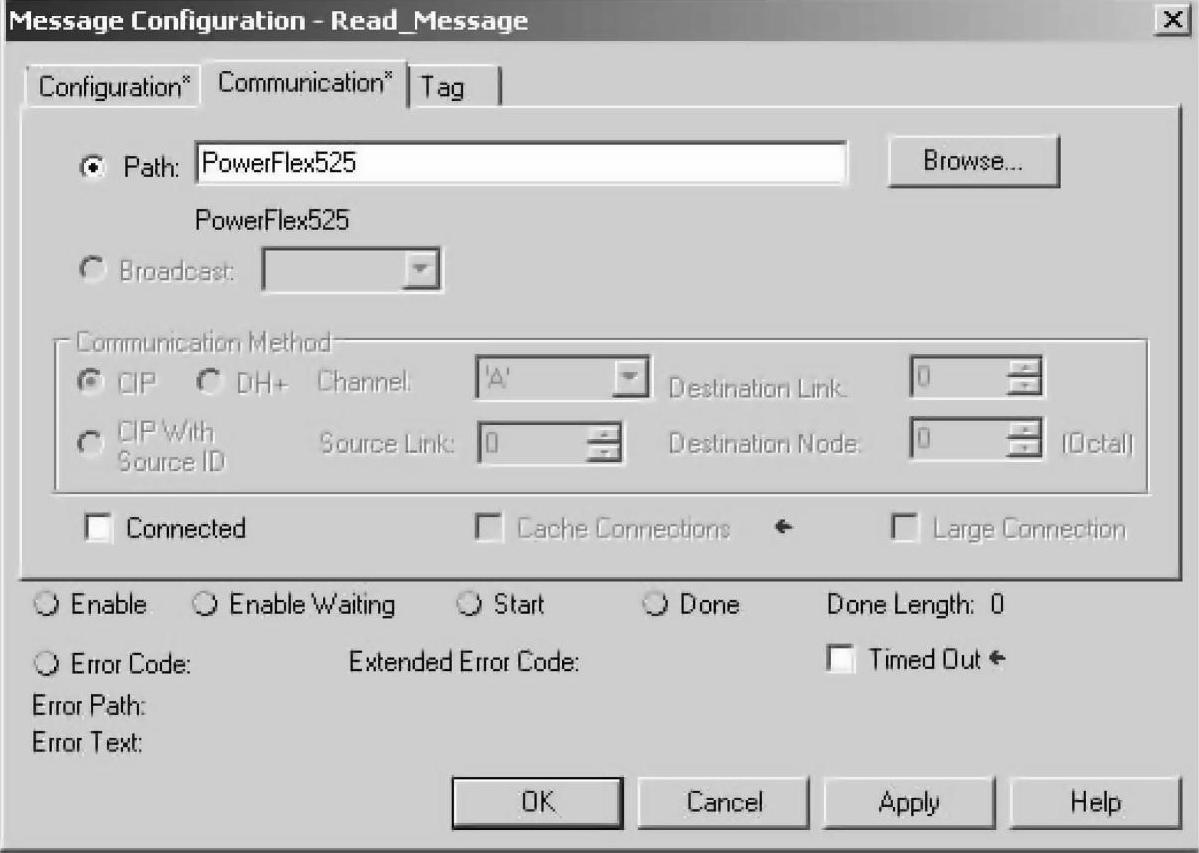

图5-94 MSG通信路径组态

图5-95 选择连接方式

图5-96所示是编写的写参数MSG指令执行梯级。

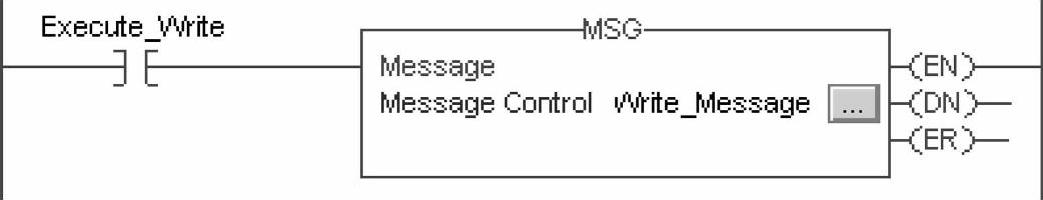

图5-96 写参数MSG指令执行梯级

当梯级条件成立时，MSG指令被执行一次，写出变频器参数一次。如果需要不断刷新写出数据，编程令MSG指令连续执行即可。

单击进入MSG指令的写组态对话框，如图5-97所示。

说明：

●Message Type：选择CIP Generic，用于访问适配器中的DPI参数。

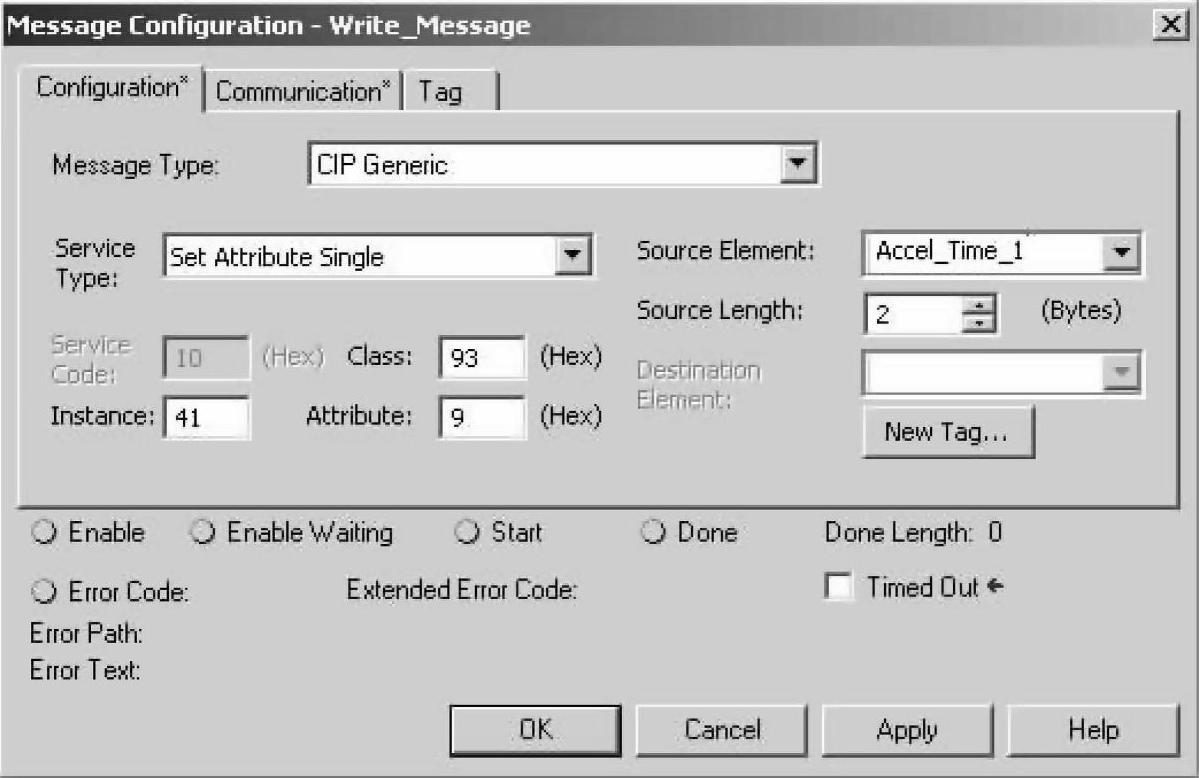

图5-97 MSG指令写组态对话框

●Service Type：选择Set Attribute Single，该服务用于设置参数量。

●Service Code：请求服务的代码，10（十六进制）。

●Class：对应DPI参数的Class ID，93（十六进制）。

●Instance：同一个参数号的Instance号，41（十进制）。

●Attribute：对应参数量所属Attribute号，9（十六进制）。

●Source Element：存放设置数据的标签，创建命名为Accel_Time_1的标签，数据类型INT。

这个服务性指令的执行，在于设置变频器的速度参数加速时间。

单击Communication进入MSG指令通信路径组态，如图5-98所示。

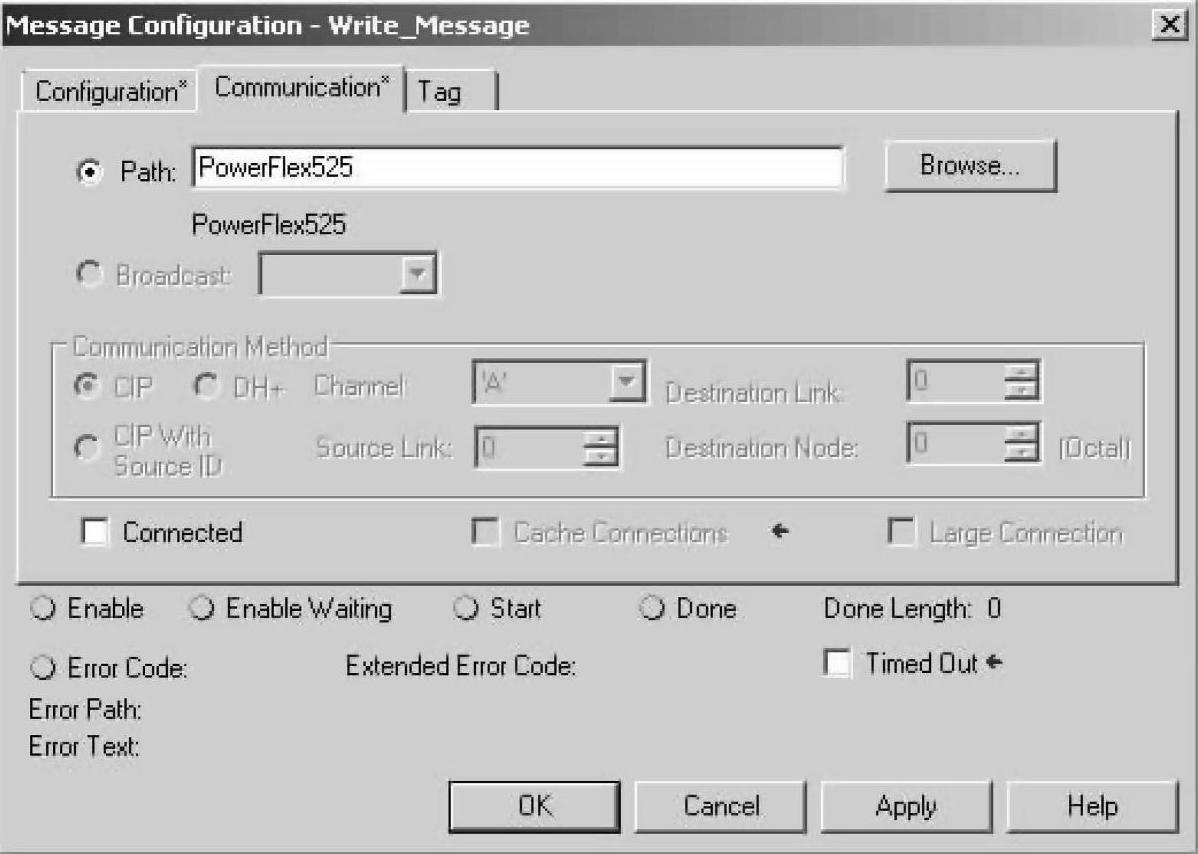

图5-98 MSG通信路径组态

说明：

●Path：单击浏览找到I/O组态下的PowerFlex 525，自动选择了通信路径。

●选择连接方式，不勾选则只有MSG指令执行时占用连接，不执行时连接释放。勾选则占用连接，勾选Cache Connections则MSG指令占用缓存连接；勾选Large Connec-tions则占用大尺寸连接（4002字节），服务性指令不使用大尺寸连接，如图5-99所示。

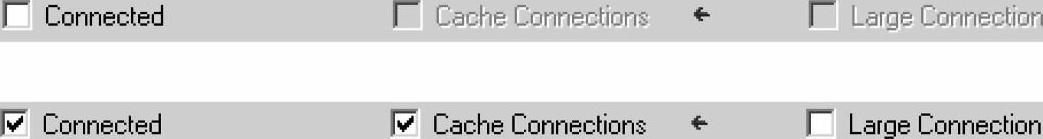

图5-99 选择连接方式
