图5-20 进入PowerFlex 525创建

首先，要在控制器项目中创建变频器模块。

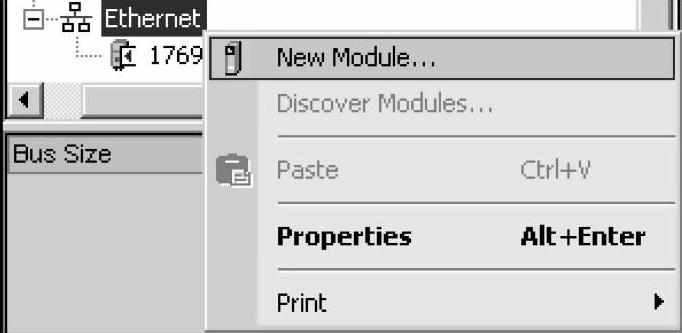

使用Studio 5000软件，在控制器项目的I/O组态中右击Ethernet，如图5-20所示。

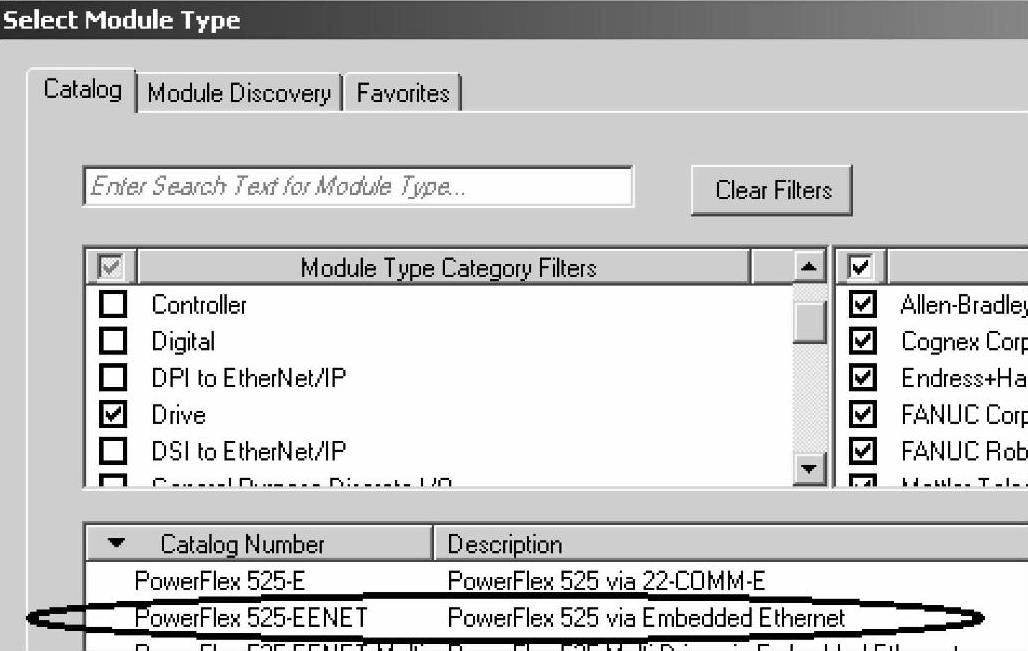

单击进入模块选择，选定内嵌以太端口的PowerFlex 525，如图5-21所示。

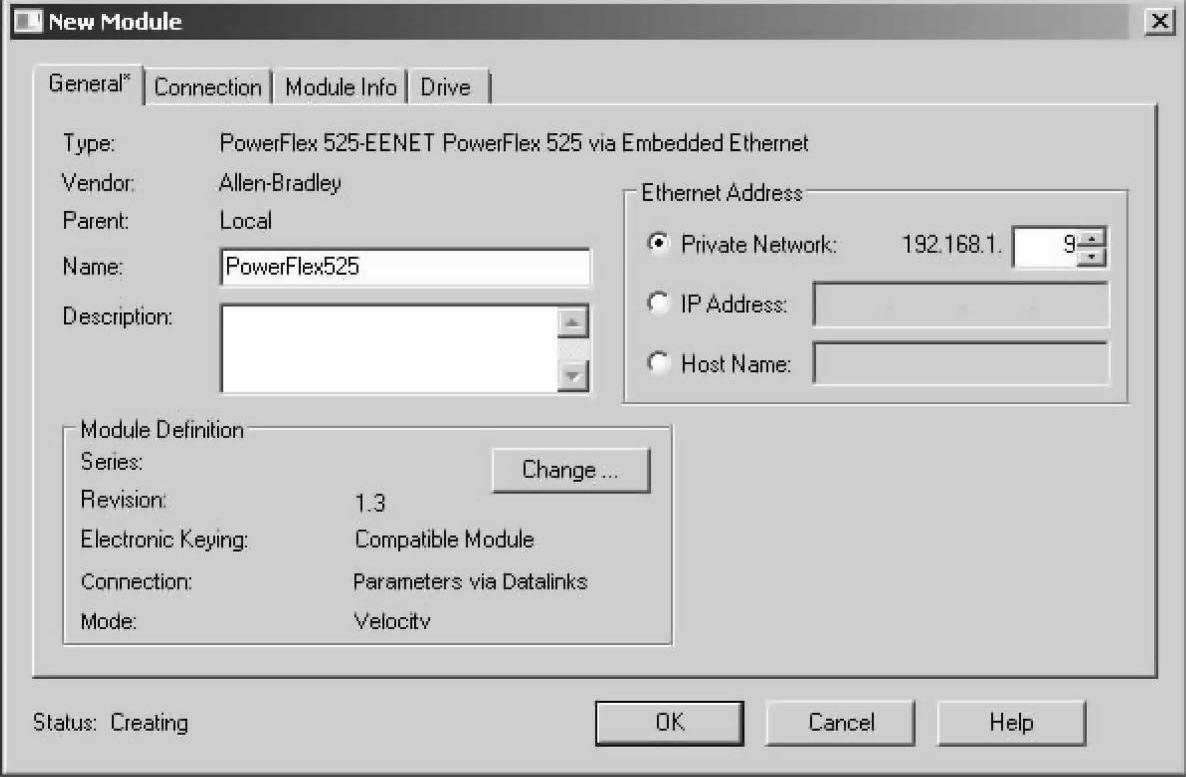

单击创建模块，如图5-22所示。

说明：

图5-21 选定内嵌以太端口的PowerFlex 525

图5-22 创建PowerFlex 525

●Name：为PowerFlex 525模块命名，只能是ASCII码字符。

●Description：变频器的注释说明，可以是中文或其他文字。

●Ethernet Address：设定变频器在以太网上的IP地址。

—：如果通信IP地址位于192.168.1.XXX的子网，则键入IP地址的最后一段。

—：如果通信IP地址不在192.168.1.XXX的子网，则键入完整的IP地址。

—：主机名称，如果需要则键入。

●Module Definition：模块定义，显示模块当前参数，可修改。

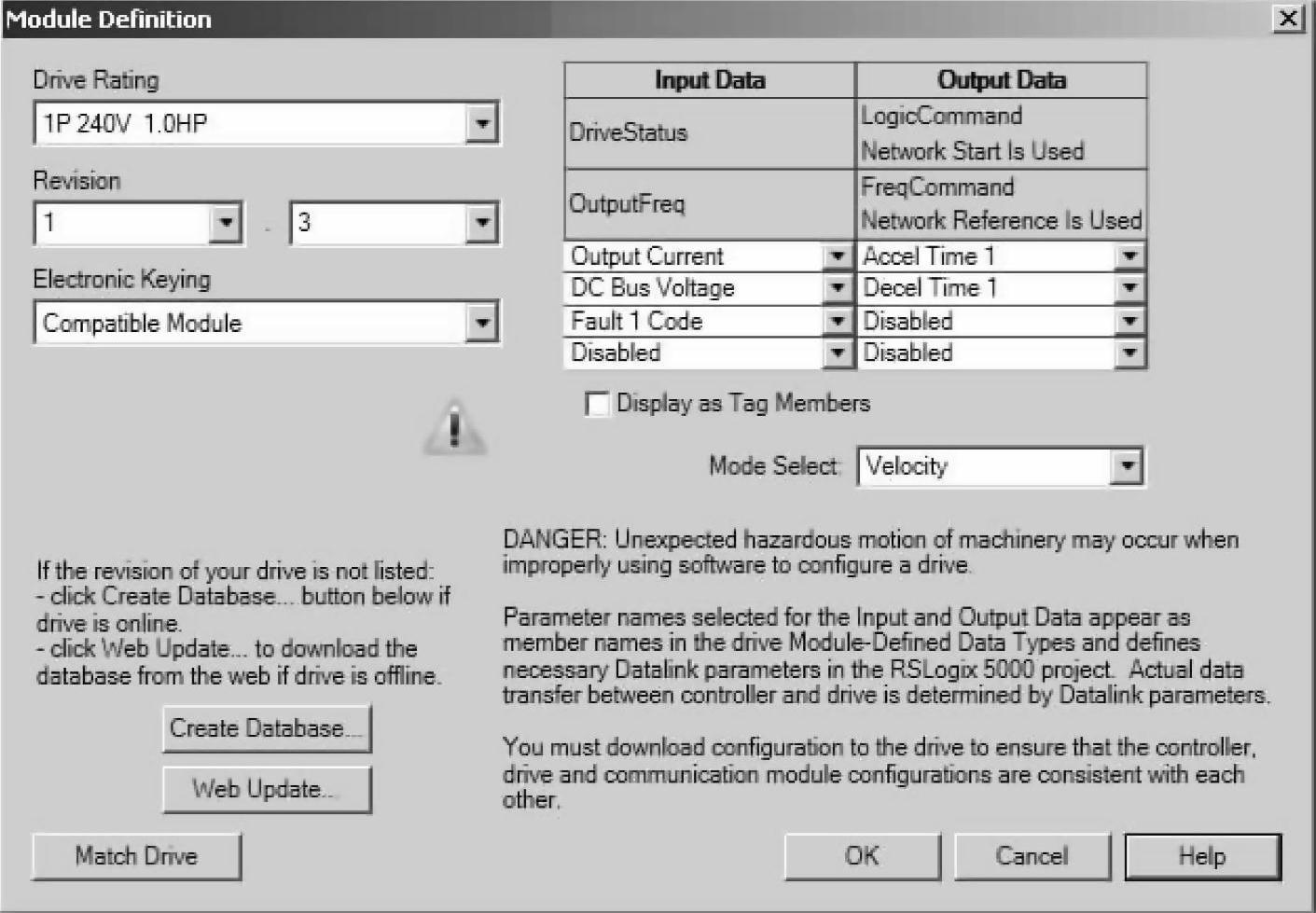

单击进入PowerFlex 525定义修改对话框，如图5-23所示。

图5-23 PowerFlex 525模块定义修改

说明：

●Drive Rating：通过列表选择适合变频器型号的电压和功率，如果没有列表，则变频器的数据库没有安装在计算机中，可先单击Create Database...或Web Update...按钮获取。当模块在线时不可修改。(www.daowen.com)

●Revision：模块固件版本，包括主要版本和次要版本，此处主要版本为1，次要版本为3，应与安装AOP文件的版本一致。

●Electronic Keying：电子识别模式，组态模块和在线模块的辨识，确定接收或拒绝与控制器建立通信，当在线改变时，将引起暂时的连接中断而丢失数据。有如下选择：

—Exact Match：精确匹配模式，由Profile分配给变频器模块的所有属性必须与实际变频器完全匹配，否则将拒绝连接。

—Compatible Module：兼容模式，具有模块性能兼容性，要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本一致，组态模块次要版本低于在线模块次要版本，推荐使用的模式，并建议选用较低次要版本。

—Disable Keying：任意模式，不考虑变频器模块的属性，但考虑数据的尺寸和形式，组态模块与在线模块的制造商、产品类型、产品目录号要非常接近，具有不可预测风险，一般不建议使用。

●单击在线为变频器创建数据库文件，当变频器的版本不可用或控制器不能与变频器连接时，如果通过本地网络可访问外围设备时，则可采用这个方式。所创建的数据库文件支持任何变频器/外围设备以及AOP被打开的独立设备。

●单击离线为变频器创建数据库文件，当变频器的版本不可用或控制器不能与变频器连接并可打开互联浏览视窗时，可采用这个方式。访问Allen-Bradley网页的变频器更新页面，可以下载DriveTools SP数据库文件以及其他AOP使用的文件。下载数据库文件时，变频器必须是离线的。

●单击在线匹配变频器，当变频器的版本不可用或控制器不能与变频器连接时，如果通过本地网络可访问外围设备时，则可采用这个方式。将上载在线变频器数据，匹配已组态的变频器。

●Input Data：变频器通过数据链送给控制器的变频器或外围设备参数，由两部分组成，不可改变部分和可改变部分。

—DriveStatus和OutputFreq是由变频器Produced数据和控制器Consumed数据常规的I/O更新数据，DriveStatus包含了逻辑位状态信息，诸如Ready、Alarm、Fault和At Reference；OutputFreq包含了速度反馈，这两个输入数据的组态是不能选择和改变的。

—有4个可选择的数据链接，单击下拉菜单，分配变频器的参数，变频器所需要的输入参数传送给控制器。例如将Output Current、DC Bus Voltage和Fault1 Code参数通过网络送到控制器中。使用数据链仍然必须分配参数C153[EN Data In 1]～C156[EN Data In 4]指向适合的变频器或连接外围设备中的参数。

●Output Data：控制器通过数据链送给变频器的变频器或外围设备参数，由两部分组成，不可改变部分和可改变部分。

—LogicCommand和FreqCommand是由控制器Produced数据和变频器Consumed数据常规的I/O更新数据，LogicCommand用于网络启动命令，包含了逻辑位信息，诸如Stop、Start、Forward、Reverse和Reset；FreqCommand用于网络参考，包含了速度参考值，这两个输入数据的组态是不能选择和改变的。

—LogicCommand下显示Network Start Is Used时，表示为默认的用于新的PowerFlex525变频器的启动源是连接在网络的控制器，如果要改变启动源，必须访问变频器中的参数[Start Source x]。LogicCommand下显示Alternative Start Is Used时，表示启动源不是控制器。

—FreqCommand下显示Network Reference Is Used时，表示默认的用于新的PowerFlex525变频器的速度参考命令是连接在网络的控制器，如果要改变速度参考命令，必须访问变频器中的参数[Speed Reference x]。FreqCommand下显示Alternative Refer-ence Is Used时，表示速度参考命令不是控制器。

—有4个可选择的数据链接，单击下拉菜单，分配变频器的参数，控制器将所需要的输出参数传送给变频器，例如将Accel Time1、Decel Time1参数通过网络送到变频器中。使用数据链仍然必须分配参数C157[EN Data Out 1]～C160[EN Data Out 4]指向适合的变频器或连接外围设备中的参数。

●：勾选此项，显示的选择链接输入参数和输出参数，将按照出现在控制器数据表中标签元素的名称。

●Mode Select：选择用于PowerFlex 525变频器模块的逻辑命令字和逻辑状态字的位定义，该选项仅显示端口0的变频器。

—Velocity：选择用于通信网络的特定于速度的命令和状态字的位定义。

—Position：选择用于通信网络的特定于位置/光纤的命令和状态字的位定义。

单击完成模块定义。

完成模块创建之后，在控制器项目I/O组态的网络中出现新的设备，如图5-24所示。
