变频器面板的操作按键可用来设置设备参数,面板上的按键和LCD板的显示配合可完成基本的操作,以下是相关的操作步骤。


图5-3 上电后显示

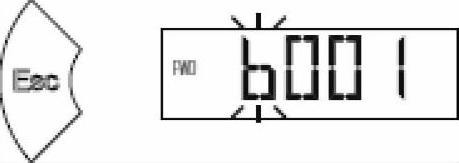

●变频器上电后,最后用户选择基本显示组参数号,闪烁的字符。这个显示默认参数当前量。按Esc键,显示基本显示组参数号,参数号闪烁,如图5-3所示。

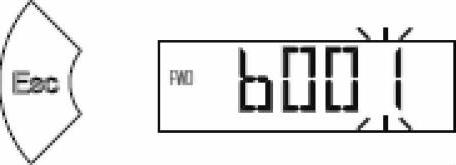

●按Esc键进入参数组列表,参数组字母闪烁,如图5-4所示。

●按上键或下键滚动显示参数组字母列表,可选择b、P、t、C、L、d、A、f和Gx,如图5-5所示。


图5-4 进入参数列表


图5-5 选择参数组

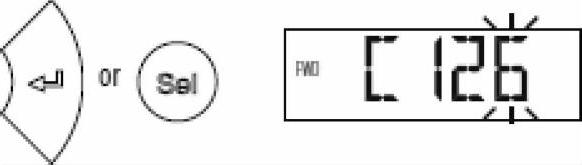

●按回车键或Sel选择参数组,参数组中最后一次查看的参数右边的数字将闪烁,如图5-6所示。

●按上键或下键滚动显示参数列表,如图5-7所示。


图5-6 确定参数组


图5-7 显示参数列表

●按回车键查看参数的值,或按下Esc键返回参数列表,如图5-8所示。

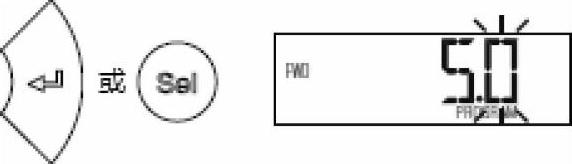

●按回车键或Sel键进入编程模式并编辑量值,右边数字将闪烁,LCD显示板上的字PROGRAM亮起,如图5-9所示。(www.daowen.com)


图5-8 返回参数列表


图5-9 进入编辑参数量值

●按上键或下键改变参数量值,如图5-10所示。

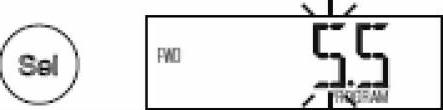

●如果是想要的值,按Sel传送数值或位值,可以被改变的数值或位值将闪烁,如图5-11所示。


图5-10 修改参数量值


图5-11 修改参数量值

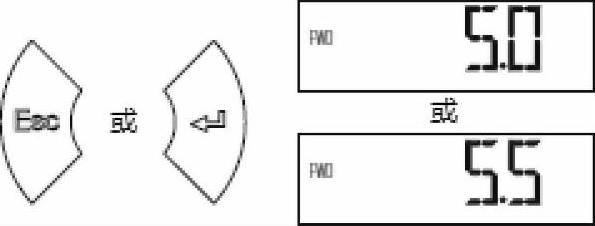

●按Esc键放弃改变并退出编程模式,按回车键保存改变并退出编程模式,数值停止闪烁,LCD显示板上的字PROGRAM关闭,如图5-12所示。

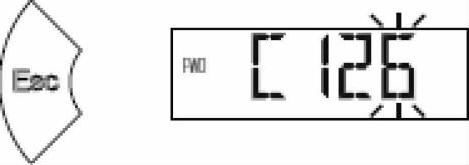

●按Esc键返回参数列表。继续按Esc键返回编程菜单,如图5-13所示。


图5-12 退出编程模式


图5-13 返回参数列表

利用面板的按键操作完成变频器参数设置,无需增加额外的硬件设备,是在设备的本地操作,缺点是不够直观,要清楚每个参数编号的含义;对常用的几个参数的设置也许是简便的。
