RSLinx Classic软件也可以监视模块,确定Stratix 5700的EDS文件存在于RSLinx Classic软件之中。在浏览中找到Stratix 5700模块,选中右击,如图4-102所示。
图4-102 浏览找到Stratix 5700模块
选择Module Configuration,单击Port Configuration进入模块端口组态对话框,如图4-103所示。
交换机的初次IP地址不能在此设定,经过Express Setup初始化启动之后可以修改IP有关的信息。
单击Advanced Port Configuration进入交换机的高级端口组态,如图4-104所示。这个对话框中的信息是非常熟悉的,在Studio 5000软件中曾经有过类似的组态,这里不赘述。
此外,通过RSLinx Classic软件也可以查看交换机的状态,如图4-105所示。
选择Module Statistics,单击进入,再单击Port Diagnostics进入端口诊断页面,如图4-106所示。
选择不同端口,查看端口的数据交换的工作状态。(www.daowen.com)

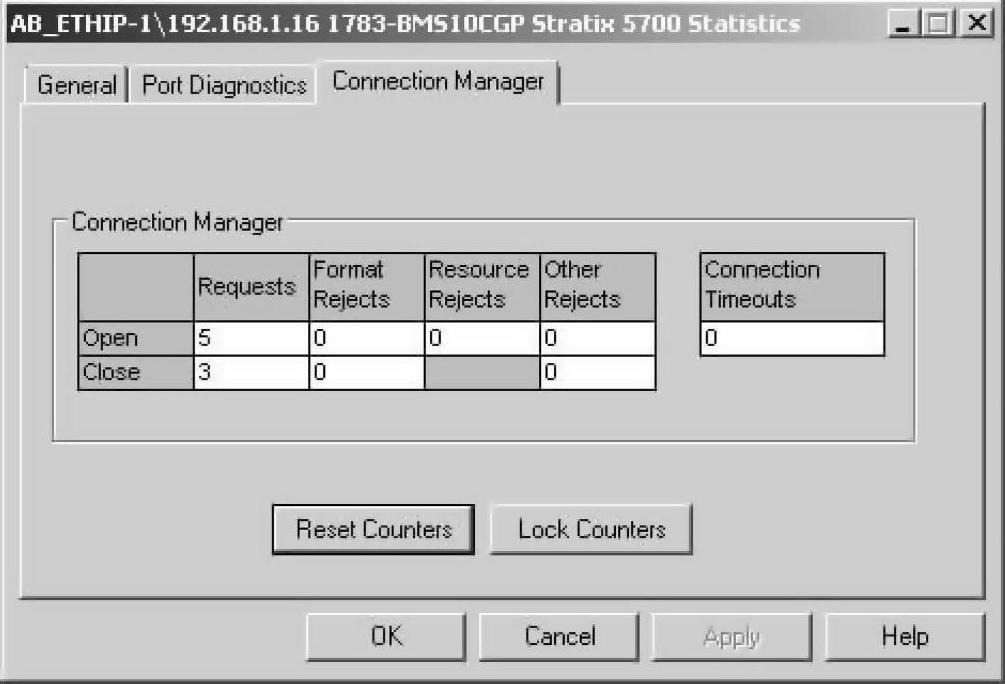

单击Connection Manager进入连接管理页面,如图4-107所示。
交换机的连接是通信的重要指标,通过页面的管理可以了解连接的运用情况,交换机的总连接数包含静态的固定连接和动态的连接。
图4-104 交换机的高级端口组态
图4-105 进入模块状态
图4-106 交换机端口诊断显示
图4-107 连接管理页面
