如何创建Stratix5700模块

在Studio 5000编程软件中,创建交换机Stratix 5700模块。

在控制器项目的I/O组态下选择Ethernet,右击弹出菜单,选择New Module,如图4-69所示。

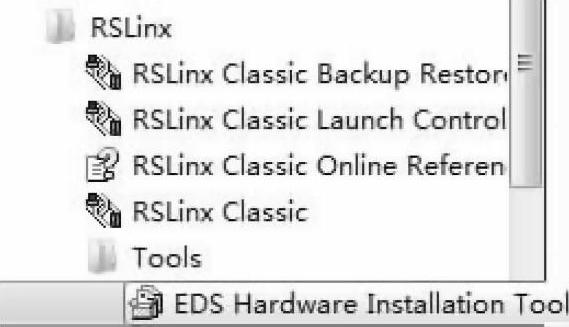

图4-68 安装EDS文件

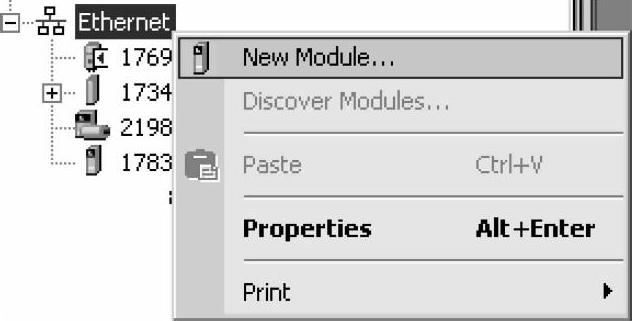

图4-69 在以太网下创建新模块

单击978-7-111-46407-5-Chapter04-145.jpg进入模块选择页面,选中1783-BMS10CGP模块,如图4-70所示。

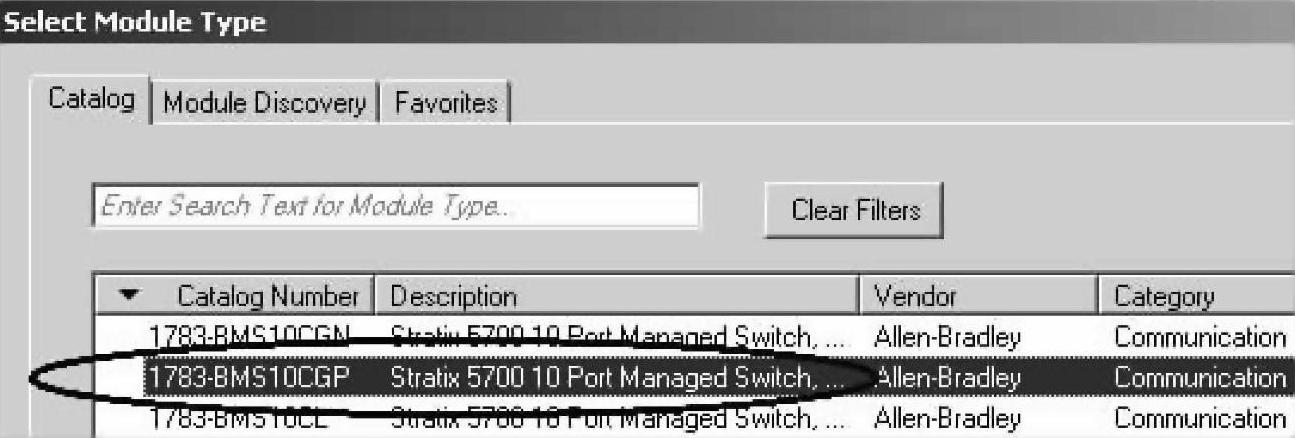

图4-70 选中1783-BMSO6SA模块

单击978-7-111-46407-5-Chapter04-147.jpg创建模块,如图4-71所示。


图4-71 创建Stratix 5700模块

说明:

●Name:为Stratix 5700模块命名,只能是ASCII码字符

●Description:模块的注释说明,可以是中文或其他文字。

●Ethernet Address:为模块修改IP地址,确定跟Express Setup启动的初始化所设定的网段IP地址和主机名称是一致的。

●Module Definition:模块定义,显示模块当前参数,可修改。

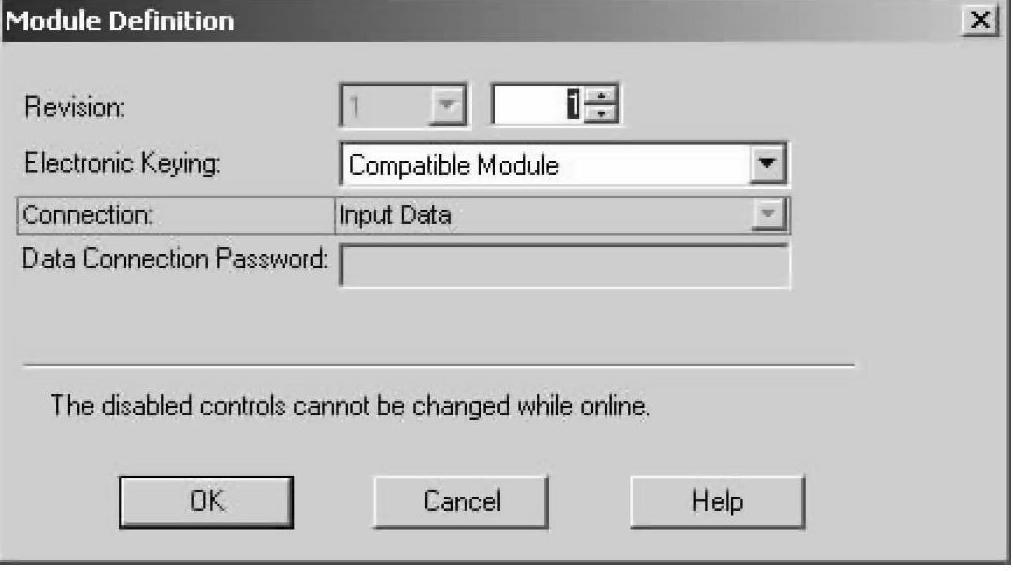

图4-72 模块定义页面(www.daowen.com)

单击978-7-111-46407-5-Chapter04-150.jpg进入定义模块参数页面,如图4-72所示。

说明:

●Revision:模块固件版本,包括主要版本和次要版本,此处主要版本为1,次要版本为1。

●Electronic Keying:电子识别模式,组态模块和在线模块的辨识,确定接收或拒绝与控制器建立通信,有如下选择:

—Exact Match:精确匹配模式,模块性能完全吻合,要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本和次要版本完全一致。

—Compatible Module:兼容模式,具有模块性能兼容性,要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本一致,组态模块次要版本低于在线模块次要版本,推荐使用的模式,并建议选用较低次要版本。

—Disable Keying:任意模式,不考虑模块的性能,但考虑数据的尺寸和形式,组态模块与在线模块的制造商、产品类型、产品目录号要非常接近,具有不可预测风险,一般不建议使用。

●Connection:连接类型,可选择输入和输出,默认为输入类型。

●Data Connection Password:键入访问交换机的密码,与Express Setup启动的初始化所设定的一致,仅数据连接时需要键入。

单击978-7-111-46407-5-Chapter04-151.jpg完成模块的参数修改,回到模块组态页面。

单击978-7-111-46407-5-Chapter04-152.jpg完成模块的创建。

将控制器项目下载到控制器,然后在线连接,可以观察Stratix 5700软件的控制器项目I/O组态下,通信显示是否正常。

如果没有安装Stratix 5700的AOP文件,模块状态会显示不正常,如图4-73所示。

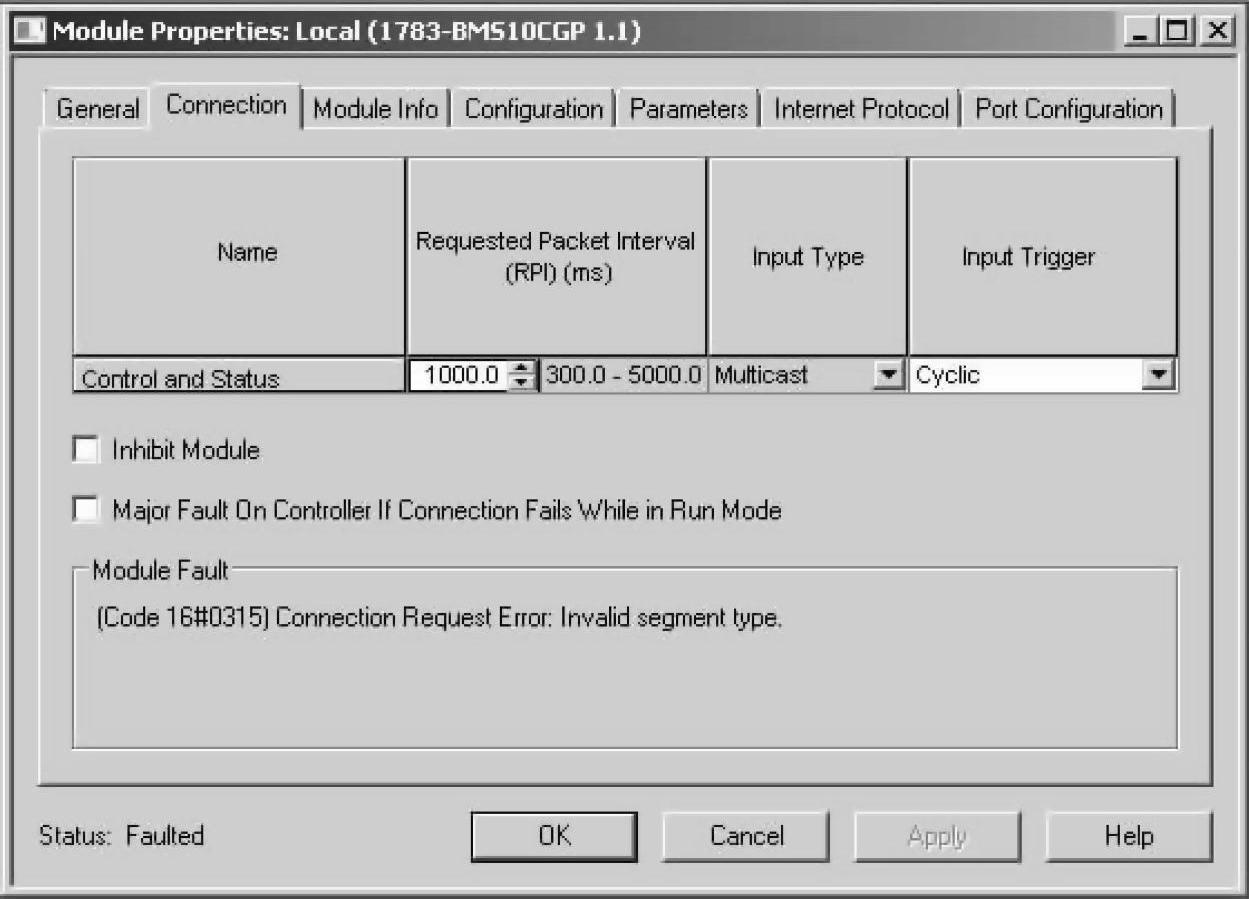

模块可以通信,但不能建立数据的连接,模块左下角的状态为Connecting和Faulted交替显示。在连接页面上将提示Invalid segment type,通常这表示Studio 5000软件所含的信息跟欲访问的模块数据结构是不吻合的,Studio 5000没有足够的信息量识别Stratix 5700模块的数据结构,而且简单的页面也不能进行完全的参数组态。显然,这样不能进行Stratix 5700模块的组态和监视工作。


图4-73 未安装AOP的模块页面

如果正确地安装了Stratix 5700的AOP文件,在控制器项目下载之后,在线连接控制器查看,正确连接的信息将显示出来,具有更为丰富的组态内容,并能够进行相应的组态和监视操作。
