对Stratix 5700进行常规的维护也可以通过设备管理Web来实行。

下拉维护菜单,显示维护的条目,如图4-62所示。

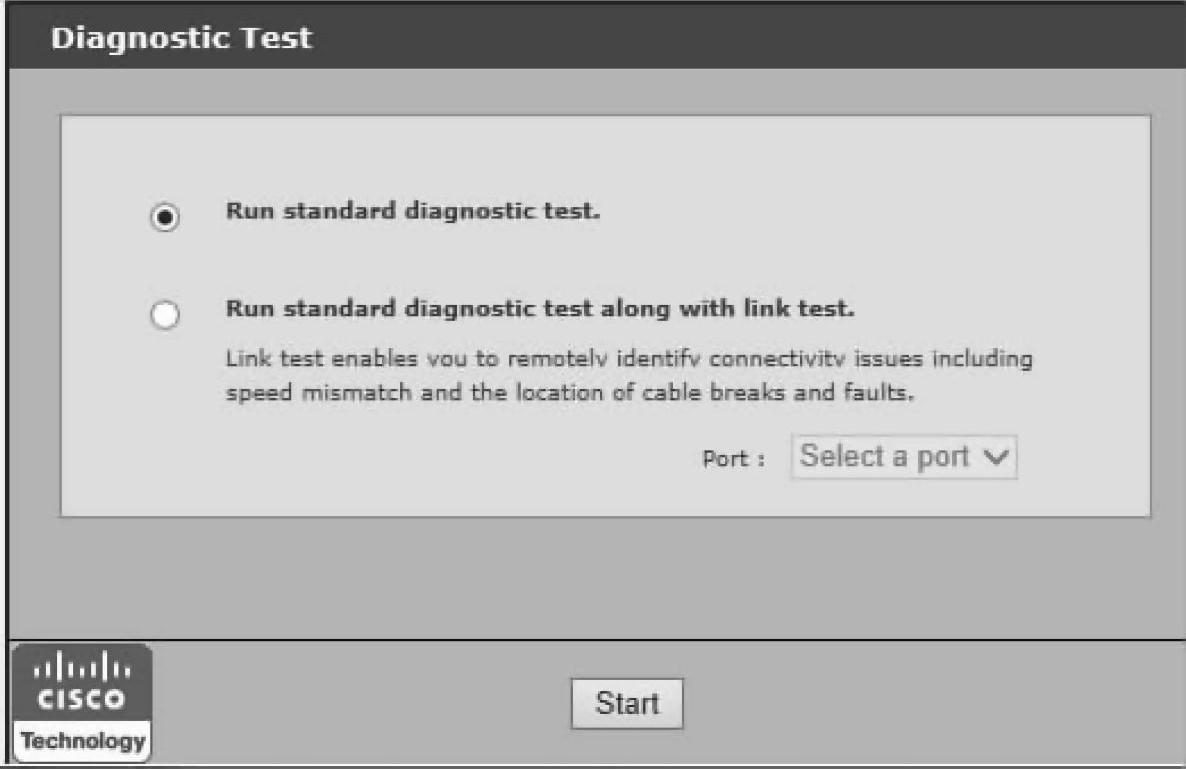

在维护条目选择中,单击978-7-111-46407-5-Chapter04-131.jpg进入诊断测试页面,如图4-63所示。


图4-63 诊断测试组态页面

说明:

●Run standard diagnostic test:选择运行标准诊断测试。

●Run standard diagnostic test along with link test:选择在链接过程中运行标准诊断测试,

链接使能包含了速度匹配以及电缆中断和故障位置的测试。

单击状态栏右侧的978-7-111-46407-5-Chapter04-133.jpg,或单击本页的978-7-111-46407-5-Chapter04-134.jpg则可进入诊断测试报告页面,如图4-64所示。


图4-64 诊断测试报告页面

说明:

●Severity:安全等级。

●Description:对诊断进行说明。

●Recommendation:对诊断结果提出的建议。

●Staus:显示交换机当前的状态。

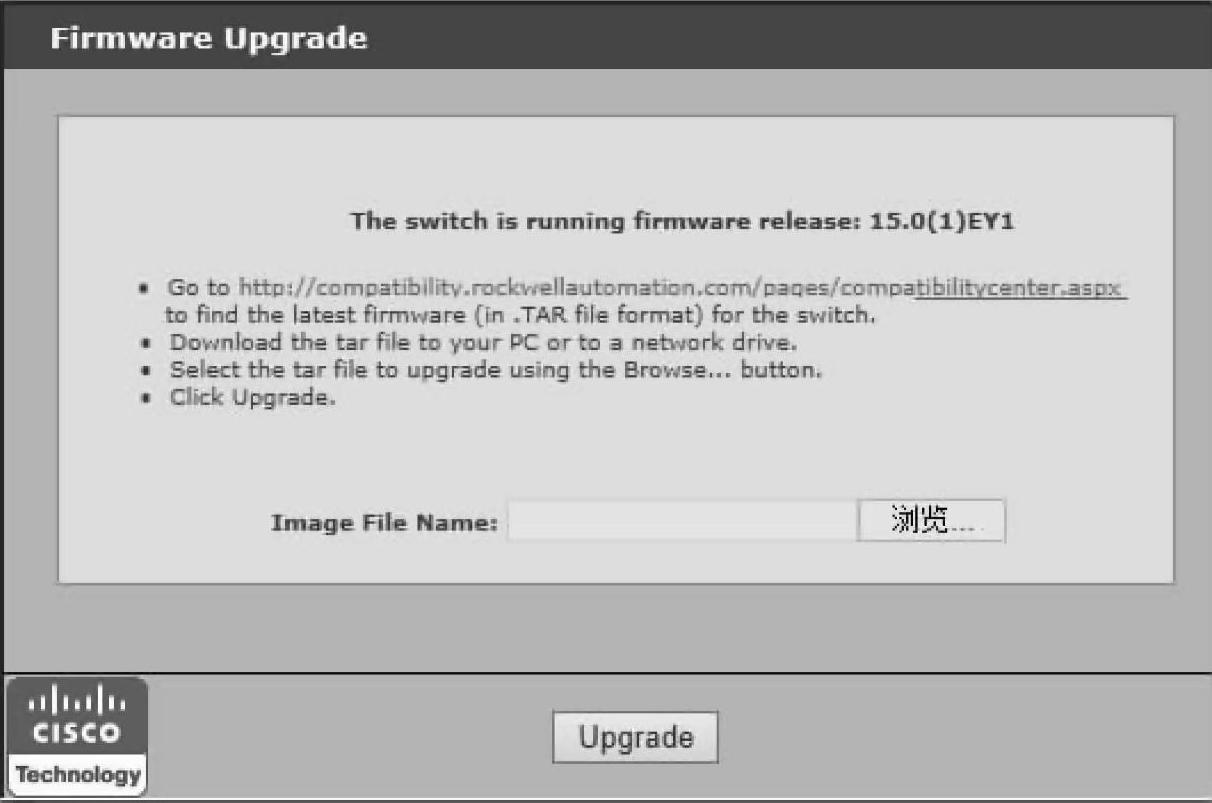

在维护条目选择中,单击978-7-111-46407-5-Chapter04-136.jpg进入固件更新页面,如图4-65所示。


图4-65 固件更新页面

对交换机的固件进行更新,通过浏览找到更新固件的映像文件,如果没有更新固件的映像文件,则到页面指定的网页链接实行下载。

单击978-7-111-46407-5-Chapter04-138.jpg开始实施固件更新的操作,其操作过程跟其他模块的固件更新相似。(www.daowen.com)

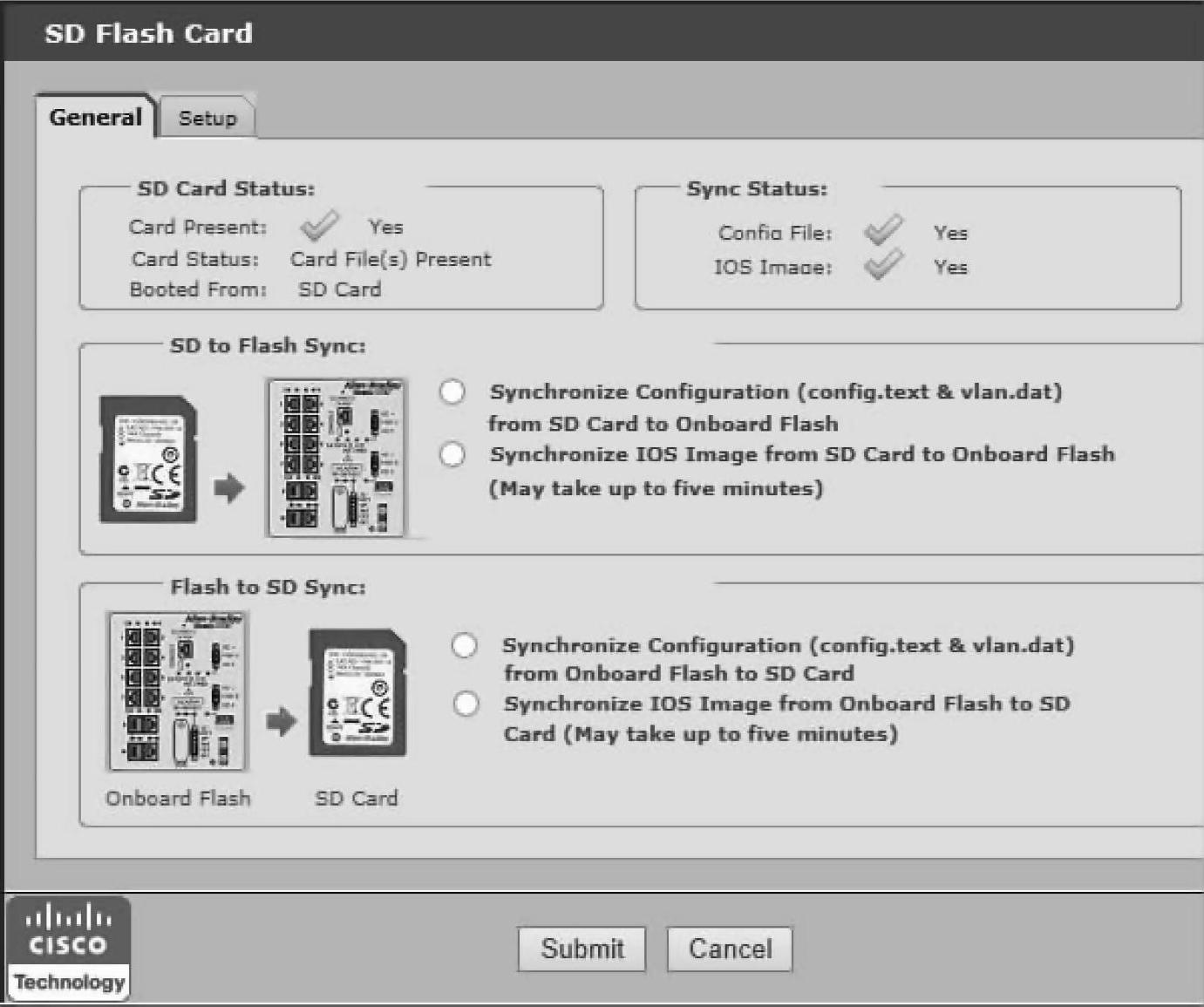

在维护条目选择中,单击978-7-111-46407-5-Chapter04-139.jpg进入SD闪存卡管理页面,如图4-66所示。

说明:

●SD Card Status:SD闪存卡的状态,包括SD闪存卡是否存在、卡上是否有当前文件、是否从SD闪存卡启动。

●Sync Status:同步状态,包括组态文件是否存在、IOS映像文件是否存在。

●SD to Flash Sync:SD闪存卡传送到板载闪存的选择:

—同步组态从SD闪存卡传送到板载闪存。

—同步IOS映像从SD闪存卡传送到板载闪存。

●Flash to SD Sync:板载闪存传送到SD闪存卡的选择:

—同步组态从板载闪存传送到SD闪存卡。

—同步IOS映像从板载闪存传送到SD闪存卡。

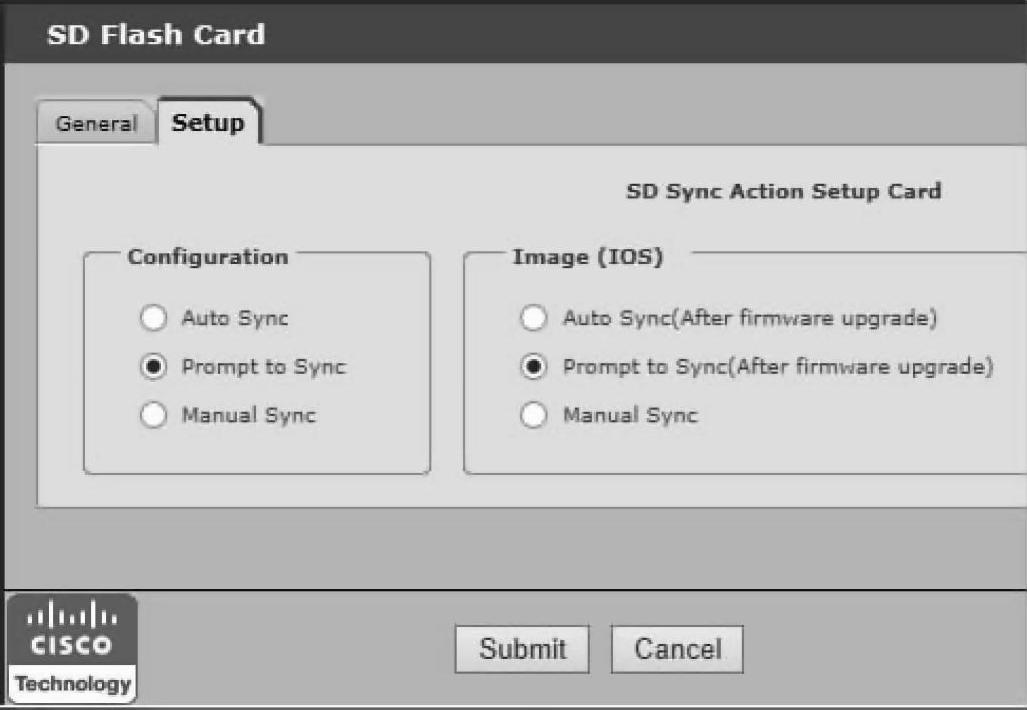

单击Setup进入SD闪存卡的设置页面,如图4-67所示。

说明:

●Configuration:选择组态方式,自动同步、提示同步或手动同步。

●Image(ISO):选择映像方式,自动同步(固件升级后)、提示同步(固件升级后)

或手动同步。


图4-66 SD闪存卡管理页面


图4-67 SD闪存卡设置页面

单击978-7-111-46407-5-Chapter04-142.jpg提交组态,保存并返回维护条目选择。

在计算机操作系统的浏览器中,使用设备管理Web页面来组态、监视和维护Stratix5700,其优点是在没有安装罗克韦尔自动化软件的情况下,可以对交换机完成所有的操作。
