通过设备管理Web对Stratix5700的工作状况进行监视,也是经常用到的功能。

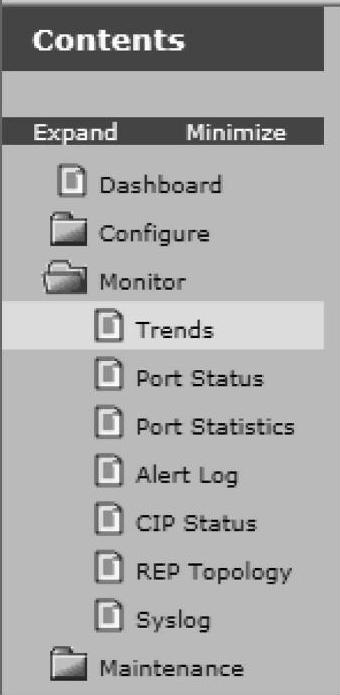

图4-54 下拉监视菜单

下拉监视菜单,显示监视的条目,如图4-54所示。

在监视条目选择中,单击978-7-111-46407-5-Chapter04-109.jpg进入带宽、数据包错误、端口利用率和端口错误百分比的趋势曲线的监视,如图4-55所示。

说明:

●Bandwidth Utilization:交换机带宽利用率百分比趋势显示,保留Dashboard上带宽运用的历史数据,可选择60s(默认)、60min、24h和14d的时间轴,图形还会标记最高峰值到达点。趋势图形可帮助分析网络运用情形。

●Packet Error:交换机数据包错误百分比趋势显示,保留Dashboard上数据包错误的历史数据,可选择60s(默认)、60min、24h和14d的时间轴。趋势图形可帮助查明连接设备影响交换机性能和网络的原因。

●Port utilization:可选择对某个端口进行监视,显示端口的利用率或错误的趋势变化,可选择更为精确的60s(默认)、60min、24h和14d的时间轴。趋势图形可帮助观察指定端口的性能,例如,如果网络用户具有间断的网络连通,用端口利用率趋势图形观察端口上的传输模式,并用端口错误查看接收或送出的错误数据包。注意,在趋势曲线观察期间,不可关闭设备管理Web页面。在监视条目选择中,单击978-7-111-46407-5-Chapter04-110.jpg进入端口状态监视,如图4-56所示。

如果交换机链接正确,但流量在端口不能被接收,用端口状态页面来检查端口设置是否正确。在设备连接交换机端口之前,就可以检查设置,如速度和双工方式。

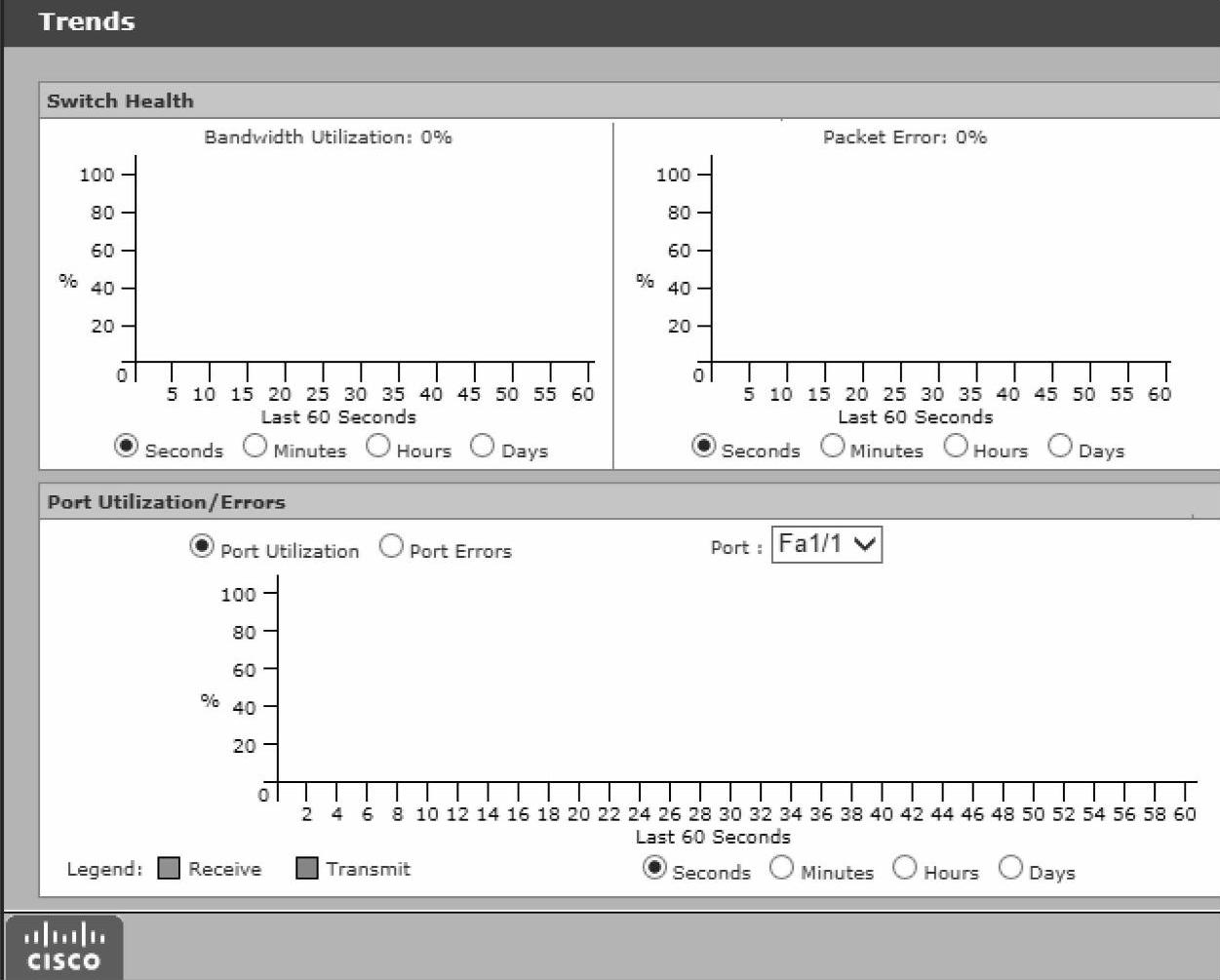

图4-55 趋势图监视

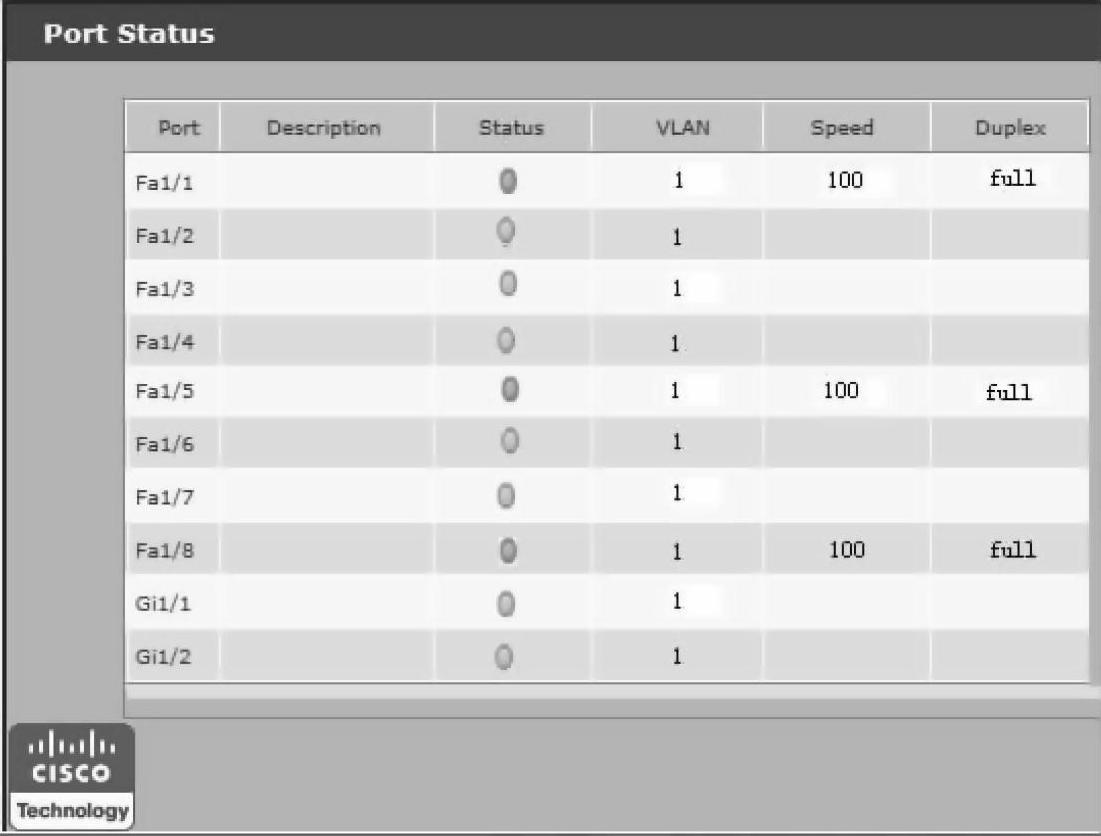

图4-56 端口状态监视

在监视条目选择中,单击978-7-111-46407-5-Chapter04-113.jpg进入端口统计页面,如图4-57所示。

端口统计了交换机上电后传送和接收的数据,重启或单击978-7-111-46407-5-Chapter04-114.jpg将清除累计值。

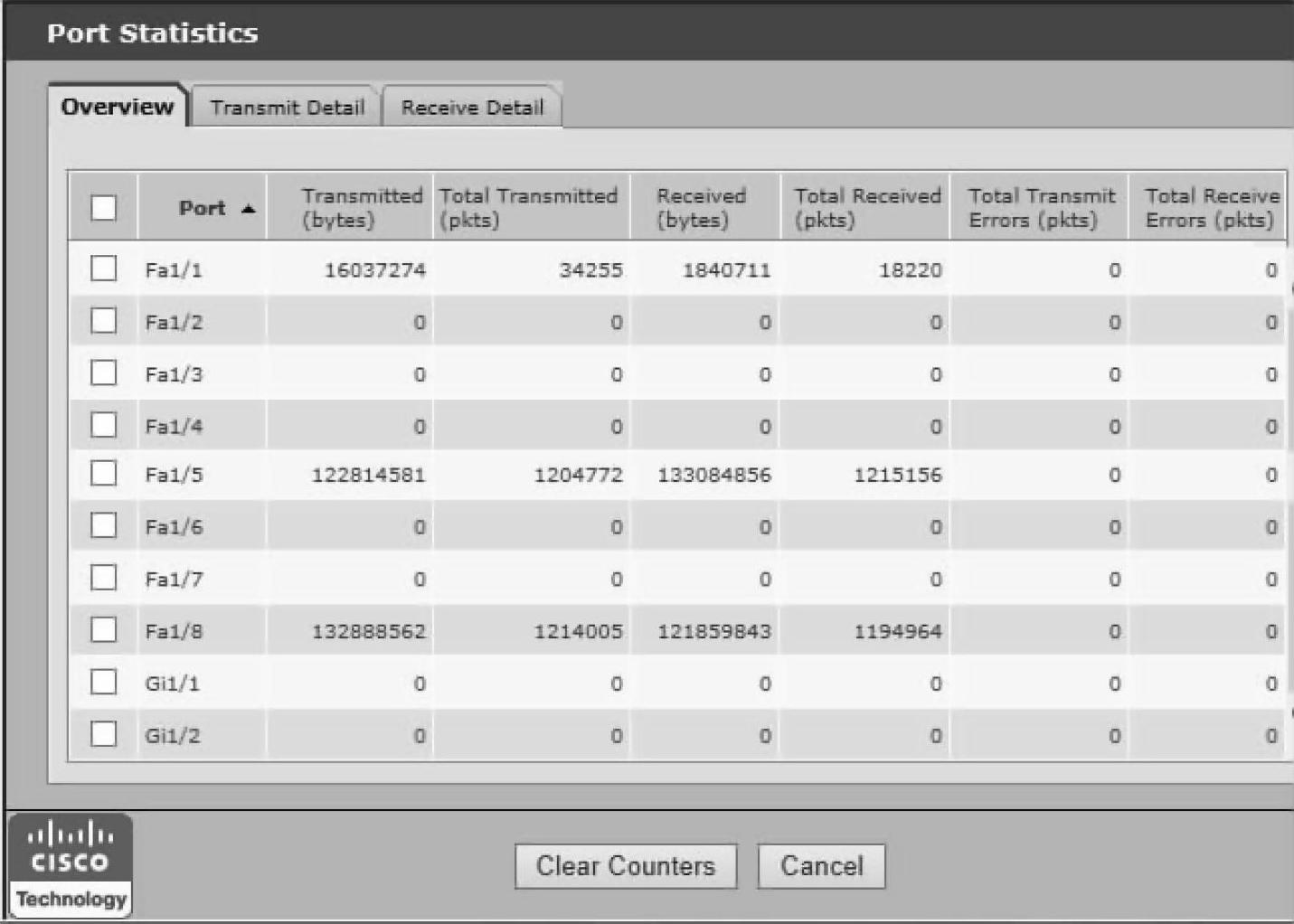

图4-57 端口统计页面

端口统计采集的类型分组分页面显示如下:

●Overview:显示每个端口已接收和传送的数据包和错误数据包的数目,此处数据并非来自于Dashboard。错误数据包意味着双重错误,与连接到端口的设备不协调、或错误的电缆、或连接错误的设备,任何一个问题都可能引起网络性能变慢、数据丢失或连通性缺乏。

●Transmit Detail:端口传送详情,用来维修网络传输的异常变化,将显示以下统计:

—从每个端口送出的单播、多播和广播数据包。

—每个端口错误送出的统计。如果端口异常送出大量的传输量(如多播或广播的数据包),可以监视连接设备,查看传输模式是否正常,是否造成问题。

●Receive Detail:端口传送详情,用来维修网络传输的异常变化,将显示以下统计:

—从每个端口接收的单播、多播和广播数据包。

—每个端口错误接收的统计。如果端口异常接收大量的传输量(如多播或广播的数据包),可以监视连接设备,查看传输模式是否正常,是否造成问题。在监视条目选择中,单击978-7-111-46407-5-Chapter04-116.jpg进入警告记录页面,如图4-58所示。

说明:

●Severity:安全等级,用标识来说明警告等级:

978-7-111-46407-5-Chapter04-117.jpg:紧急(0)——交换机已经不适合使用;警告(1)——交换机需要立刻作用。

978-7-111-46407-5-Chapter04-118.jpg:危机(2)——交换机有危机状况;错误(3)——交换机有错误状况。

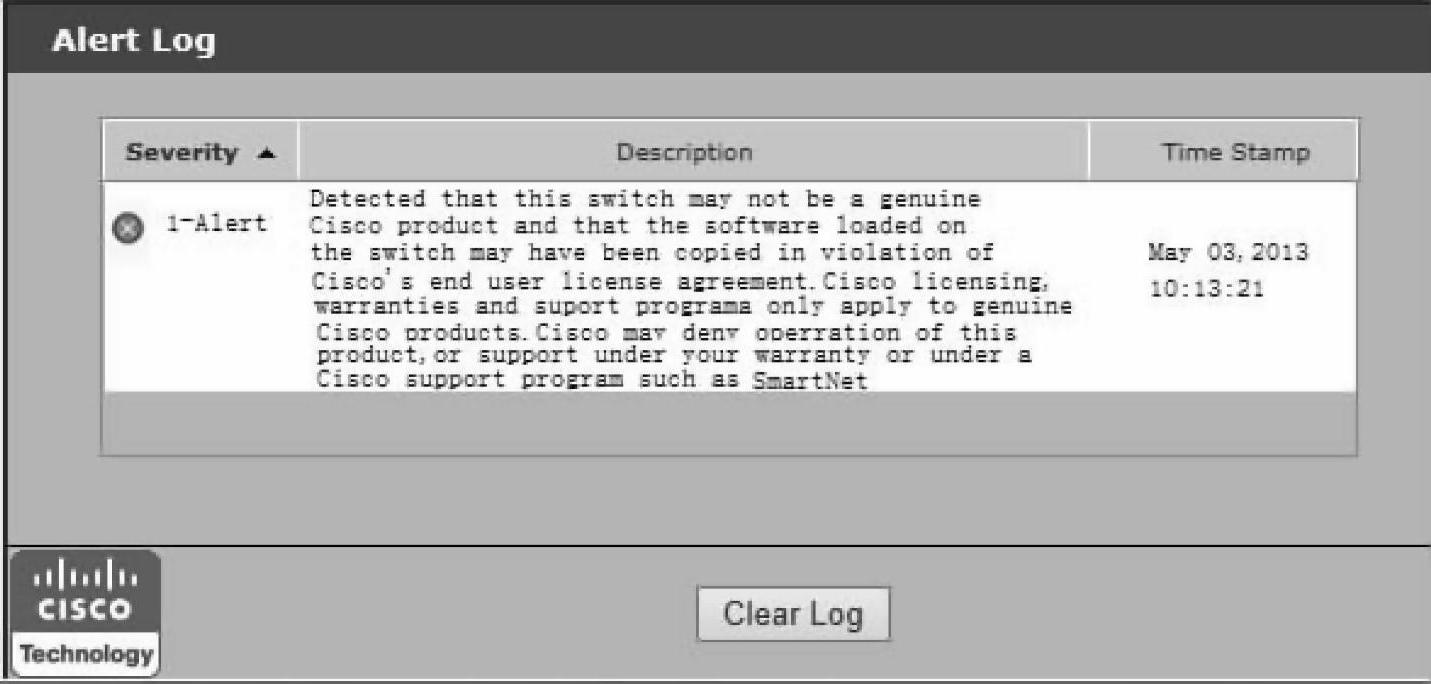

图4-58 警告记录页面

978-7-111-46407-5-Chapter04-120.jpg:报警(4)——交换机有报警状况。

978-7-111-46407-5-Chapter04-121.jpg:通告(5)——交换机报告正常,但有值得注意的状况。

●Description:问题的描述,包含了问题探测的报告。

●Time Stamp:时间戳,问题被探测期间刷新周期(60s)的日期和时间。

警告记录页面显示了自记录清除以来交换机问题,这些发布的问题应该存在或已经得到解决。单击978-7-111-46407-5-Chapter04-122.jpg清除,表示已经读过但并不表明问题已经解决。单击状态条右边的978-7-111-46407-5-Chapter04-123.jpg,或单击Diagnostic Test,进入诊断测试页面,可获取所产生的诊断报告,以便解决交换机探测到的问题。

CIP是应用层信息协议,用于各种工业自动化和控制设备在控制系统中的通信,CIP是EtherNet/IP网络的应用层。Stratix 5700交换机包含EtherNet/IP的服务,使能交换机的基本管理和监视令其成为工业自动化和控制系统的一部分。

CIP状态显示页面显示了关于CIP状态信息以及自交换机最后上电、重启或计数器复位后的统计信息。(www.daowen.com)

在监视条目选择中,单击978-7-111-46407-5-Chapter04-124.jpg进入CIP状态监视页面,如图4-59所示。

说明:

●Overview:CIP总览。

—CIP Status:显示CIP的状态,使能或禁止。

—CIP I/O Connection Owner:显示设备的IP地址,这台设备传送应用指定I/O数据和接收应用指定的I/O数据,如IP地址是192.168.1.1的Logix控制器。

—CIP Config Session Owner:显示正控制CIP组态的设备的IP地址。

—Management:显示CPU用于管理功能的管理百分比,交换机功能有专用的ASICs,不会受到管理功能的影响。

—Active Explicit Msg Connections:以交换机为目标的活动的显性信息连接数目。

—Active I/O Connections:以交换机为目标活动的隐性信息(I/O)连接数目。

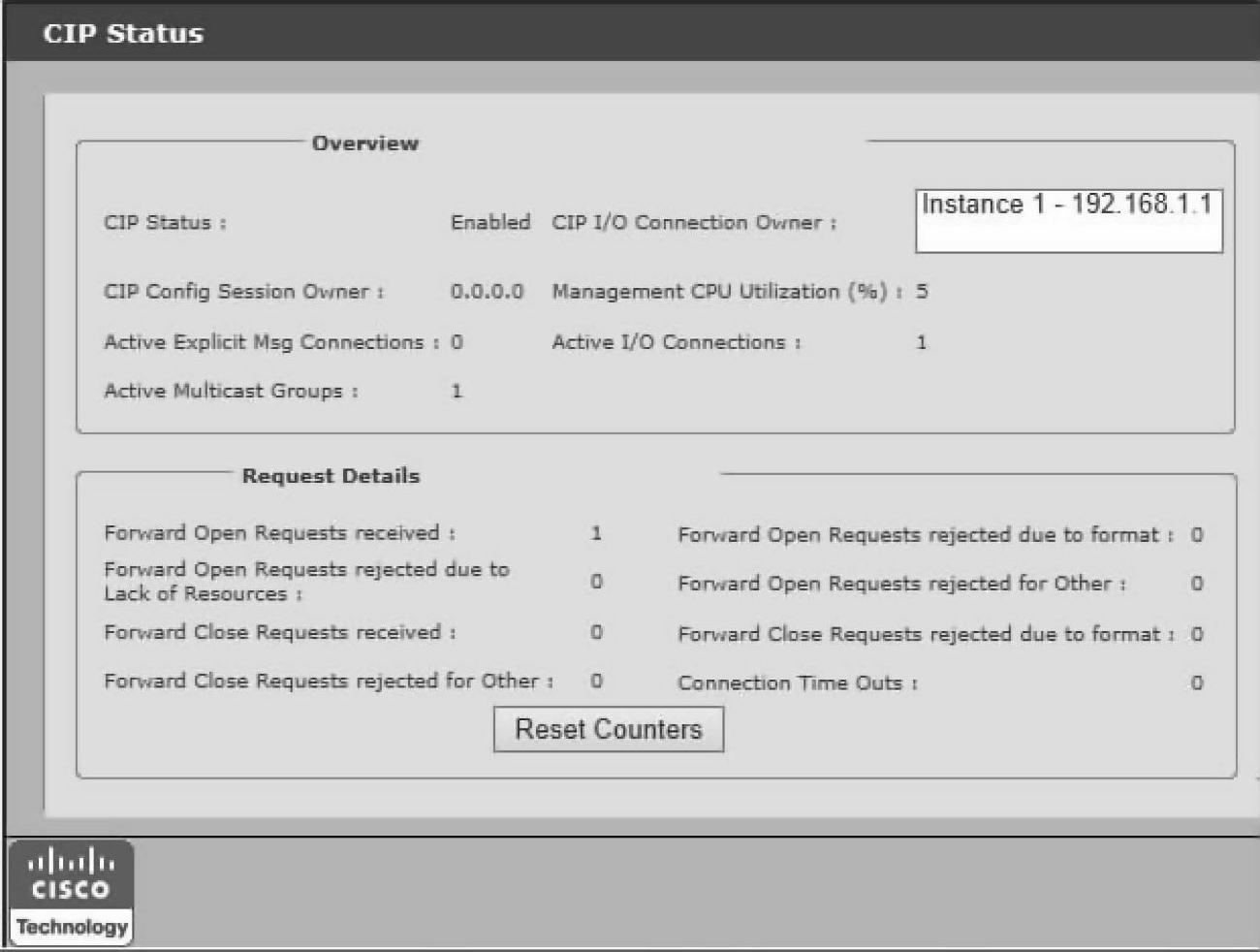

图4-59 CIP状况监视画面

—Active Multicast Groups:活动的多播组的数目,包含通过交换机的CIP多播组。

●Request Details:请求详情。

—Forward Open Requests received:欲与交换机建立连接,交换机接收的发送打开请求的数目。

—Forward Open Requests rejected due to Lack of Resources:发送打开请求失败的数目,原因是没有足够的存储空间与交换机建立新的连接。

—Forward Open Requests rejected due to format:定向发送交换机的打开请求失败的数目,因为请求不是合适的格式。

—Forward Open Requests rejected for Other:定向发送交换机的打开请求失败的数目,因为设备不匹配。

—Forward Close Requests received:当成功地与交换机建立了连接之后,交换机接收的发送关闭请求的数目。

—Forward Close Requests rejected due to format:定向发送交换机的关闭请求失败的数目,因为请求不是合适的格式。

—Forward Close Requests rejected for Other:定向发送交换机的关闭请求失败的数目,因为设备不匹配。

—Connection Time Outs:CIP连接超时而变成非激活的数目。

在监视条目选择中,单击978-7-111-46407-5-Chapter04-126.jpg进入REP拓扑显示页面,如图4-60所示。

说明:

●Switch Name:当前拓扑中的交换机名称。

●Port Name:当前拓扑中的端口名称。


图4-60 REP拓扑显示页面

●Edge:边界端口。

●State:当前状态。

在监视条目选择中,单击978-7-111-46407-5-Chapter04-128.jpg进入系统记录页面,如图4-61所示。

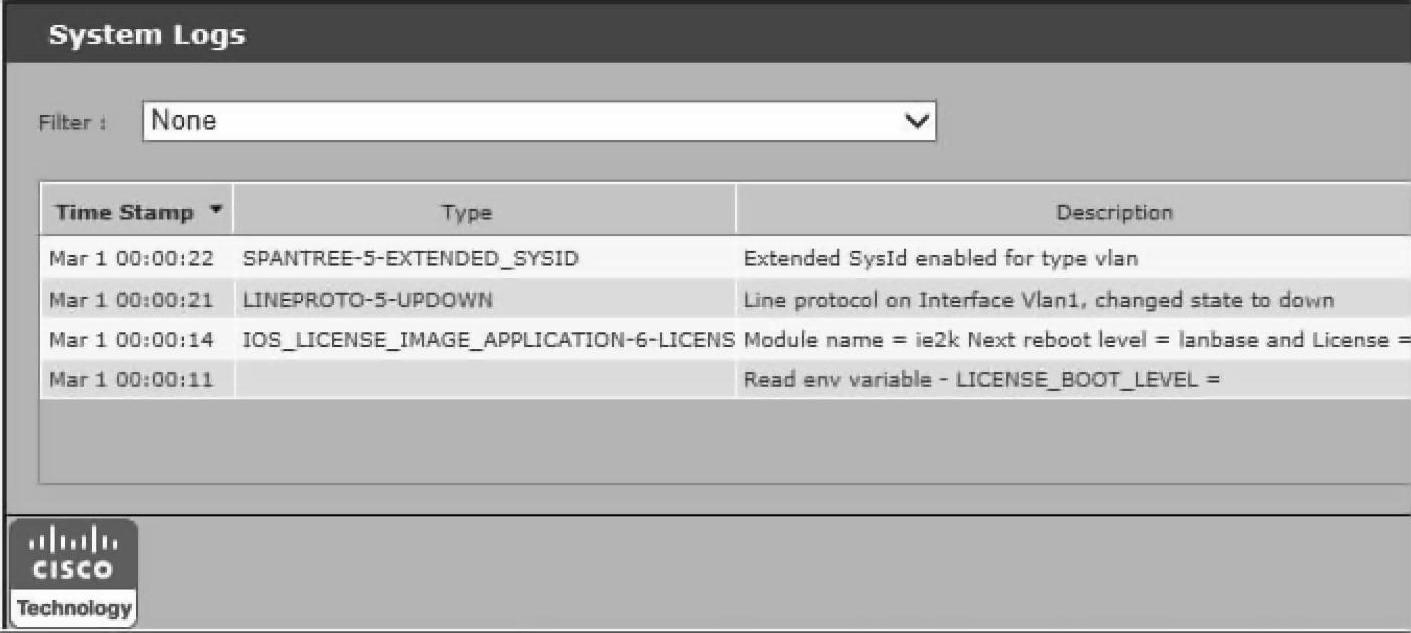

图4-61 系统记录

说明:

●Time Stamp:记录发生的时间。

●Type:记录的类型。

●Description:对记录的解释。

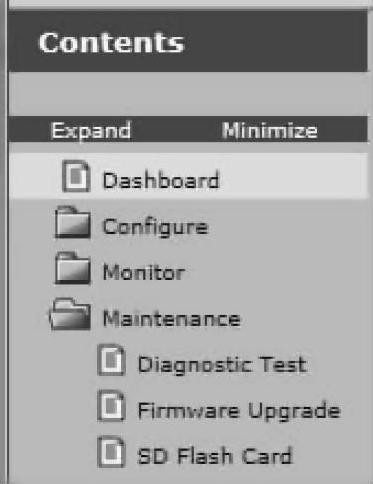

图4-62 下拉维护菜单
