下面开始讨论交换机Stratix 5700的组态。在设备管理Web可以对交换机进行参数的组态，基于前面讨论的交换机软件特性，参数的含义应该容易理解和运用。

下拉组态菜单，显示组态的条目，如图4-22所示。

下面将逐条对每个组态页面完成组态过程。

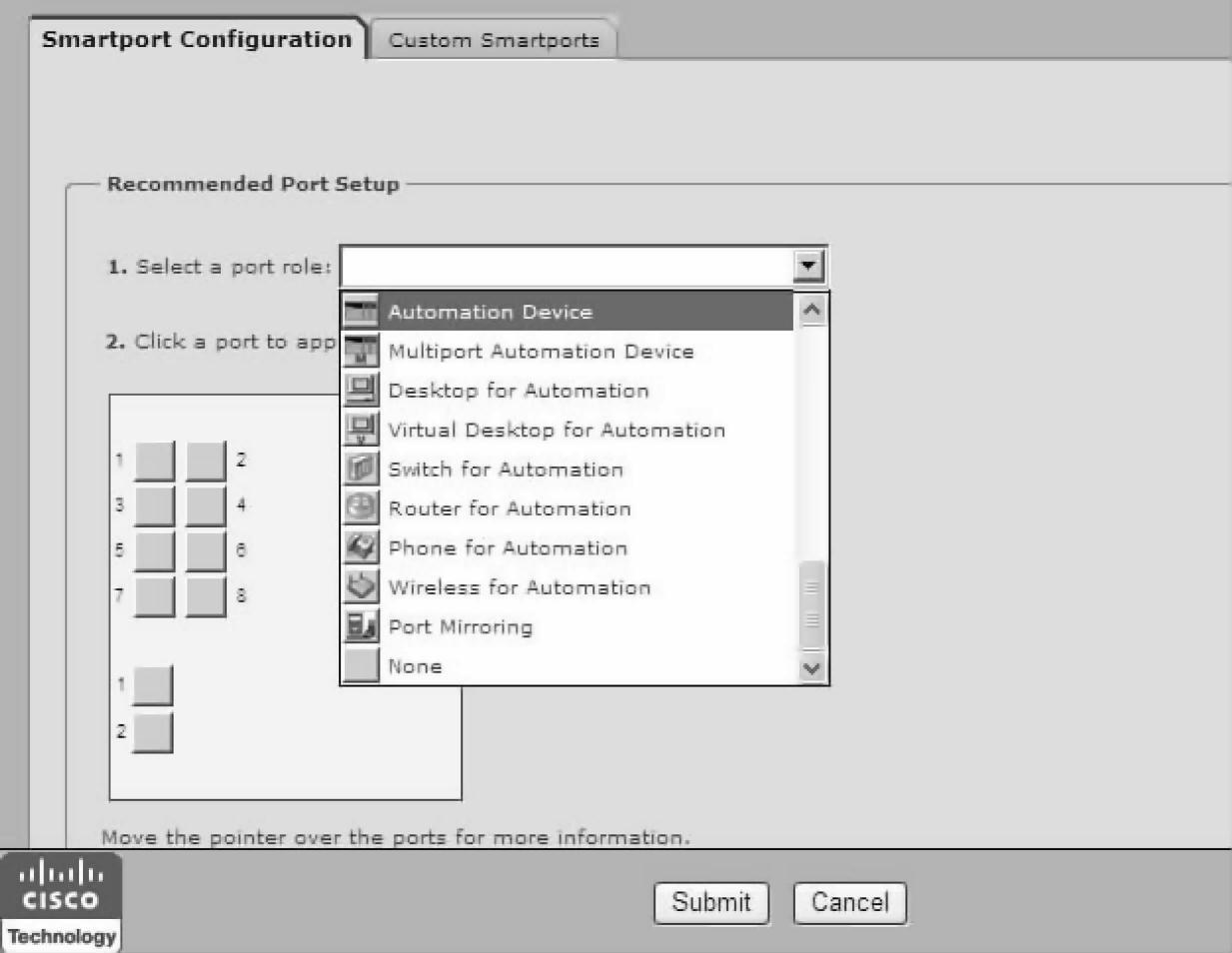

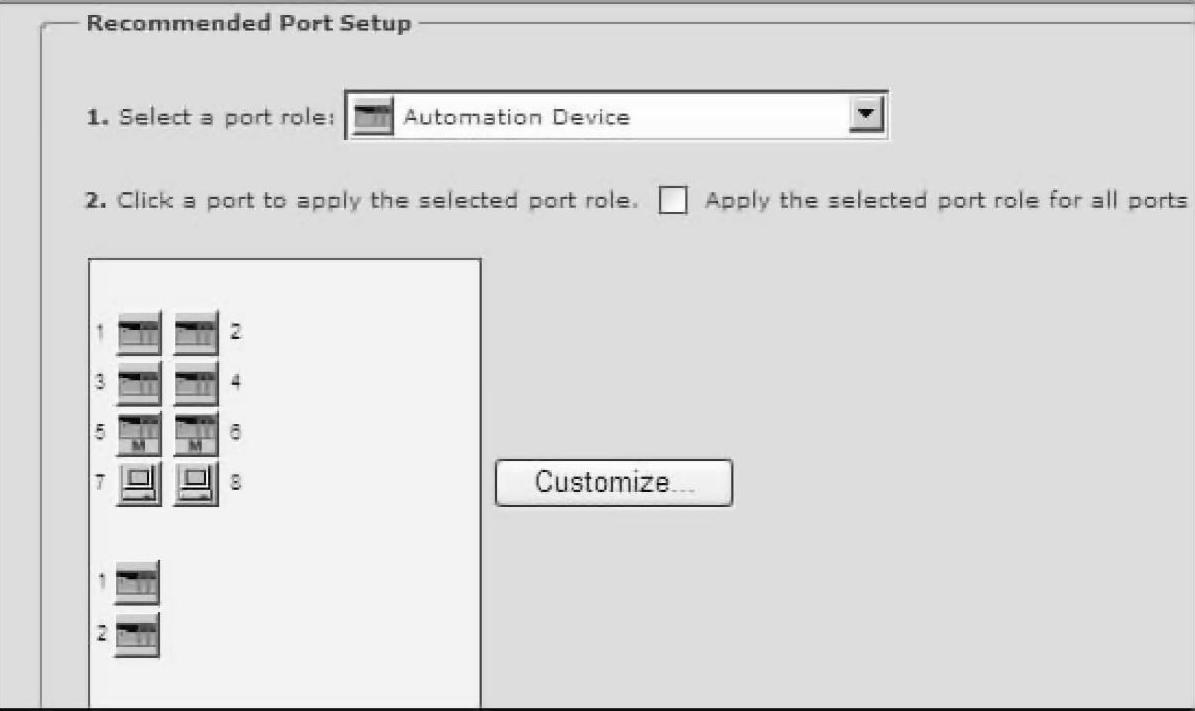

在组态条目选择中，单击进入智能端口组态，如图4-23所示。

说明：

●Select a port role：下拉选择端口的职能，与端口连接的设备类型有关：

—Automation Device：自动化设备。

—Multiport Automation Device：多端口自动化设备。

—Desktop for Automation：自动化桌面。

—Virtual Desktop for Automation：虚拟自动化桌面。

—Switch for Automation：自动化交换机。

—Routine for Automation：自动路由器。

—Phone for Automation：自动电话。

—Wireless for Automation：自动无线路由。

—Port Mirroring：端口镜像。

—None：不指定。

●选定端口职能类型，单击相应端口即被设定，在端口使能了职能之后，不要更改端口设定，任何端口设定的改变都会影响职能端口职能的有效性。设定后的智能端口如图4-24所示。

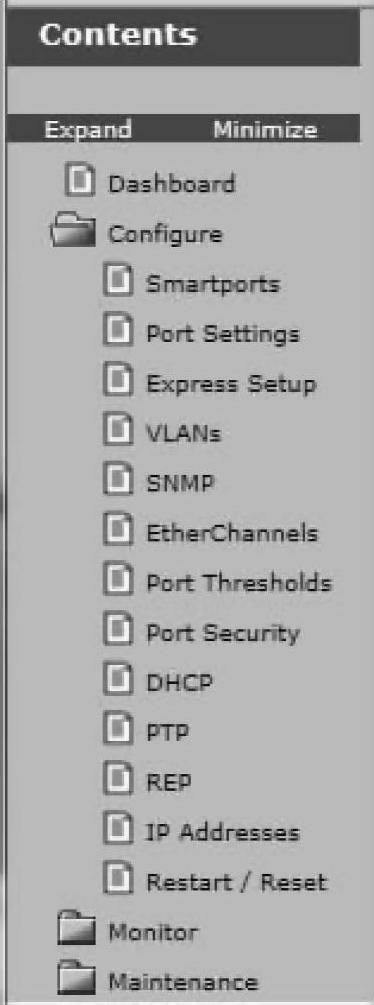

图4-22 选择组态页面

图4-23 组态智能端口

图4-24 设定后的智能端口

每个交换机端口都是网段的成员，属于相同网络的设备连接到交换机端口，共享相同的数据广播和系统资源。根据网络的需求，分配所有的端口给命名为default的默认网段也是足够的，小网络仅需要一个网段。单击进入为端口分配网段的页面，如图4-25所示。

图4-25 为端口分配网段

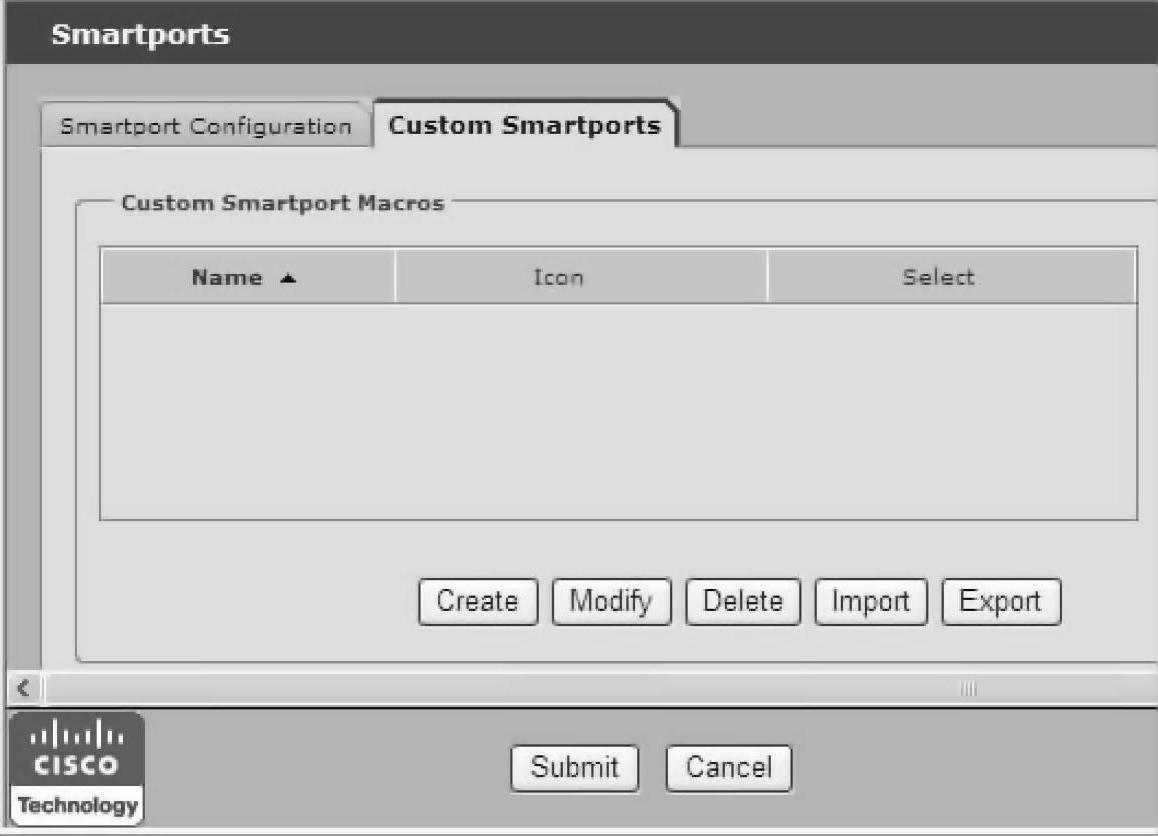

在Access VLAN条目下下拉菜单，逐个为每个端口分配网段，单击完成设定。单击Custom Smartports进入用户智能端口定义页面，如图4-26所示。

图4-26 用户定义智能端口的宏

在这个页面可以对宏进行创建、修改、删除、导入和导出的操作。单击创建一个用户智能端口的宏，如图4-27所示。

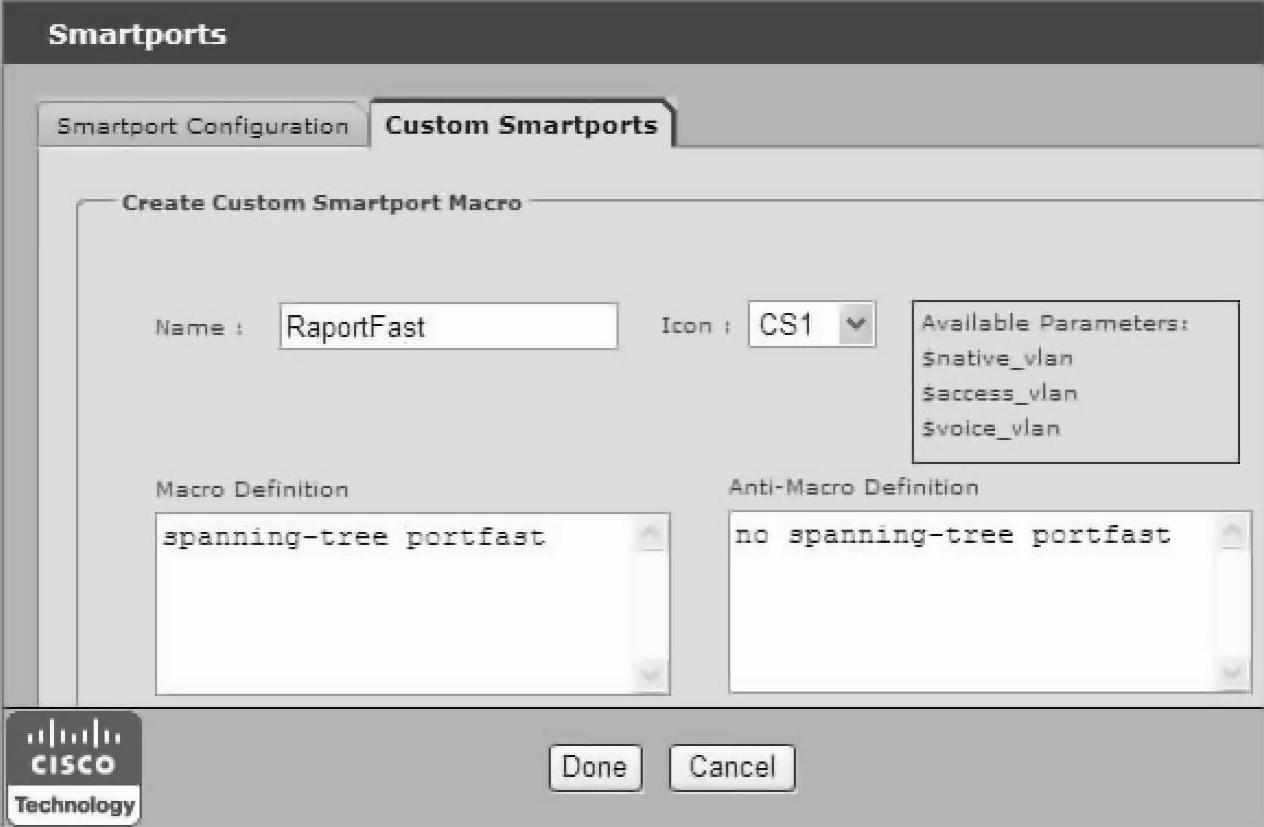

图4-27 创建一个宏

键入宏的名称和宏的定义，选择宏的条目。

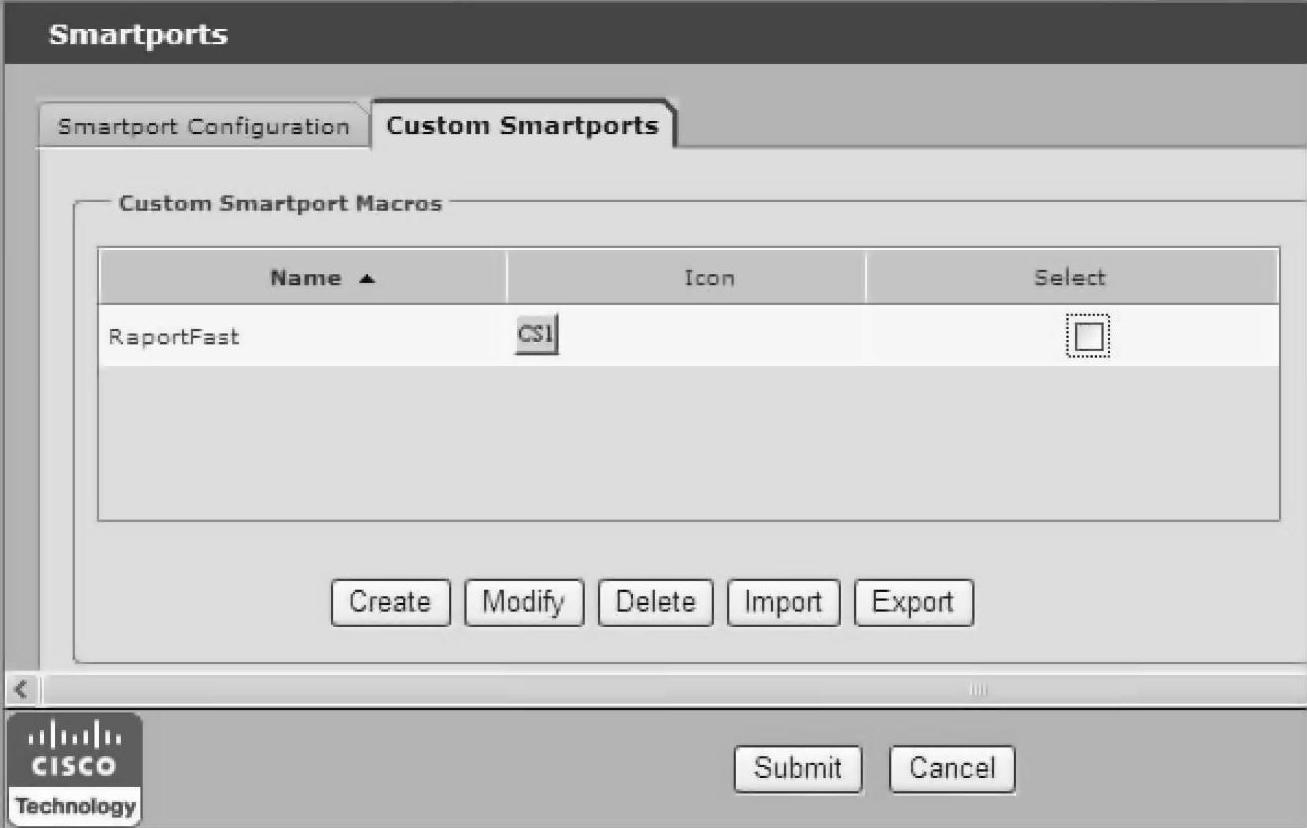

单击，已完成创建智能端口的宏出现在条目列表中，如图4-28所示。

图4-28 智能端口宏的列表

智能端口宏的条目最多可创建10条，勾选Select的智能端口宏的条目，可进行创建、修改、删除、导入和导出的操作。

单击提交并保存设置，回到智能端口设置页面，可以看到，可选择的端口职能新增加了用户定义的选择，如图4-29所示。

图4-29 增加了用户定义的智能端口

在组态条目选择中，单击进入端口设定，如图4-30所示。

说明：

●Port：端口编号，单击改变排序方式。Fa1/x是快速以太端口，Gi1/x是千兆比特端口。

●Description：对端口进行说明，可以用连接设备的命名来说明，有助于监视和维修。

●Enable：使能端口，默认是使能的，端口不使用或不连接设备，建议设置禁止。

●Speed：端口速度，下拉选择，有自动、10Mbit/s和100Mbit/s三种。如果维修连接的问题，可以试着改变速度获得速度匹配。千兆比特端口只能选择自动。

图4-30 端口设置页面

●Duplex：双工模式，有自动、半双工和全双工三种，建议用默认的自动模式。

—自动：端口连接的设备能够跟交换机端口自适应。

—半双工：一个或两个设备不能同时送数据。

—全双工：两个设备可以同时送数据。

●Auto-MDIX：自动Medium-Dependent界面转换特征，能自动地探测需要的缆线连接类型（直通或交叉）和组态适当的连接，默认是使能。欲再使能Auto-MDIX，首先要定全双工和速度自适应。

●Media Type：端口介质，Fa1/1～8不选择；只有Gi1/1和Gi1/2选自动，RJ45和SFP默认是自适应。

—SFP：如果选择SFP，应该激活SFP端口，速度和双工显示在当前设置，且Auto-Mdix显示N/A。

—RJ45：如果选择RJ45，应该激活RJ45端口，可设定端口速度、双工和Auto-Mdix的值。

—自动：任意端口被激活，速度和双工设置为自动，且Auto-Mdix显示N/A。

单击提交组态，保存并返回组态条目选择。

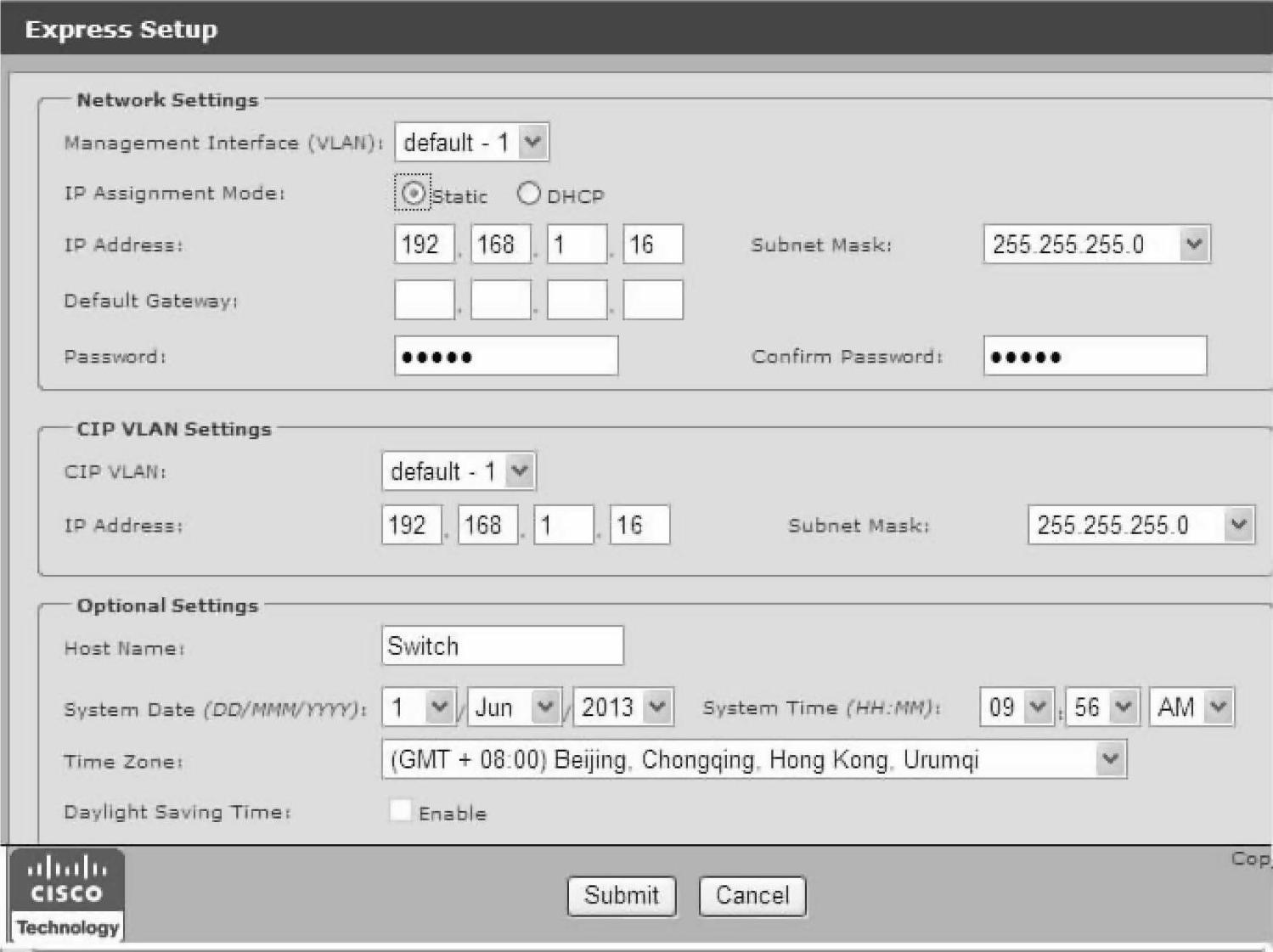

在组态条目选择中，单击进入Express Setup启动页面，如图4-31所示。

图4-31 Express Setup启动页面

说明：

●Network Settings：网络设定，有关网络参数的修改和设定如下：

—Management Interface（VLAN）：管理接口，由管理网段名称和ID号组成，网段名称是默认的Default，ID号在Expresse Setup启动时设定，范围是1～1001.。管理局域网是将管理流量传送给指定用户或设备的广播域，为应该限制指定用户组的管理流量提供了广播控制和安全。也担保了在所有的时间访问网络中所有的设备的安全管理。

—IP Assignment Mode：IP地址的分配模式，静态模式由手动分配IP地址，DHCP服务器自动分配IP地址，默认是静态分配模式。强烈建议使用静态分配IP模式。

—IP Address：静态IP分配地址时设定，范围是0～255。

—Subnet Mask：子网掩码，静态IP分配地址时设定，默认的是255.255.255.0。

—Default Gateway：默认网关的IP地址，如果所有设备在同一网络则不必使用，不需要键入IP地址。

—Password：进入本模块设备管理页面的密码，也用于CIP安全密码。

—Confirm Password：确认密码，再次输入相同密码确认。

●CIP VLAN Setting：CIP网段设定。

—CIP VLAN：CIP网段可以跟管理网段是同一网段，也可以让CIP流量与其他网段隔离。在Express Setup启动时设定，可改变CIP网段设定，如从管理网段中分离出来。默认的网段名是default。

—IP Address：如果CIP网段跟管理网段是同一网段，则IP地址相同，如果不是同一网段，则是CIP网段上所分配的地址。

—Subnet Mask：CIP网段的子网掩码。

●Optional Setting：选项设定。

—Host Name：交换机的名称。

—System Date：系统日期和时间，来自网络管理工作站的时间，也可以手动设定。

—Time Zone：从网络管理工作站中读来的时区，也可手动设定。

—Daylight Saving Time：选择美国、欧洲和澳大利亚的时区会自动勾选，不勾选则对应所有时区。

图4-32 网段组态页面

这是一个熟悉的界面，在Ex-press Setup启动中曾经出现过，请留意网段管理界面名称和CIP网段名称，在启动的编号前加上了默认名称。IP分配模式仍然是静态分配。日期则为当前日期。

单击提交组态，保存并返回组态条目选择。

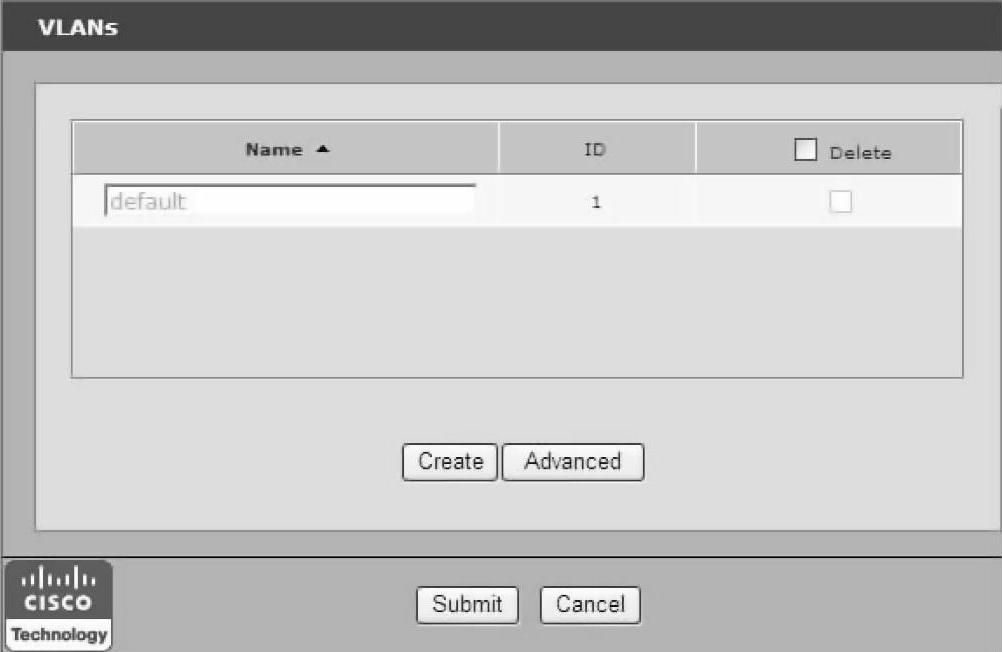

在组态条目选择中，单击进入网段组态，如图4-32所示。

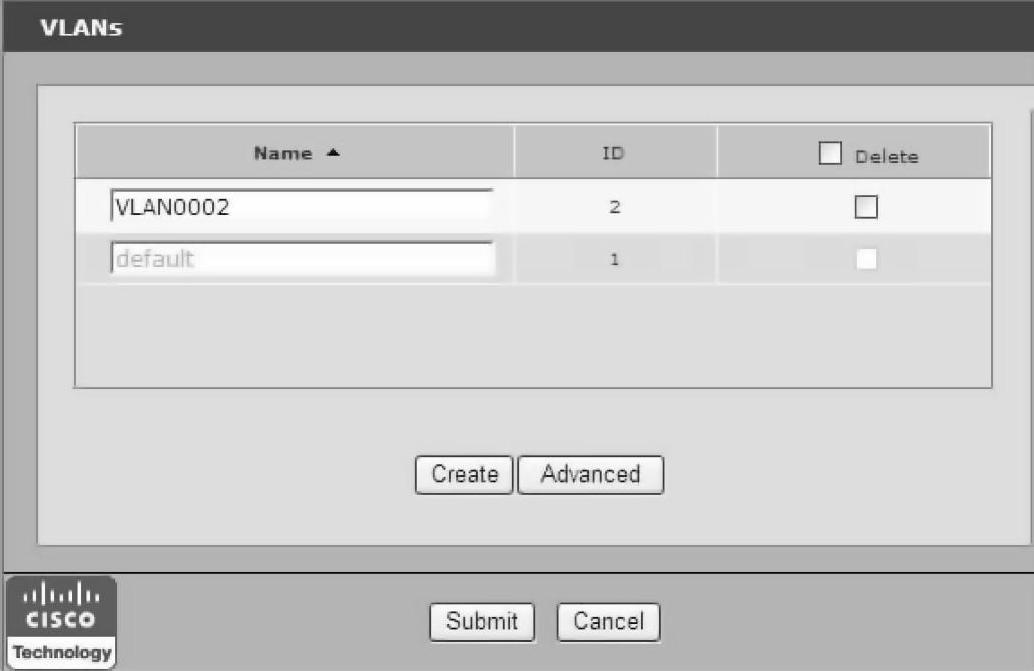

网段组态页面出现的是默认的网段，可以再创建新的网段，单击弹出创建网页，如图4-33所示。键入网段名称和ID，单击退出，如图4-34所示。

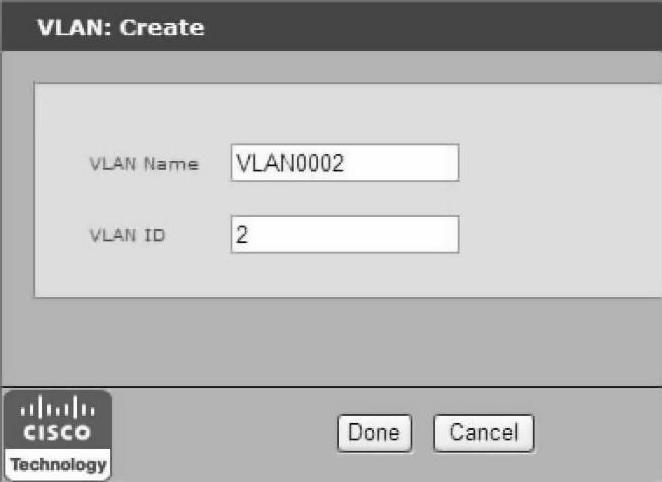

图4-33 创建网段

图4-34 创建了新的网段

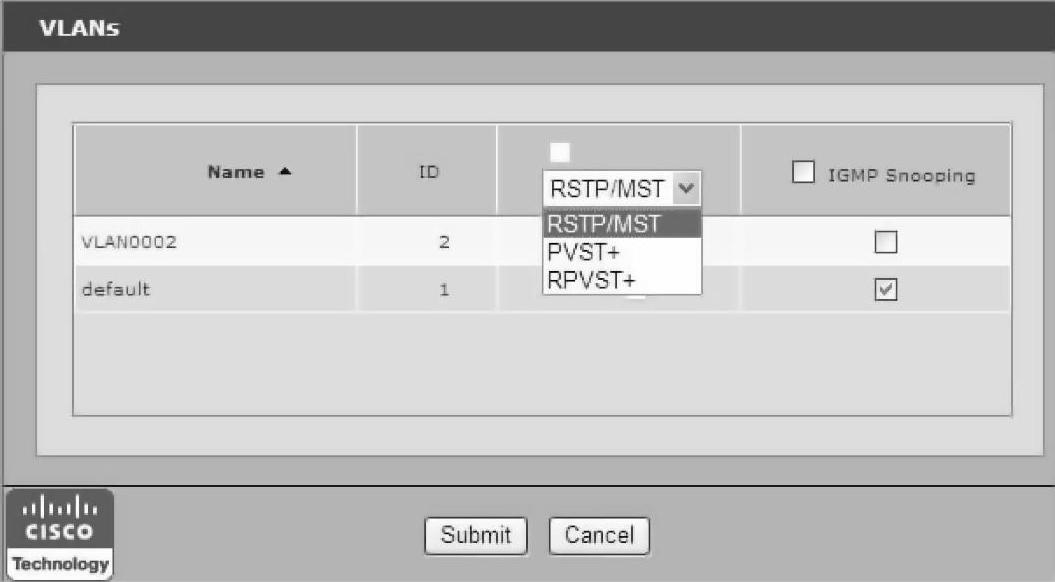

单击进入高级组态，如图4-35所示。

图4-35 网段高级组态设置页面

高级组态的选项是交换机端口上的STP和IGMP，选项默认是使能的。

●生成树形（Spanning Tree Types）子图：

—RSTP/MST：防止网络构成闭环，使传输仅有一个激活的路径。如果激活路径变得无效，RSTP/MST也提供冗余路径。默认的设定是RSTP/MST。

—PVST+（Per VLAN Spanning Tree Plus）：运行在交换机的每个网段上，直达所支持的上限，保证通过网络Loop-Free路径。

—RPVST+（Rapid PVST+）：直接探测动态学习MAC地址，并接收拓扑的改变。由此对照，PVST+因为动态学习MAC地址，只用很短的过程时间。

●IGMP：IGMP侦听使仅有指定IP多播组成员的端口接收多播信息。转换IP多播传输到指定交换机端口，较之发送到所有端口，会减少网络上双重和过量的传输。IGMP默认是使能的。

取消STP的使能将影响网络的连接性能。因为许多网络应用广泛使用多播，取消IGMP侦听使能对网络执行有不利影响。

单击提交组态，保存并返回组态条目选择。

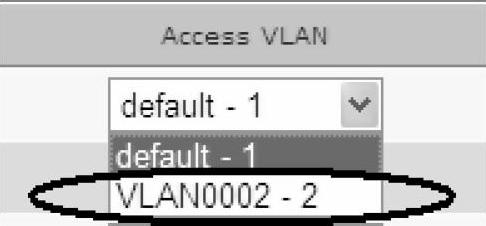

回到智能端口组态页面，端口的网段选择出现了新增加的VLAN0002网段，如图4-36所示。

图4-36 增添了新的网段选择

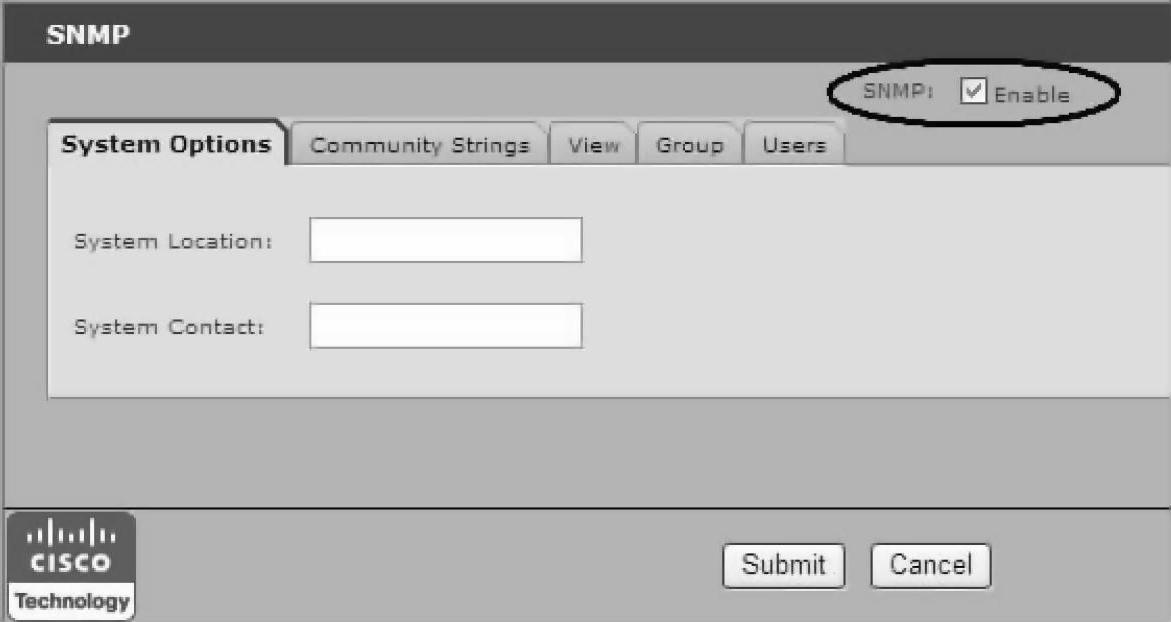

在组态条目选择中，单击进入SNMP组态，如图4-37所示。

如果计划通过其他网络管理应用来进行交换机管理，则使能SNMP。SNMP的设定包含了交换机或网络管理员的名称，以及交换机的位置。系统名称和联系信息也将出现在面板的交换机信息区域中。

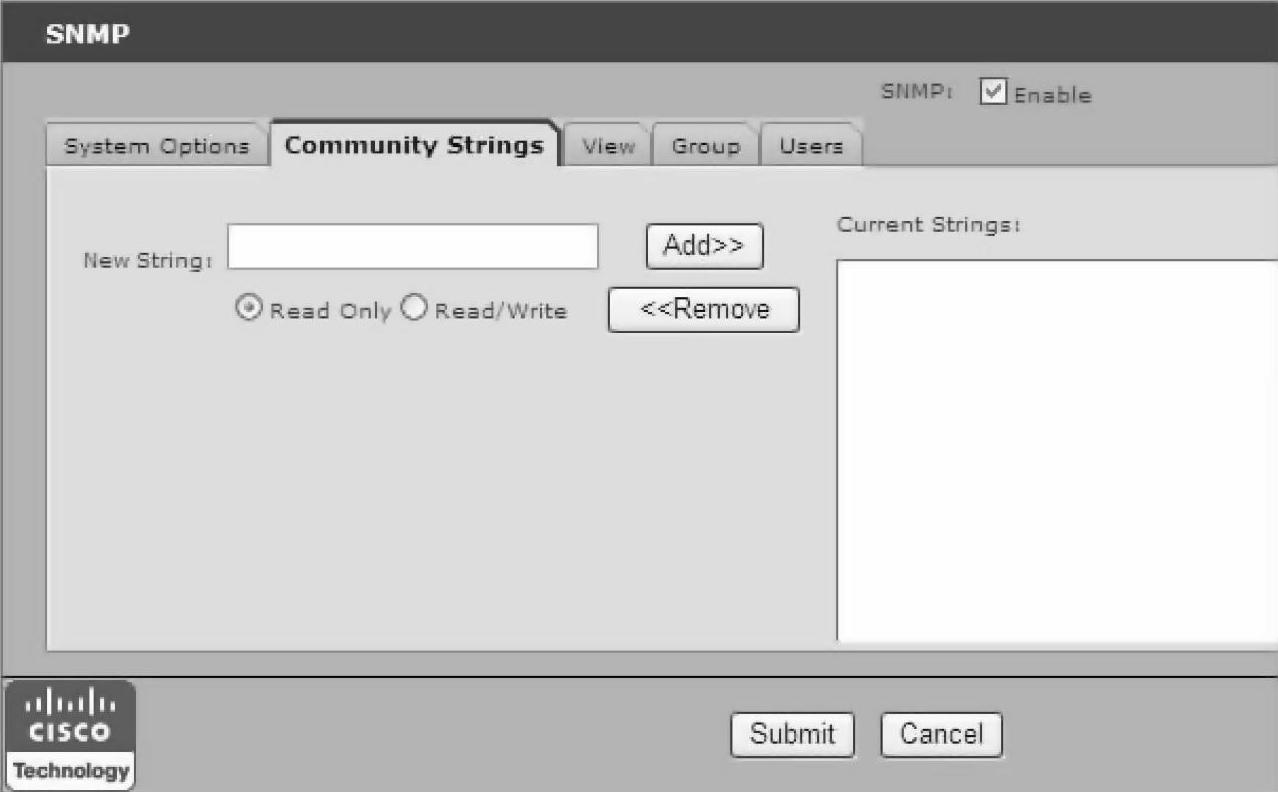

单击Community Strings进入社区字符串页面，如图4-38所示。

图4-37 SNMP组态页面

图4-38 页面

说明：

●ReadOnly：使能，交换机被约束只能从网络管理工作站得到请求。

●Read/Write：使能，交换机可对网络管理工作站设置请求。

键入新的字符串，单击Add可加入到当前字符串列表，选中条目单击Remove，则消除选中条目。

单击提交组态，保存并返回组态条目选择。

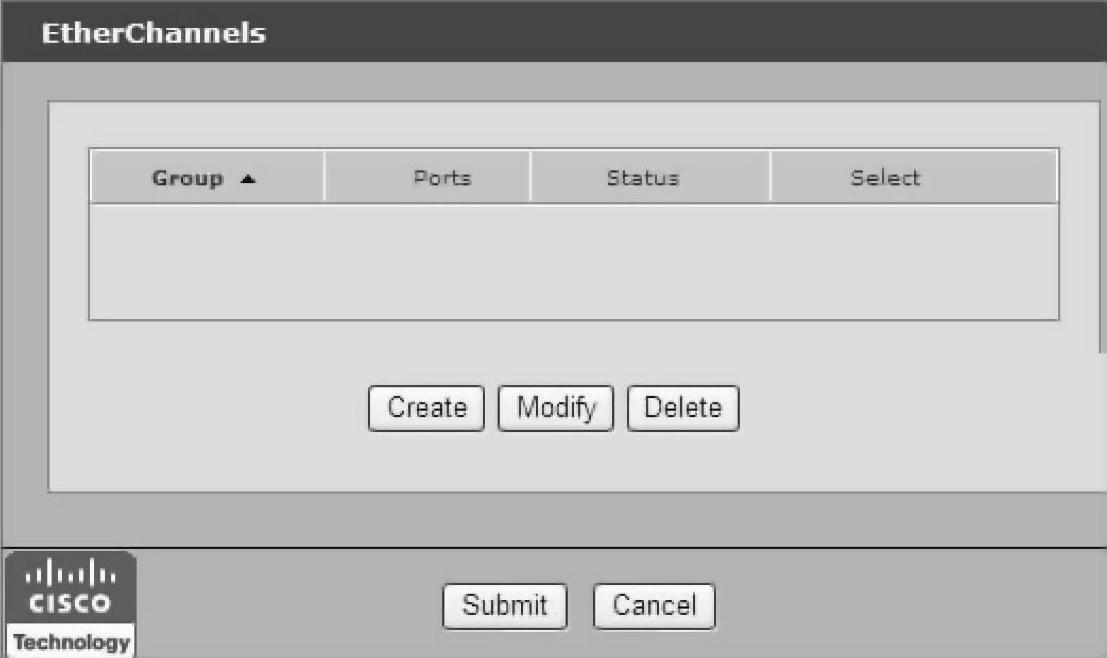

在组态条目选择中，单击进入以太通道组态，如图4-39所示。

图4-39 以太网通道组态

在这个页面上，可以创建、修改和删除选定的以太网通道。

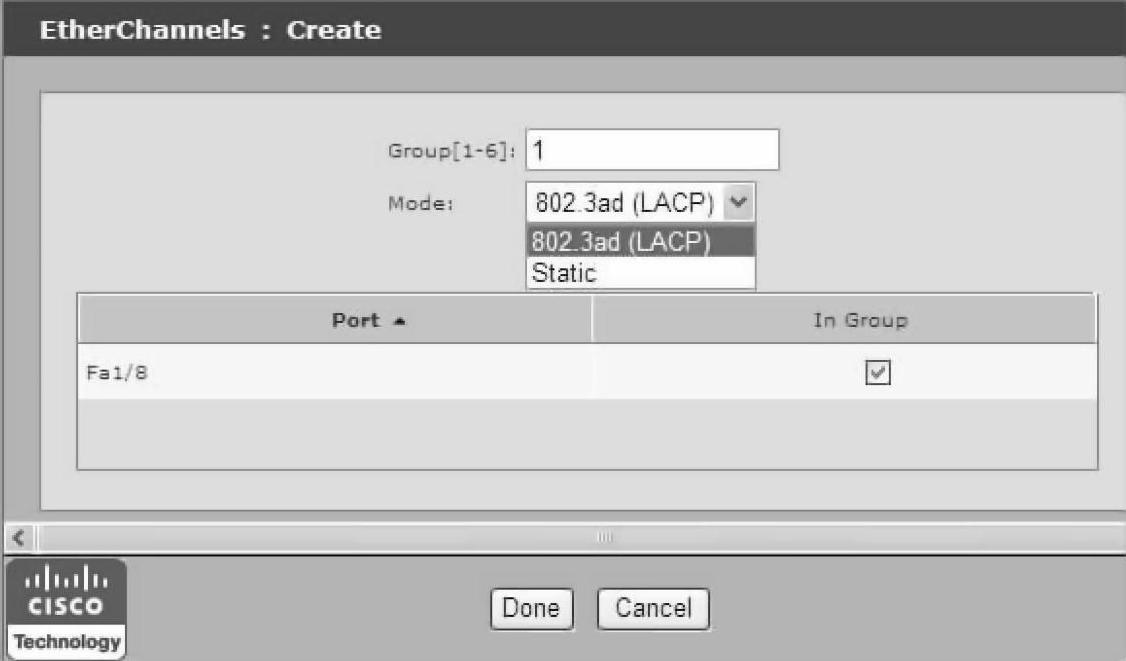

单击弹出创建以太网通道窗口，如图4-40所示。

图4-40 以太网通道组态页面

说明：

●只有在智能端口组态中被选择为Switch for Automation的端口才能进行以太网通道组态。

●802.3ad（LACP）：IEEE802.3ad模式，如果其他交换器请求，允许交换机创建以太通道的一个终端。

●Static：静态模式，需要确定以太通道的两端都有相同的组态，然后手动创建以太通道。

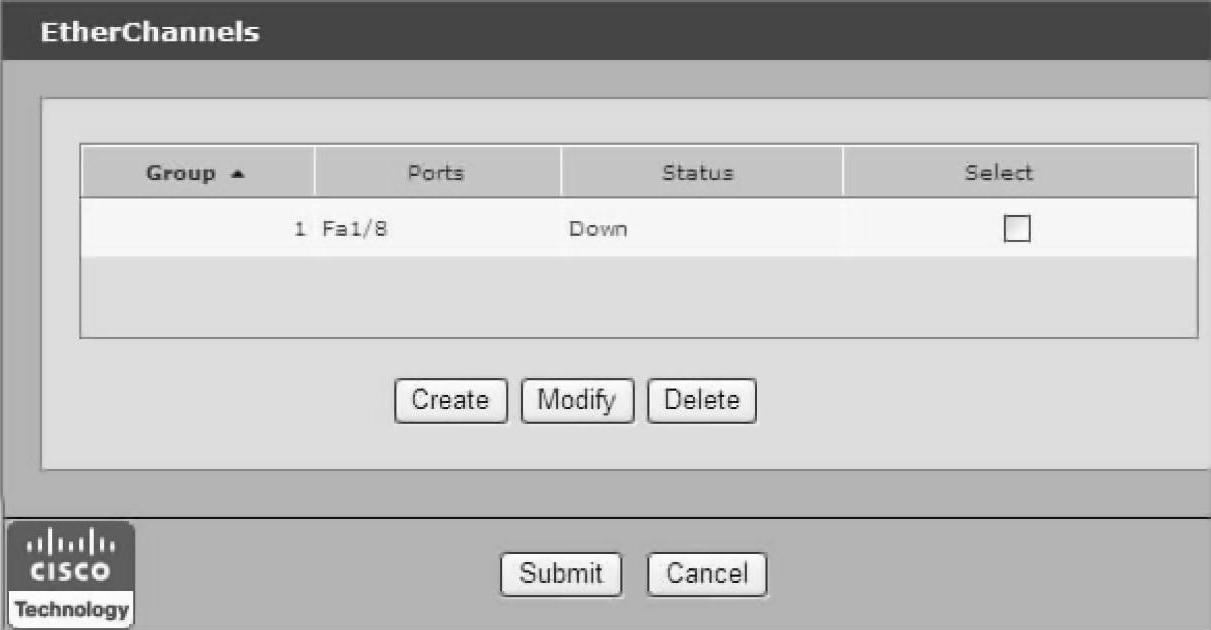

已组态好的以太通道如图4-41所示。

图4-41 已组态好的以太通道

以太通道中所有的端口都要有以下相同的特性：

●所有端口都是10/100Mbit/s的速度，或者所有端口都是10/100/1000bit/s的速度。一个组不能混合两种不同的速度。

●所有端口有相同的速度和双工模式设定，不匹配的速度和双工将消除以太通道使能。

●所有端口都要使能，在以太通道中的一个端口不使能，将处理成链接故障，传输流量被转移到以太通道中其他端口之一。

●自动化端口职能和属于相同网段的，所有的具有智能端口交换机都被应用。

单击提交组态，保存并返回组态条目选择。(www.daowen.com)

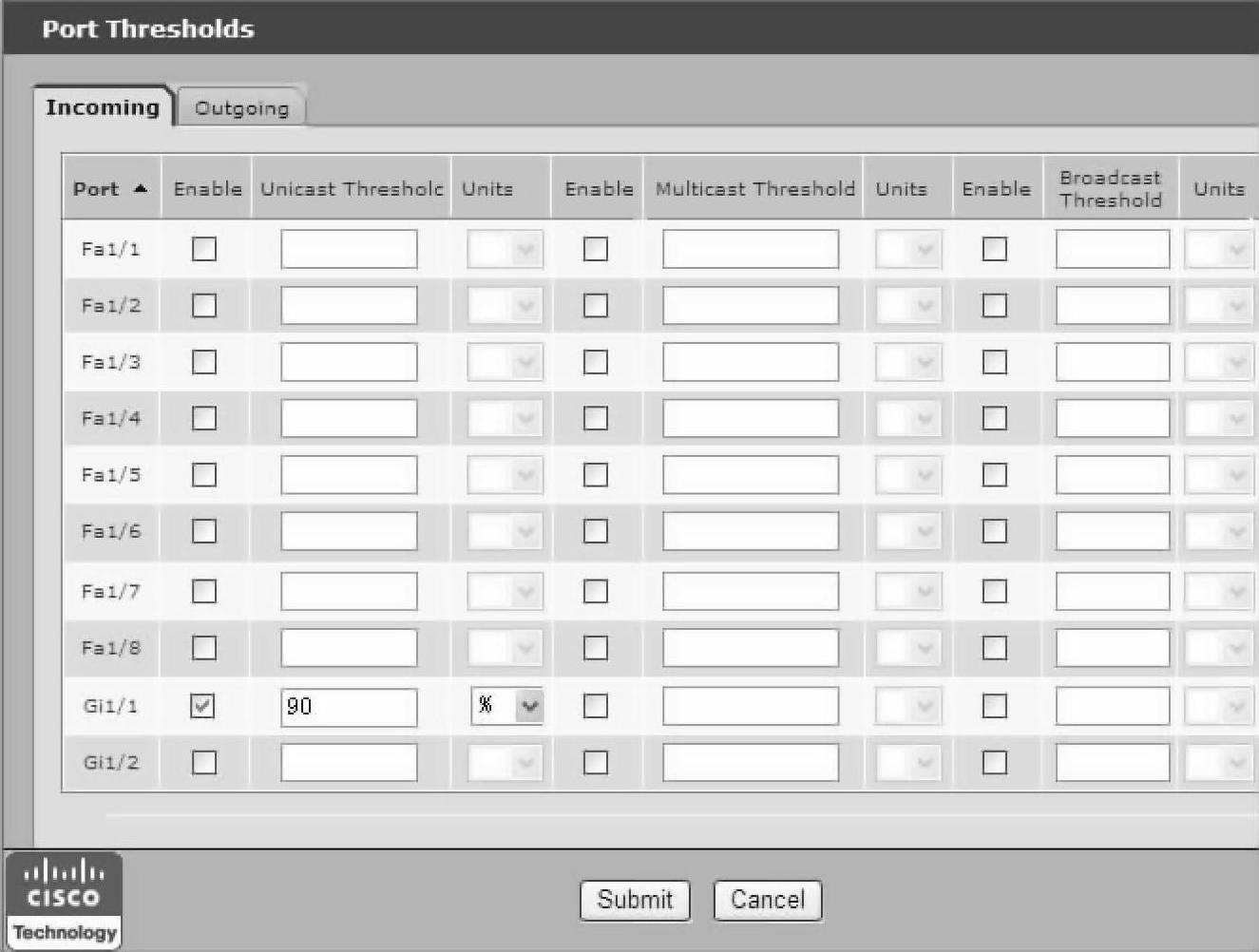

在组态条目选择中，单击进入风暴控制端口阈值设定页面，如图4-42所示。

说明：

●Port：端口编号，单击可改变排序方式。Fa1/x是快速以太端口，Gi1/x是千兆比特端口。

●Unicast Threshold：使能，并设定单播端口阈值，并选定单位（PPS、BPS和%）。

●Multicast Threshold：使能，并设定多播端口阈值，并选定单位（PPS、BPS和%）。

●Broadcast Threshold：使能，并设定广播端口阈值，并选定单位（PPS、BPS和%）。

单击保存设置。

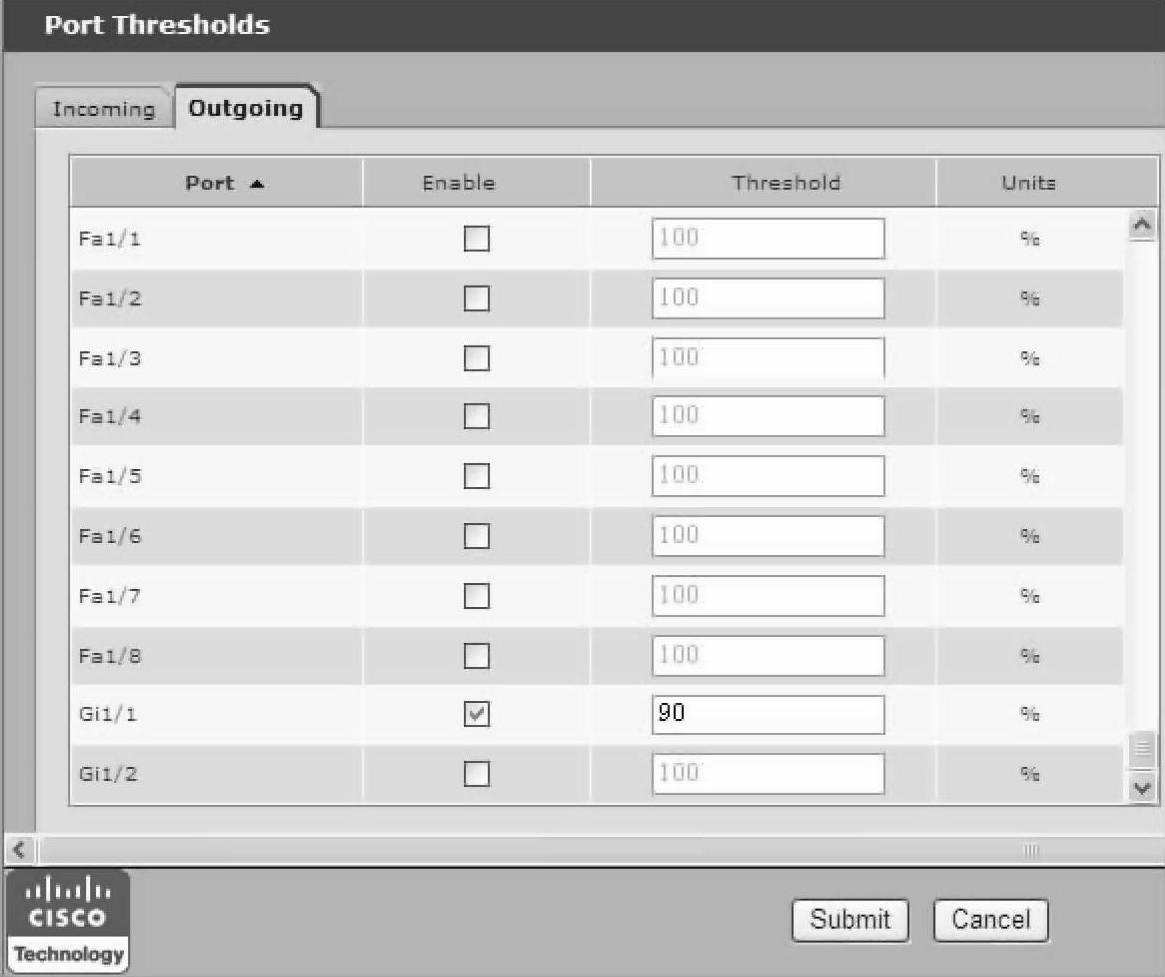

单击Outgoing进入速率限制端口阈值设定页面，如图4-43所示。

说明：

图4-42 端口阈值的风暴控制设置页面

图4-43 端口阈值的速率限制设置页面

●Port：端口编号，单击可改变排序方式。Fa1/x是快速以太端口，Gi1/x是千兆比特端口。

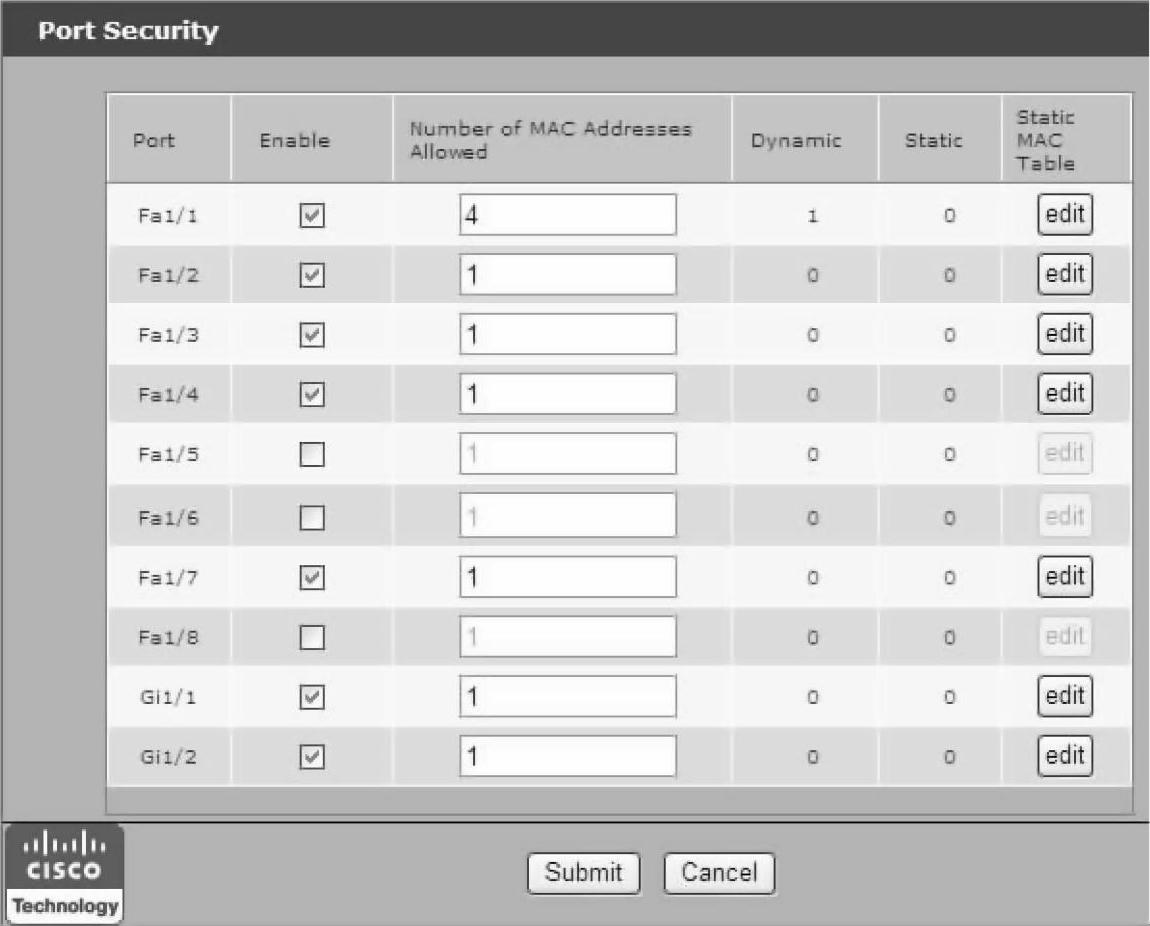

●Threshold：使能，并设定所有流量端口阈值，单位%（范围：10...90）。设定端口阈值，以防止网段流量由于广播、多播和单播在物理界面的风暴而发生中断。单击提交组态，保存并返回组态条目选择。在组态条目选择中，单击进入端口安全组态，如图4-44所示。

图4-44 端口安全组态

说明：

●Port：端口编号，Fa1/x是快速以太端口，Gi1/x是千兆比特端口。

●Enable：使能端口安全。

●Number of MAC Addresses Allowed：允许访问端口的MAC地址的数目。

●Dynamic：允许访问动态的数目。

●Static：允许访问静态的数目。

●Static MAC Table：编辑静态MAC访问的地址。

组态端口安全，以限制访问端口的MAC地址，端口安全是基于MAC地址允许的数目。静态端口安全可以指定，不管MAC地址是自动学习还是手动定义。

端口安全限制和识别MAC设备的地址，设备被允许通过交换机端口传送流量。交换机端口不能从定义的设备组以外的设备传输流量。下列任何条件发生时，安全行为发生：

●具有MAC地址的设备不同于任何识别的安全MAC地址试图访问交换机端口。

●端口的MAC地址数目超过了端口允许的最大数目。

端口安全允许多个安全等级，且具有如下能力：

●有能力定义连接到端口的设备的数目。

●有能力很容易地存储MAC地址组态，在静态MAC地址表上选择增加学习MAC地址。

●有能力手动在每个端口基础上增加或移除MAC地址。

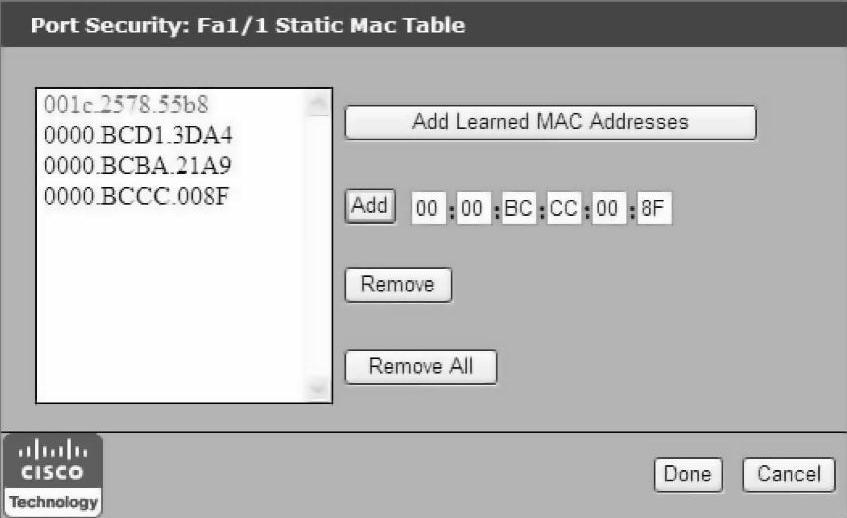

单击某个端口的进入端口的安全编辑，如图4-45所示。

说明：

●单击，增加当前连接到端口的设备的已存在的MAC地址。这个MAC地址被加到表中。

●增加指定的MAC地址到表中，在区域中键入要加入的MAC地址后，单击加入表中。重复这一步，加入更多的MAC地址到表中。

●可以从表中清除不需要的MAC地址，选中要清除的MAC地址，单击清除指定的MAC地址。

图4-45 静态安全MAC设定

●单击清除表中所有的MAC地址。

单击完成静态安全MAC列表的设定，返回端口安全设定页面。

单击提交组态，保存并返回组态条目选择。

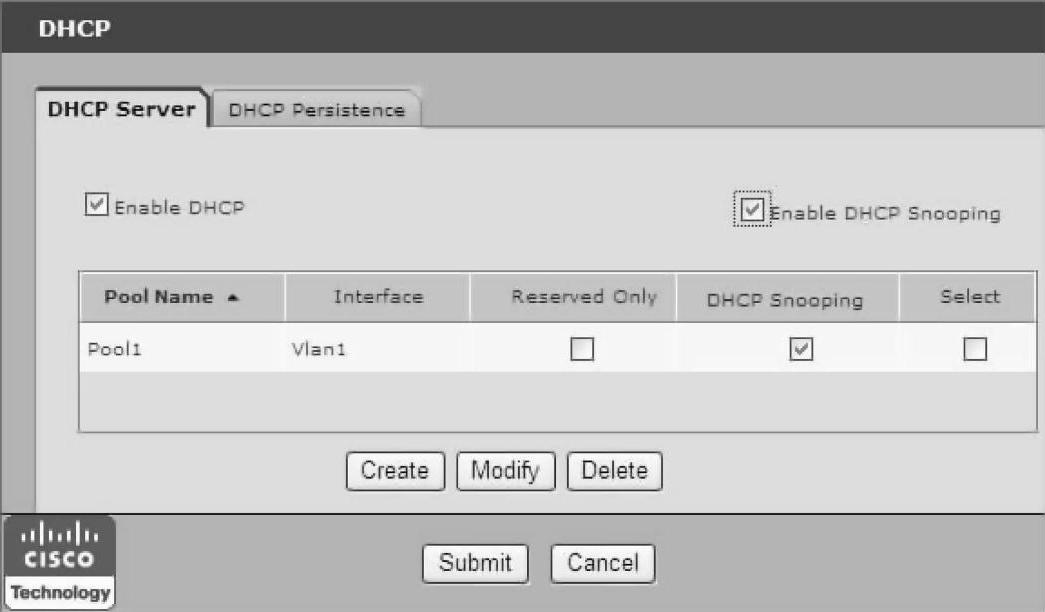

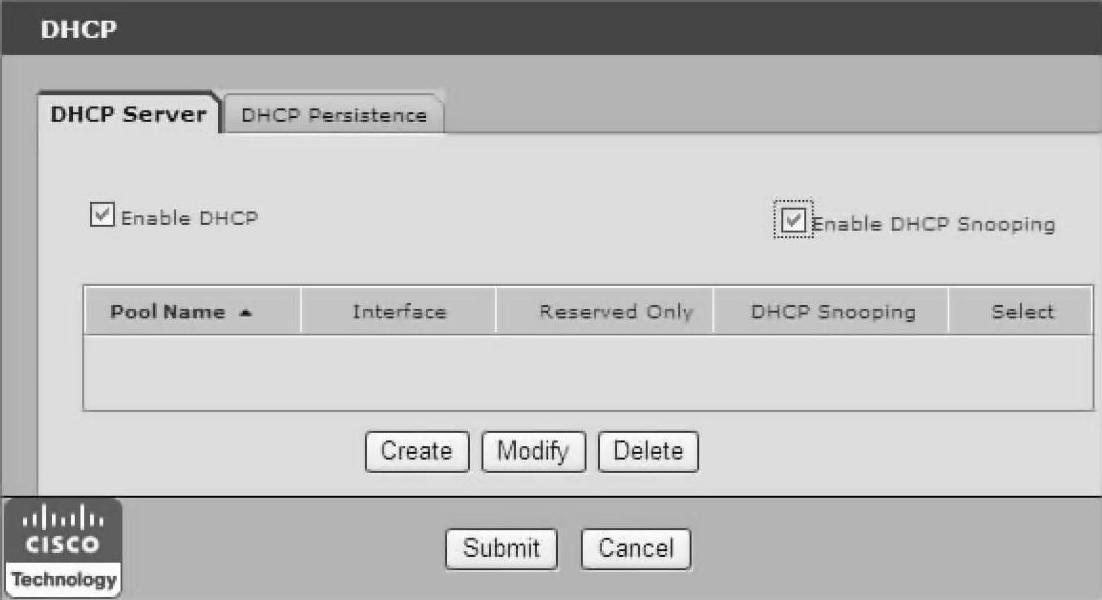

在组态条目选择中，单击进入DHCP组态，如图4-46所示。

图4-46 DHCP服务器设定

说明：

●勾选使能DHCP服务器。

●在此页面上，可创建、修改和删除DHCP服务器。

单击进入DHCP服务器设置页面，如图4-47所示。

说明：

●DHCP Pool Name：为DHCP池命名。

●DHCP Pool Network：设定DHCP池的网络IP地址。

●Subnet Mask：设定DHCP池的子网掩码。

图4-47 DHCP服务器设置页面

●Starting IP：设定外部设备获取IP地址的范围，起始地址。

●Ending IP：设定外部设备获取IP地址的范围，结束地址。

●Default Router：设定默认的路由器IP地址。

●Domain Name：设定域名。

●DNS Server1：设定DNS服务器1的名称。

●WINS Server1：设定WINS服务器1的名称。

●DNS Server2：设定DNS服务器2的名称。

●WINS Server2：设定WINS服务器2的名称。

●CIP Instance：设定CIP Instance编号。

●Lease Length：设定期限，可以是永不过期，或指定最后时间。

图4-48 已设定的DHCP服务器

单击完成DHCP服务器的设置，如图4-48所示。

单击保存设置，单击放弃设置。

在设定PTP之前，补充有关精确时间协议的有关概念。

IEEE 1588标准定义协议称为精确时间协议，或PTP，在测量和控制系统中使能时钟的精确同步。通过EtherNet/IP通信网络设备彼此进行时钟通信。PTP使能各种各样的系统，它们包含了各自固有的精密、解析和稳定进行同步。PTP产生主-从关联系统的时钟类。所有的最终设备时钟，它们的时间来自按照最高主设备（Grandmaster）选择的时钟。

同步时钟模式如下：

●End-to-End Transparent Mode：终端对终端透明模式，用IEEE1588 V2边界时钟机器计算和加上交换机延时到PTP数据包。交换机透明地同步所有的从时钟，具有连接到交换机的主时钟。交换机会校正由每个通过交换机数据包引起的延时（参照当地时间）。这种方式较之Boundary模式，有偶尔抖动和错误积累。在这种模式下，所有的交换机端口被使能。

●Boundary mode：边界模式，用IEEE1588 v2边界时钟机器同步所有的交换机端口。交换机变成Parent时钟，与连接到交换机的设备的内部时钟同步。交换机和连接设备连续交换计时信息，以校正由时钟补偿和网络延时引起的偏移。这种模式能够消除潜在的波动影响，因为浪涌结构的抖动和错误积累，这种模式应该仅用于小于浪涌设备四层的网络。在这种模式下，一个或更多的交换机端口被PTP使能。

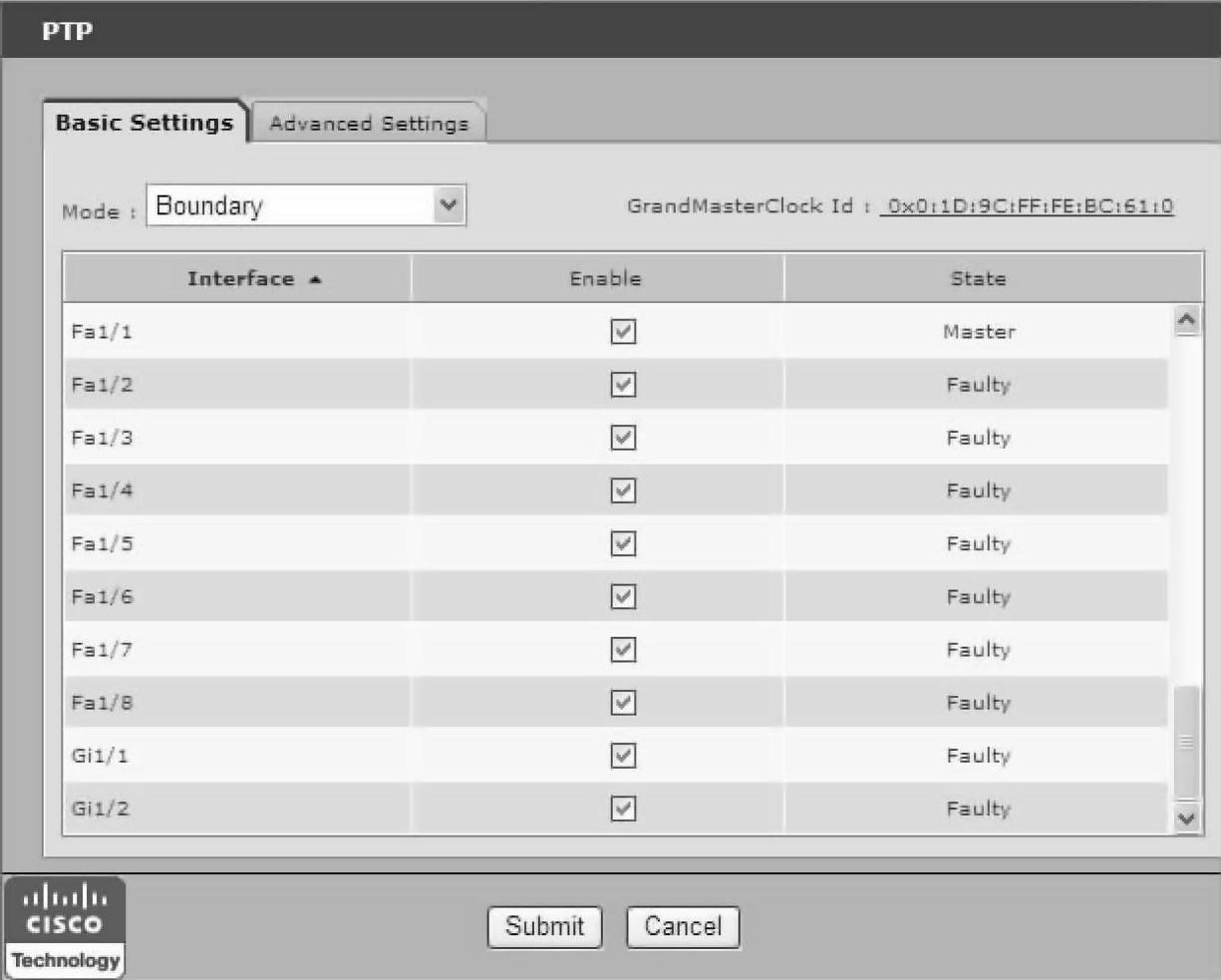

●Forward Mode：转换模式（默认的），无接口通过PTP数据包。即PTP数据包仅通过交换机转换的流量（由QoS安排优先顺序），但在交换机上没有活动。在组态条目选择中，单击进入PTP组态基本设置页面，如图4-49所示。

图4-49 PTP基本设置页面

说明：

●Interface：接口，交换机与设备连接的端口，单击可改变排序方式。Fa1/x是快速

以太端口，Gi1/x是千兆比特端口。

●Enable：端口PTP使能。

●State：状态，分为三种同步时钟模式的情况，End-to-End Transparent显示为Not Fauly或Fauly，端口运行错误或正确；Forward显示为Faulty，在交换机端口PTP不使能。Boundary显示如下：

—Listening：交换机端口等待，直到Parent或Grandmaster时钟被选择。

—Pre-master：交换机端口转变为Master状态。

—Master：交换机按照连接到交换机端口的设备的Parent时钟活动。

—Passive：交换机探测到Parent或Grandmaster时钟冗余路径，如两个不同的交换机端口索取相同的Parent或Grandmaster时钟。为防止在网络形成闭环，端口之一要改变成为Passive状态。

—Uncalibrated：交换机端口不能与Parent或Grandmaster时钟同步。

—Slave：交换机端口连接并与Parent或Grandmaster时钟同步。

—Faulty：交换机端口操作错误。

—Disabled：交换机端口PTP未使能。

单击进入高级设置页面，改变PTP的计时信息，如图4-50所示。

图4-50 PTP高级设置页面

说明：

●Interface：接口，交换机与设备连接的端口，单击可改变排序方式。Fa1/x是快速以太端口，Gi1/x是千兆比特端口。

●Announce Interval（Log Mean）：布告间隔时间，设定范围是0～4，设定值为n，时间是2的n次方，单位是秒。譬如默认值1，即为2s。

●Announce Receipt Time Out（Massages Missed）：布告收到超时，即信息丢失。设定布告间隔时间的次数，交换机选择新的主时钟之前，没有从主时钟得到布告的接收必须通过。设定范围是2～10，默认为3。

●Delay Request Interval（Log Mean）：当交换机端口在主状态时，推荐连接设备送延时请求信息的时间间隔。设定范围是-1～6，设定值为n，时间是2的n次方，单位是秒。比如默认值5，即为32s。

●Sync Interval（Log Mean）：送同步信息的时间间隔，设定范围是-1～1，设定值为n，时间是2的n次方，单位是秒。比如默认值0，即为1s。

●Sync Fault Limit：同步故障限值，PTP试图到达同步之前的最大时钟补偿。设置范围是50～500000000ns。默认为50000ns。建议靠近默认值设定，在具有高精度主时钟的网络中，用50000ns之下的量值。这些网络有极其重要的需要保持非常敏感的设备同步。

单击提交组态，保存并返回组态条目选择。

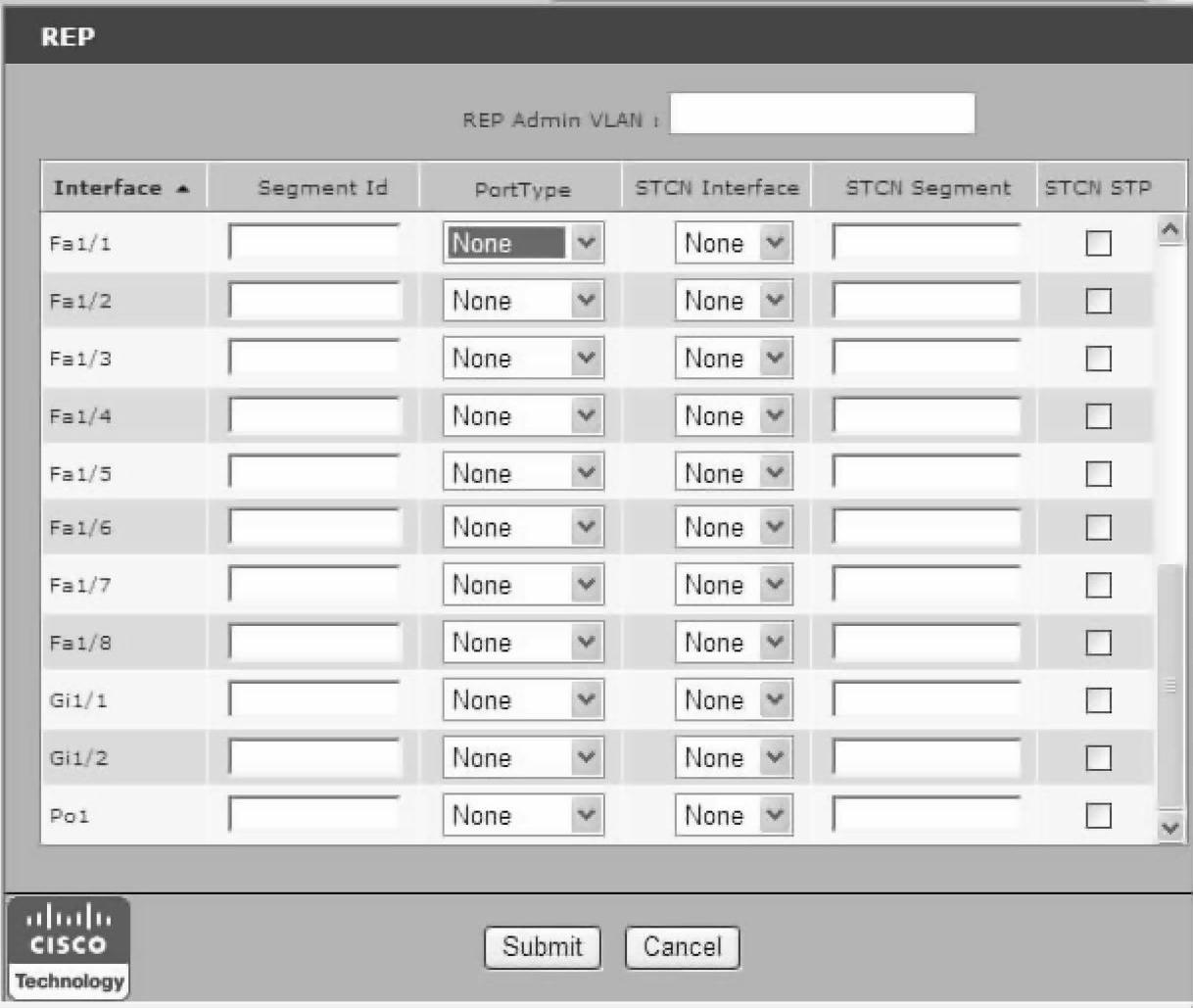

在组态条目选择中，单击进入REP组态，如图4-51所示。

图4-51 REP设定页面

说明：

●REP Admin VLAN：管理网段，范围是2～4094，默认是VLAN1。

●Interface：接口，交换机与设备连接的端口，单击可改变排序方式。Fa1/x是快速以太端口，Gi1/x是千兆比特端口。

●Segment ID：网段ID，范围是1～1024，如果没有网段ID设置，则REP不使能。

●PortType：端口类型，有以下几类：

—Primary：端口是主边界端口，该端口总是参与REP网段中的VLAN负载平衡。

—Edge：端口是辅边界端口，该端口也参与REP网段中的VLAN负载平衡。

—Transit：端口是REP网段中非边界端口。

—No-Neihbor Primary：该端口是连接到非REP交换机的主边界端口。

—No-Neihbor：该端口是连接到非REP交换机的辅边界端口。

—None：端口不是REP网段的部分。

No-Neihbor边界端口包含了所有常规边界端口的属性，这些端口允许REP环的建造，

包含不支持REP的交换机。

在每个REP网段，必须组态两个边界端口，主边界端口和按照辅边界端口活动的端口。REP端口遵循下列规则：

—如果网段中交换机上仅一个端口被组态，这个端口应该是边界端口。

—如果交换机上的两个端口属于同一网段，两个端口必须是边界端口，或两个端口必须在常规网段。

—如果交换机上的两个端口属于同一网段，一个被组态成边界端口，一个按照常规网段端口（误组态），边界端口按照常规网段端口对待。

●STCN Interface：选择某个端口，组态网段拓扑改变布告（STCNs），默认是None。网段内被使用的TCNs通告拓扑改变的邻居。作为网段的边界，REP能传播通告给STP或其他REP网段。

●STCN Segment：组态STCNs给网段ID默认是空白的。网段内被使用的TCNs通告拓扑改变的邻居。作为网段的边界，REP能传播通告给STP或其他REP网段。

●STCN STP：组态STCNs到STP网络，默认是不勾选。网段内被使用的TCNs通告拓扑改变的邻居。作为网段的边界，REP能传播通告给STP或其他REP网段。单击提交组态，保存并返回组态条目选择。

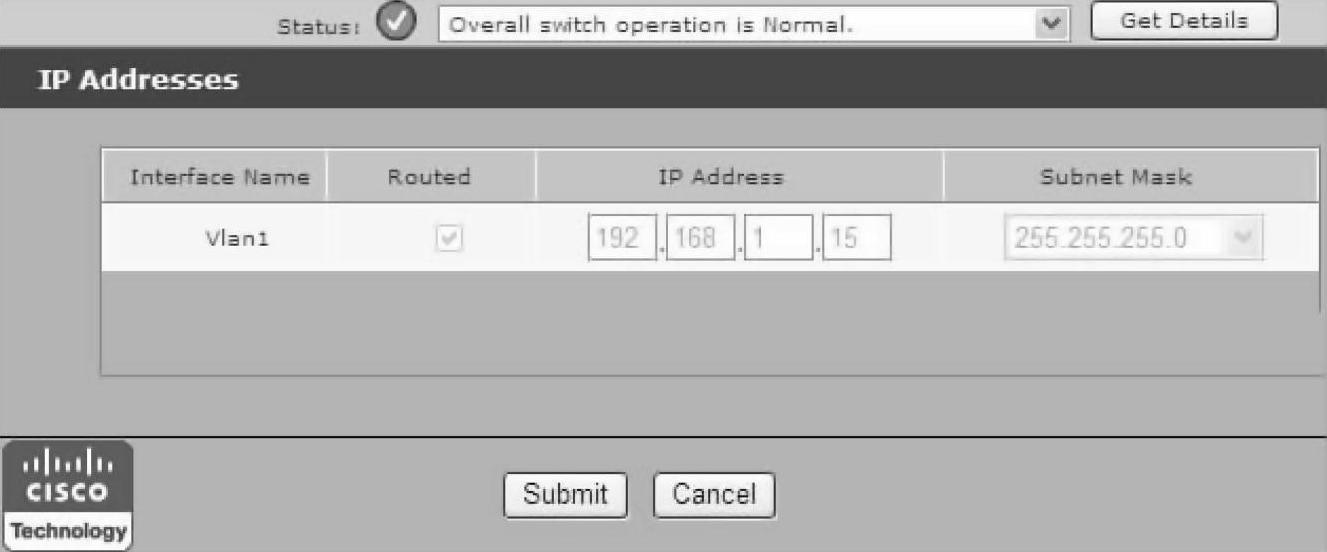

在组态条目选择中，单击进入IP地址组态，如图4-52所示。

图4-52 IP地址组态

如果交换机运行在DHCP服务器，网段中的设备要从同一个子网的DHCP IP池中按照VLAN IP地址来接收IP地址。用IP地址对话框分配IP地址给各个网段。

单击提交组态，保存并返回组态条目选择。

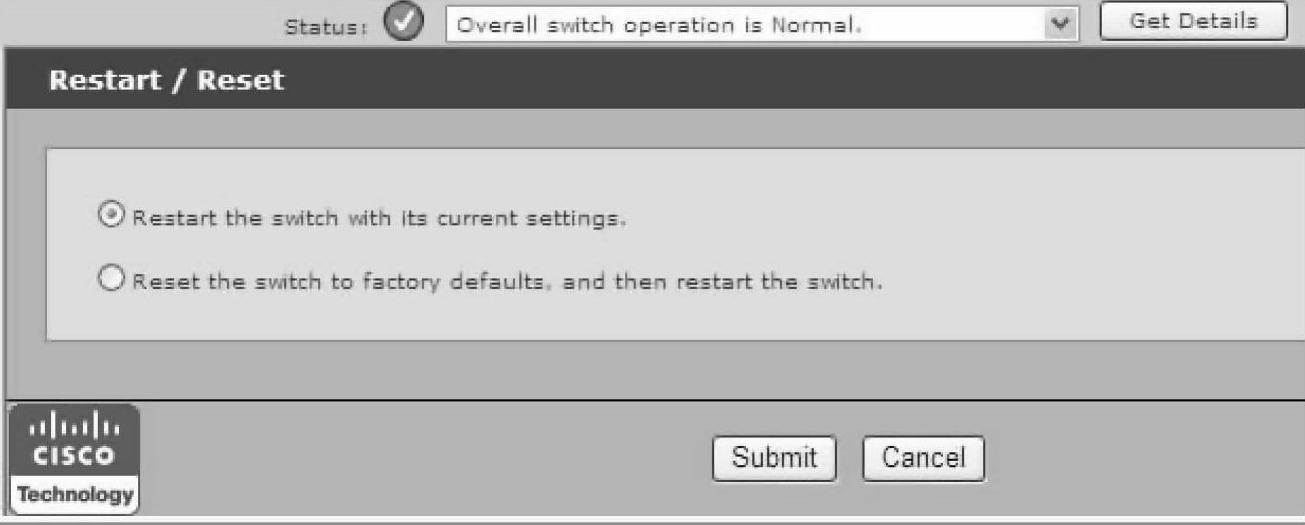

在组态条目选择中，单击进入重启和复位页面，如图4-53所示。

图4-53 重启和复位操作页面

选择重启或复位，重启按照当前设置重启，复位按照出厂默认值重启。

单击按照选择执行。
