弹性以太协议（Resilient Ethernet Protocol，REP）提供了抉择给生成树协议（STP）控制网络的环和环路，处理链路故障以及改善聚集时间。REP控制连接在网段中的端口组，保证网段不会创建任何桥环路，并且响应网段中的链路故障。REP提供构成更复杂网络的基础，并且支持局域网负荷平衡。

REP是网段协议。REP网段是相互连接的端口链，具有网段ID组态。每个网段由标准（载运）网段端口和两个用户组态边界端口组合而成，交换机可以有不多于两个的端口，端口属于同一个网段，并且每个网段端口仅有一个外部邻居。网段可以串通共享介质，但在任一个链路上仅有两个端口可以属于同一个网段。REP仅被Layer2干线接口支持，选择自动智能端口交换器可以使能Layer2干线。在以太通道上也可以支持REP，但不仅仅是属于以太通道的个别端口。

基于REP网段，几乎可以构成任何网络类型。REP也支持局域网负荷平衡，由主边界端口控制，但发生在网段内的任何端口。

如下所列的这些REP端口类型是在设备管理Web页面可选择的：

●Primary：端口是主边界端口，这个端口总是参与REP段内的局域网负荷平衡。

●Edge：端口是辅边界端口，也参与REP网段内的局域网负荷平衡。边界端口是REP网段的终点，每个REP网段用户必须组态两个边界端口，包含一个主边界端口，没有主组态进入边界，端口就像辅边界端口。主边界端口和辅边界端口都必须组态，即使不需要支持局域网平衡。

●Transit：端口是REP段内无边界的端口。

●No-Neighbor Primary：端口是主边界端口连接的一个无REP交换机。(www.daowen.com)

●No-Neighbor：端口是辅边界端口连接的一个无REP交换机。

No-Neighbor Primary包含了定时边界端口所有的属性。这些端口允许包含交换机REP环的结构，而交换机不支持REP。

●None：端口不是REP网段的部分。

REP和STP能够在同一交换机上共存，但不能在同一端口共存。REP与STP不会相互影响。例如，一个端口被组态成REP端口，在这个端口上STP则被禁止。STP的桥协议（BPDUs）不接收来自网段端口REP端口的数据单元，也不传送数据单元给网段端口REP端口。不管怎样，相邻的REP和STP环或范围能够共享同一链路。这个共同的链路能够用于通过REP或STP日期面板传输，或用于STP控制面板传输。

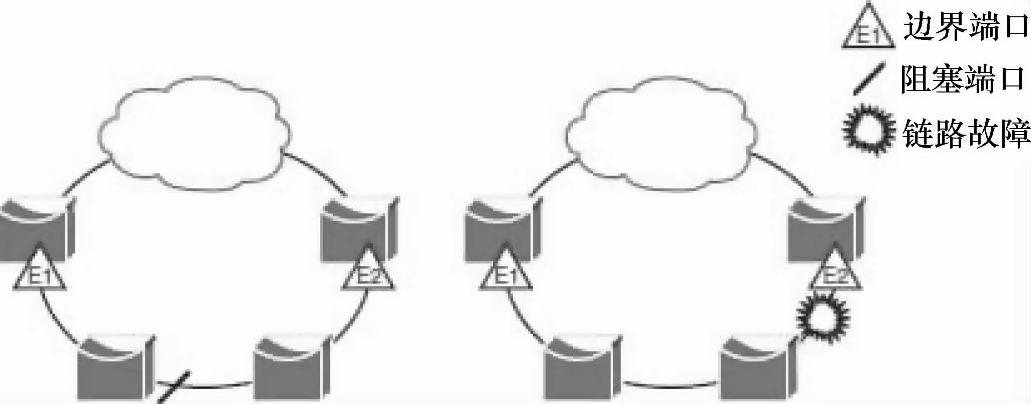

图4-7所示的是延伸四个交换机的六个端口组成的网段的一个示例。端口E1和E2被组态成边界端口。当所有的端口运行时（像左边的网段），单一的端口被阻塞，如斜线所示。当有故障在网络发生，如右边图形所示，阻塞端口返回到发送状态，以将网络中断降到最低限度。

图4-7 边界端口示例
