Stratix 5700面板带有各种连接通信的端口和状态指示灯，用来连接相关的设备和显示相关的状态，还包括供电电源接口和SD卡插槽位置，如图4-1所示。

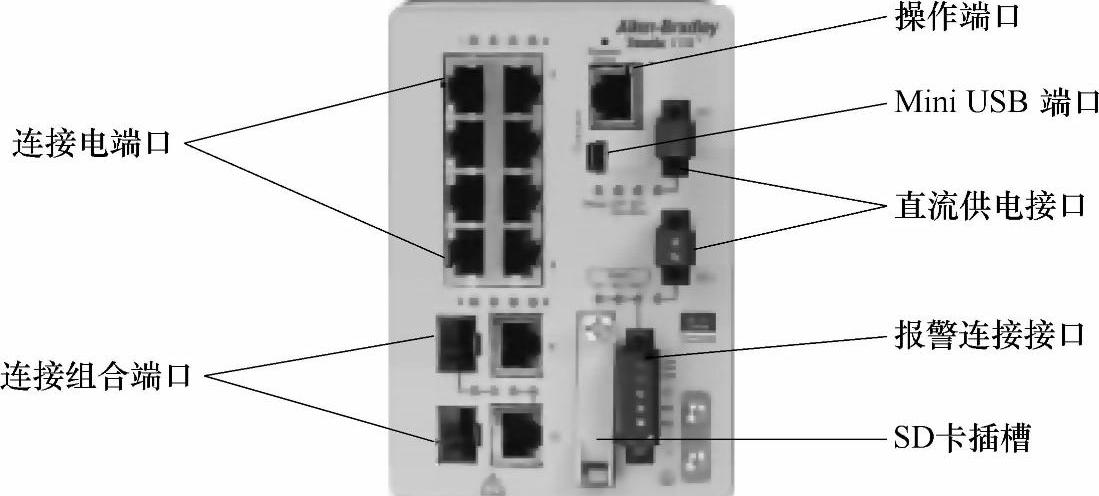

图4-1 Stratix 5700面板连接端口

说明：

●连接电端口：以太网电缆连接端口，有10/100Mbit/s和10/100/1000Mbit/s的两种端口。

●连接组合端口：双重组合上位端口（某种方式激活）。可以组态成RJ45的电端口或SFP介质的光端口，同时只能是其中一种。

●操作端口：用于组态、监视和管理交换机的端口，与RJ45-DB-9适配器电缆连接。

●Mini USB端口：用于组态、监视和管理交换机的端口，可以与计算机直连，Mini USB驱动在固件下载部分激活。

●直流供电接口：连接24V直流电源，为交换机提供能源，两个连接口提供了双电源冗余供电。

●报警连接接口：信号直接连接，接收2路外部的报警信号输入和提供1路外部的报警信号输出。

●SD闪存卡插槽：用于插放SD闪存卡。

1.连接电端口

交换机的10/100/1000Mbit/s的端口可以自适应连接设备的速度和双工模式，如果连接设备的端口不支持自适应，则要手动设置它们的速度和双工模式。不能自适应或具有自身速度和双工模式的连接设备，会降低性能或不能连接。

交换机默认设置Auto-MDIX特性被使能，可以使用直连或交叉电缆连接网络上的其他设备。

为增强性能，组态交换机以太网端口的方法可选择下列之一：

●让端口自适应速度和双工模式这两个参数。

●在连接的两终端上设置端口的速度和双工模式的参数。

2.连接组合端口

连接组合端口是双重的具有两种接口的独立端口，一种为RJ45电缆，另一种为认可SFP模块的LC光缆。但是任何时刻仅有一个接口能被激活，如果两个接口都被连接，SFP则优先。

如果选择为电端口，则将RJ45连接头的电缆连接到10/100/1000Mbit/s电端口；如果选择为光端口，则安装SFP模块到SFP槽，并连接光缆到SFP端口。然后，将电缆或光缆连接另一端的设备。

默认的设定是，交换机探测无论是RJ45连接头还是SFP模块被连接到双重组合端口，都能组态相应的端口，也可以改变这个设定，组态端口为只识别RJ45连接头或只识别SFP模块，用接口类型组态命令来完成。

3.连接光缆到SFP模块

SFP模块的光端口有橡皮软塞密封，光缆的端头有橡皮套封口，这都是防止污染的，不要随意拿下来，只有在连接前才取下来，取下后要收藏好，以便今后需要时使用，光端口和光缆头都不宜长时间暴露在外，以免被污染。

将取下橡皮套的光缆插入SFP模块端口，将另一端插入目标设备的插座，注意端口的状态指示灯：

●当SFP找到网络拓扑并搜索到环路，端口状态指示灯是黄色，这要持续30s左右，然

后状态指示灯转为绿色。

●当交换机和目标设备已经建立起连接，端口状态指示灯转为绿色。

4.端口连接

Stratix 5000交换机面板上的通信端口有三种：电端口、光端口和光电双重组合端口，连接的缆线有电缆和光缆两种。端口的数目取决于Stratix 5700交换机的选型。

选择下列选项之一去连接设备：

●当连接工作站、服务器和路由器时，使用直连电缆连接到面板上的RJ45连接头。

●当连接至1000BASE-T兼容设备时，使用四对双绞线、Category 5e或更高电缆。

使用RJ45连接头连接另一端的其他设备时：

●当交换机和连接设备已经建立起连接，端口状态指示灯亮起来。

●当生成树形协议（Spanning Tree Protocol，STP）找到网络拓扑并搜索到环路，端口状态指示灯是黄色，这要持续30s左右，然后状态指示灯转为绿色。如果状态指示灯不能点亮，则可能是另一端的设备没有开启，也许是电缆的问题，或者连接设备的适配器有问题。

5.报警信号

Stratix 5700接收2路外部的报警信号输入和提供1路外部的报警信号输出，报警输入可以用于外部任何条件的激活报警送至交换机，输出报警可以是电源和端口状态报警条件，并可以组态常开或常闭报警显示，即可以组态报警输出是常通电或常断电的。

外部报警信号连接端如下：

●报警输入1（IN1）：报警输入端1与隔离参考地外接常通或常断继电器构成报警回路，有对应IN1的指示灯。

●报警输入2（IN2）：报警输入端2与隔离参考地外接常通或常断继电器构成报警回路，有对应IN2的指示灯。

●隔离参考地（REF）：与报警输入IN1或报警输入IN2共同连接。

●常开输出（NO）：常开报警继电器输出提供了1个常开的触点，对应输出指示灯。

●常闭输出（NC）：常闭报警继电器输出提供了1个常闭的触点，对应输出指示灯。

●公共地（COM）：报警输出的公共地。

6.SD闪存卡

交换机需要一个槽插放SD闪存卡，作为附加的存储媒介质，在故障发生时很容易地恢复交换机组态，在重组一个新网络时很容易地复制组态进行保存。

如果SD卡安装在交换机上，交换机将启动IOS和当前SD闪存卡上的组态，如果交换机上没有安装SD闪存卡或SD闪存卡中没存有组态，交换机将读取装载板的启动参数，并从装载板闪存上指定IOS映像来启动。

SD闪存卡上有物理写锁定，一旦锁定，不能对SD闪存卡进行存储。

可以用设备管理的Web页面或AOP同步SD闪存卡的组态和IOS的更新，组态同步过程从选定的源到选定的目标同步config.text和vlan.dat；IOS映像同步过程从选定的源到选定的目标，同步当前存在的启动IOS映像。这个过程耗费大约5min才能完成。

7.面板状态指示灯

在连接通信端口或连接接口，都有相应的状态指示灯，显示端口或接口的工作状况。为便于了解网络连接设备的情况或交换机的工作状况，状态指示灯有着直观的表达，所以需要明白状态指示的含义。(www.daowen.com)

Stratix 5700面板的状态指示灯含义如下：

●Port：显示端口的状态。双重组合端口有两个状态指示灯，一个SFP，一个RJ45，对应激活的端口。

—熄灭：当前端口没有链接。

—绿色常亮：端口链没有激活。

—一个绿色闪烁一个熄灭：端口链激活且工作正常。

—绿黄交替闪烁：有故障或链路有错误。

—黄色常亮：端口未使能。

●Setup：显示交换机初始化启动状态。

—熄灭：交换机已被组态为管理型交换机。

—绿色常亮：交换机在初始化启动。

—绿色闪烁：交换机在初始化启动，故障恢复或初始化启动不完整。

—红色常亮：交换机初始化启动或恢复失败，因为没有激活的交换机端口连接到管理工作站。交换机端口没有连接设备，但按下了交换机上的Express Setup按钮。

●EIP Net：显示交换机的网络状态。

—熄灭：电源关闭或没有正确连接。

—绿色常亮：交换机已建立CIP连接到一个或多个连接设备。

—绿色闪烁：交换机已有IP地址，但没有建立CIP连接到一个或多个连接设备。

—红色闪烁：一个或多个连接设备超时。

—红色常亮：交换机探测到IP地址已被在同一个网络中的另一台设备使用。

—红绿交替闪烁：交换机正在上电自检。

●EIP Mod：显示交换机的状态。

—熄灭：电源关闭或没有正确连接。

—绿色常亮：交换机运行正常。

—绿色闪烁：交换机尚未组态（例如交换机没有IP地址）。

—红色闪烁：交换机探测出一个可恢复的系统故障，可用Alert Log查看问题的详细描述。

—红色常亮：交换机探测出一个不可恢复的系统故障，可用Alert Log查看问题的详细描述。

—红绿交替闪烁：交换机正在自检。

●DC_A：显示直流电源A的状态。

—熄灭：电源关闭或没有正确连接。

—绿色常亮：电源A在当前连接的回路。

—红色常亮：电源A当前没有连接在回路，但交换机被组态成双输入电源。

●DC_B：显示直流电源B的状态。

—熄灭：电源关闭或没有正确连接。

—绿色常亮：电源B在当前连接的回路。

—红色常亮：电源B当前没有连接在回路，但交换机被组态成双输入电源。

●Alarm Out：显示报警输出。

—熄灭：报警输出没有组态或电源关闭。

—绿色常亮：报警输出已组态，但没有探测到故障。

—红色闪烁：交换机已探测到主要报警。

●Alarm In1：显示报警输入1的状态。

—熄灭：报警输入没有组态。

—绿色常亮：报警输入已组态，但没有探测到故障。

—红色闪烁：交换机探测到主要报警。

—红色常亮：交换机探测到次要报警。

●Alarm In2：显示报警输入2的状态。

—熄灭：报警输入没有组态。

—绿色常亮：报警输入已组态，但没有探测到故障。

—红色闪烁：交换机探测到主要报警。

—红色常亮：交换机探测到次要报警。

8.Express Setup按钮

Express Setup按钮是用于交换机初始化启动的按钮，内嵌于面板上，需要用细小的工具按压。
