组供电电源优化策略

由安装扣接在一起的电源,通过背部相连的接口为控制器供电,值得注意的是电源常常被放置在组的中部,而不是通常看到的其他控制器系统,电源总是被安装在最左边。

CompactLogix 5370 L36控制器必须安装在控制器系统的最左侧,且离电源的间距相隔不能超过3个其他模块。如图3-14所示,可以看到控制器与电源之间只相隔3个I/O模块。

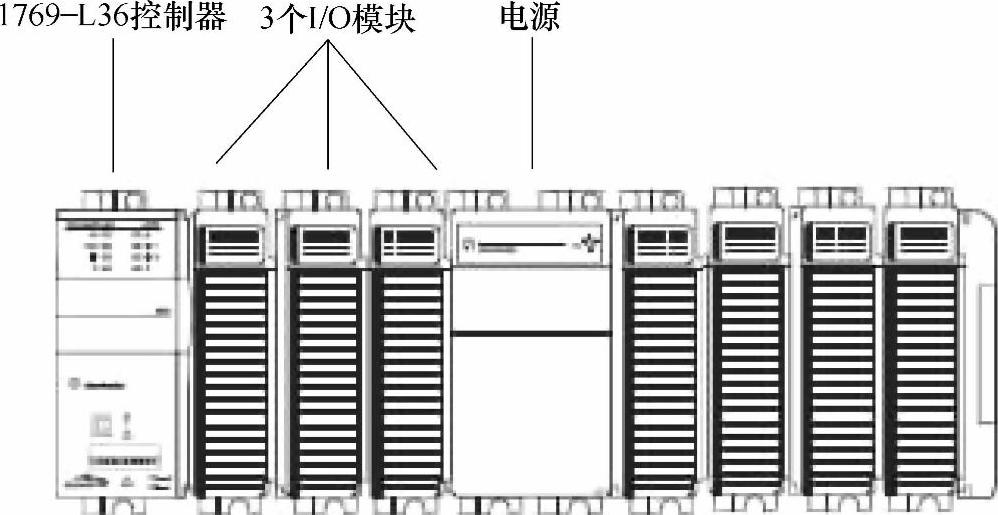

图3-14 控制器与电源的距离(www.daowen.com)

在为1769系列模块选型的时候,可以看到这类模块的技术参数之一是Power Supply Dis-tance Rating,这个参数的含义是指本模块离电源之间最多可跨越几个模块,例如控制器的这个参数是4,这就是说,控制器离电源最远的距离是位于第4个槽,换句话说,中间最多只能跨越3个其他模块。

由于CompactLogix控制器系统的安装没有物理框架的限制,电源供电的能力便在用户掌控之中,在设计和安装的时候,对于模块的安放位置,其供能限制是不能忽视的。通常I/O模块的Power Supply Distance Rating参数是8,可以看出,一个组能安装的模块数目被电源的供电距离所限制,一般情况,一组模块由一个电源供电。如果需要安装更多的模块,则继续组的延伸,称为本地扩展,已在前面的本地I/O模块中讨论过。
