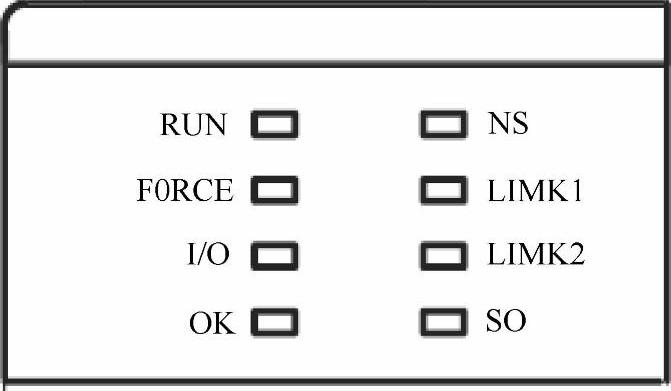

图3-2 控制器面板状态指示灯

位于面板上部的状态指示灯可以帮助我们直接看到控制器的当前状态，因此对每个指示灯的状态含义必须有所了解，以便及时准确地进行判断。图3-2所示是控制器面板上的状态指示灯。

状态指示灯的颜色和形态所表达的含义如下所列：

●RUN：显示控制器运行模式。

—熄灭：非运行，控制器在编程或测试状态。

—绿色常亮：控制器在运行状态。

●FORCE：显示强制状态。

—熄灭：没有任何标签含有强制量，I/O强制是未使能的。

—黄色常亮：强制被使能，强制量存在或不存在。

—黄色闪烁：一个或更多的输入或输出标签值已经被设为强制条件，但强制尚未使能。

●I/O：显示控制器和I/O模块通信的当前状态。

—熄灭：在控制器项目的I/O组态上没有设备或控制器中不存在项目。

—绿色常亮：控制器正在与I/O组态中的所有设备通信。

—绿色闪烁：控制器I/O组态中的一个或更多的设备没有响应。

—红色闪烁：控制器没有与I/O组态中的任何设备通信。

●OK：显示控制器状态。

—熄灭：没有上电。

—绿色常亮：控制器正常。

—绿色闪烁：控制器将项目存储到SD闪存卡，或从SD闪存卡下载项目。

—红色常亮：控制器探测到一个不可恢复的故障和内存中项目被清除。(www.daowen.com)

—红色闪烁：表示下列情形之一发生：控制器固件版本需要更新；控制器中存在一个可恢复故障；控制器中存在一个不可恢复故障和内存中的程序被清除；控制器固件版本更新正在处理中。

—红绿交替闪烁：电源关闭时正在进行闪存。

●NS：显示控制器端口所在的EtherNet/IP网络状态。

—熄灭：端口尚未初始化，不存在IP地址和处于BOOTP或DHCP操作状态。

—绿色常亮：端口已有IP地址且CIP连接已被建立。

—绿色闪烁：端口已有IP地址且CIP连接尚未建立。

—红色常亮：端口已探测到所分配的IP地址已被其他设备使用。

—红绿闪烁：端口正在经历上电时的自检过程。

●LINK1：显示控制器的EtherNet/IP链路端口1的状态。

—熄灭：没有链路或端口管理未使能。

—绿色常亮：表明100Mbit/s链路（半双工或全双工）存在尚未激活，或10Mbit/s链路（半双工或全双工）存在尚未激活，或环网正常运行且控制器激活了管理，或环网遇到偶发的局部网络故障且控制器激活了管理。

—绿色闪烁：表明100Mbit/s链路存在且已激活，或10Mbit/s链路存在且已激活。

●LINK2：显示控制器的EtherNet/IP链路端口2的状态。

—熄灭：表明没有链路，或端口管理未使能，或短时间内的环网故障被探测而引起的端口未使能。

—绿色常亮：表明100Mbit/s链路（半双工或全双工）存在尚未激活，或10Mbit/s链路（半双工或全双工）存在尚未激活，或环网正常运行且控制器激活了管理，或环网遇到偶发的局部网络故障且控制器激活了管理。

—绿色闪烁：表明100Mbit/s链路存在且已激活，或10Mbit/s链路存在且已激活。

●SD：显示SD闪存卡当前是否活动。

—熄灭：SD闪存卡没有在活动状态或槽内没有安装SD闪存卡。

—绿色闪烁：控制器正对SD闪存卡实施读或写的操作。

—红色闪烁：SD闪存卡中不存在有效的文件系统。
