环网组态的第一步是连接设备，环网中至少有一个连接要暂时断开，因为DLR网络设备的出厂默认值是设定为线形/星形模式运行，完整的DLR网络连接，在没有DLR管理时，也许会产生网络风暴，使得网络不能使用，直到某个连接断开或一个环网管理使能为止。

最初的DLR网络的连接如图2-87所示。

图2-87 最初的DLR网络连接

1.组态DLR网络上的管理节点

在安装DLR网络后，必须组态至少一个环网管理节点，环网节点不需要任何DLR网络组态。环网管理组态可以使用的软件如下：

●RSLinx Classic：通信软件，直接在模块上完成组态。

●Studio 5000：编程软件，在控制器项目中完成组态。

环网管理设备提供如下服务：

●核实环网的完整。

●环网从单故障中恢复时重组环网。

●收集环网的诊断信息。

2.在RSLinx Classic软件中组态环网管理

RSLinx Classic软件组态模块是较为直接的，只要通过浏览找到组态对象的模块，就可以在模块上直接组态。

通过浏览，找到1783-ETAP模块，右击选择Module Configuration，如图2-88所示。

图2-88 进入1783-ETAP模块的组态

单击Module Configuration，进入模块组态页面。

选择模块属性页面Network，单击进入网络页面，如图2-89所示。

说明：

●Network Topology：网络的拓扑结构，与网络中的设备组态有关，网络中只要有一台设备被使能环网管理，将成为DLR网络；网络中没有任何一台设备被使能环网管理，将成为线形网络。

图2-89 1783-ETAP模块的网络组态

●Network Status：网络的当前状态，有设备被使能环网管理而没有完整的环网，将显示环网故障。

●Active Ring Supervisor：网络中的激活环网管理节点的IP显示，当前网络的激活环网管理节点就是本模块。

●Active Supervisor Precedence：显示激活管理优先权设定，设定范围0～255，网络中设定值最高的环网管理节点将作为激活环网管理节点，其余较低设定值的设备作为备份环网管理节点。

●：勾选使能模块的环网管理功能，这是一个重要的组态步骤，激活模块的环网管理能力。

●Ring Faults Detected：环故障探测次数累计，单击，清除故障计数。

●Supervisor Status：显示模块当前的管理状态，如目前是激活环网管理。

●Ring Fault：环网故障信息组，显示网络的故障信息，包括状态和两个设备之间的断点位置。

单击，核实故障位置，可以看到核实后的显示，如图2-90所示。

图2-90 核实故障后的显示

●Port Buffer Utilization：显示端口缓冲区利用率，端口1、端口2和设备端口的缓冲区负载状况与端口流量有关。如果负载达到90%，应该分析和调节网络的设计。在两个连接到网络的模块端口上接收的传输量合并起来的总量网络带宽，应该不能超过模块设备端口能力，速度（100Mbit/s或10Mbit/s）设定决定了设备端口的能力。如果带宽超出了设备端口的能力，一些来自环网的帧在到达设备端口之前将会失落。这些失落的帧不冲突DLR网络剩余的传输。设备端口设定决定了模块在失落帧之前，有多少传输量能够保持住。不能用这样的单一模块去连接很多个具有大量传输量的节点，这样做表示要挑战模块在节点之间传送数据的能力。如果需要连接大量传输节点，建议使用管理型交换机。

单击，进入高级网络组态，如图2-91所示。

说明：

●：勾选使能IGMP侦听，该功能通常用于管理网络上的多播传输，当使用时，这个功能允许模块多播数据仅送到需要数据的设备，而不是所有连接到网上的设备。对于侦听工作，必须存在有运行询问的设备，一般来说是路由器或交换机。

●：勾选使能IGMP询问者，如果使能IGMP Querier，将送出询问到网络上的所有设备，以决定多播地址关注指定节点或节点组。在网络上，至少要有一台设备使能IGMP Querier。如果没有一台设备使能IGMP Querier，网络上的多播传输可以最终创建网络实施发行者。如果在网络上对所有的设备都组态了IGMP Querier参数使能，对这些设备也必须设置IP地址，而不是出厂默认值。如果网络上的多播设备都使能了这项功能，仅一个最低IP地址的节点变成激活的IGMP Querier节点。如使能IGMP Querier则要选择Querier的版本，默认的是版本2。

图2-91 1783-ETAP模块的高级网络组态

●：勾选使能设备端口调试模式，仅维修时使用，网络不在正常运行状态。这种类似端口镜像的模式，用来监视模块上从设备端口到两个网络端口的数据接收，诸如个人计算机运行的用于高级网络调试或分析的协议分析应用软件。当设备端口调试用于模块上，设备连接到前面板的设备端口，能接收所有的穿过环网而来的数据。当使用设备端口调试模式时，可以插入连接到设备端口的具有网络分析器的模块，定位在环网上节点有问题的位置。

●Supervisor Precedence：键入管理优先权值，范围是0～255，当同一网络中多个环网管理设备被使能，则优先权值相对大的成为激活管理，其余成为备份管理。如果同一网络中的多个环网优先权值相同，则以MAC值最大的作为激活管理。键入数值后，

单击，方能接收设定的优先权值。

●Supervisor Status：管理状态，显示环网管理模块是激活还是备份，本模块是激活。

●Ring Parameters：环网参数设置，键入参数后，单击，方能接受设定的参

数值。以下参数在环网管理状态是激活的才会起作用，建议使用默认值。

—Beacon Interval：信标时间间隔，设定激活管理通过两个端口发出信标的频率，范围是200ns～100ms。

—Beacon Timeout：信标超时，在信标接待时间超出和合适的激活之前节点等待时间的总和，范围是400ns～500ms。

—Ring Protocol VLAN ID：保留，将来使用。

单击，返回网络页面。

单击，结束1783-ETAP的环网组态。

以上组态可以看到，1783-ETAP是一个可以充当询问器的设备，实现IGMP侦听的功能。

控制器的内嵌EtherNet/IP端口，也具有环网管理功能，下面是控制器的环网管理组态。

在RSLinx Classic软件，通过浏览，找到1769-L36REM模块，右击选择Module Configu-ration，如图2-92所示。

图2-92 浏览找到控制器模块

单击，进入控制器模块组态，单击Network选项卡，如图2-93所示。

图2-93 从控制器上所看到的网络状况

说明：

●Network Topology：网络的拓扑结构，与网络中的设备组态有关，网络中只要有一台设备被使能环管理，将成为DLR网络；网络中没有任何一台设备被使能环网管理，将成为线形网络。

●Network Status：网络的当前状态，有设备被使能环网管理而没有完整的环网，将显示环网故障。

●Active Ring Supervisor：显示网络的激活环网管理，当前的激活环网管理不是控制器模块。

●Active Supervisor Precedence：激活管理优先权设定，设定范围0～255，网络中设定值最高的环管理节点，将作为激活环网管理节点，其余较低设定值的设备作为备份环网管理节点。

●：勾选使能模块的环网管理功能，这是一个重要的组态步骤，激活模块的环网管理能力。

●Ring Faults Detected：环网故障探测次数累计，单击，清除故障计数。

●Supervisor Status：显示模块当前的管理状态，如目前控制器模块是备份环网管理节点。

●Ring Fault：激活环网管理是1783-ETAP模块，控制器自身是备份环网管理节点，故不会显示环网故障位置探测的信息。

单击，进入高级网络组态，如图2-94所示。

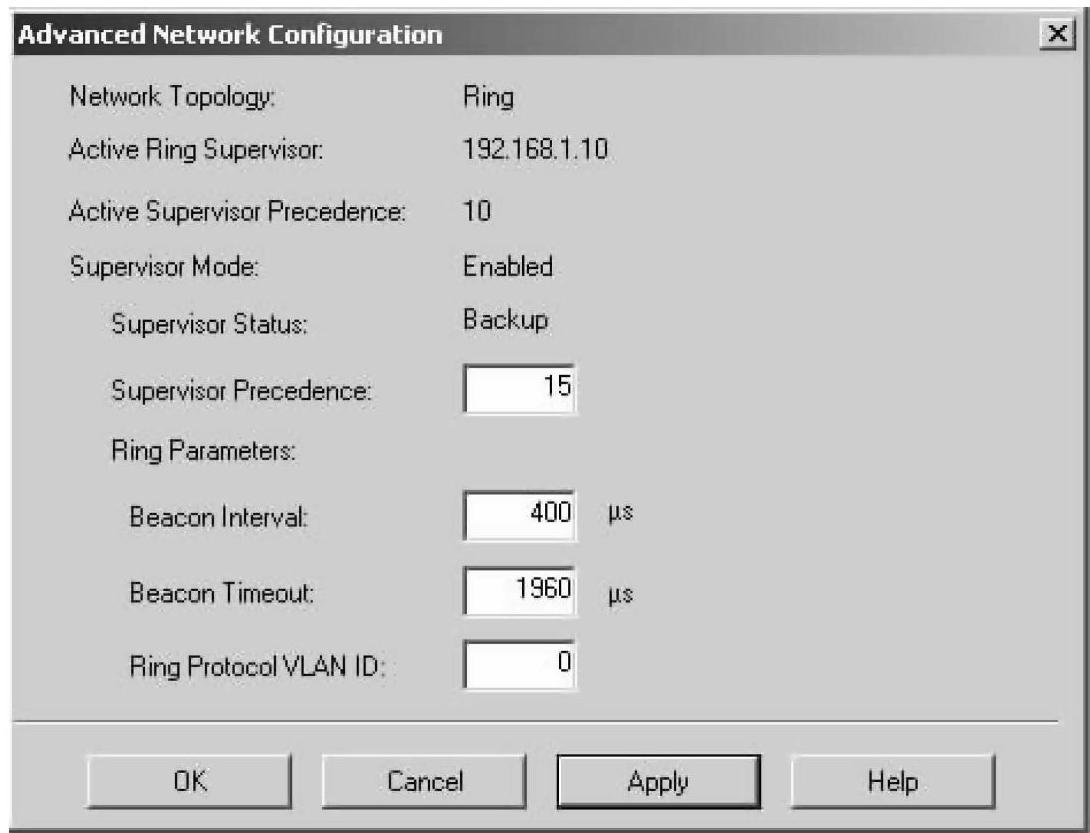

图2-94 控制器模块的高级网络组态

说明：

单击，方能接受设定的优先权值。为控制器键入适合的管理环网优先权，用来决定是否要做激活环网管理。

●Supervisor Status：管理状态，显示环网管理模块是激活还是备份，本模块为备份。

●Ring Parameters：环网参数设置，键入参数后，单击，方能接收设定的参数值。以下参数在环网管理状态是激活的状态才会起作用，建议使用默认值。

—Beacon Interval：信标时间间隔，设定激活管理通过两个端口发出信标的频率，范围是200ns～100ms。

—Beacon Timeout：信标超时，在信标接待时间超出和合适的激活之前节点等待时间的总和，范围是400ns～500ms。

—Ring Protocol VLAN ID：保留，将来使用。

3.在Studio 5000软件中组态环网管理

在Studio 5000软件中，可以为控制器本身和通信模块组态管理环，首先为一个通信模块组态管理环网。

选择Ethernet，右击弹出菜单如图2-95所示。

单击，进入模块选择，选定1783-ETAP模块，如图2-96所示。(www.daowen.com)

单击，创建模块，如图2-97所示。

图2-95 进入1783-ETAP模块创建

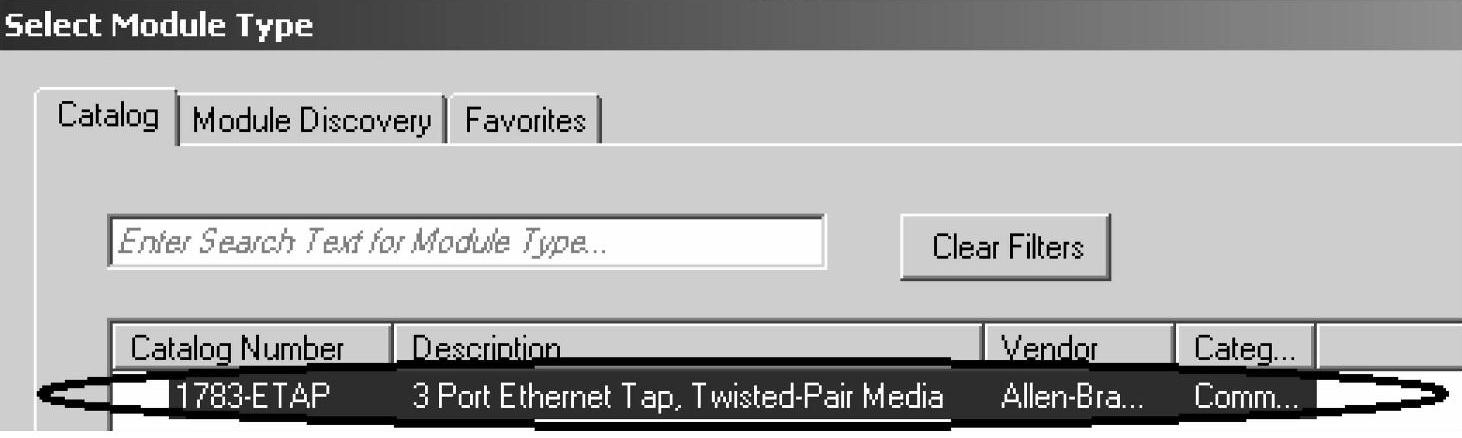

图2-96 选定1783-ETAP模块

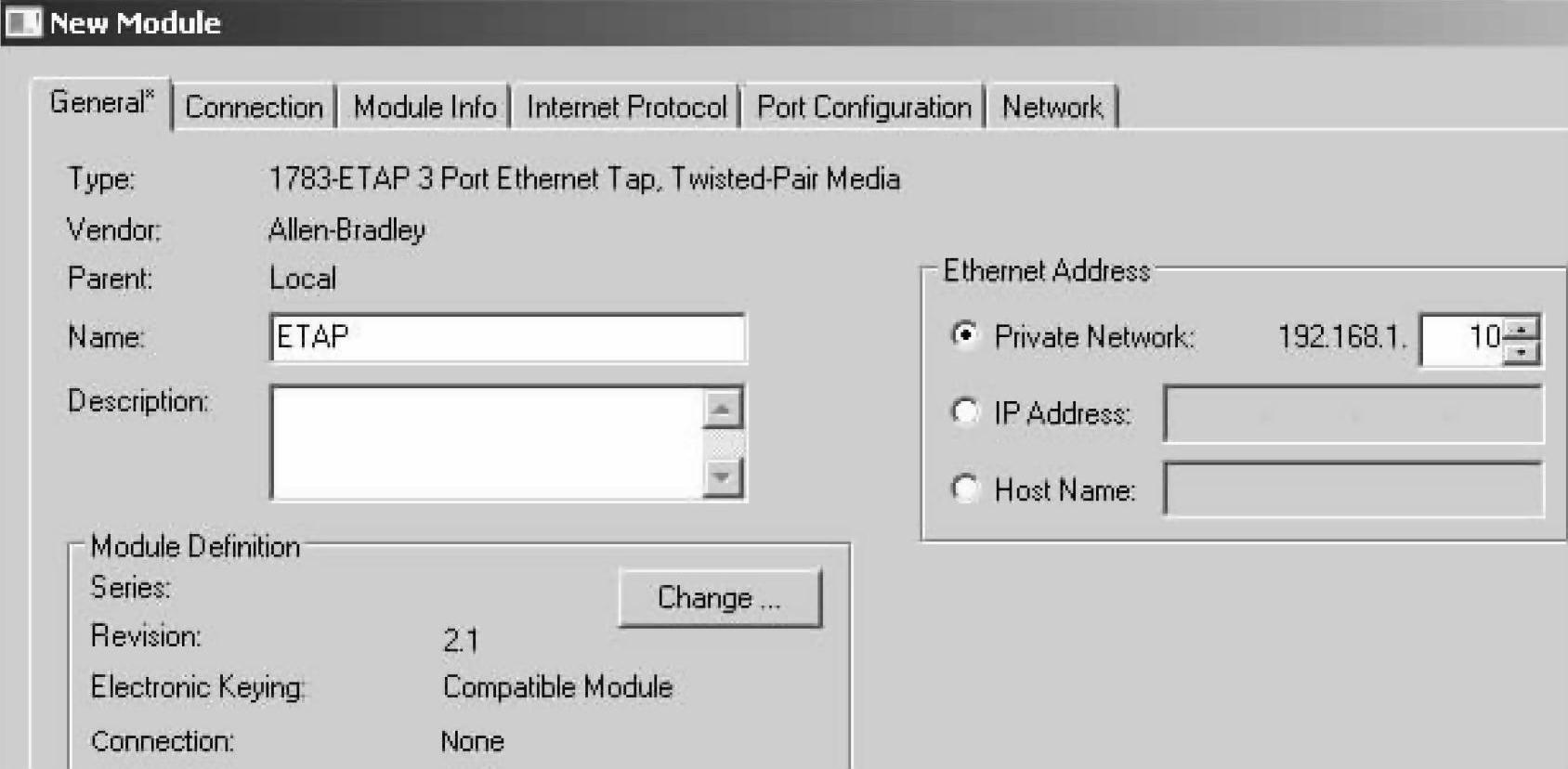

图2-97 创建1783-ETAP通信模块

说明：

●Name：为1783-ETAP模块命名，只能是ASCII码字符。

●Description：通信模块的注释说明，可以是中文或其他文字。

●Ethernet Address：通信模块在以太网上的IP地址设定，当模块顶部的三个DIP开关

全为OFF时，由软件来设定。：如果通信IP地址位于192.168.1.XXX的子网，则键入IP地址的最后一段。：如果通信IP地址不在192.168.1.XXX的子网，则键入完整的IP地址。：主机名称，如果需要则键入。

●Module Definition：模块定义，显示模块当前参数，可修改。

单击，进入1783-ETAP模块定义修改页面，如图2-98所示。

图2-98 1783-ETAP模块定义修改

说明：

●Revision：模块固件版本，包括主要版本和次要版本，此处主要版本2，次要版本1。

●Electronic Keying：电子识别模式，包括组态模块和在线模块的辨识，确定接收或拒绝与控制器建立通信，有如下选择：

—Exact Match：精确匹配模式，模块性能完全吻合，要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本和次要版本完全一致。

—Compatible Module：兼容模式，具有模块性能兼容性，要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本一致，组态模块次要版本低于在线模块次要版本，是推荐使用的模式，并建议选用较低次要版本。

—Disable Keying：任意模式，不考虑模块的性能，但考虑数据的尺寸和形式，组态模块与在线模块的制造商、产品类型、产品目录号要非常接近，具有不可预测风险，一般不建议使用。

●Connection：连接类型，只能选择None（桥接的作用）。

单击，完成模块的参数修改，回到模块组态页面。

图2-99 项目中I/O组态下的通信模块ENAT

单击，完成1783-ETAP模块的创建。

将离线项目文件下载到控制器，在线连接控制器，在I/O组态下，找到刚创建的通信模块，如图2-99所示。

双击，进入通信模块属性，单击Network，进入网络页面，如图2-100所示。

图2-100 通信模块网络组态页面

说明：

●Network Status：网络的当前状态，有设备被使能环网管理而没有完整的环网，将显示环网故障。

●Active Ring Supervisor：网络中的激活环网管理节点IP显示，当前网络的激活环网管理节点就是本模块。

●Active Supervisor Precedence：激活管理优先权设定，设定范围是0～255，网络中设定值最高的环网管理节点，将作为激活环网管理节点，其余较低设定值的设备作为备份环网管理节点。

●：勾选使能模块的环网管理功能，这是一个重要的组态步骤，激活模块的环网管理能力。

●Ring Faults Detected：环网故障探测次数累计，单击，清除故障计数。

●Supervisor Status：显示模块当前的管理状态，如目前是激活环网管理。

图2-101 核实故障后的显示

●Ring Fault：环网故障信息组，显示网络的故障信息，包括状态和两个设备之间的断点位置。单击，核实故障位置，可以看到核实后的显示，如图2-101所示。

●Port Buffer Utilization：显示端口缓冲区利用率，端口1、端口2和设备端口的缓冲区负载状况，与端口流量有关。如果负载达到90%，应该分析和调节网络的设计。在两个连接到网络的模块端口上接收的传输量合并起来的总量网络带宽，应该不能超过模块设备端口的能力，速度（100Mbit/s或10Mbit/s）设定决定了设备端口的能力。如果带宽超出了设备端口的能力，一些来自环网的帧在到达设备端口之前将会失落。这些失落的帧不冲突DLR网络剩余的传输。设备端口设定决定了模块在失落帧之前，有多少传输量能够保持住。不能用这样的单一模块去连接很多个具有大量传输量的节点，这样做表示要挑战模块在节点之间传送数据的能力。如果需要连接大量传输节点，建议使用管理型交换机。

单击，进入高级网络组态，如图2-102所示。

图2-102 高级网络组态页面

说明：

●：勾选使能IGMP侦听，该功能通常用于管理网络上的多播传输，当使用时，这个功能允许模块多播数据仅送到需要数据的设备，而不是所有连接到网上的设备。对于侦听工作，必须是存在运行询问的设备，一般来说是路由器或交换机。

●：勾选使能IGMP询问者，如果使能IGMP Querier，将送出询问到网络上的所有设备，以决定多播地址关注指定节点或节点组。在网络上，至少要有一台设备使能IGMP Querier。如果没有一台设备使能IGMP Querier，网络上的多播传输可以最终创建网络实施发行者。如果在网络上对所有的设备都组态了IGMP Querier参数使能，对这些设备必须也设置IP地址，而不是出厂默认值。如果网络上的多播设备都使能了这项功能，仅一个最低IP地址的节点变成激活的IGMP Querier节点。如使能IGMP Querier则要选择Querier的版本，默认的是版本2。

●：勾选使能设备端口调试模式，仅当维修时使用，网络不在正常运行状态。这种类似端口镜像的模式，用来监视模块上从设备端口到两个网络端口的数据接收，诸如个人计算机运行的用于高级网络调试或分析的协议分析应用软件。当设备端口调试用于模块上，设备连接到前面板的设备端口时，能接收所有的穿过环网而来的数据。当使用设备端口调试模式时，可以插入连接到设备端口的具有网络分析器模块，定位在环网上，此处节点是有问题的位置。
