Kinetix 5500模块是连接在EtherNet/IP网络上的设备,具有内嵌的以太网口,需要在模块上设置IP地址

Kinetix 5500的IP地址设定有如下几种方法:

●用BOOTP-DHCP服务器设定。

●用RSLinx Classic链接软件设定。

●用Studio 5000应用软件设定。

BOOTP-DHCP服务器的IP地址设定,Kinetix 5500模块跟其他设备完全一样,这里不再讨论。

1.用RSLinx Classic设定运控模块IP地址

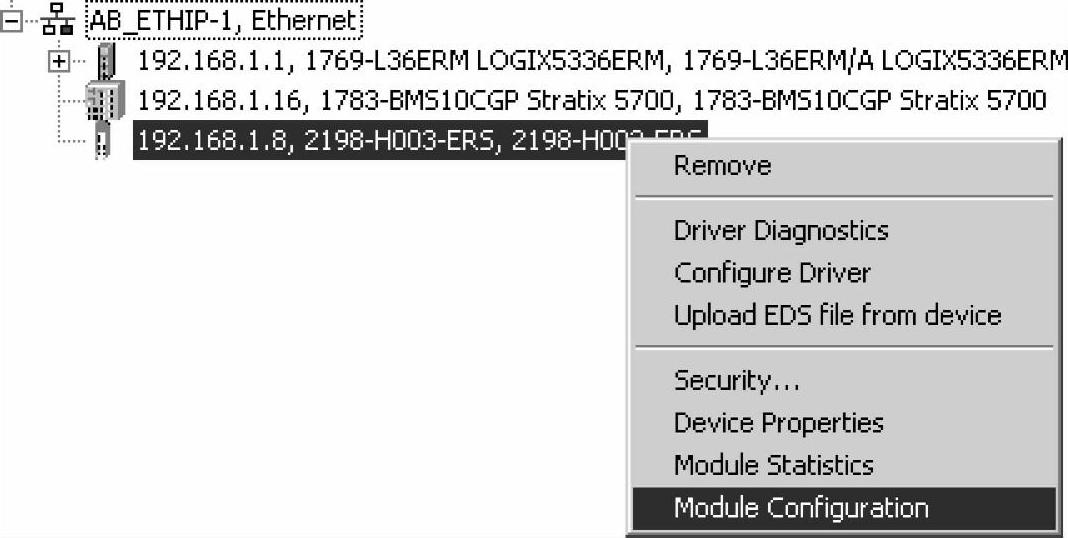

通过RSLinx Classic软件浏览,右击2198-H003-ERS设备,选中Module Configuration,如图2-67所示。


图2-67 选中2198-H003-ERS模块组态

单击Module Configuration,进入模块组态。

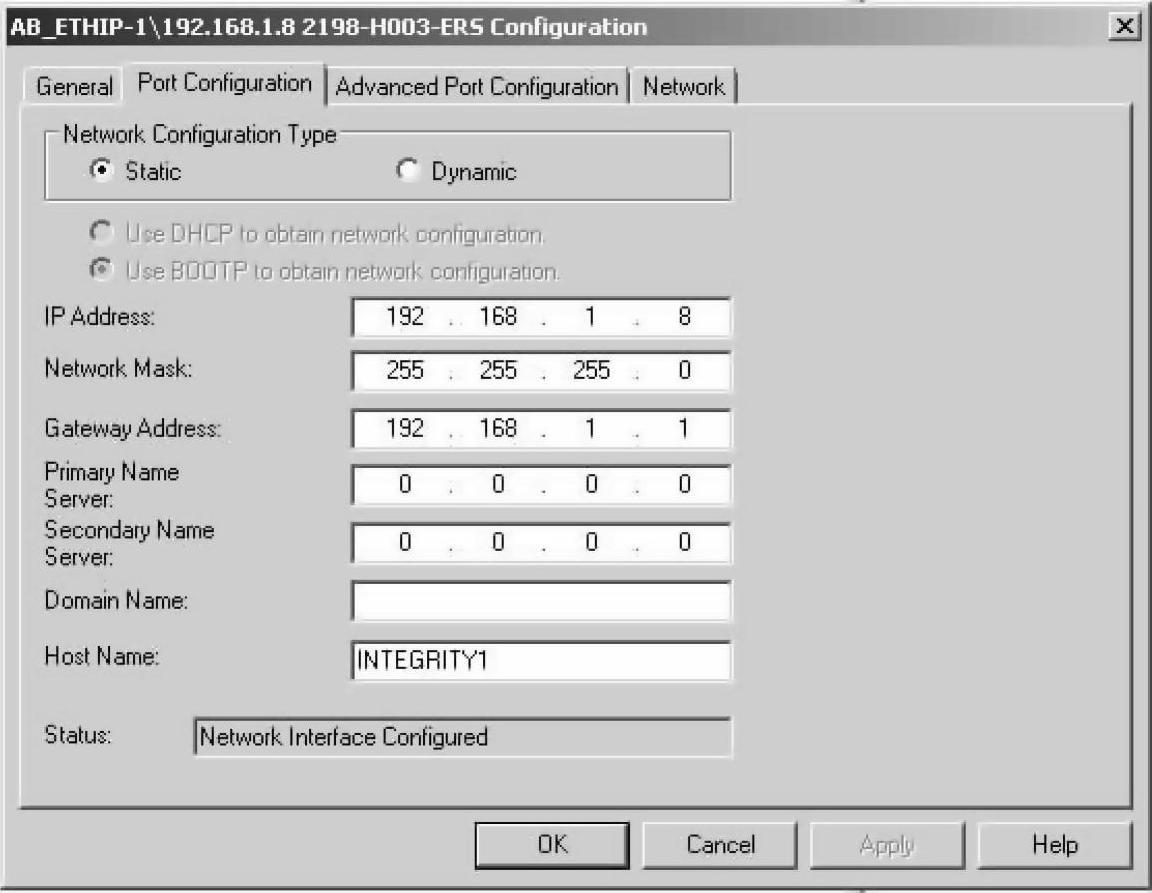

单击Port Configuration,进入设备的端口组态,如图2-68所示。


图2-68 运控模块端口组态

选择静态Static,并进行IP相关的参数设定。

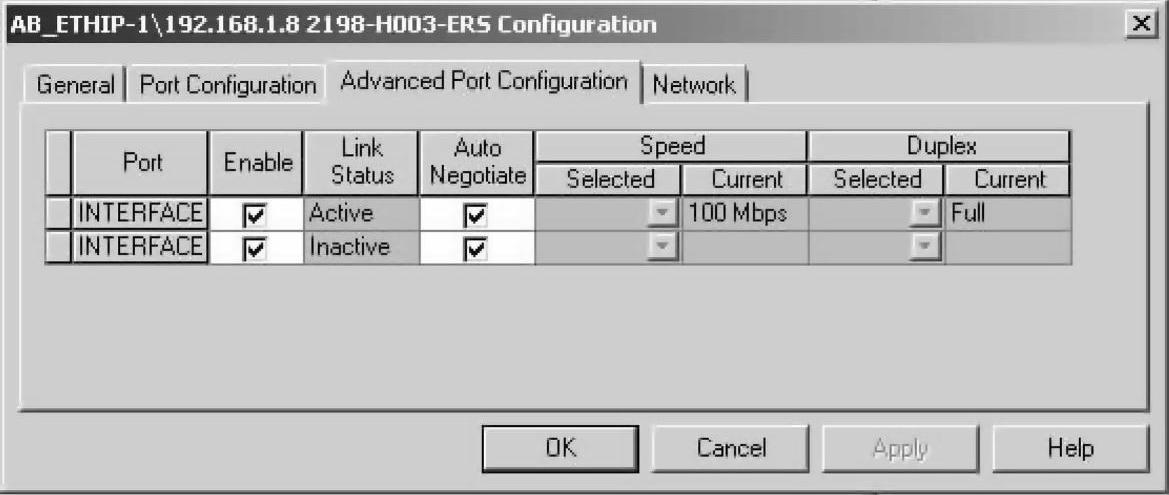

单击Advanced Port Configuration,进入端口高级组态,如图2-69所示。(www.daowen.com)


图2-69 运控模块高级端口组态页面

两个端口的组态,使能端口,使能自适应,查看速度和双工模式。

2.用Studio 5000设定运控模块IP地址

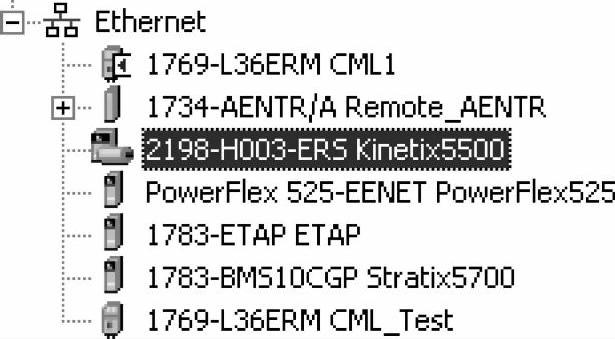

在编程软件的I/O组态树形结构下,以太网络中找到运动控制模块,如图2-70所示。


图2-70 选中运控模块

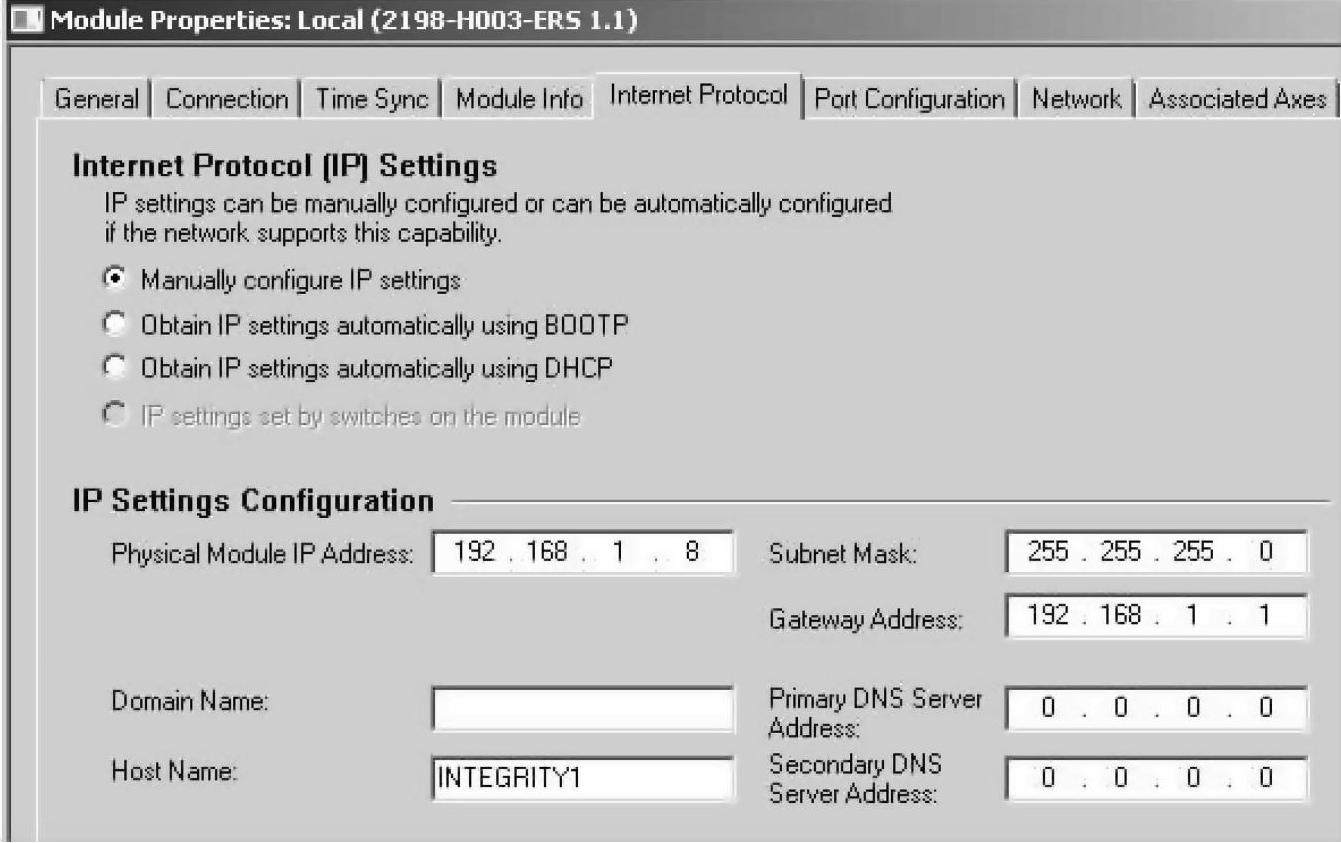

双击2198-H003-ERS Kinetix 5500,进入模块属性,单击Internet Protocol,进入网络组态页面,如图2-71所示。

选择手动组态IP设定,并进行IP相关的参数设定。

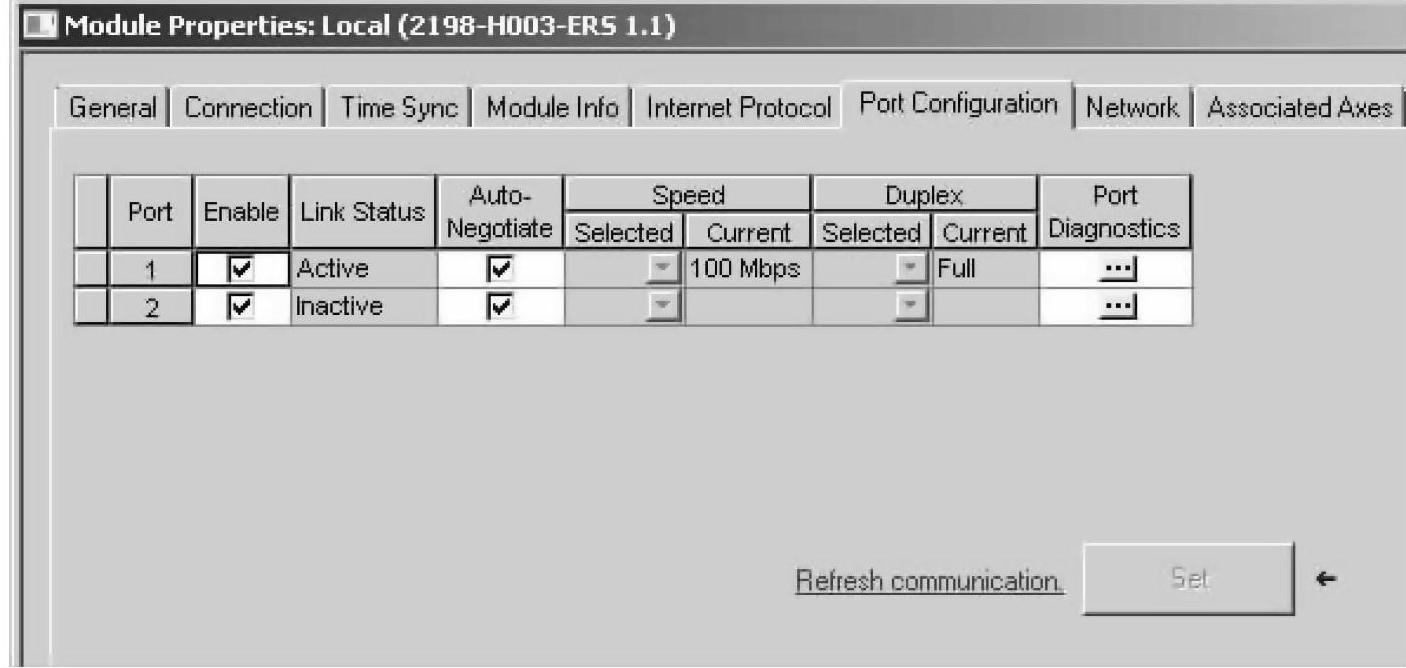

单击Port Configuration,进入端口组态页面,如图2-72所示。


图2-71 网络组态页面


图2-72 端口组态页面

两个端口的组态,使能端口,使能自适应,查看速度和双工模式。在端口诊断栏,单击978-7-111-46407-5-Chapter02-99.jpg,进入诊断。
